Proteus-51单片机-74LS138译码器输出扩展

已于 2023-07-25 16:44:27 修改
阅读量2.2k 收藏 7
点赞数 1
分类专栏： 51/STM32单片机+Proteus仿真实例 文章标签： 单片机 嵌入式硬件 Proteus
于 2023-07-03 18:13:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/liht_1634/article/details/131521168
版权
该博客介绍了如何在Proteus环境中使用74LS138译码器进行输出扩展。作者强调代码不应使用Delay函数，而应利用定时器0实现LED显示的延时，以保持主循环的实时性。文中详细阐述了P2口的位操作，并提供了基于Keil C51的实验代码，以及3-8线译码器74LS138的介绍。实验文件可在提供的百度网盘链接中下载。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

74LS138译码器输出扩展

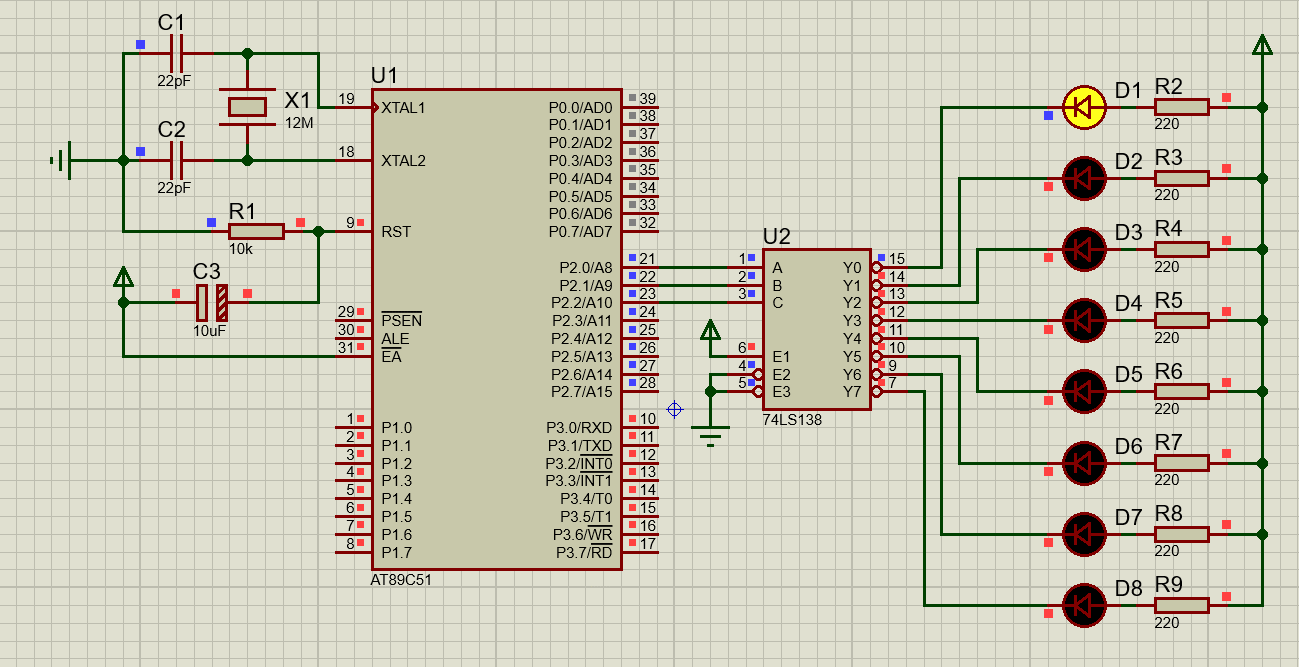

一、Proteus仿真演示

二、代码特点

1、代码启用定时器0作为LED显示的延时，不要采用Delay延时个几百毫秒，这样主循环就没有实时性了。切记：实际项目中是不会在主循环中延时上百毫秒的。

2、P2=(P2+1)%8;

%8表示求除以8取余数，余数只可能是0～7中的任何一个。
执行以上程序的结果：第一次P2＝1，下一次P2＝2，然後P2࿱
