90W惠普笔记本适配器的拆解与维修

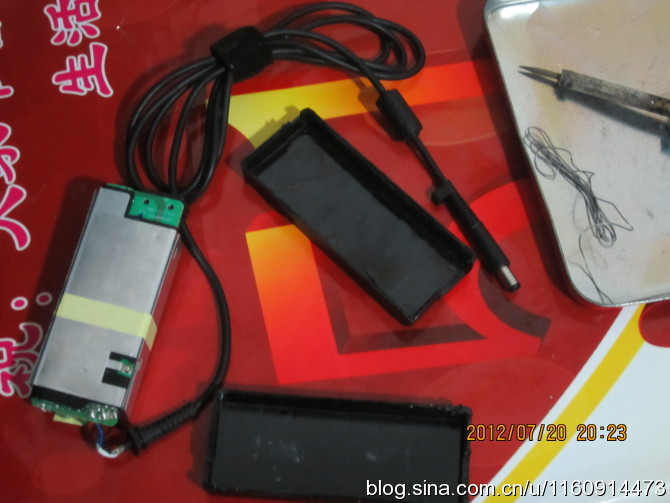

一朋友的电源送我这修，己拆解的电源如图。

拆解过程如下：
从电源220V的插座处的角上入手，因为这个插座比较大，所以线路板这里是没有元器件的。用一字头螺丝刀加锤子，先搞定这个角，用力扳会有意外惊喜哦！其他三个角照此办。一定要仔细加小心！！！！这里省略N个感叹号。

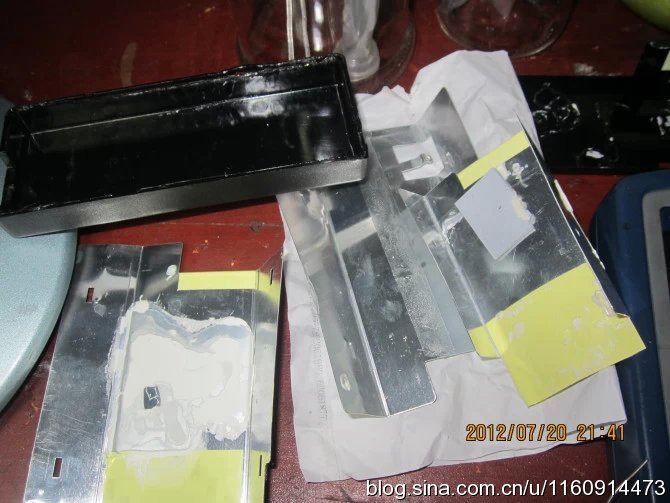

这些是散热加屏蔽用的铝片。

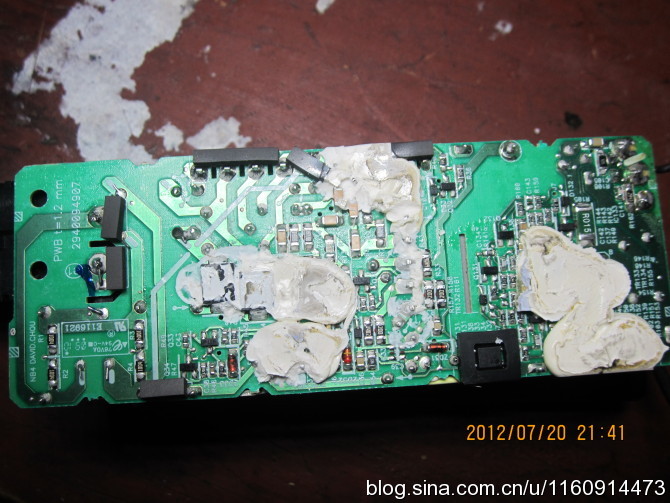

线路板的反面，有一层白色胶，会给维修造成极大的难度。本想绘出电路原理图，也因此而作罢。
这款电源用料很足，不亏是原装电源，山寨可是没法比的哦！

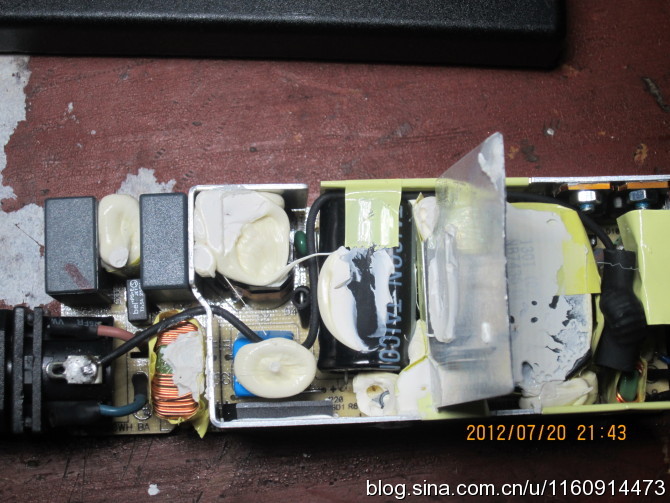

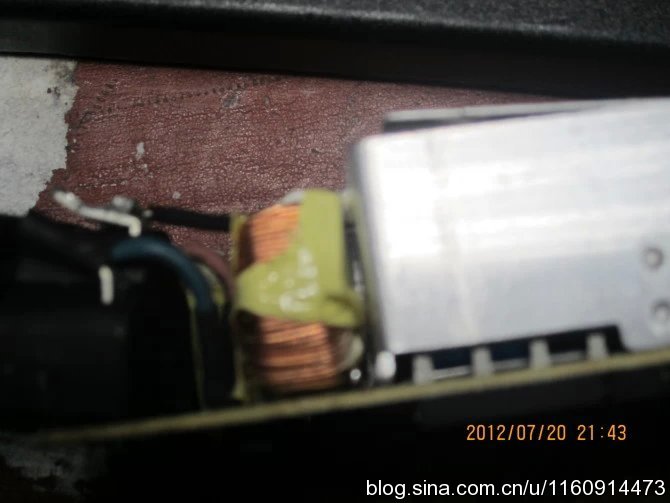

EMI电感侧视图：这里有故障，引脚处有断裂。

EMI电感俯视图。

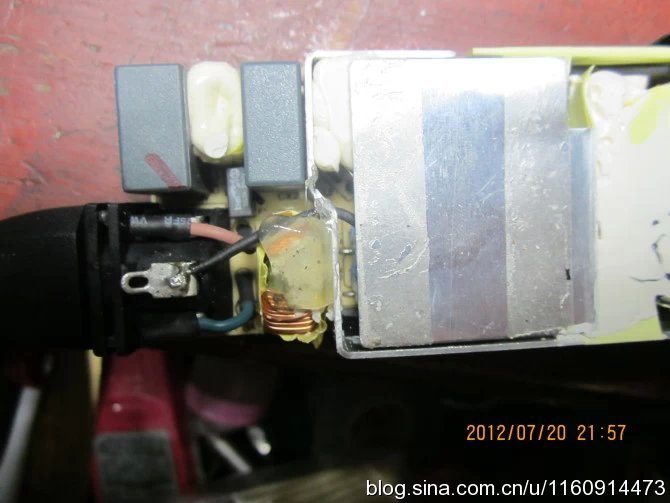

断裂处修复后点热融胶固定EMI电感。

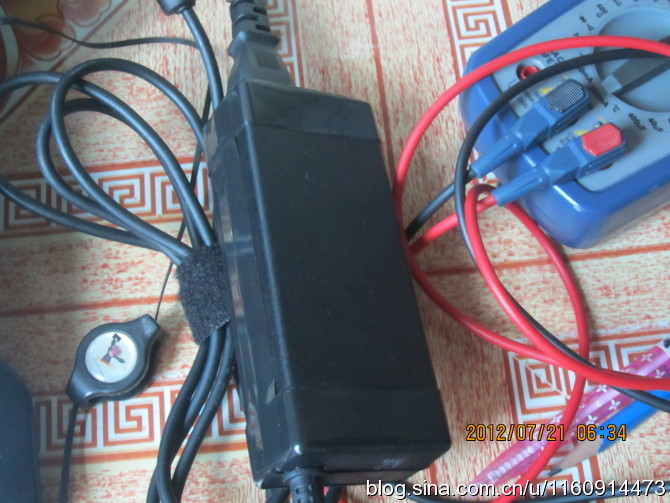

合上盖子用电工胶布缠起来。

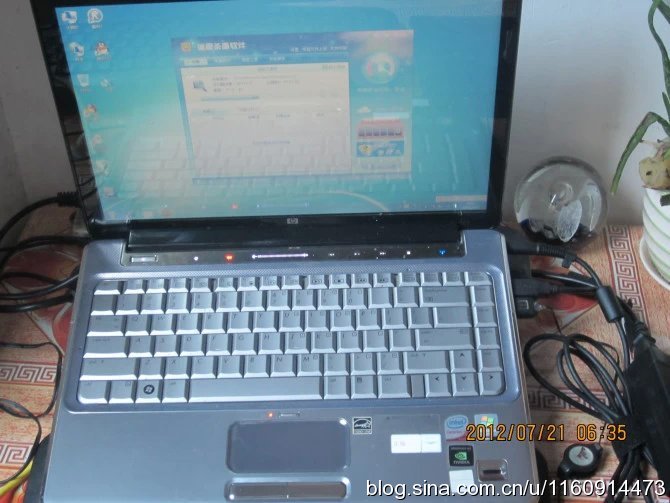

检修完成试机。
