Multisim14.2仿真参数的修改

本内容讲述Multisim14.2仿真参数的修改，以放大倍数修改为例说明。以及三极管放大倍数的不同对其静态工作点的影响，实际搭建电路测试。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！

目录：

1、三极管放大倍数的修改

2、Uc的电压计算

3、Multisim仿真

4、实际测试

---

1、三极管放大倍数的修改

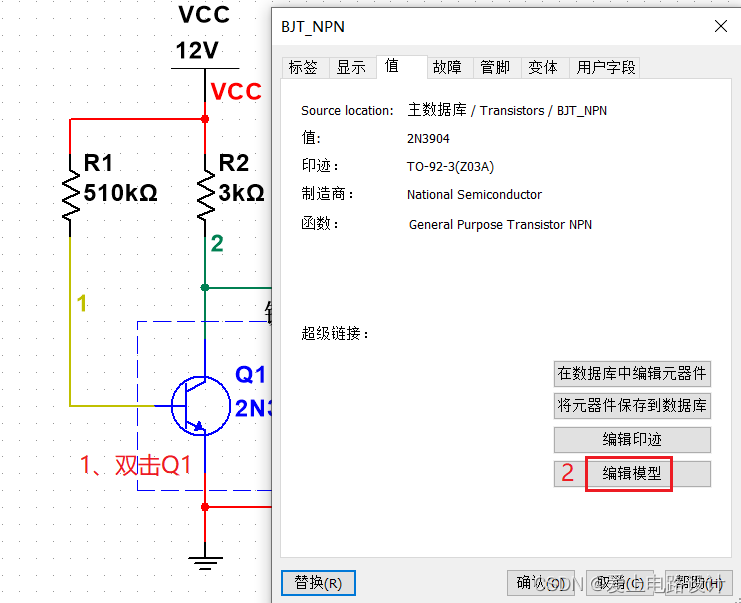

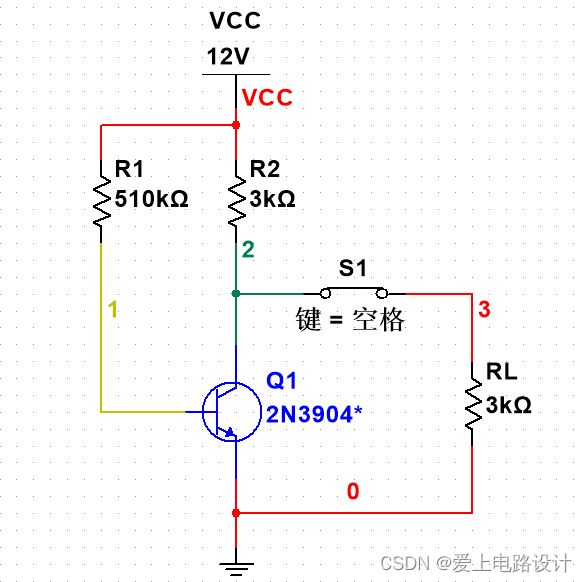

在仿真输出电容短路时，对静态工作点影响的电路时，需要修改三极管的放大倍数，如下图。

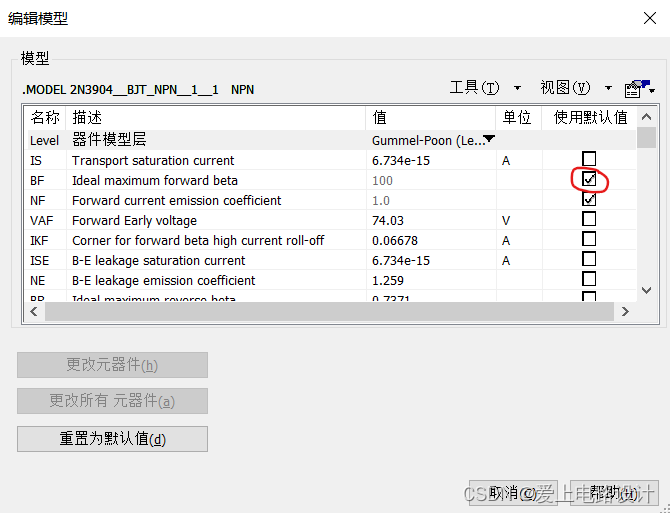

下面我们修改2N3904的放大倍数。

其他参数含义：

Is = 6.734e-15A	反向饱和电流
Bf = 416.4	正向电流放大系数
NF = 1.0	正向电流发射系数
VAF = 74.03V	正向早期电压
IKF = 0.06678A	正向β大电流时的滑动拐点
ISE = 6.734e-15A	B-E极间的泄漏饱和电流
NE = 1.259	B-E极间的泄漏饱和发射系数
BR = 0.7371	理想反向电流放大系数
NR = 1	反向电流发射系数
VAR = 1e30V	反向早期电压
IKR = 0A	反向β大电流时的滑动拐点
ISC = 0A	B-C极间的泄漏饱和电流
NC = 2	B-C极间的泄漏发射系数
RB = 10Ω	零偏压基极电阻
IRB = 1e30A	基极电阻下降到其最小值一半时的电流
RBM = 0Ω	大电流时的最小基极电阻
RE = 0Ω	发射极电阻
RC = 1Ω	集电极电阻
CJE = 4.493e-12F	B-E结零偏压时的耗尽电容
VJE = 0.75V	B-E结内建电势
MJE = 0.2593	B-E结指数因子
TF = 3.012e-10sec	正向渡越时间
XTF = 2	正向渡越时间偏置依赖系数
VTF = 4V	正向渡越时间随偏置变化的参数
ITF = 0.4A	影响正向渡越时间的大电流参数
……	……

2、Uc的电压计算

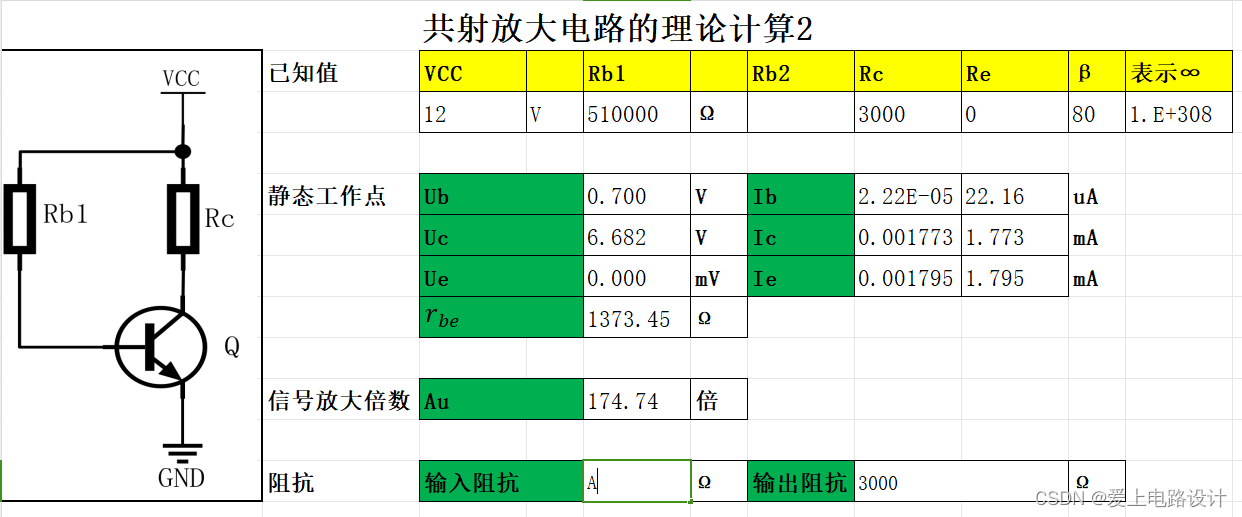

下面具体计算S1闭合与断开时Uc的电压，放大倍数按80计算。

1）S1闭合

(12-Uc)/3k = β*(12-Ub)/510k+Uc/3k，解得Uc = 3.34V。

------------------------------

2）S1断开

β*(12-Ub)/510k = (12-Uc)/3k，解得Uc = 6.68V。

3、Multisim仿真

仿真原文件请移步：修改Multisim14三极管的放大倍数。

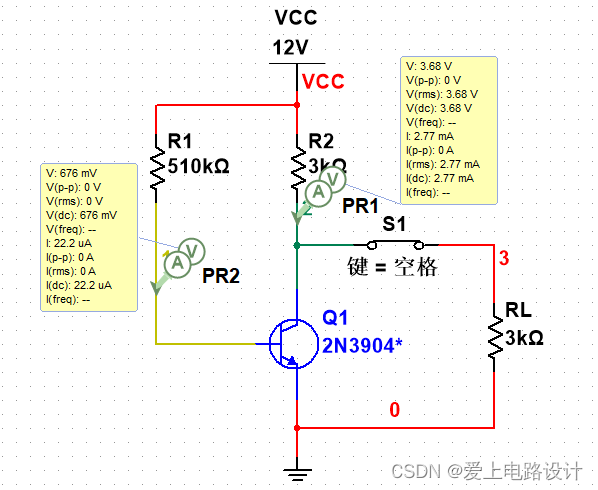

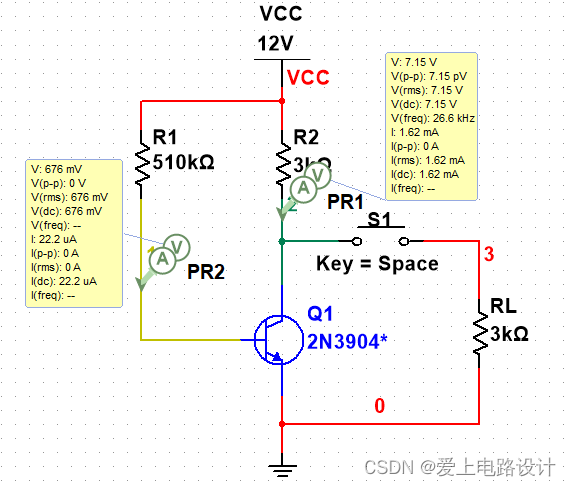

按原参数仿真结果：

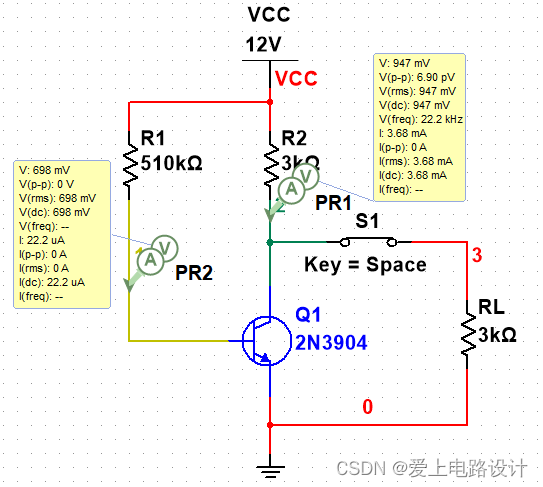

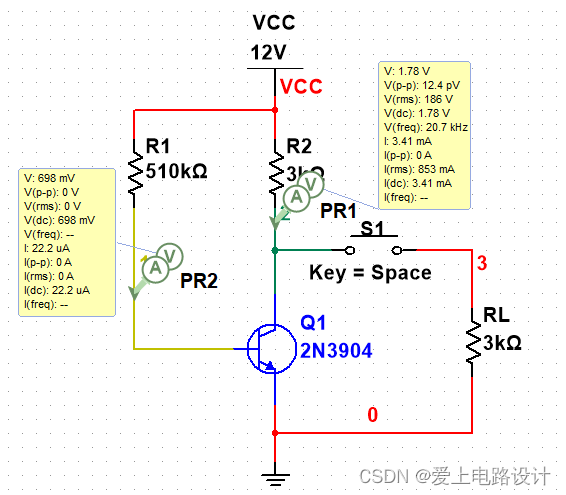

BF使用默认值的仿真结果：

通过上面的分析可以得出：上述电路仿真模型的参数对电路仿真的结果影响很大，一般不建议修改。

4、实际测试

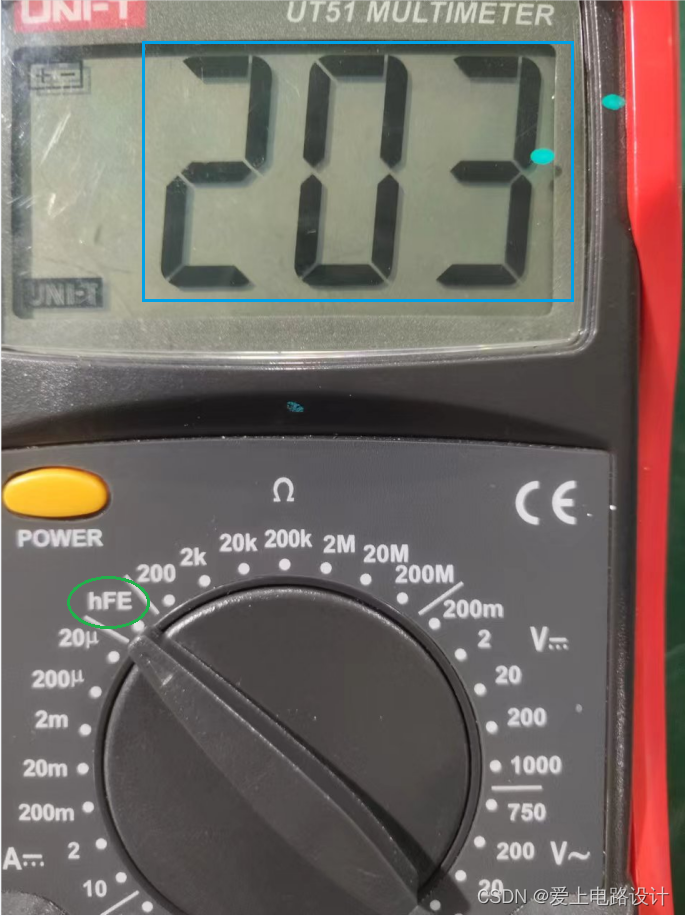

2N3904的hFE(三极管直流电流放大系数)如下图所示。

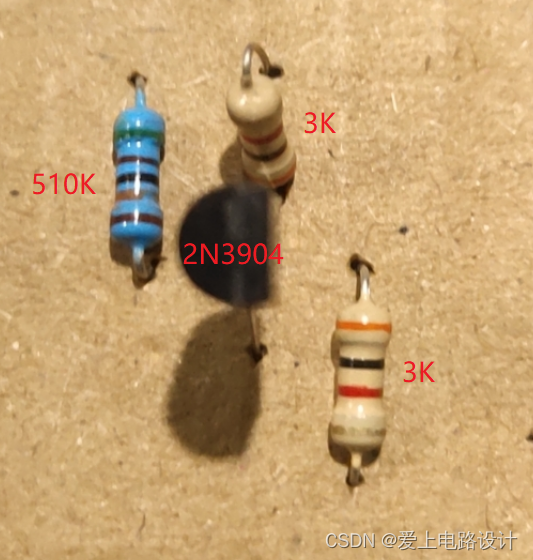

没找到实验板，也就是临时测试一下，就在纸板上焊接电路了。

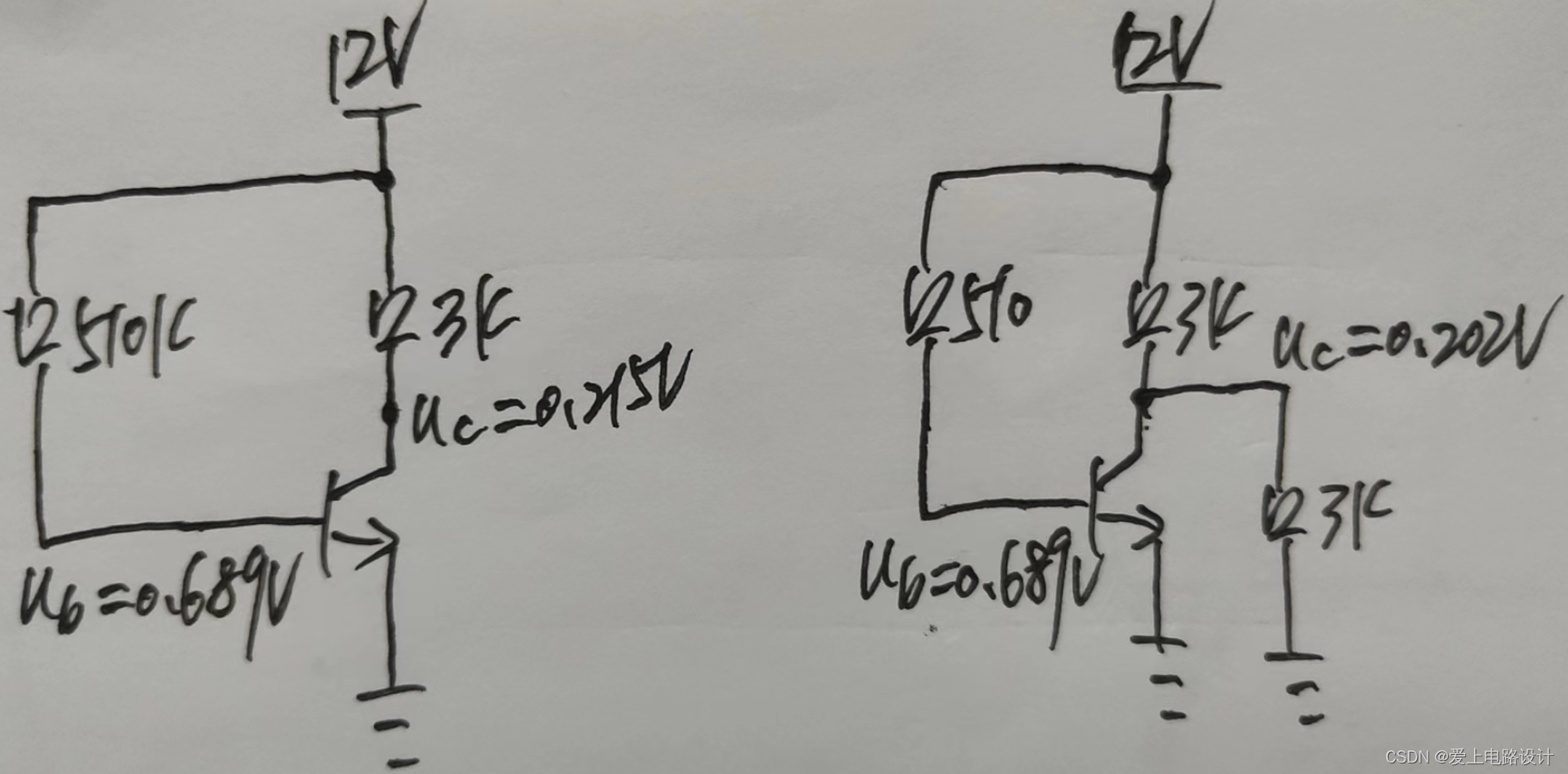

静态工作点实测值如下图所示，这是由于2N3904的hFE较大。下图三极管已经进入饱和导通状态。

放大倍数修改为200的计算结果：

---
