数字电路之于FPGA意义重大。本“可预置倒计时器”设计采用施密特触发器CD40106作为振荡电路，由同步十进制可逆计数器74LS192、译码器74LS47D和七段共阳数码管构成计时电路，具有启动/预置、暂停/继续计时和报警功能。紫色文字是超链接，点击自动跳转至相关博文。持续更新，原创不易！

一、电路简介

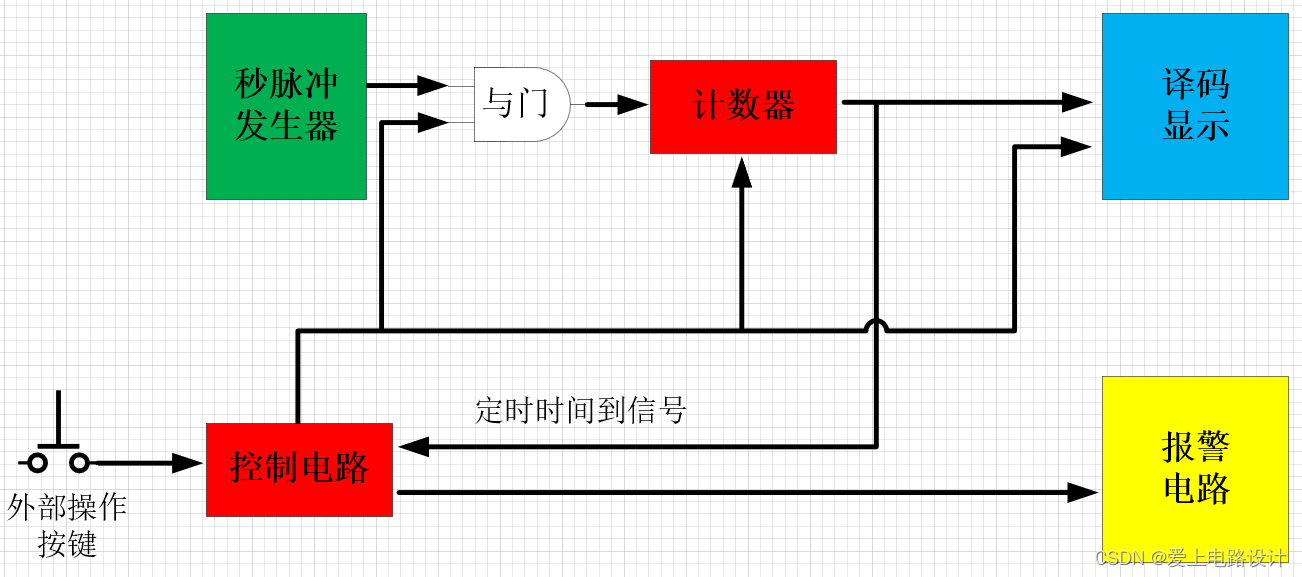

本设计采用施密特触发器CD40106作为振荡电路，由同步十进制可逆计数器74LS192、译码器74LS47D和七段共阳数码管构成计时电路，具有启动/预置、暂停/继续计时和报警功能。电路框图：

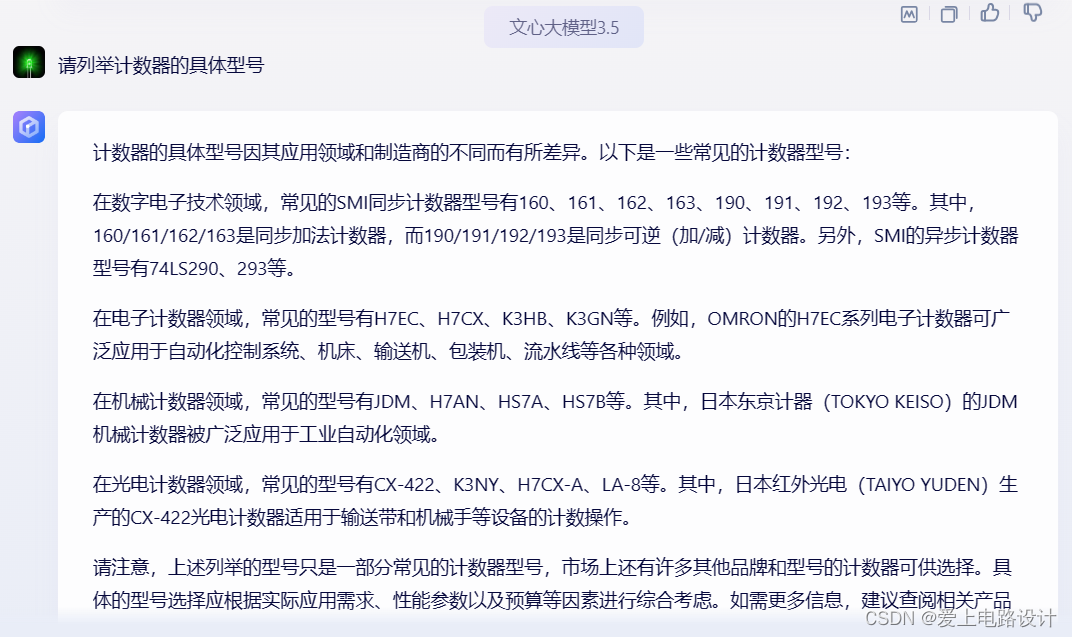

一个小技巧：方案确定后，可以使用AI帮助选择元件，如下图。

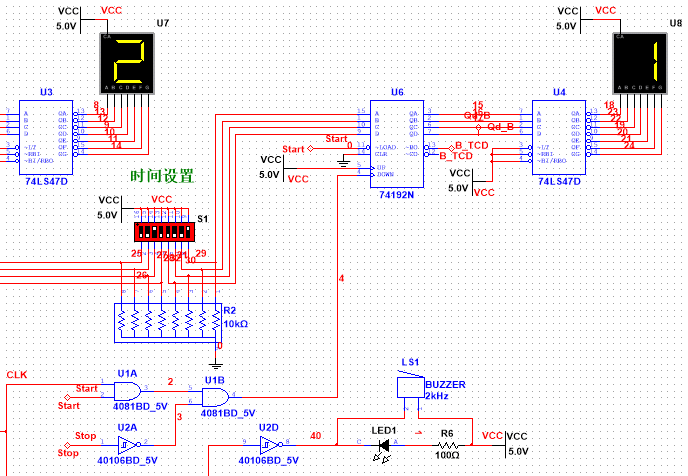

电路由秒脉冲发生器、计数器、译码器、显示电路、声光报警电路、控制电路共6个部分组成。其部分电路如下图所示，仿真原文件下载移步：可预置倒计时器Multisim仿真。

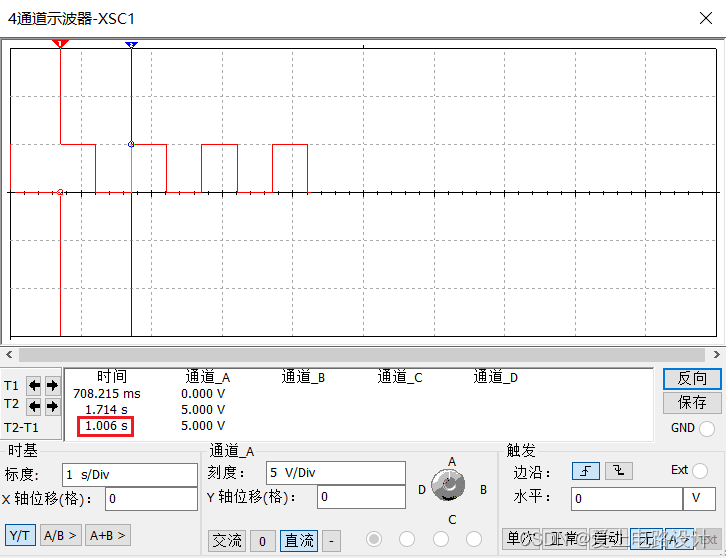

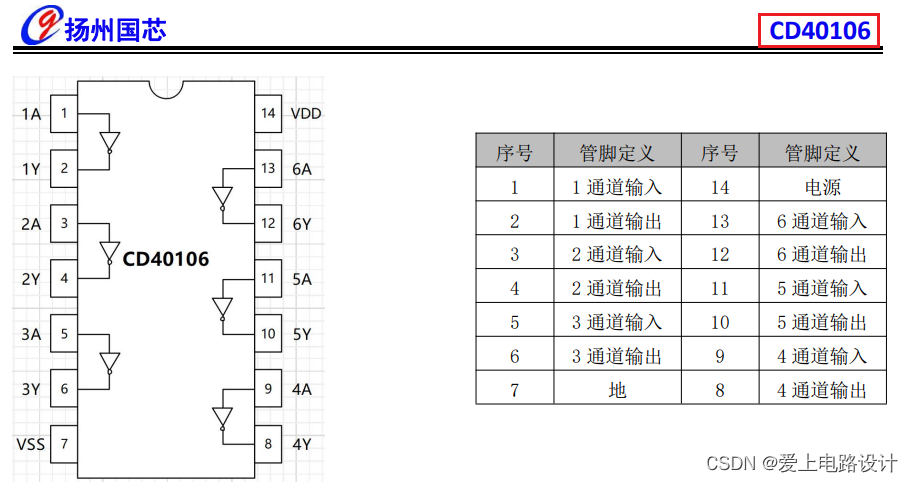

秒脉冲发生器由CD40106和外接元件R1、C1构成多谐振荡器，也可以采用555产生(555时基电路设计与分析)。输出脉冲的频率f ≈ 1Hz即1秒。

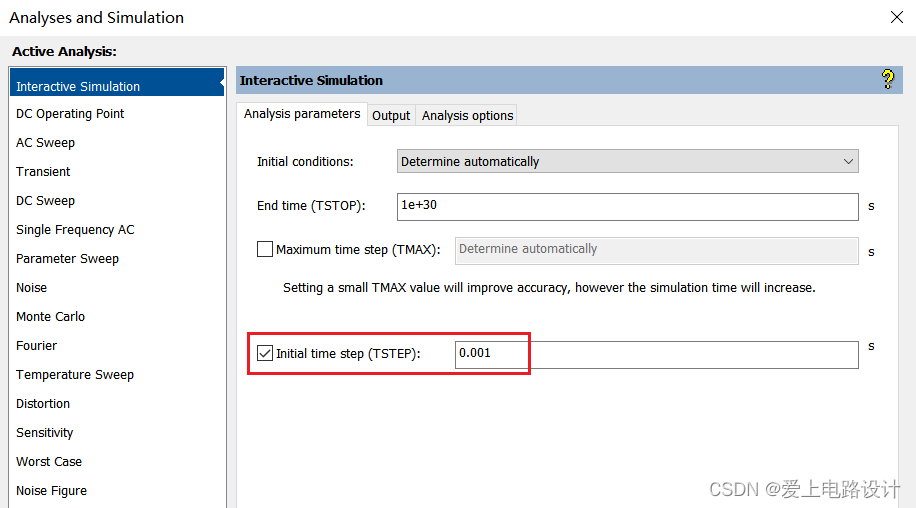

仿真设置如下图，否则振荡器不工作。可能不同系统会有差异，多测试。

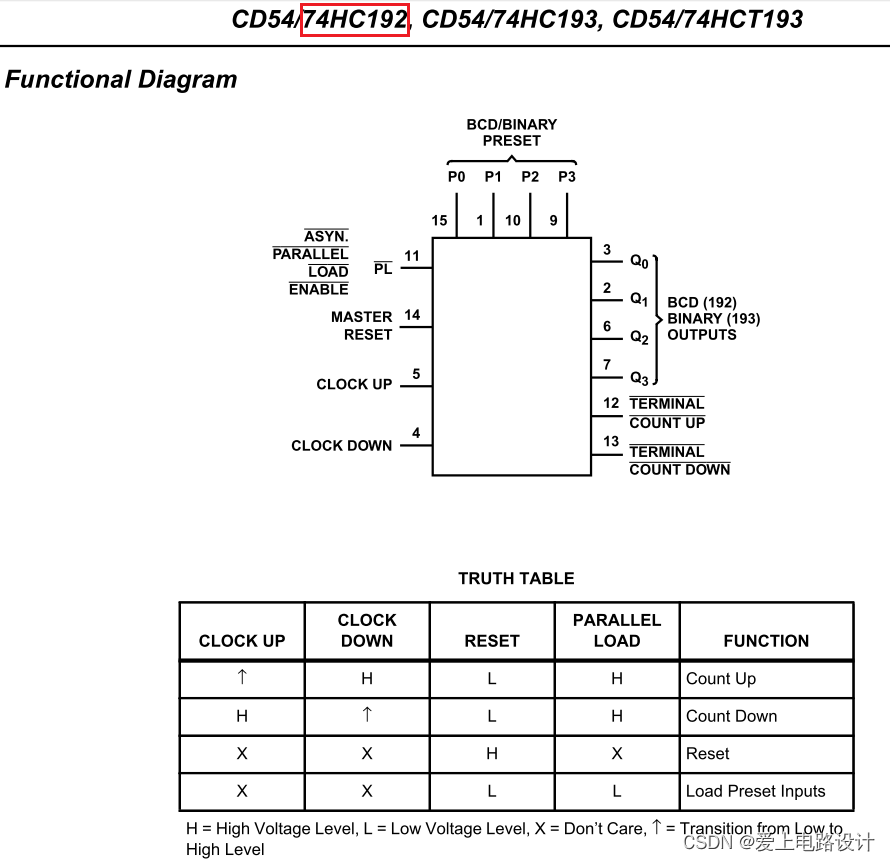

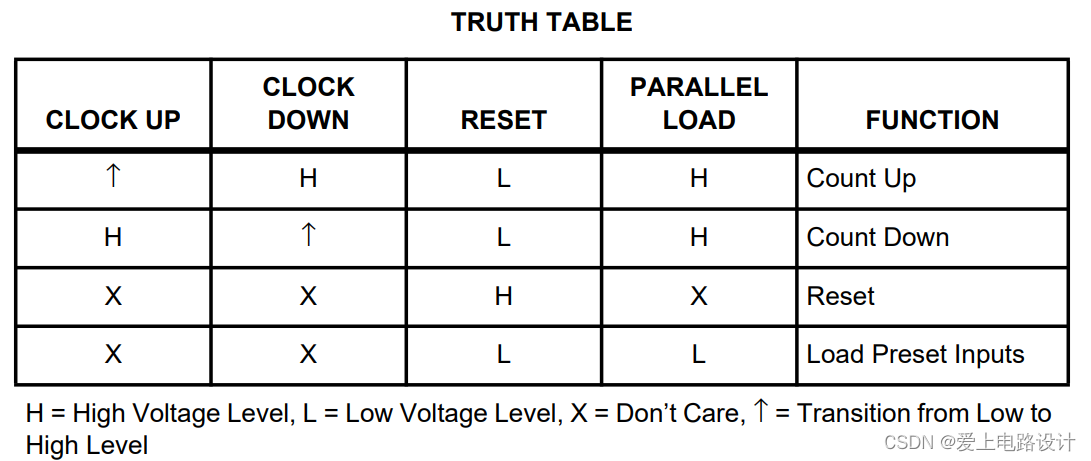

1）计数器由两片74LS192同步十进制可逆计数器构成，真值表如下图所示。

2）利用减计数PARALLEL LOAD = 1，RESET = 0，CLOCK DOWN = 1，实现计数器按8421码递减进行减计数。并且利用借位输出端BO与下一级的CLOCK DOWN连接，实现计数器之间的级联。

3）利用预置数PARALLEL LOAD端实现异步置数。

当RESET = 0，且PARALLEL LOAD = 0时，不管CLOCK UP和CLOCK DOWN时钟输入端的状态如何，将使计数器的输出等于并行输入数据，即Q3Q2Q1Q0 = D3D2D1D0。

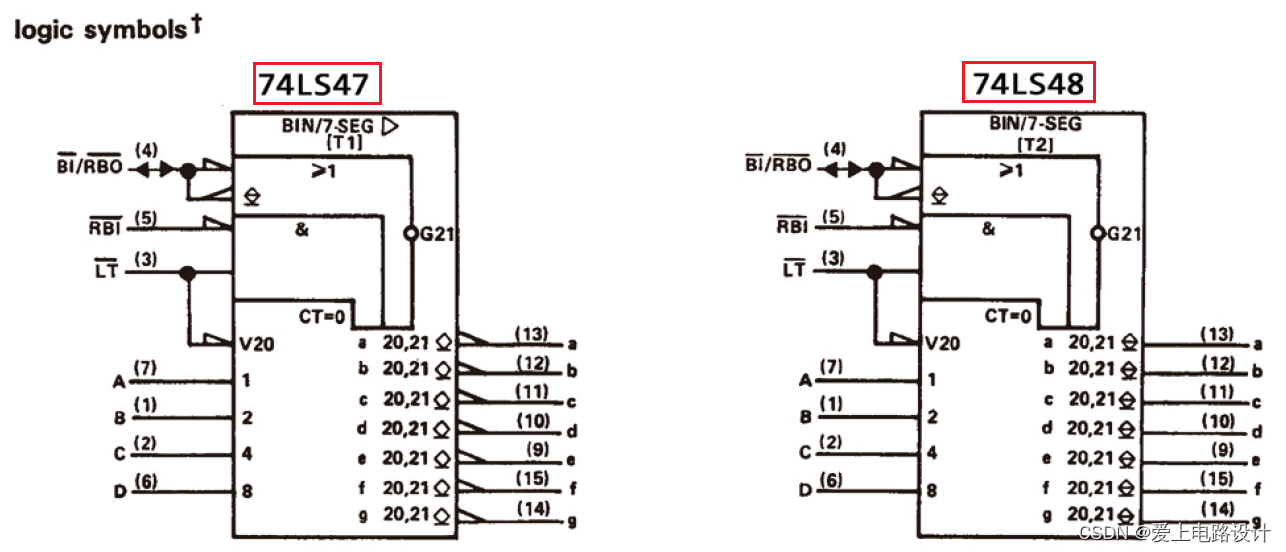

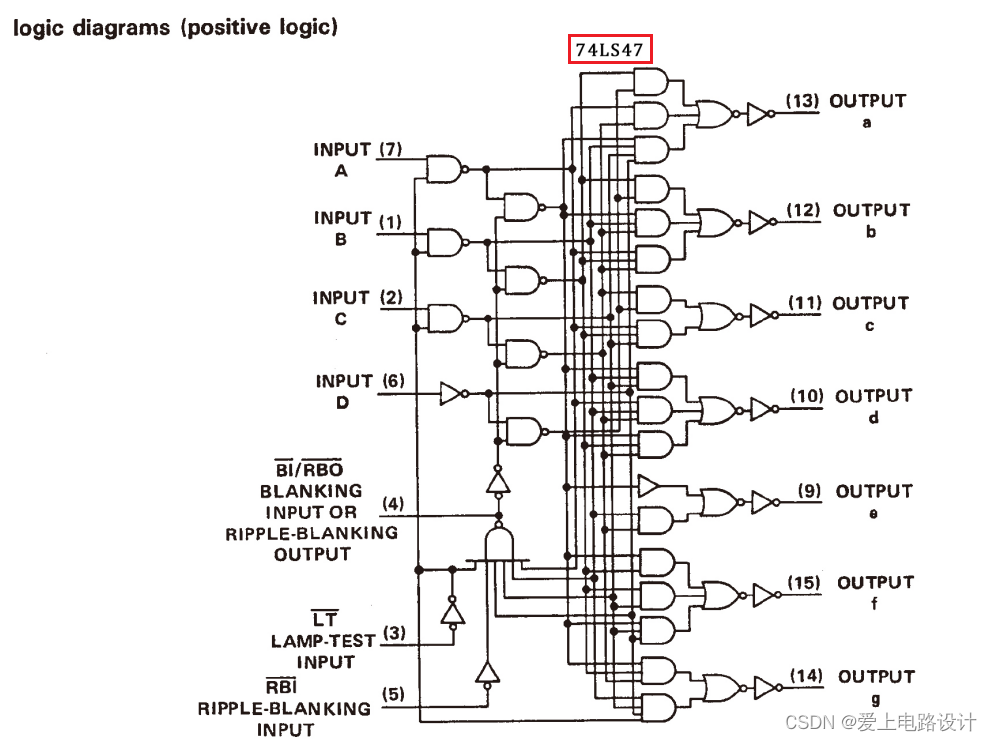

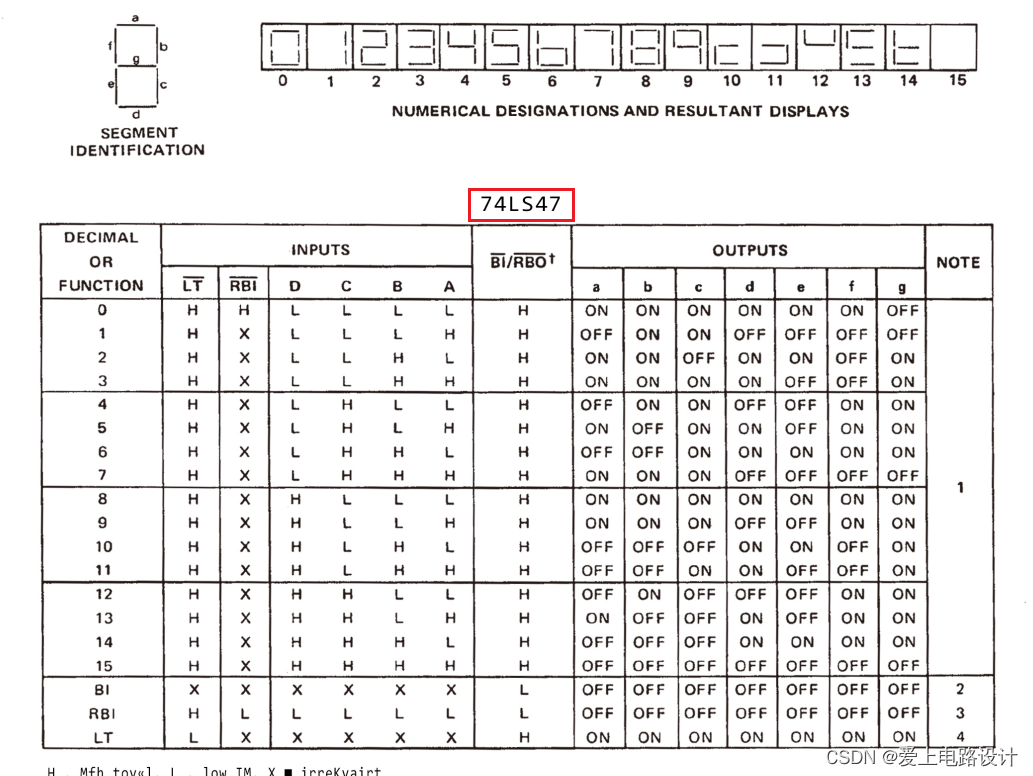

本电路由译码驱动器74LS47D和七段共阳数码管组成，74LS47D集电极开路输出，输出低电平有效。也可以使用74LS48D，二者功能差异如下表。

74LS47D	只提供解码和驱动功能，没有锁存器功能，仅能显示0-9的数字。
74LS48D	集成译码器和锁存器功能，能够直接驱动七段数码管并显示0-9的数字以及特殊字符(如A-F)

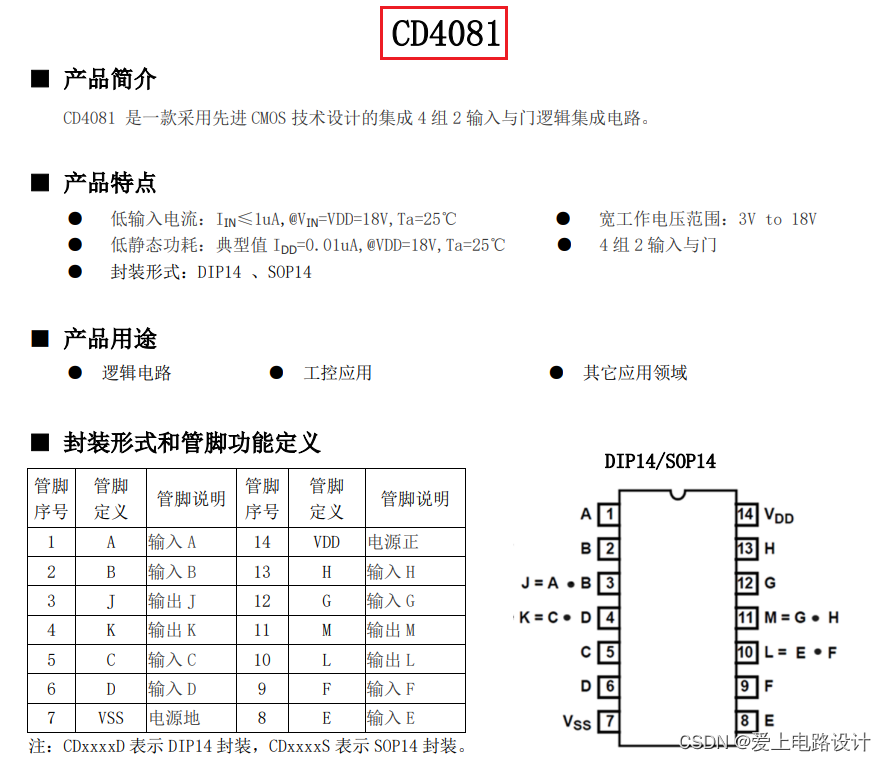

完成倒计时器的开始/预置计时、暂停/继续计时、声光报警等功能。控制电路由U9组成。

1）S1：时间设置拨码开关，80秒内均可预先设置。

2）S2：启动/预置按键。

（1）按动S2，倒计时开始。当计时器递减到0时，控制电路发出声光报警，计时器恢复到预置状态。

（2）当计时器未递减到0时，按动S2，计时器恢复到预置状态。

3）S3：暂停/继续按键。按动S3计时器暂停计时，显示器保持不变；当再次按动S3，计时器继续累计计时。

也可以将74LS47D更改为4511，此时数码管更改为七段共阴数码管，部分电路如下图所示。

学习数字电路对于理解和掌握FPGA（Field Programmable Gate Array现场可编程门阵列）设计至关重要。

基础理解	数字电路是构成FPGA设计的基础。用于了解逻辑门、触发器、译码器等基础元件的工作原理，这些元件在FPGA中以可编程逻辑单元的形式实现。
设计思路	数字电路设计培养了一种系统化的思维方式，对于设计FPGA电路非常有用。
时序分析	对数字电路时序的深入理解将帮助你优化FPGA设计，避免时序违规。
硬件描述语言	数字电路的知识将使你能够更有效地编写和理解解硬件描述语言。
故障排除和调试	在调试FPGA设计时将能够更快地识别和解决问题。
