Buck电路-电感电容轻松计算

目录：

1、前置知识

1）电感的公式   2）电容的公式   3）Buck电路框图

2、占空比D的计算

1）Switch On状态   2）Switch Off状态   3）占空比计算

3、电感计算

1）电流工作模式   2）电感值计算   3）MPS电感的计算   4）计算示例

4、电容计算

5、电荷平衡与伏秒平衡

1）电荷平衡   2）伏秒平衡

6、计算工具下载

---

下续：DCDC电感电流与布线

---

1、前置知识

1）电感的公式

电感定义式(度量式)：

感应电压计算公式：

通过上面二式可得：，即 L*电感电流的变化率。

2）电容的公式

电容定义式(度量式)：

流经电容器的电流：，即 C*电容电压的变化率。

3）Buck电路框图

2、占空比D的计算

1）Switch On状态

电感两端的电压，变换一下得。

2）Switch Off状态

我们这里忽略 D，就是相当于一条直线。那么电感两端的电压，变换一下得。

3）占空比计算

开关导通时通过电感的电流增加量和开关断开时电感的电流减少量相等，即。

经变换可得(伏秒平衡)

将上式推导可得，占空比 D < 1，所以，即 Buck 电路一定是降压输出。

若考虑二极管D 的正向电压 Vf，MOS 管的 RDSon，则 D 的公式可表示为：。

3、电感计算

1）电流工作模式

（1）CCM模式：连续导通模式

在一个周期内，电感并非完全释放能量，电感具有较高的容量。电路工作在较重负荷状态。

（2）DCM模式：断续导通模式

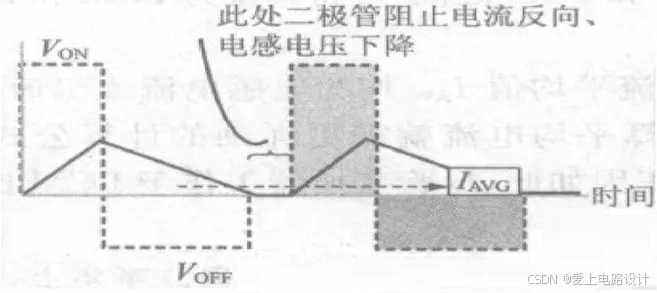

处于较轻的负荷状态，此时二极管的工作时间也会变短，有足够的反向恢复时间 Trr，工作效率较高。

（3）BCM模式：临界导通模式

在 DCM 下，电路的负载能力较弱，稳压精度不高，且纹波电压较大，因此，通常要求 Buck 电路工作在 CCM。

2）电感值计算

对一个确定的项目来说，已知的内容如下表：

输入电压	Vi
输出电压	Vo
输出电流	Io
输出功率	Po(Vo与Io决定)
开关频率	Fsw
占空比	D(Vi与Vo决定)
电压纹波	Vripple
电流纹波	Iripple

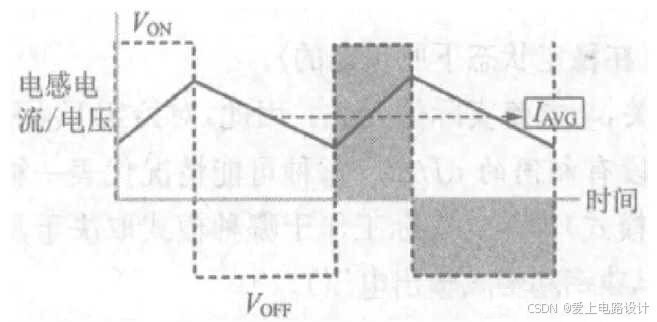

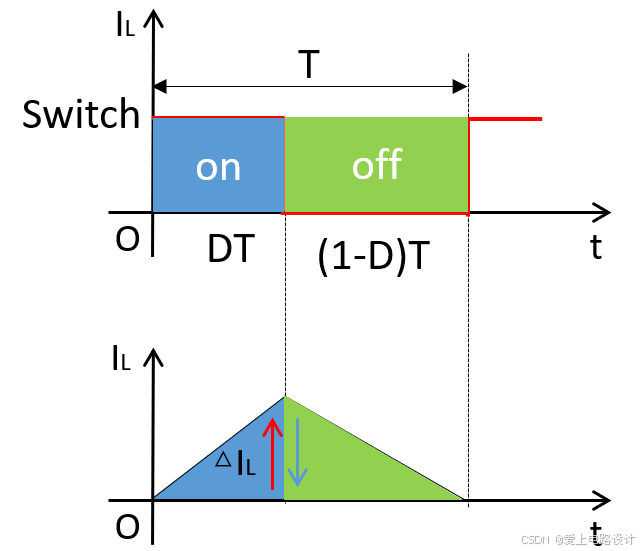

如下图，电感电流的变化量：。

在一个周期T内

在一个周期T内电容的，也就是说

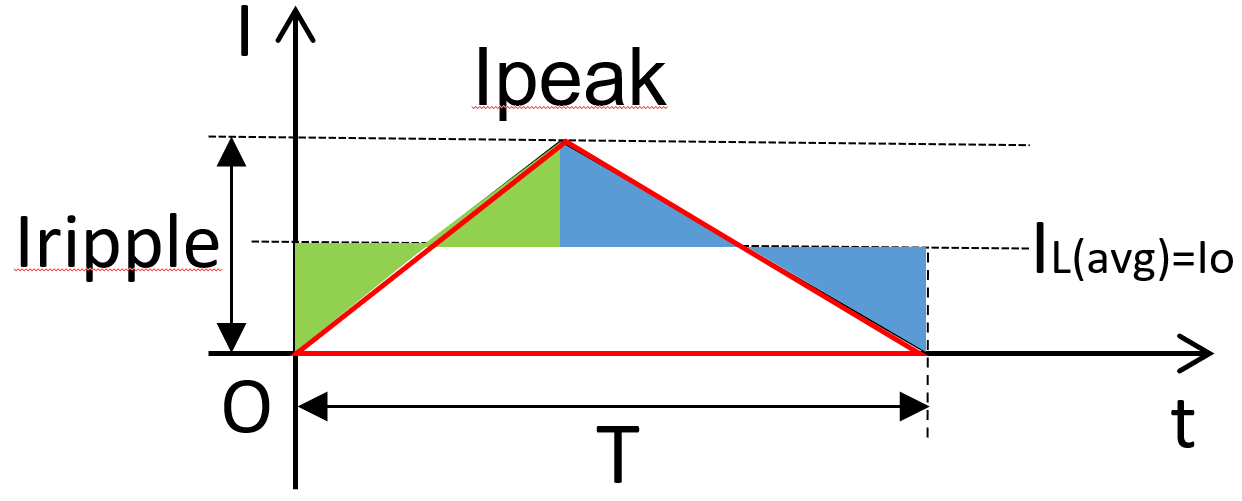

电感的平均值即在一个周期T内的积分值，在 BCM 模式下可得：

通过式3.1与式3.2可得BCM模式电感的计算公式：或，注意：式3.2变换一下，Ipeak = 2Io 也就是纹波电流，故 2Io 是一个整体。并不是 Io 越小，电感L可以取得越小。

根据、，随着电感取值的增加，那么 BCM 必将进入 CCM 模式。

CCM 模式电感的计算公式：，γ 就是电流纹波 = = 0.2～0.4。

3）MPS电感的计算

下面根据 MPS 官方资料讲述电感的选取。电感 L 是在一定工作频率下测得的，通常 100KHz，频率增加，感量会减小。

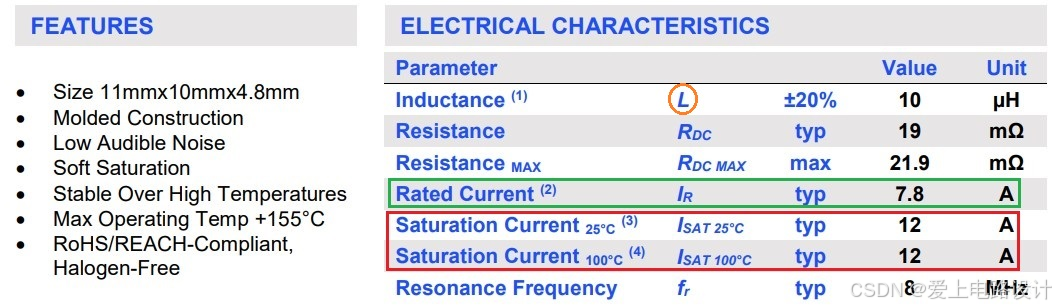

MPL-AY1050-100的参数

① 电流应超过满载时的峰值电流 Ipeak；

② 为确保电感不进入饱和状态，其电流 IR 必须高于 Buck 电路所设定的限流保护点。

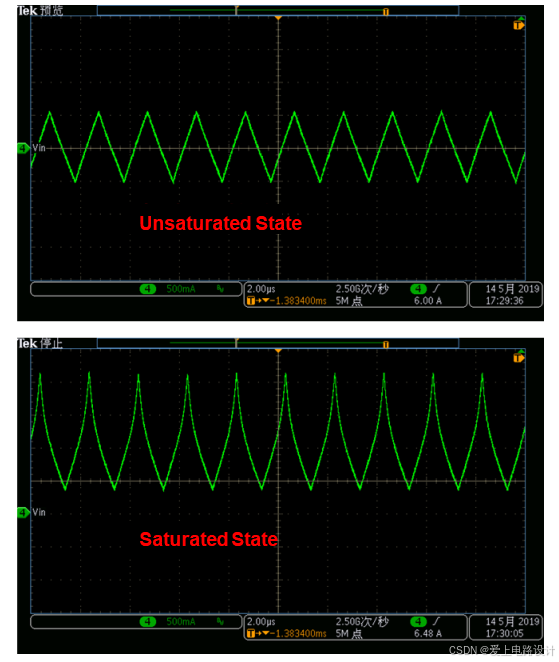

未饱和与饱和电感波形

以 MPQ2314 为例进行说明，其规格书中明确规定了过流保护的阈值，具体数值如图示为 4A。在 2A 的满载条件下，电感的峰值电流 Ipeak 为 2.58A。由于过流阈值存在一定的上下限范围，过流阈值最大值为 3.36A。为了确保安全，所选电感的IR值应超过 4A，并且留有至少 20% 的余量。

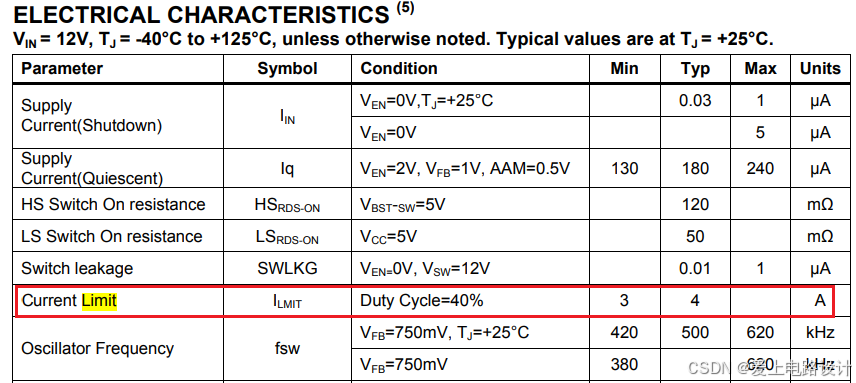

MPQ2314规格书

直流电阻（Rds 亦称 DCR）与电感的传导损耗有着直接的关联。在挑选电感时，一个关键点在于较小的 Rds 值能够提升整体效率并减小温升。铜芯损耗构成了电感损耗的主要部分，而磁损则与工作频率及磁芯材料的特性息息相关，工作频率越高，磁损通常也会越大。

增大电感值确实能有效减小电感的纹波电流，进而降低输出电压的波动 ∆Vout。然而，随着磁芯电感值的增加，Rds 也会随之上升，同时饱和电流和允许温升电流则会相应减小。因此，在决定增大电感值之前，需要全面考虑这些相互影响的因素，并做出合理的权衡。

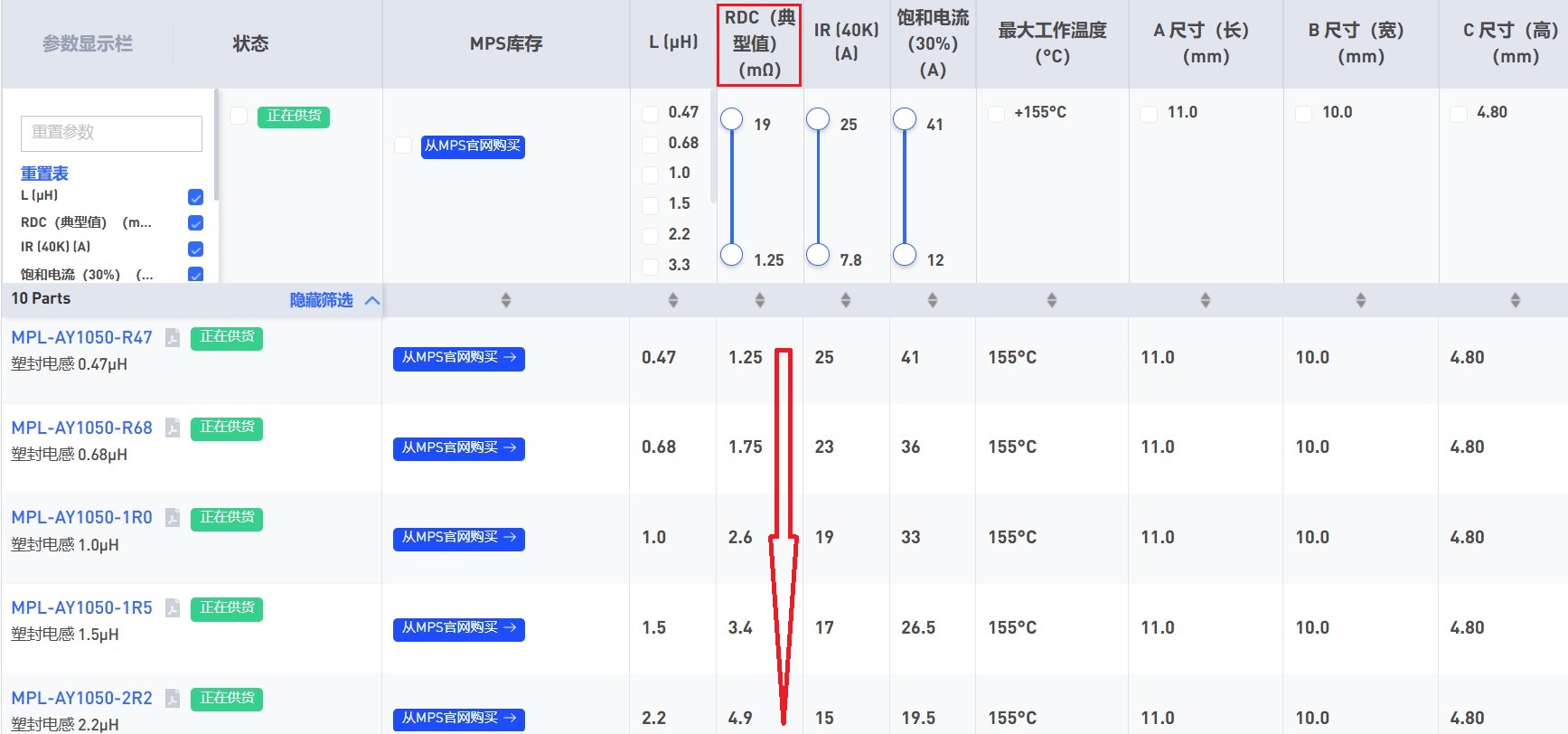

MPL-AY1050系列电感

电感损耗：

铜芯损耗：

电感与文纹波关系

选择电感时，应尽量使其接近理论计算值，并同时计算出电感的峰值电流 Ipeak，以此来确定其饱和电流和温升电流的限值。此外，推荐使用带有磁屏蔽的封装形式，因为这种封装能有效降低噪声，并提升 EMC（电磁兼容性）性能。

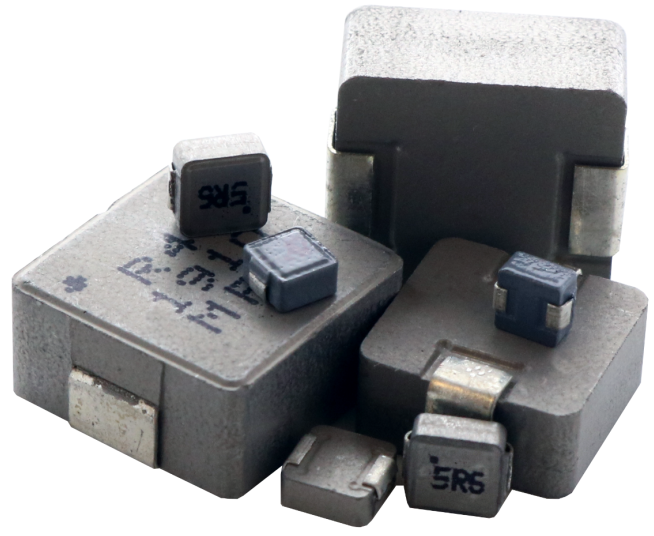

一体成型电感实物

4）计算示例

电感计算示例

MPS 在线计算工具：Buck计算。

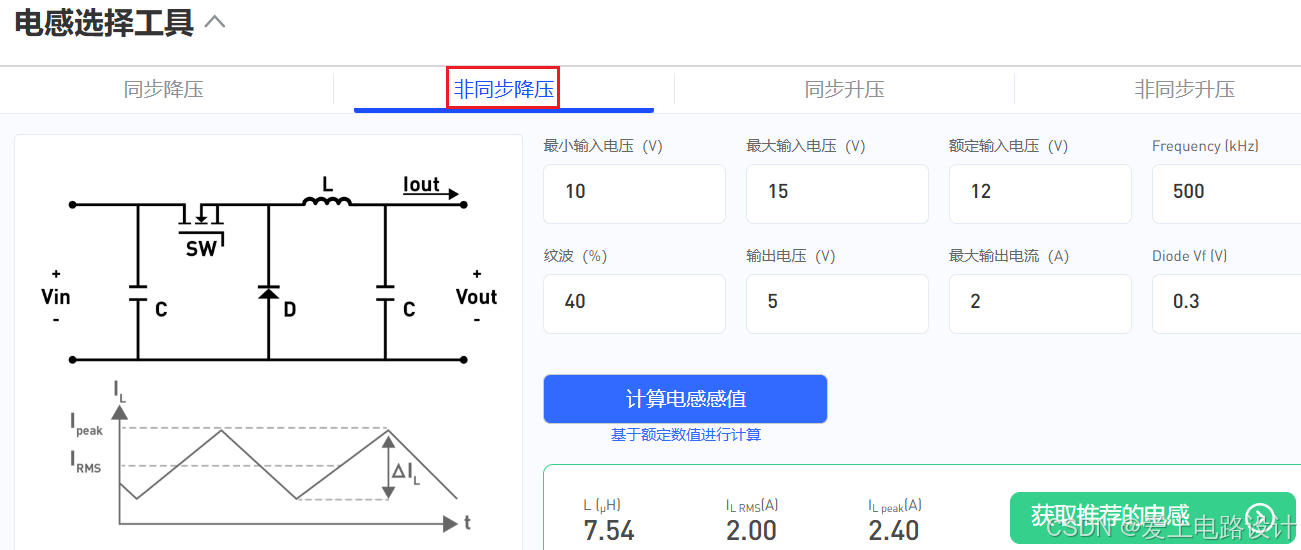

在线计算工具

4、电容计算

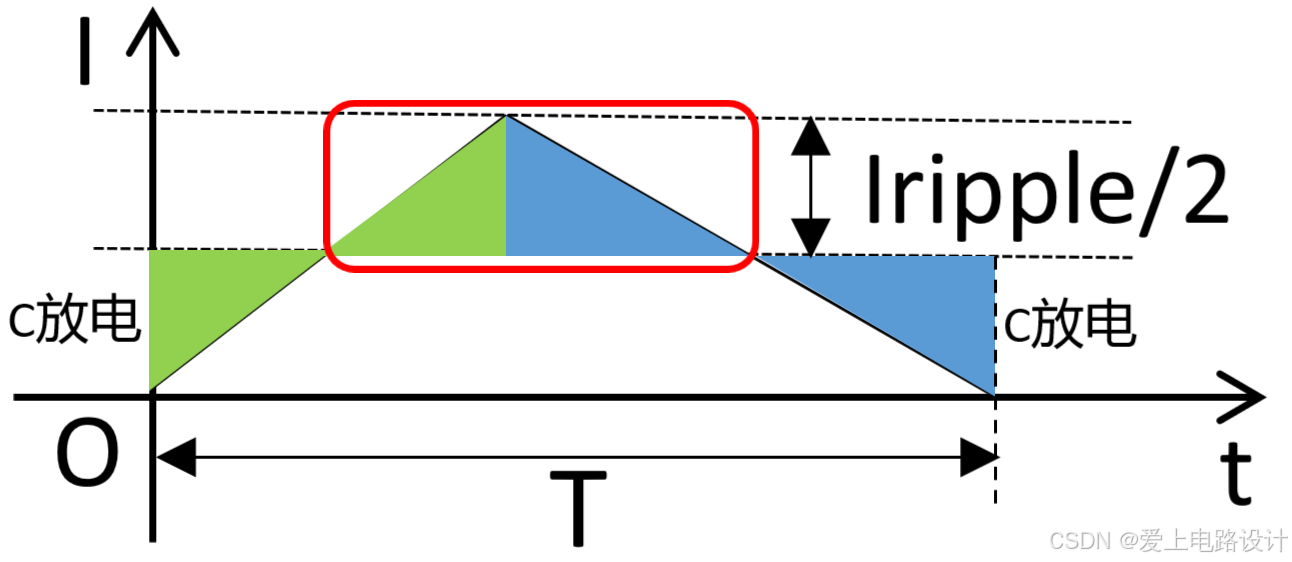

由于，即电流对时间的积分，那么红色框内的面积就是电容的电荷充电量。

可以得出：

由得：；由得：。

最终可得电容的计算公式：，在此基础乘以 1.5～2 倍。

5、电荷平衡与伏秒平衡

1）电荷平衡

在稳态电路中的电荷平衡（安秒平衡）：在一个周期 T 内，电容充上的电荷量与释放的电荷量的总和等于 0。

由变换为，两边同时积分。

电容电压在t时刻与0时刻电压相等，结果等于 0，那么，积分式中的 I(安)t(秒) 即安秒平衡。

2）伏秒平衡

在稳态电路中的伏秒平衡：在一个周期 T 内，电感储存的能量与释放的能量的总和等于 0。

由变换为，两边同时积分

电感电流在 t 时刻与 0 时刻电流相等，结果等于 0，那么，积分式中的 V(伏)t(秒)即伏秒平衡。

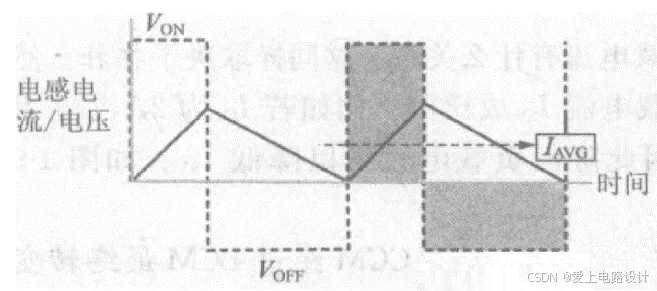

电感的平均电流，结果为 0。

6、计算工具下载

原 ppt 文件与简单易用的计算工具下载请移步：Buck电路-电容电感计算。

---
