PCIe速率计算 GT/s 到 MB/s如何计算

PCI Express速度计算

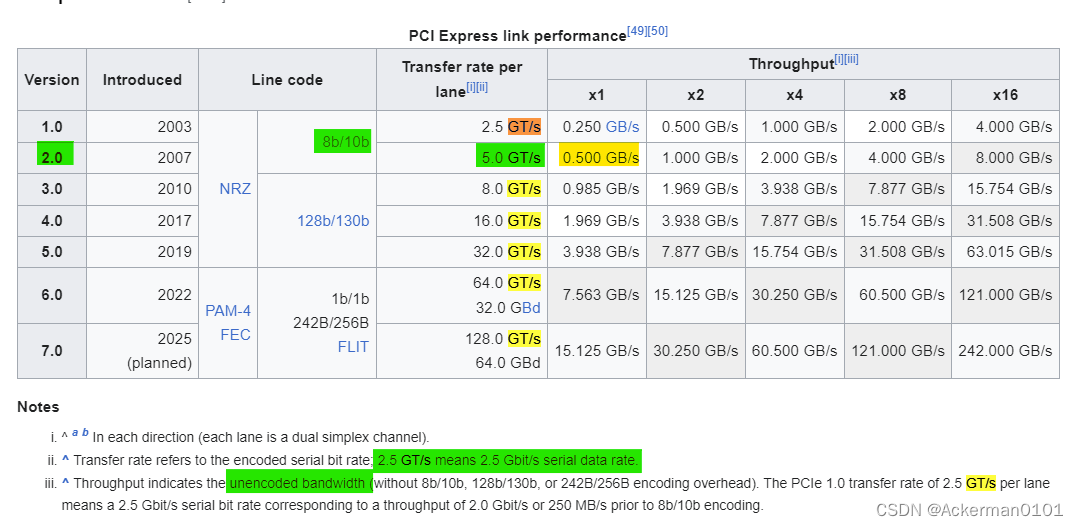

PCIe 版本

问题：以2.0为例，Transfer rate per lane是5.0GT/s，throughput的500MB/s是如何算出来的？

分析：

• transfer rate: 表示包含8b/10b编码的串行比特速率。5.0GT/s表示5.0Gb/s的串行比特速率。
• throughput：表示解码的带宽，或着有效数据的带宽。对8b/10b来说，每传输10bit，传输8bit即1byte的有效数据。所以，throughput = 5GT/s * （8/10） = 4GT/s = 4Gb/s = 4000Mb/s = 500MB/s。

结论：
对一个pcie2.0 x1的主板，SSD的throughput是500MB/s。

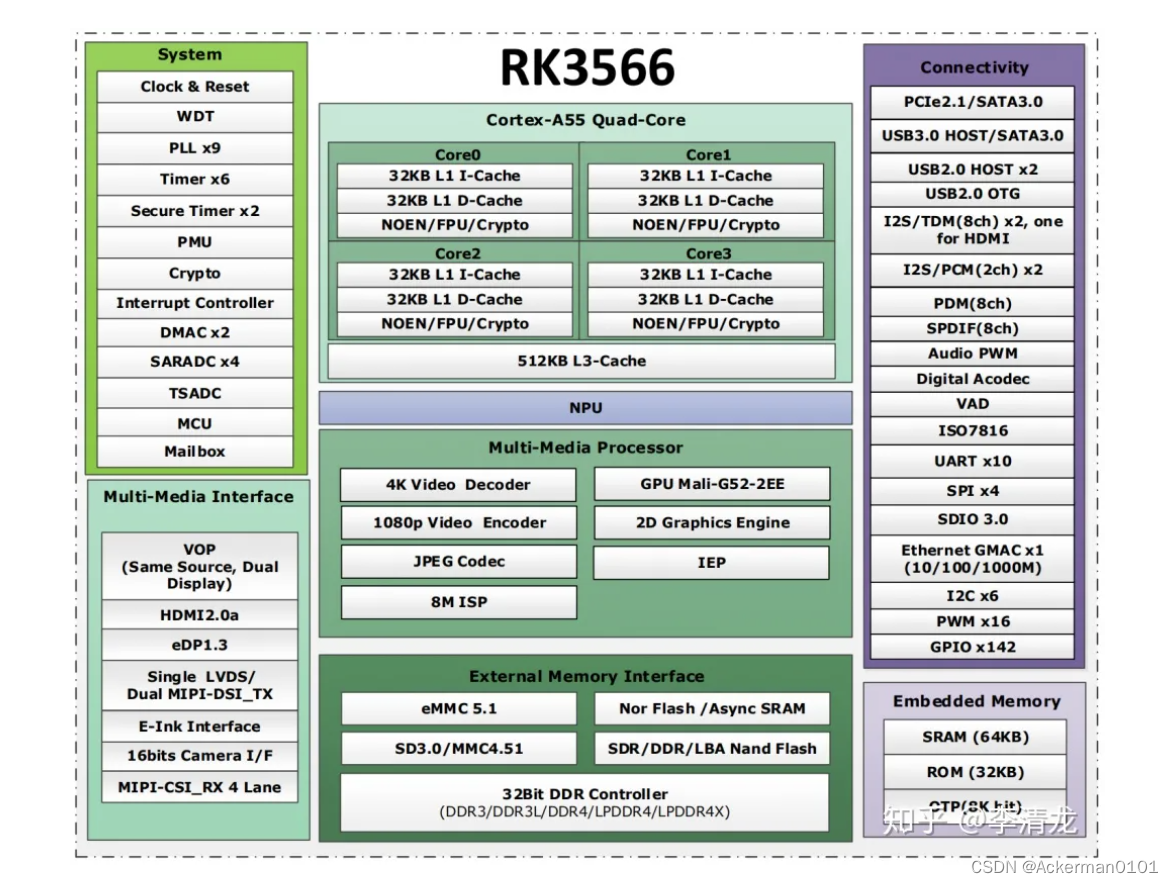

RK3566 CPU支持PCIe2.1 x1，所以支持的SSD速度最大也到不了500MB/s。虽然跑不满，但是对于需求不高的用户完全够用了。
