三极管用途:做开关管,恒流源恒压源(放大特性)
做开关使用时,三极管输出的是高、低、高、低的方波信号

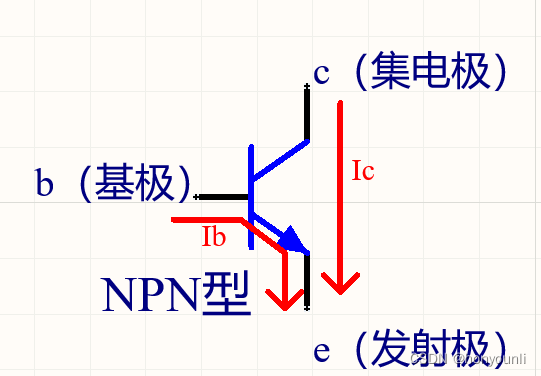

NPN型三极管:

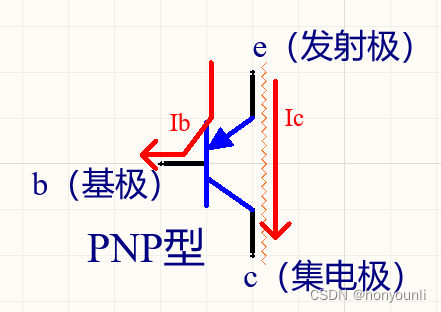

PNP型三极管:
同二极管一样,三极管BE之间也具有单向导通性。且三极管中的电流方向与图示的箭头方向一致。
N型三极管(NPN型)是依靠BE极之间的电流Ibe来控制CE极之间的导通与断开的,所以说三极管是流控型器件:通过Ib控制Ic电流,Ib是小电流,Ic是大电流。
三极管工作状态的判定:
当Ib * β=Ic时,三极管工作在放大状态;如果Ib*β<Ic,三极管工作在饱和状态。
三极管CE之间可以等效为一个电阻Rce。
三极管在饱和状态下CE之间的最低电压为0.3V,CE极电压范围为0.3V-0.7V,则当CE极之间的压差小于0.7V时,Ib * β< Ic,CE极电压等于0.7V时,仍满足Ib * β=Ic。
三极管做开关管使用时需要其导通快、扛干扰、功耗小,故Ib电流尽量做在1mA左右。

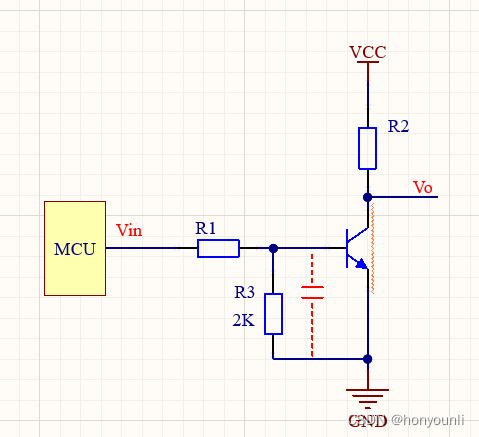

三极管BE极之间存在结电容Cbe,三极管的导通过程即是对结电容充电的过程,当结电容充满电后,三极管即导通。为了让三极管的导通状态确定,需要在BE极之间加一个2k的下拉电阻。
加了下拉电阻后,能够有效防止干扰信号将三极管误导通。
下拉电阻的作用:避免刚刚上电时,产生高阻态,造成误操作;提高导通阈值,提高抗干扰能力;给结电容提供外放电回路,加速三极管断开。
三极管做开关使用时:NPN管的发射极接地,PNP管的发射极接源。

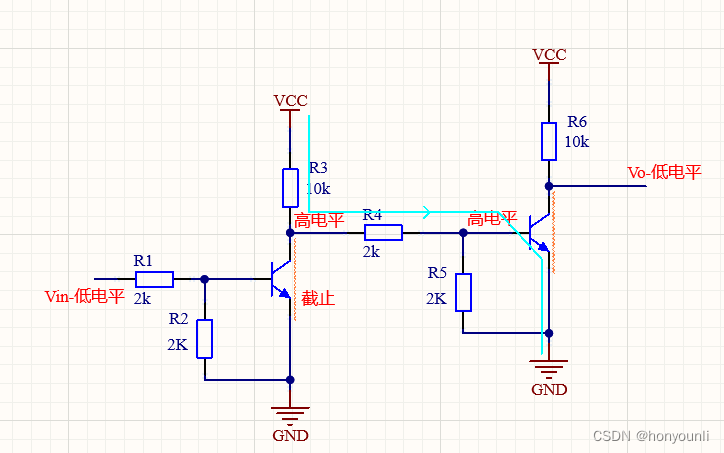

将两个N管组成的开关电路组合在一起,可以使输入输出的电平同相。

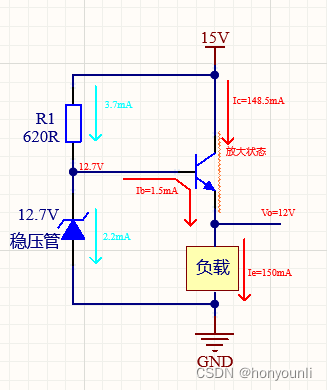

使用三极管制作恒流源的三要素:1、B极电压要稳定;2、负载接在C极;3、三极管工作在放大状态
在恒流源中,R1为负反馈电阻,R1越大,Ube变化量就越大,Ib调节速度越快。

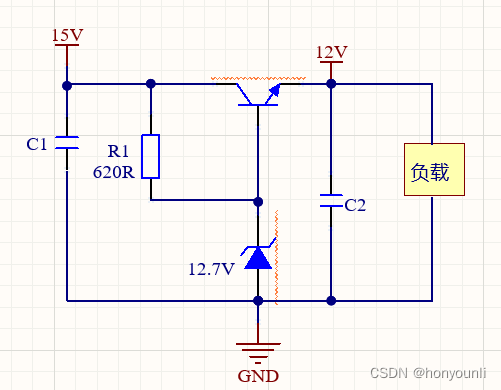

利用三极管制作恒压源(LDO):
B极电压要稳定;负载接在发射极;三极管工作在放大状态。
三极管的功耗:Ib * Ube+Ic * Uce
