嵌入式焊接小知识

焊接技巧

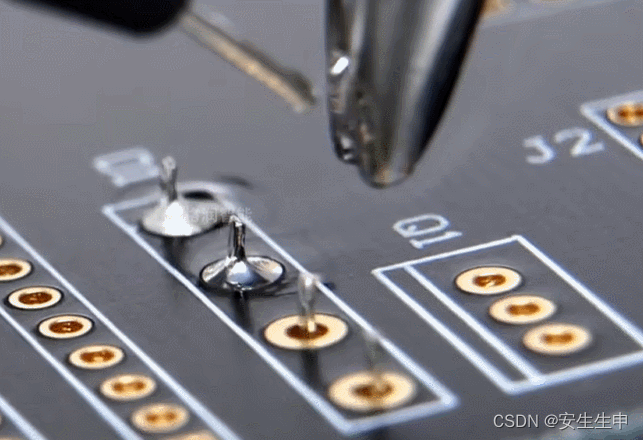

直插件焊接

焊接流程：

1. 烙铁头略微加锡
2. 同时加热焊盘、管脚（1~2秒）
3. 上锡、离锡
4. 烙铁头迅速离开



烙铁头注意事项：

• 如果焊盘不沾锡，可预先涂一些松香、助焊剂到焊盘
• 烙铁通电时，不要随意放置烙铁头，避免烙铁头融化周围设备
• 使用完毕将烙铁头留一层锡，防止烙铁头氧化，导致变黑不沾锡
• 电烙铁不用时，要及时断电，避免长时间高温氧化烙铁头
• 斜口钳剪除多余引脚时，另一只手按着引脚，或捏着、捂着引脚，避免崩到眼睛或他人

参考视频： 【新手必学的焊接技巧】：插件电阻、电容、三极管的焊接与拆卸-烙铁_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1FW4y1g7Tp, 视频播放量 2063、弹幕量 0、点赞数 35、投硬币枚数 7、收藏人数 26、转发人数 4, 视频作者 立创开发板, 作者简介 立创开发板，不靠卖板赚钱，以培养中国工程师为己任。期待有一天，立创开发板能像嘉立创PCB一样有名。lckfb.com，相关视频：电压显示电路的制作，这六种电子元件你认识吗，【新手必学的焊接技巧】：洗板水的使用，通俗易懂的振荡电路，【新手必学的焊接技巧】：FPC-40P-焊接-烙铁，【新手必学的焊接技巧】：typec焊接-烙铁，薄电路的拆卸与焊接，常见的10种电子元器件，你都认识吗？，【新手必学的焊接技巧】：40Pin排针焊接-烙铁，一个视频带你认识电子元件！https://www.bilibili.com/video/BV1rL41167Cp一分钟教你穿孔器件焊接_哔哩哔哩_bilibili空洞、拉尖、包焊……穿孔器件的焊接虽然直观，但也经常出现前面说的那些问题。我们今天来看看怎么能把它们焊得既扎实又美观。, 视频播放量 191417、弹幕量 54、点赞数 2670、投硬币枚数 708、收藏人数 3449、转发人数 933, 视频作者 硬禾学堂, 作者简介 硬禾将为大家带来严谨、精彩的电子相关视频课程，相关视频：一分钟让你学会如何焊接零件（直插元件篇），多引脚芯片拖焊大法，10秒教会你焊锡，贴片高手，如何拆卸电子元件，【PCB科普】什么是回流焊和波峰焊的工作原理，为什么锡焊时要加松香？困扰我多年的问题终于解开了，焊接孔堵锡没有吸锡器怎么办？一分钟教你“清理堵锡”，一分钟教你穿孔器件的拆卸（吸锡枪的使用），修复失效焊盘的四种方法，什么是SMT锡珠现象？https://www.bilibili.com/video/BV19J411v7T6/焊接基础入门科普_哔哩哔哩_bilibili来自youtube这些小细节你都清楚吗, 视频播放量 114941、弹幕量 32、点赞数 1308、投硬币枚数 175、收藏人数 2132、转发人数 656, 视频作者 电巢, 作者简介 关注我领取电子学习资料 电子信息工程知识，相关视频：电烙铁焊接第一课--吴老师，手工焊接电子元器件IC高清视频，多谐振荡器双闪灯，在显微镜下焊接电容，看似非常简单，操作起来还是有难度，助焊剂与锡膏之间有什么区别，10秒教会你焊锡，贴片高手，调频收音机焊接视频，初学者焊接教程，10个小方法改进你的锡焊焊接技能！，多引脚芯片焊接，不需助焊剂，直接焊接，完美拖焊https://www.bilibili.com/video/BV1Ky4y1h74x

直插件通孔

【新手必学的焊接技巧】：如何对堵住的焊盘进行通孔_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1mG411T7fQ, 视频播放量 1550、弹幕量 0、点赞数 40、投硬币枚数 8、收藏人数 19、转发人数 5, 视频作者 立创开发板, 作者简介 立创开发板，不靠卖板赚钱，以培养中国工程师为己任。期待有一天，立创开发板能像嘉立创PCB一样有名。lckfb.com，相关视频：【新手必学的焊接技巧】：0402电阻电容焊接-烙铁，【新手必学的焊接技巧】：FPC-40P拆卸-风枪，二保焊平角焊一遍活 新手必学，【新手必学的焊接技巧】：typec焊接-烙铁，【新手必学的焊接技巧】：0805电阻电容焊接-烙铁，二保焊1G平焊打底技巧 #焊接技术，【新手必学的焊接技巧】：typec拆解-风枪，氩弧焊加丝和不加丝区别，氩弧焊盲点焊接技巧。#不锈钢焊接 #焊接技术 #焊接经验分享，氩弧焊烧损钨针的原因有几种？氩弧焊烧损钨极有六大原因。#焊接技术 #氩弧焊接 #焊接经验分享，【新手必学的焊接技巧】：SOP-16(CH552G)焊接-烙铁https://www.bilibili.com/video/BV14M4y1q7eg

贴片件焊接

【新手必学的焊接技巧】：0805电阻电容焊接-烙铁_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1Ge411K7qd, 视频播放量 1149、弹幕量 1、点赞数 18、投硬币枚数 4、收藏人数 12、转发人数 4, 视频作者 立创开发板, 作者简介 立创开发板，不靠卖板赚钱，以培养中国工程师为己任。期待有一天，立创开发板能像嘉立创PCB一样有名。lckfb.com，相关视频：【新手必学的焊接技巧】：0402电阻电容焊接-烙铁，【新手必学的焊接技巧】：typec焊接-烙铁，这六种电子元件你认识吗，【新手必学的焊接技巧】：0603电阻电容焊接-烙铁，【新手必学的焊接技巧】：0805电阻电容焊接-风枪，通俗易懂的振荡电路，【新手必学的焊接技巧】：SOIC-8(W25q64)焊接-风枪，数码管的原理了解一下吧，【新手必学的焊接技巧】：SH-6P-P1.0焊接与拆卸-烙铁，工程师的日常，丝滑的焊接。https://www.bilibili.com/video/BV1Ec411N7Ko

【新手必学的焊接技巧】：0805电阻电容焊接-风枪_哔哩哔哩_bilibilihttps://www.bilibili.com/video/BV1Ge4y1u7HA, 视频播放量 811、弹幕量 1、点赞数 8、投硬币枚数 1、收藏人数 7、转发人数 0, 视频作者 立创开发板, 作者简介 立创开发板，不靠卖板赚钱，以培养中国工程师为己任。期待有一天，立创开发板能像嘉立创PCB一样有名。lckfb.com，相关视频：【新手必学的焊接技巧】：0402电阻电容焊接-烙铁，【新手必学的焊接技巧】：0805电阻电容焊接-烙铁，【新手必学的焊接技巧】：洗板水的使用，【新手必学的焊接技巧】：40Pin排针焊接-烙铁，【新手必学的焊接技巧】：SOP-16(CH552G)焊接-烙铁，【新手必学的焊接技巧】：0603电阻电容焊接-风枪，【新手必学的焊接技巧】：0402电阻电容焊接-风枪，【新手必学的焊接技巧】：SOT-32(TMI3411)焊接与拆卸-风枪，一眼看出LED哪个灯珠坏了，【新手必学的焊接技巧】：贴片排阻的焊接与拆解-风枪https://www.bilibili.com/video/BV1hs4y1i7RG

什么是好的焊点

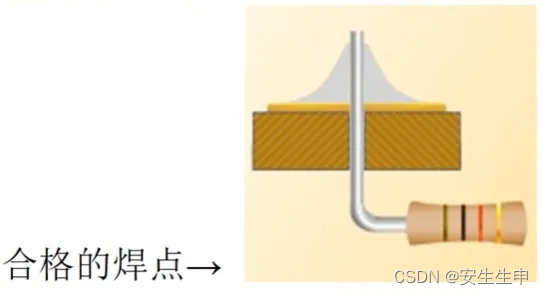

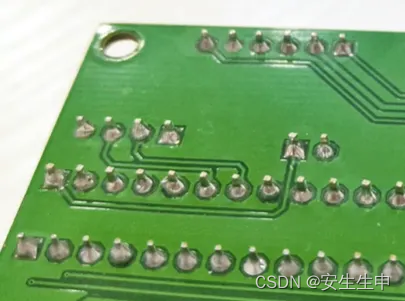

好的焊点✔️

好的焊点应该像金字塔或圆锥体一样，平滑明亮

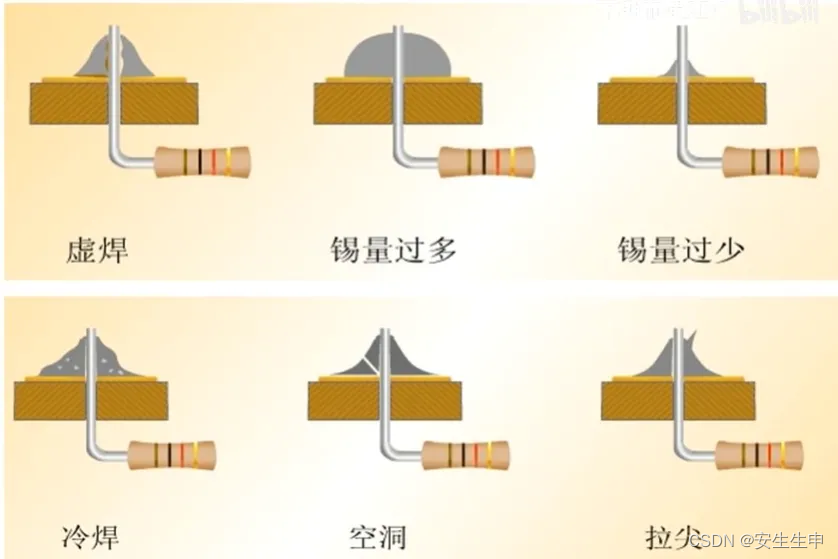

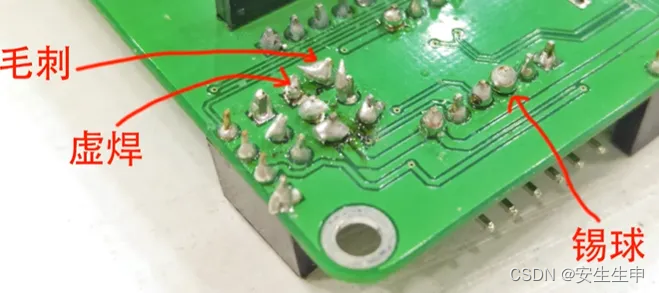

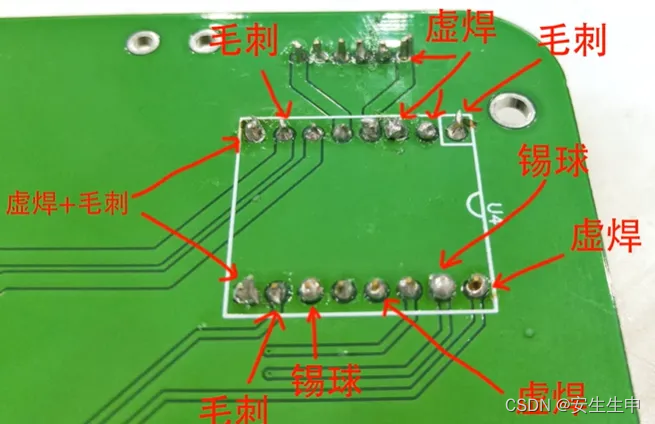

不良焊点❌
