仓库资料
commitid：0e2e5128b240ff069adddff8d20a322df985633e

CVA6

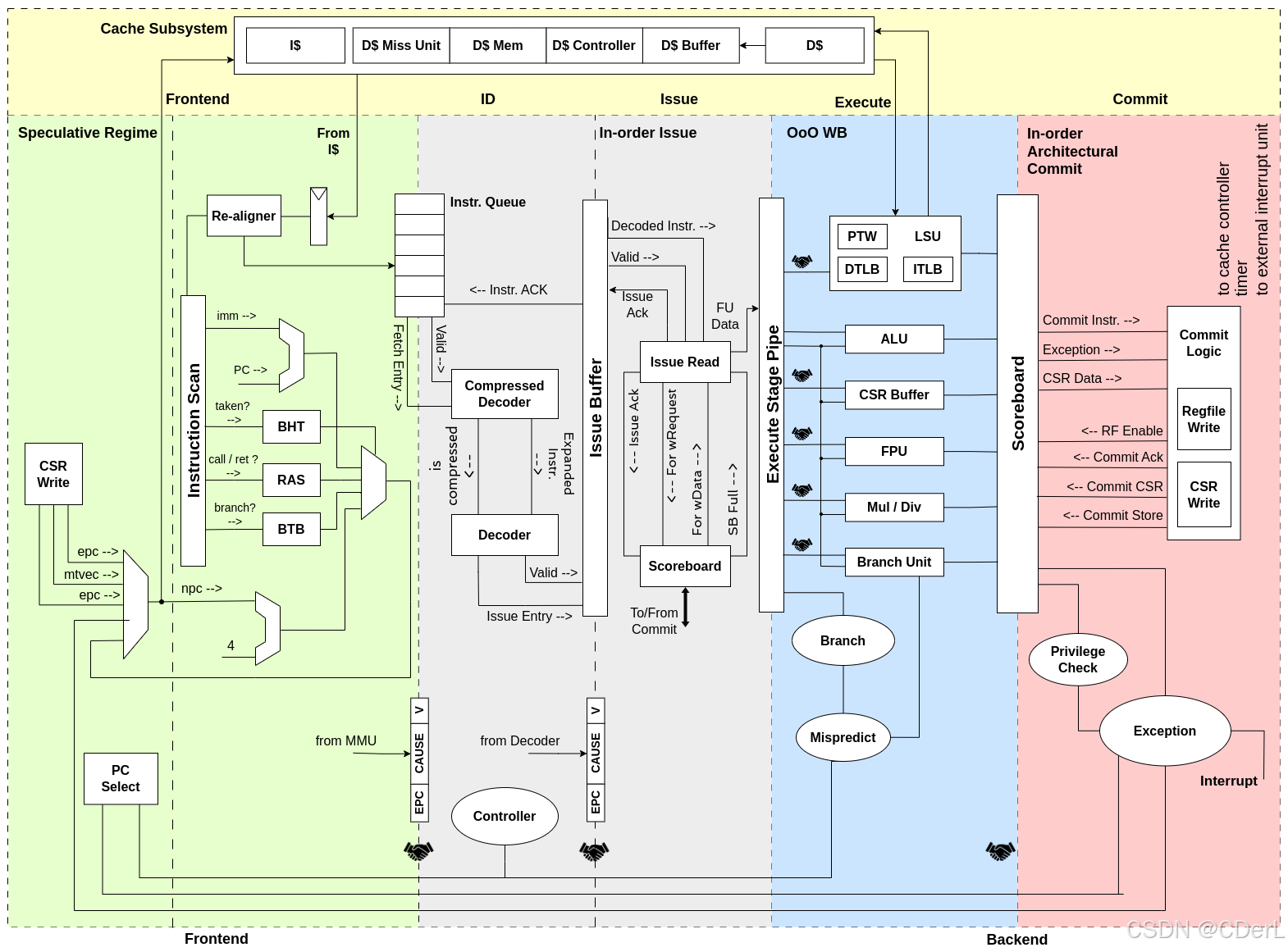

CVA6 是一个六级单发射、顺序执行的 CPU，实现了 64 位 RISC-V 指令集。它完全实现了用户级 ISA V 2.3 中规定的 I、M、A 和 C 扩展以及草案特权扩展 1.10。它实现了三个特权级别 M、S、U，以完全支持类 Unix 操作系统。此外，它符合草案外部调试规范 0.13。

它具有可配置大小、独立的 TLB、硬件页表遍历器和分支预测（分支目标缓冲区和分支历史表）。其设计的主要目标是减少关键路径长度。
在这里插入图片描述

环境配置

以下说明将允许您在 CVA6 APU 测试平台（corev_apu/tb）中编译和运行 CVA6 APU（其中实例化了 CVA6 核心）的 Verilator 模型。

在所有构建和模拟脚本执行过程中，您可以使用环境变量 NUM_JOBS 来设置 make 启动的并发作业数量：

  • 如果未定义，NUM_JOBS 将默认为 1，从而顺序执行 make 作业。
  • 设置 NUM_JOBS 为显式值时，建议不要超过系统可用虚拟核心总数的 2/3。
1. 下载代码
git clone https://github.com/openhwgroup/cva6.git
cd cva6
git submodule update --init --recursive
2. 配置工具链：安装 GCC 工具链的构建前提条件，然后再安装工具链本身。

强烈建议使用提供的脚本构建的工具链。

创建脚本set_tool.sh

# 1. Select an installation location for the toolchain (here: the default RISC-V tooling directory $RISCV).
RISCV=$RISCV_TOOLS # （path to toolchain install）
INSTALL_DIR=$RISCV

# 2. Fetch the source code of the toolchain (assumes Internet access.)
bash $(cva6 code dir)/cva6/util/toolchain-builder/get-toolchain.sh

# 3. Build and install the toolchain (requires write+create permissions for $INSTALL_DIR.)
bash $(cva6 code dir)/cva6/util/toolchain-builder/build-toolchain.sh $INSTALL_DIR
3. Install cmake, version 3.14 or higher.
4. 设置RISCV
export RISCV=/path/to/toolchain/installation/directory
5.安装help2man and device-tree-compiler .
sudo apt-get install help2man device-tree-compiler
6.安装riscv-dv 依赖
pip3 install -r verif/sim/dv/requirements.txt
7.运行

以下命令来安装自定义的 Spike 和 Verilator（即这些版本必须用于模拟 CVA6）以及这些测试套件。

# DV_SIMULATORS 在下一部分详细说明
export DV_SIMULATORS=veri-testharness,spike![请添加图片描述](https://i-blog.csdnimg.cn/direct/df453563ce0543c493f0ac00dc07b565.png)

bash verif/regress/smoke-tests.sh

运行独立模拟

通过使用 verif/sim/cva6.py 来模拟 CVA6。

环境变量 DV_SIMULATORS 允许您指定要使用的模拟器。

支持四种模拟类型：

  • veri-testharness: 使用 Verilator 和 corev_apu/testharness 测试平台
  • vcs-testharness: 使用 VCS 和 corev_apu/testharness 测试平台
  • vcs-uvm: 使用 VCS 和 UVM 测试平台
  • Spike ISS

您可以设置多个模拟器，例如：

export DV_SIMULATORS=veri-testharness,vcs-testharness,vcs_uvm

如果恰好提供了两个模拟器，则会比较它
