最近在学习DC-DC变换器的相关知识,对其有了一个初步的了解,再此记录一下

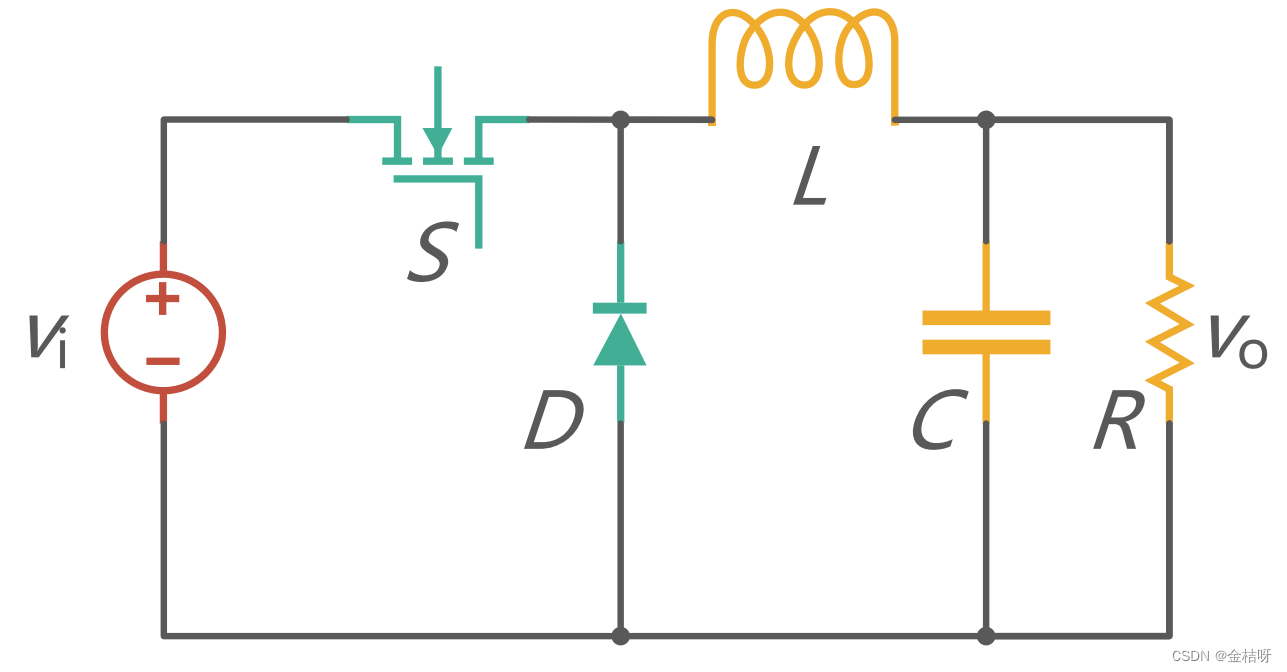

Buck 电路

在这里插入图片描述

斩波降压升流
开关周期 Ts
信号频率 f=1/Ts
导通时间 Ton
关断时间 Toff
占空比 D=Ton/Toff (0≤D≤1)
电压增益 = D
电流增益 = 1 / D
输入平均电压与输出平均电压关系 Vo=DVi
并联电容降低输出电压 Vi的脉动使其输出平滑电压
串联电感使其抑制电流突变
二极管提供续流回路

工作原理
S 导通,直流电压源通过 S 给 L 和 C 以及负载 R 供电
二极管截止,此时电流就要经过电感,然后流向负载 R 1。电感中的电流在线性增长的同时会发生自感, 自感就又会阻碍电流的上升。电感就将电能转换为磁能储存起来了,此时自感电势的方向左正右负

S 关断,L 通过 D 给 C 和负载 R 续流
没有电流流向电感了。但是电感电流不会突变为 0,而是在慢慢的减少,由于电感阻碍电流变化,所以这时候就产生了左负右正的自感电势,使得二极管 D 导通。电流在减少的同时,L 中之前存储的磁能就转化为电能释放出来给负载 R
滤波电容 C 降低输出电压 Vi 的脉动使其输出平滑电压

输入平均电压与输出平均电压关系 Vo=DVi
当电路在开关电源稳定的状态下,开关管导通期间流入电感的电流也等于开关管关闭期间流过电感的电流,△Ion=△Ioff,并且满足伏秒平衡原理:VonTon=VoffToff,即 (Vi-Vo) TsD=Vo(Ts-TsD)
=>Vo=DVi

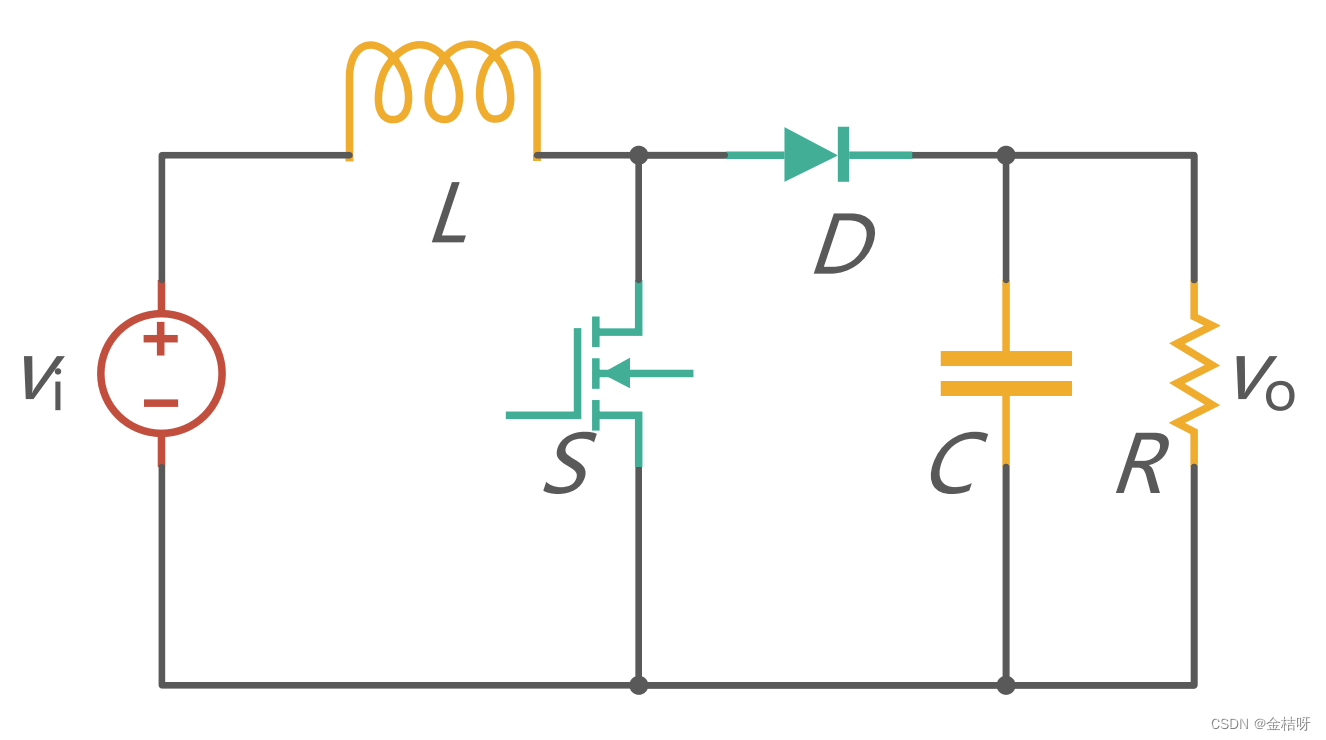

Boost 电路

在不考虑电路的损耗时,其输入功率 Pin 与输出功率 Pout 一致
可构造降流电路间接构造升压电路

在这里插入图片描述

斩流降流升压,使用电压源串联大电感代替电流源实现降流
并联电压源来稳定负载电压
二极管防止电容短路
输出电流平均值 Io=(1-D) Ii
对于电感有 Von=Vi,Voff=Vo-Vi,由伏秒平衡原理得 ViTsD=(Vo-Vi)(Ts-TsD)
输入电压与输出电压关系 Vo=1/(1-D) Vi
电压增益 = 1/(1-D)
电流增益 = 1-D

实现原理
1、电路方面
S 导通,电源给电感充电,电容给负载提供电压
S 关断,电源和电感同时供电,在电源电压和电感电压的双重作用下使输出电压大于输入电压 Vo=Vi+VL
实现 DC-DC 升压

2、能量方面
S 导通,电源给电感充能,把电能存储在电感中
S 关断,电源和电感的能量同时向负载供能,一部分给负载消耗,一部分给电容充电,使输出电压大于输入电压

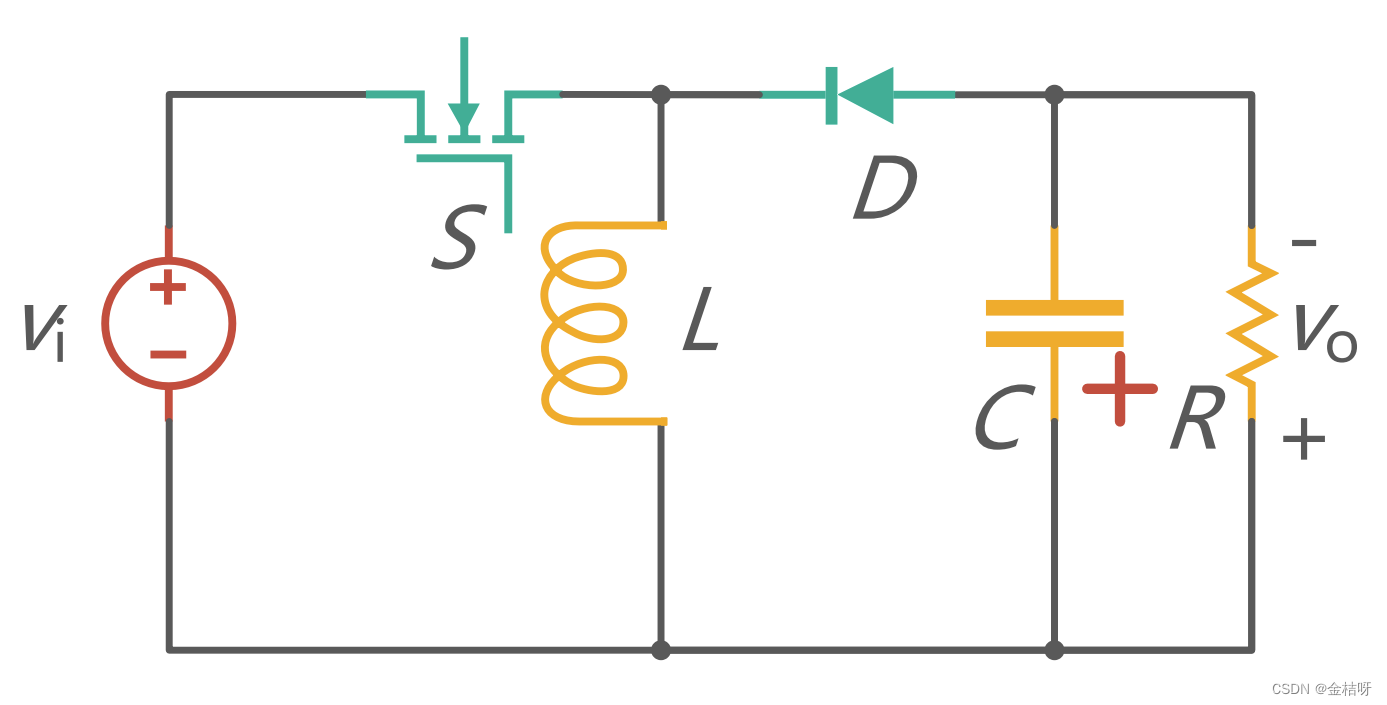

Buck-Boost 电路

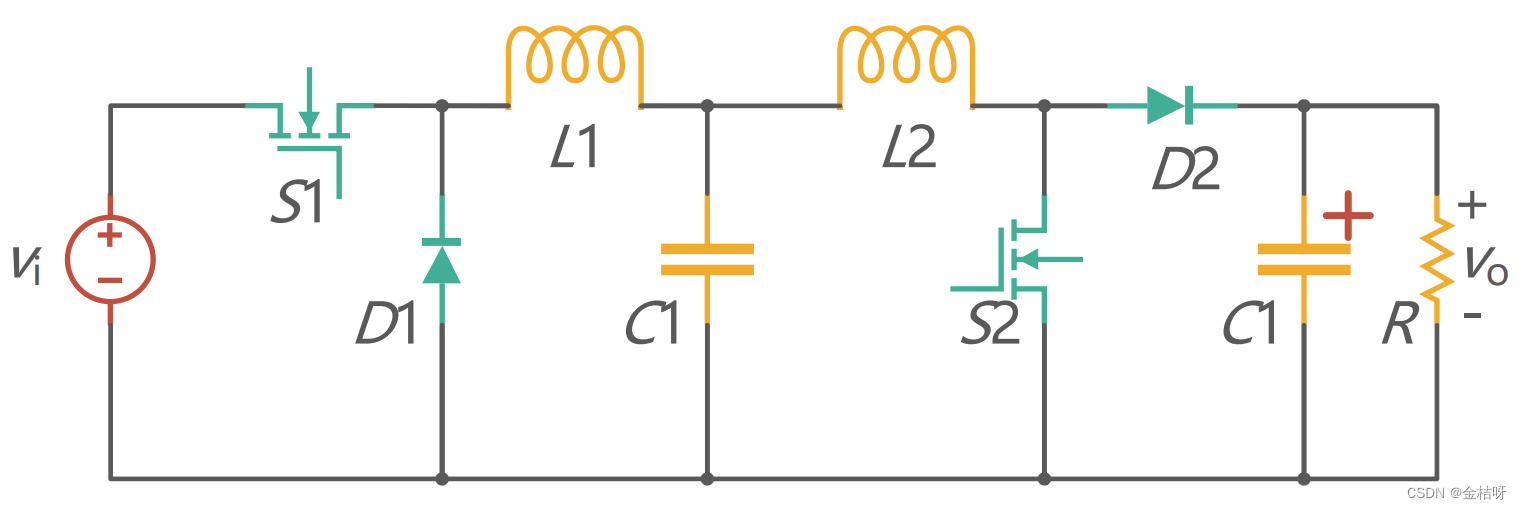

若将 Buck 电路输入接直流电压源,输出作为 Boost 电路的输入,Buck 电路的输出接负载,即构成前级 Buck 后级 Boost 的两级变换器,则可实现升降压功能
在这里插入图片描述

L 1、L 2、C 1 组成的 LCL 网络在低频状态下可以由一个电感 L 代替
将全控开关 S 1 和 S 2 以及二极管 D 1 和 D 2 同步工作 (即同时导通和关断)
在这里插入图片描述

输出平均电压 Vo大于或小于输入电压
极性相反
即可升压也可降压
电压增益 = D/(1-D)
电流增益 = (1-D)/D

公式:-Vo=D/(1-D) Vi

当 S 导通时,二极管反向截止,电流流向电感给电感充能
Von=Vi-Vq,通常情况下忽略 Vq 的压降, 即 Von=Vi

当 S 断开时,此时电感成为电源给负载和电容供电
其过程就是 L 释放能量和电容充电的一个过程。所以 Voff=Vo-Vd, 二极管的压降一般也是忽略不计的, 即 Voff=Vo

由伏秒平衡原理得 ViTsD=Vo(Ts-TsD)
=>Vo=D/(1-D) Vi

须注意输出电压的极性与输入电压相反
Buck-Boost 电路通过控制开关管的 PWM 波的占空比来控制输出电压是降压还是升压,如果占空比大于 0.5,此时输出电压大于输入电压,升压;反之降压

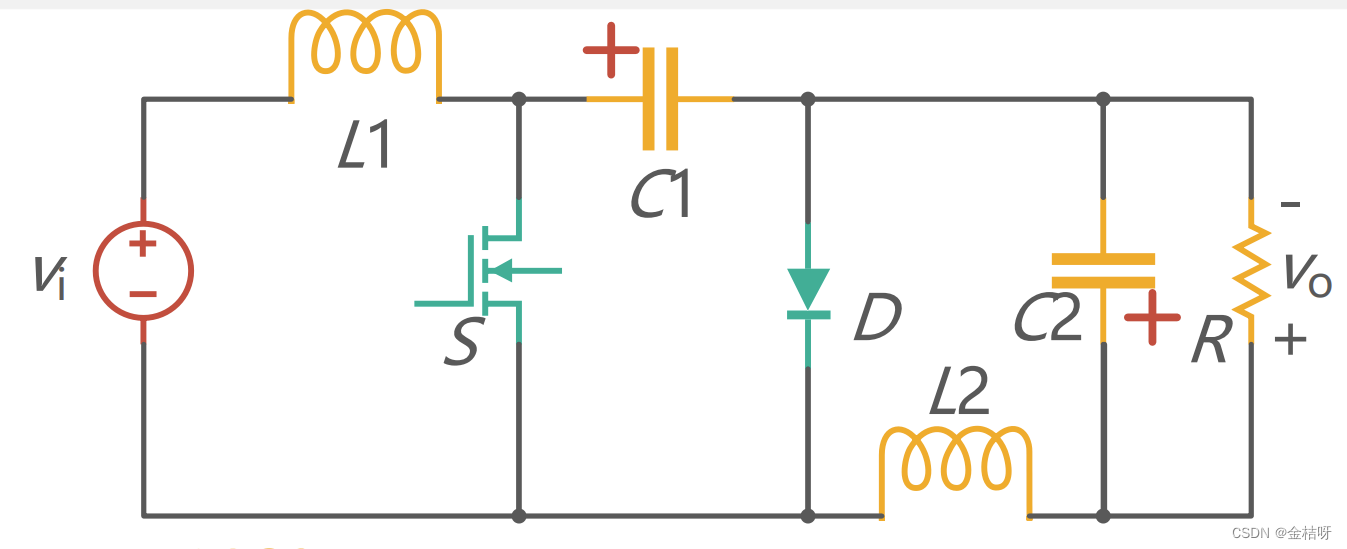

Ćuk 电路

若将 Boost 电路输入接直流电压源,输出作为 Buck 电路的输入, Buck 电路的输出接负载,即构成前级 Boost 后级 Buck 的两级变换器,则可实现升降压功能
在这里插入图片描述

将全控开关 S 1 和 S 2 以及二极管 D 1 和 D 2 同步工作 (即同时导通和关断)
在这里插入图片描述

输出平均电压大于或小于输入电压
电压增益 = D/(1-D)
电流增益 = (1-D)/D
公式:-Vo=D/(1-D) Vi
须注意输出电压的极性与输入电压相反
通过控制开关管的 PWM 波的占空比来控制输出电压是降压还是升压,如果占空比大于 0.5,此时输出电压大于输入电压,升压;反之降压

工作原理
S 导通,直流电压源通过 S 给 L 1 充电;电容 C 1 通过 S 给 L 2 和 C 2、R 充电
S 关断,直流电压源和 L 1 通过 D 给 C 1 充电;L 2 通过 D 给 C 2、R 续流

DC-DC 变换器小结

  1. Buck 电路,其输出平均电压、Vo 小于输入电压 Vi,极性相同。BUCK 型 DC-DC 只能降压,降压公式:Vo=DVi
  2. Boost 电路,其输出平均电压、Vo 大于输入电压 Vi,极性相同。BOOST 型 DC-DC 只能升压,升压公式:Vo=Vi/(1-D)
  3. Buck-Boost 电路,其输出平均电压 Vo 大于或小于输入电压 Vi,极性相反,电感传输。BUCK-BOOST 型 DC-DC,即可升压也可降压,公式:-Vo=D/(1-D) Vi
  4. Cuk 电路,其输出平均电压 Vo大于或小于输入电压 Vi,极性相反,电容传输
  5. 开关管:一般使用功率三极管或功率 MOS 管,由 PWM 波信号来控制开关管通断
  6. 电感:储能作用,电感在储能和释能转换时,电感的正负极会发生反向,流经电感的电流不能突变,只能逐步变大或变小
  7. 二极管:限流作用
  8. 电容:滤波作用
  9. 电阻:负载
