DC-DC转换电路简介

1. 源由

虽然说嵌入式系统涉及软件、硬件、机械、结构、网络等诸多领域内容。因此，在分析实际问题往往需要相对全方面的考虑。

最近，看到一些问题，就想整理些资料，也算是做个记录，学习一下。

2. 工作原理

DC-DC转换器是一种用于将直流（DC）电压从一个电平转换为另一个电平的电路。它在许多应用中被广泛使用，例如电源管理、电子设备、通信系统等。

下面是DC-DC转换器的一般工作原理：

1. 输入滤波器：直流电源输入通常会经过一个滤波器，以去除输入电源中的噪声和干扰。

2. 开关器件：DC-DC转换器的核心是一个开关器件，通常是晶体管或MOSFET。这个开关器件周期性地打开和关闭，以控制电路中的能量流动。

3. 能量储存元件：在DC-DC转换器中，通常有一个能量储存元件，如电感器或电容器，用于储存电能。

4. 控制电路：控制电路通常包括一个反馈回路，用于监测输出电压，并根据需要调整开关器件的工作状态以维持稳定的输出电压。

5. 工作原理：DC-DC转换器通常分为降压型（Buck Converter）、升压型（Boost Converter）、升降压型（Buck-Boost Converter）等不同类型。其中：
    降压型转换器将高电压的输入转换为较低电压的输出。
    升压型转换器将低电压的输入转换为较高电压的输出。
    升降压型转换器则可以将输入电压调整为比输入更高或更低的输出电压。

6. 工作周期：在DC-DC转换器中，开关器件周期性地开关。在开关器件关闭时，电能存储在能量储存元件中；在开关器件打开时，电能从能量储存元件转移到负载中。

总的来说，DC-DC转换器利用开关器件和能量储存元件的周期性操作，以及控制电路的调节，实现了输入电压到输出电压的有效转换。

3. 转换芯片

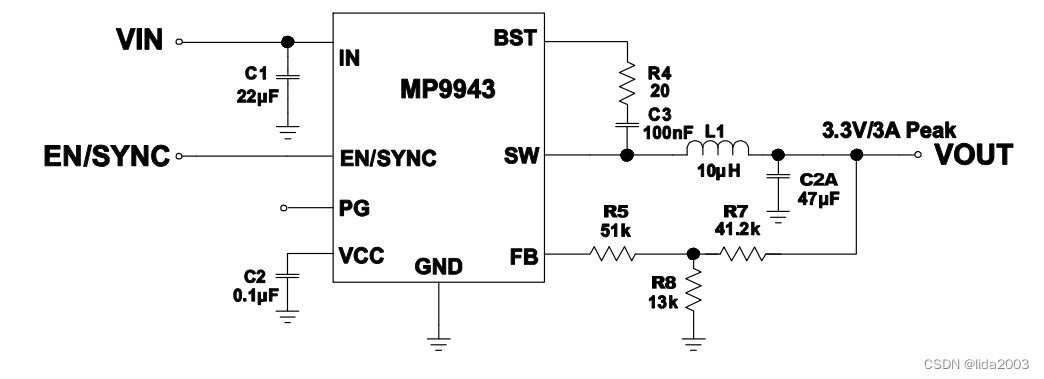

DC-DC转换器通常有多个引脚，每个引脚都承担着不同的功能。以下是一些常见的DC-DC转换器引脚及其含义：

1. VIN（输入电源）：这是DC-DC转换器的输入引脚，用于连接输入直流电源。

2. GND（接地）：这是DC-DC转换器的地引脚，用于连接到电路的地。

3. SW（开关）：这是DC-DC转换器的开关引脚，通常连接到开关器件（如MOSFET）的引脚，控制转换器的开关操作。

4. BST（引导）：这是高侧（high-side）驱动器的引导引脚，通常用于提供驱动器所需的额外电源电压。

5. FB（反馈）：这是反馈引脚，用于连接反馈电路，监测输出电压，并将信息反馈给控制电路，以调节转换器的输出电压。

6. EN（使能）：这是使能引脚，用于控制转换器的开启或关闭。通常，当EN引脚接地时，转换器处于关闭状态，而当EN引脚接入高电平时，转换器处于启动状态。

7. PG（功率好）：这是功率好引脚，用于指示转换器是否工作正常。当转换器输出正常时，PG引脚通常输出高电平；反之，输出低电平或悬空。

8. SYNC（同步）：对于某些DC-DC转换器，可能会有一个同步引脚，用于将多个转换器同步工作，以减少系统中的干扰或噪声。

这些是常见的DC-DC转换器引脚及其含义，具体的引脚配置可能会根据不同的转换器类型和厂商而有所不同。

4. DC-DC干扰

由于DC-DC的工作原理，可能会引起干扰，以下是一些主要情况：

1. 开关电磁干扰（EMI）：DC-DC转换器的开关操作会产生电磁辐射，导致电磁干扰。这种干扰可以影响周围的电子设备和电路，并且可能会干扰无线通信、射频电路等。

2. 输入电源的波动和噪声：DC-DC转换器的输入电源质量不佳或者输入电源受到其他电子设备的干扰，可能会导致输入电源的波动和噪声，进而影响到DC-DC转换器的输出。

3. 输出纹波和噪声：DC-DC转换器的输出可能会存在纹波和噪声，这些纹波和噪声会传播到其他部分的电路中，引起干扰。

4. 地回路问题：地回路不良可能会导致干扰的传播和扩散。良好的地布线和地回路设计是减少干扰的关键。

5. 传导和辐射耦合：DC-DC转换器产生的电磁干扰可以通过传导和辐射方式传播到周围的电路中，导致干扰问题。

6. 电磁兼容性（EMC）问题：不符合电磁兼容性（EMC）标准的DC-DC转换器可能会引起干扰，从而影响到其他设备的正常运行。

为了减少DC-DC转换器引起的干扰，可以采取一些措施，如合适的滤波器设计、良好的地布线、选择合适的电磁兼容性材料和设计等。

5. DC-DC滤波

解决DC-DC转换器引起的干扰问题需要综合考虑多个因素，并采取一系列措施。以下是解决DC-DC转换器干扰模拟线路问题的一些建议：

1. 滤波器设计：在输入和输出端引入合适的滤波器可以有效地抑制输入和输出端的电磁干扰。这些滤波器通常包括电感、电容和滤波器电阻，可以根据具体的电路特性和干扰频谱进行设计。

2. 良好的地布线：建立良好的地回路是减少干扰的关键。通过合理设计地线布线，将干扰回归到地是有效减少干扰传播的重要手段。

3. 屏蔽和隔离：在需要的情况下，可以采用屏蔽罩、隔离器件等技术，将干扰限制在设备内部，避免其对周围电路的影响。

4. 电磁兼容性（EMC）设计：采用符合电磁兼容性标准的设计和材料，可以有效地降低干扰的产生和传播。

5. 差模传输：采用差模传输（Differential Mode）可以减少共模干扰（Common Mode）的影响。差模传输使用两个相反的信号进行数据传输，可以抵消部分干扰。

6. 良好的布局设计：合理的电路布局可以降低干扰的产生和传播。例如，将敏感的信号线与高功率线或高频线隔离开来，减少互相干扰。

7. 选择合适的电磁兼容性元件：在设计电路时，选择具有良好电磁兼容性性能的元件，如电容、电感和MOSFET等，有助于减少干扰。

综上所述，解决DC-DC转换器引起的干扰模拟线路问题需要综合考虑电路设计、布局、滤波器设计等多个方面，并采取相应的措施来降低干扰水平。

5.1 PCB Layout

通过合理的地布线、元器件的合理布局来减少干扰，其主要来源几个方面：

1. 芯片方案参考设计资料

2. 公司PCB Layout指南/规范

3. 工程师研发经验

5.2 电容滤波

在DC-DC转换器设计中，电容扮演着重要的角色，其主要用途包括以下几个方面：

1. 滤波器：电容通常用作输出滤波器的一部分，用于平滑输出电压并降低输出端的纹波和噪声。输出端的电容会储存能量，使得输出电压变化更加平稳，提高系统的稳定性。

2. 稳定回路：在反馈回路中，电容常用于稳定回路的工作。在电路的反馈回路中，电容可以帮助调节相位和增益，确保系统的稳定性和性能。

3. 保护元件：电容可以起到保护元件的作用，对输出端的负载和其他部件提供一定的保护，防止过电压或电流冲击对系统造成损坏。

4. 降低开关干扰：电容可以帮助降低开关器件的电磁干扰（EMI），通过在开关器件的输入和输出端并联电容来吸收或滤除高频噪声，减少对其他电路的干扰。

5. 提供瞬态响应：在负载变化或开关操作时，电容可以提供一定的储能和瞬态响应能力，使得系统能够快速调节以满足新的负载要求。

总的来说，电容在DC-DC转换器设计中具有重要的作用，包括滤波、稳定回路、保护元件、降低干扰和提供瞬态响应等方面，对于提高系统的性能和稳定性至关重要。

增加电容后，模拟干扰现象消失的主要原因可能包括以下几个方面：

1. 滤波效果增强：增加电容会增加输出端的滤波器容量，使其更有效地滤除输出端的高频噪声或纹波。这可以使输出电压变得更加平稳，减少模拟干扰的产生。

2. 储能能力提高：增加电容会增加电路的储能能力，使其能够更好地储存能量并平滑输出电压。这有助于降低输出端的电压波动和纹波，减少模拟干扰的可能性。

3. 电容的阻抗特性：增加电容可以降低输出端的电压变化速率，从而降低输出端的电压尖峰和谷底。这有助于减少模拟干扰的出现，提高系统的稳定性。

4. 抑制开关干扰：增加电容可以帮助降低开关器件的电磁干扰（EMI），通过在开关器件的输入和输出端并联电容来吸收或滤除高频噪声，减少对其他电路的干扰。

综上所述，增加电容后，输出端的滤波效果增强，储能能力提高，电容的阻抗特性改善以及对开关干扰的抑制效果增强，这些因素共同作用导致模拟干扰现象消失。

5.3 电感滤波

在DC-DC转换器设计中，电感起着多种重要作用：

1. 储能：电感可以储存电能，通过其磁场来存储和释放能量。在DC-DC转换器的工作周期中，当开关器件关闭时，电感储存能量；而当开关器件打开时，电感释放存储的能量，以供给输出负载。

2. 平滑输出：电感在DC-DC转换器的输出端通常用于减少输出电压的纹波和噪声。通过电感储能和释能的特性，可以使输出电压变化更为平滑，提高输出稳定性。

3. 滤波：电感也可以用作滤波器的一部分，帮助滤除输出端的高频噪声或纹波。通过在电感与输出负载之间串联一个滤波电感，可以有效地减少输出端的高频噪声。

4. 提供输出电流的稳定性：电感对于输出电流的稳定性也起着重要作用。通过控制电感的参数，可以调节输出电流的响应速度和稳定性，从而满足负载的要求。

5. 防止电压尖峰：电感的电流变化率受到其自感作用的抑制，因此可以帮助减缓输出电压的变化速度，从而降低电压尖峰的出现，提高系统的稳定性。

综上所述，电感在DC-DC转换器设计中起着重要作用，包括能量储存、平滑输出、滤波、稳定输出电流等方面。因此，在设计DC-DC转换器时，正确选择和使用电感是非常重要的。

增加电感后，模拟干扰现象消失的主要原因可以归结为以下几点：

1. 滤波效果增强：通过增加电感，电路的输出端增加了一个更强大的低通滤波器。这可以有效地滤除输出端的高频噪声或纹波，从而降低模拟干扰的水平。

2. 电磁干扰抑制：电感的引入可以减缓电流的变化速率，从而减少电磁干扰的产生和传播。这有助于降低周围电路受到的电磁干扰，减少模拟信号的扰动。

3. 稳定输出电流：电感有助于稳定输出电流，使其更为平稳。通过控制电感的参数，可以调节输出电流的响应速度和稳定性，从而减少模拟干扰的可能性。

4. 防止电压尖峰：电感的自感作用可以抑制电压尖峰的产生，从而减少模拟干扰的出现。增加电感可以降低输出电压的变化速度，提高系统的稳定性。

综上所述，增加电感可以在DC-DC转换器中起到良好的滤波效果，稳定输出电流，并减少电磁干扰的产生，从而降低模拟干扰的水平，使系统工作更加稳定可靠。

6. DC-DC电感/电容取值实验如何做？

进行DC-DC转换器电感取值的实验通常需要以下步骤和方法：

1. 确定参数范围：首先需要确定实验中需要调节的参数范围，例如电感的取值范围、输出电流范围、输入电压范围等。

2. 选择测试载波：选择合适的测试载波，例如直流电源、电子负载等，以提供输入电压和负载。

3. 建立实验平台：搭建实验平台，包括连接DC-DC转换器、电源、负载以及测量设备（如示波器、多用表等）。

4. 设定参数：根据实验设计，设定DC-DC转换器的工作参数，如输入电压、输出电流、开关频率等。

5. 测量输出特性：根据实验需求，测量DC-DC转换器的输出特性，包括输出电压、输出电流、效率、纹波等。

6. 调节电感/电容取值：通过更换不同取值的电感/电容，观察输出特性的变化。可以逐步调节电感/电容取值，以找到最佳的电感/电容取值，使得输出特性达到最优。

7. 记录数据：记录实验过程中的各项数据，包括电感/电容取值、输出特性、实验条件等，以便后续分析和比较。

8. 分析结果：根据实验数据分析结果，评估不同电感/电容取值对DC-DC转换器性能的影响，并确定最佳的电感/电容取值。

9. 优化设计：根据实验结果优化DC-DC转换器的设计，以满足系统要求和性能指标。

在进行实验时，应注意安全性和准确性，避免超过电路元件的额定参数，并确保测量设备的准确性和稳定性。

7. 参考资料

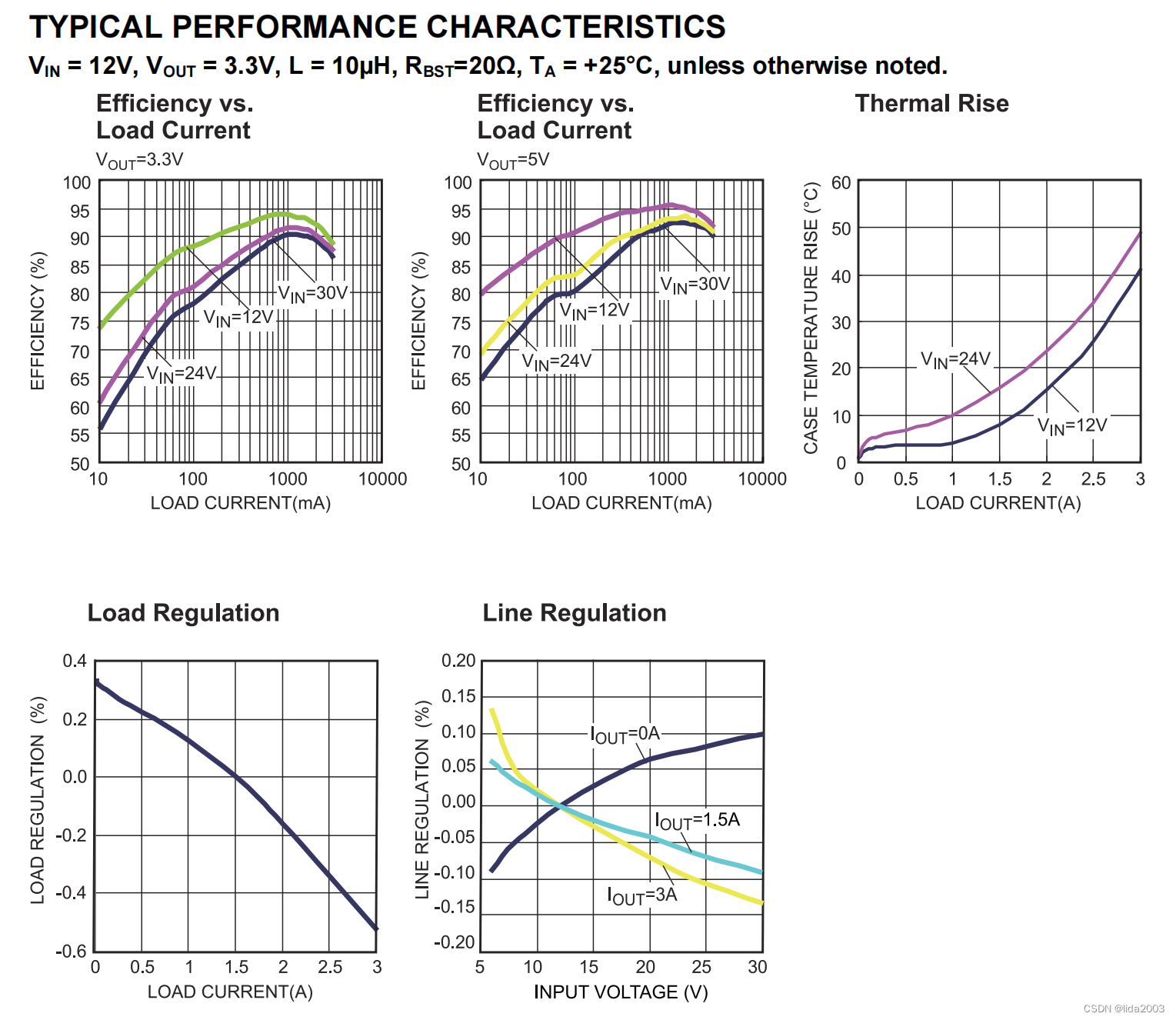

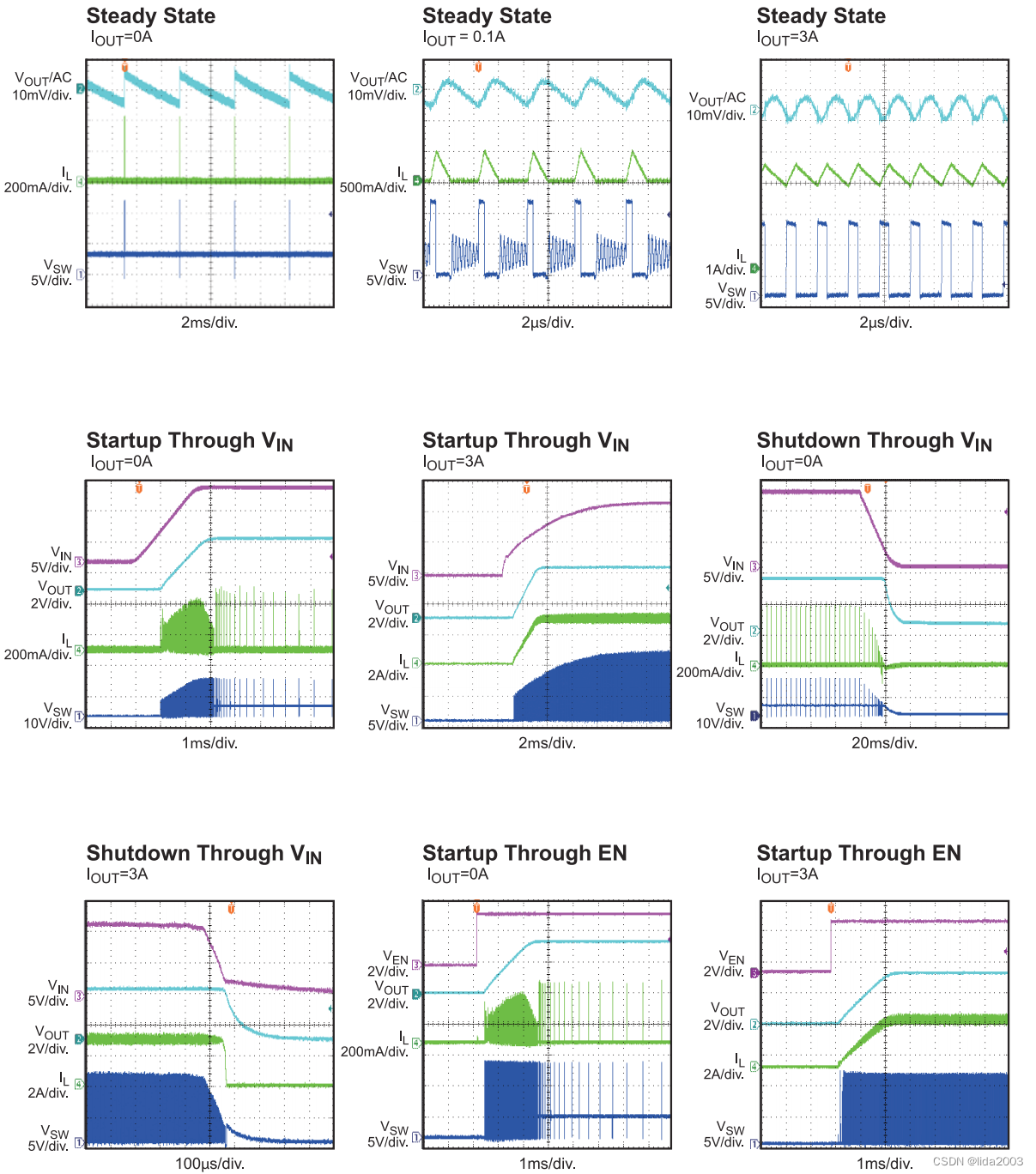

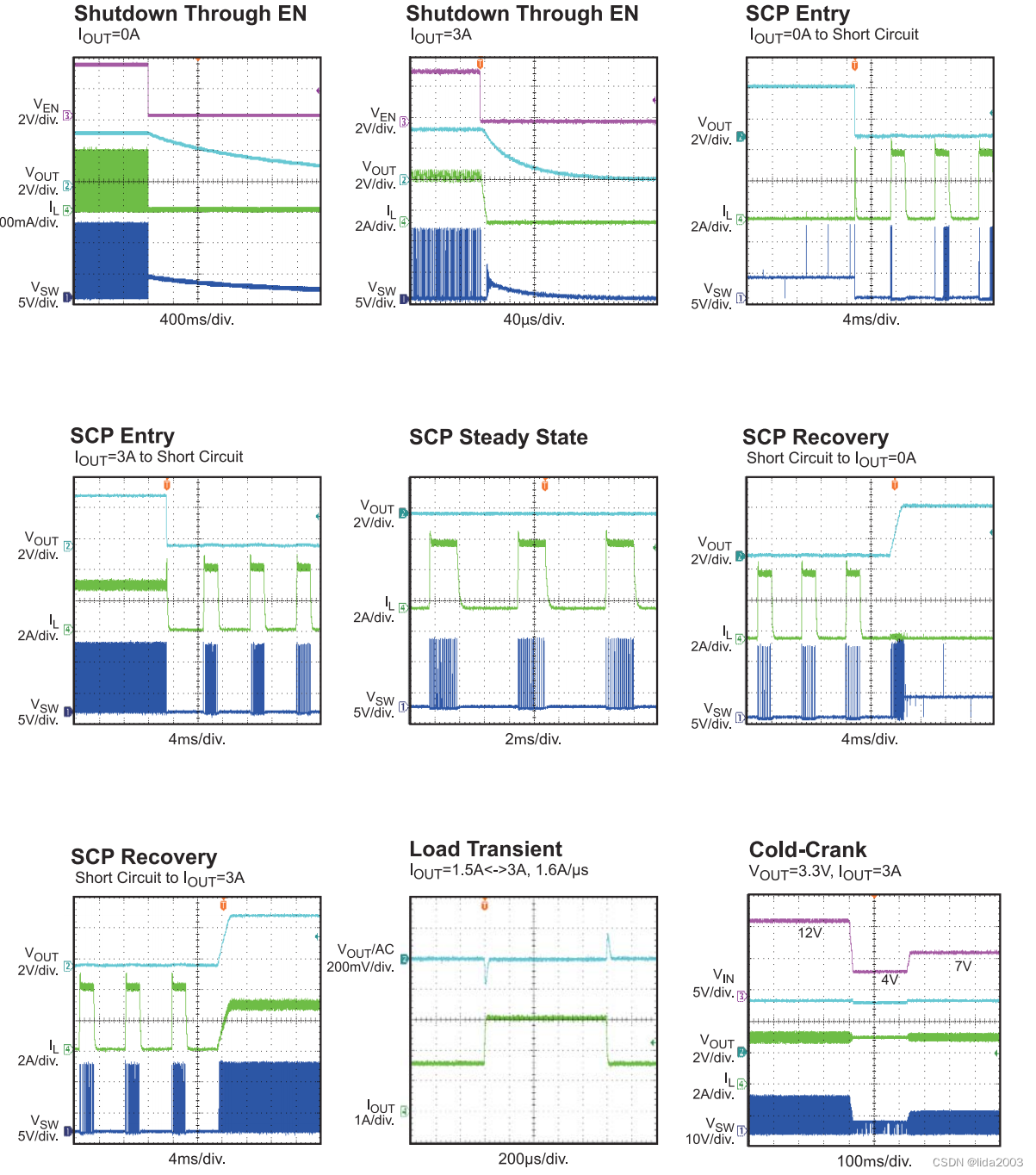

【1】MP9943, High Efficiency 3A Peak, 36V, Synchronous Step Down Converter with Power Good
