压力容器分析设计 - (5)内压锥壳

接前文：压力容器分析设计 - (4)球壳/半球封头

---

本文介绍 GB/T 4732.3-2024 内压锥壳段计算的基本原理、输入输出数据及计算书样式。

01引言

内压作用下的薄膜应力分布，锥壳与圆筒相比，相同点是都有两个方向的应力，且都是环向应力为轴向应力的2倍，不同点是圆筒两方向的应力大小沿轴向、周向不变，而锥壳两方向的应力沿轴向变化。随直径增大，应力水平也变高，为此，最大应力发生于大端，且为环向应力。

锥壳的厚度计算公式是以锥壳大端处第二曲率半径为半径的内压圆筒的厚度计算式，最大环向应力控制在1倍设计应力强度，成分是薄膜应力。

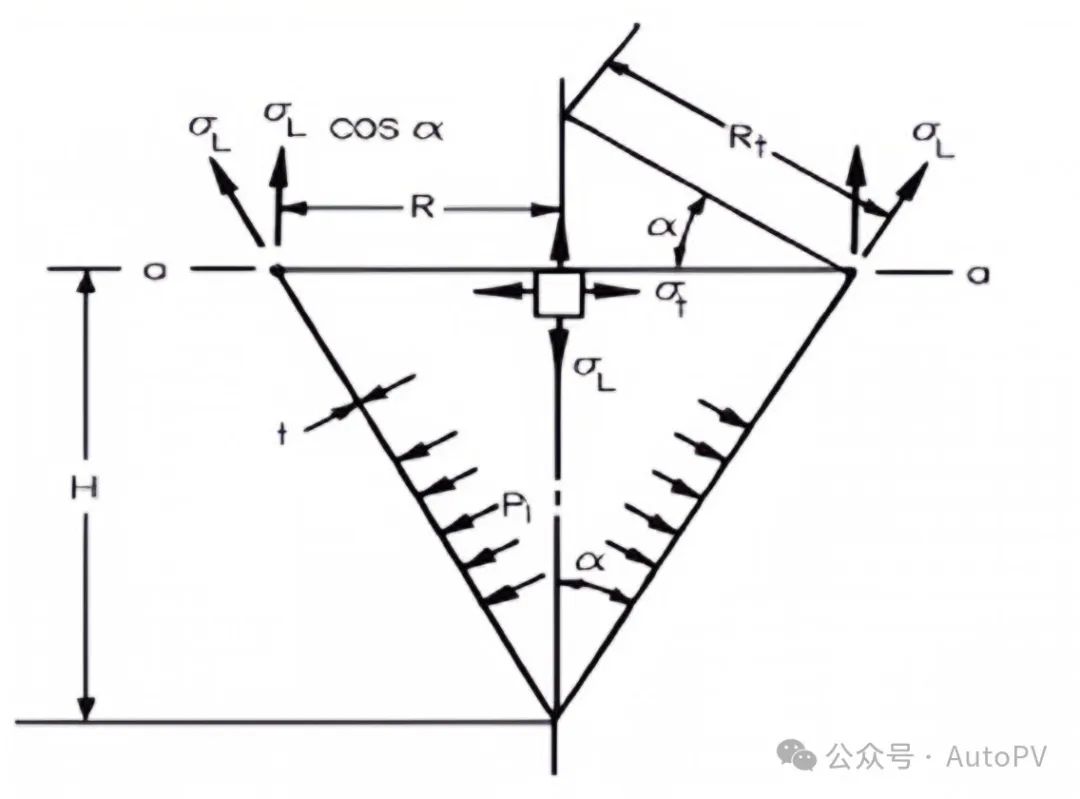

说明：

α：锥壳半顶角；

σL：轴向应力；

σt：环向应力；

R：大端半径；

Rt：大端处第二曲率半径。

随半顶角α的增大，在内压作用下的锥壳受力越接近平板，受力也从薄膜应力起主要作用转变为主要以弯曲应力起主要作用。

对于除大端处的锥壳其余部分，因直径的减小，周向应力和所需计算厚度也相应减小，整个锥形封头都按锥壳大端取同一厚度是偏于安全的。因此，对于大型设备的锥壳段，可根据制造条件而分段取不同的厚度，此时应根据各锥壳分段处大端内直径作为计算点的尺寸分别确定各段的厚度。

由于和两端圆筒连接处有整体结构不连续，本文内容仅适用于远离两端局部应力影响的锥壳段，两端连接处需考虑结构不连续的影响单独计算。

02计算输入

菜单中选择 内压壳体 → 锥壳，输入名称（不能和已有的重复）添加到当前计算（可以无限添加计算项，出计算书时，可以勾选）。

已经添加的计算项，双击名称可以修改。

锥壳数据如下所示：

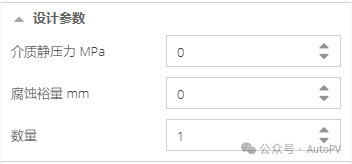

设计参数 👇

介质静压力：当前元件的操作介质静压力，小于设计压力的5%时，可忽略不计。

腐蚀裕量：介质为压缩空气、水蒸气或水的非合金钢或低合金钢制容器，腐蚀裕量不应小于1mm。

数量：仅影响表面积、体积、重量等几何参数，对强度计算无影响。

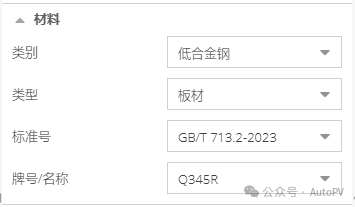

材料 👇

材料层级关系：类别 → 类型 → 标准号 → 牌号/名称，具有级联关系，请依次选择。

管理员可以在后台新增材料、编辑材料特性（负偏差、密度、泊松比、设计应力强度、屈服强度、抗拉强度等）。

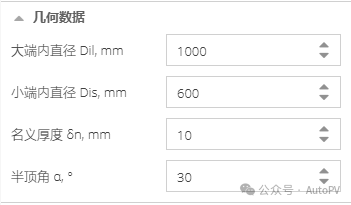

封头尺寸 👇

名义厚度：材料厚度，用于查询许用应力、厚度校核及计算表面积、容积、重量等。

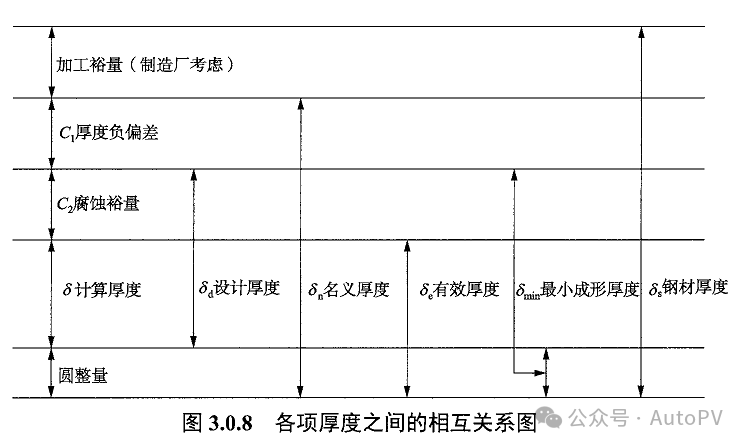

封头各厚度之间的关系：

03实时计算结果

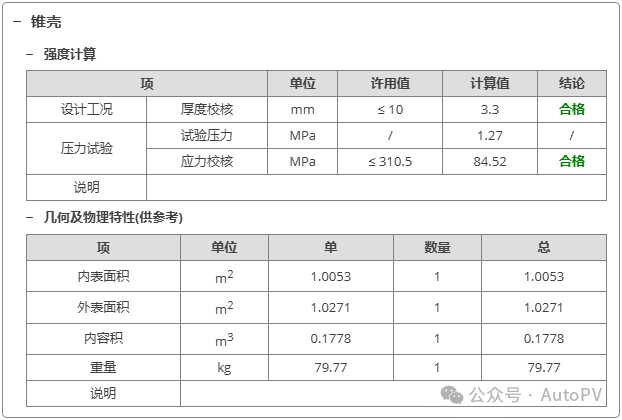

实时计算结果 👇

04计算书样式

公网只支持下载PDF格式计算书，私有部署实例支持Word计算书下载。

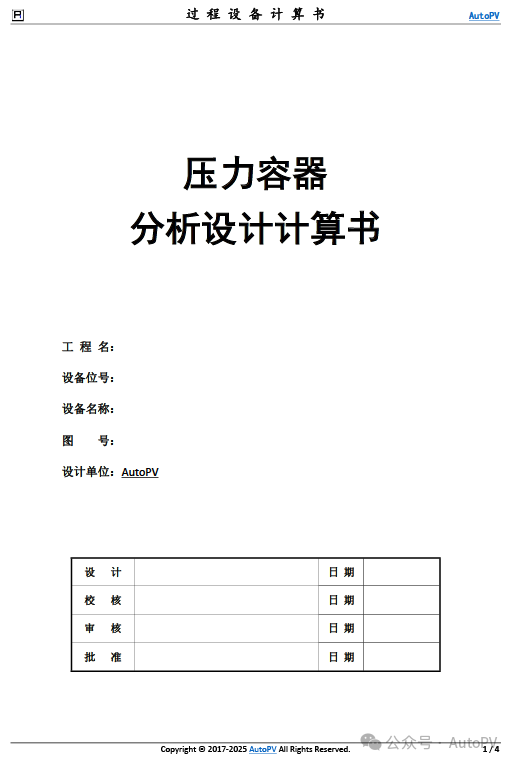

1、封面

设计单位：默认取 AutoPV，当用户在个人资料里填写了公司信息时，取用户填写的值。

工程名、设备位号、设备名称、图号取主体数据输入中的对应项，无输入则留空。

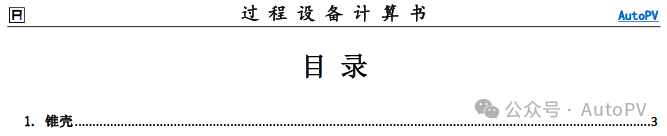

2、目录

根据计算项动态生成，带页码单击可跳转。

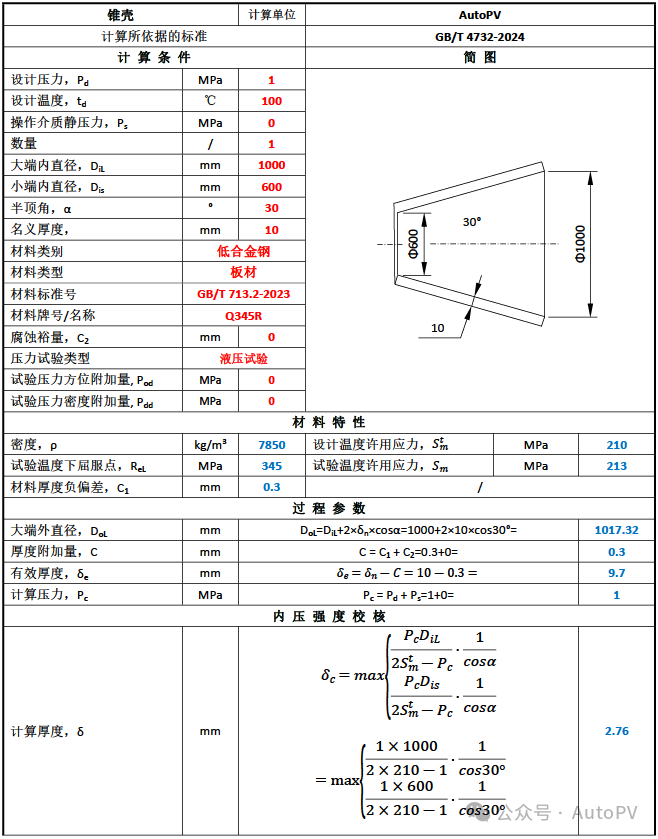

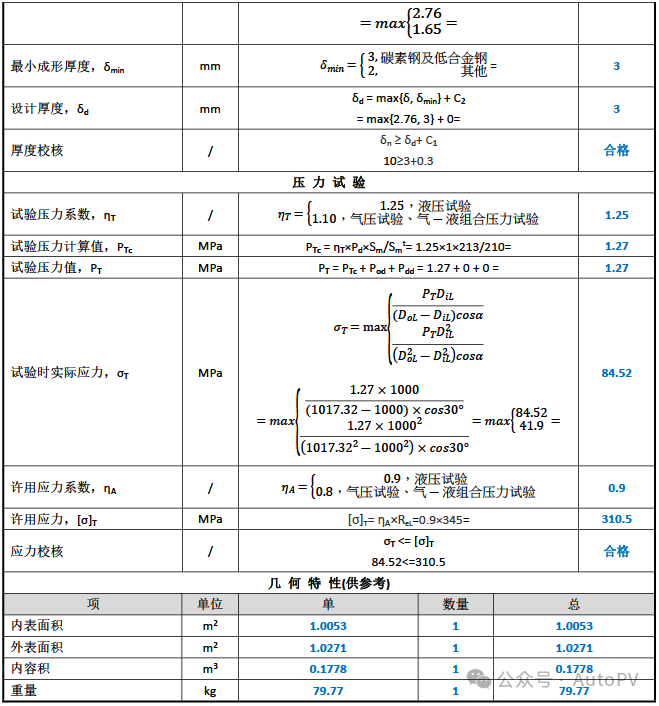

3、计算书

👆 说明：红色为输入项，蓝色为程序生成的数据。计算内容包括：内压强度（厚度）计算及校核，压力试验，表面积、容积、重量等。

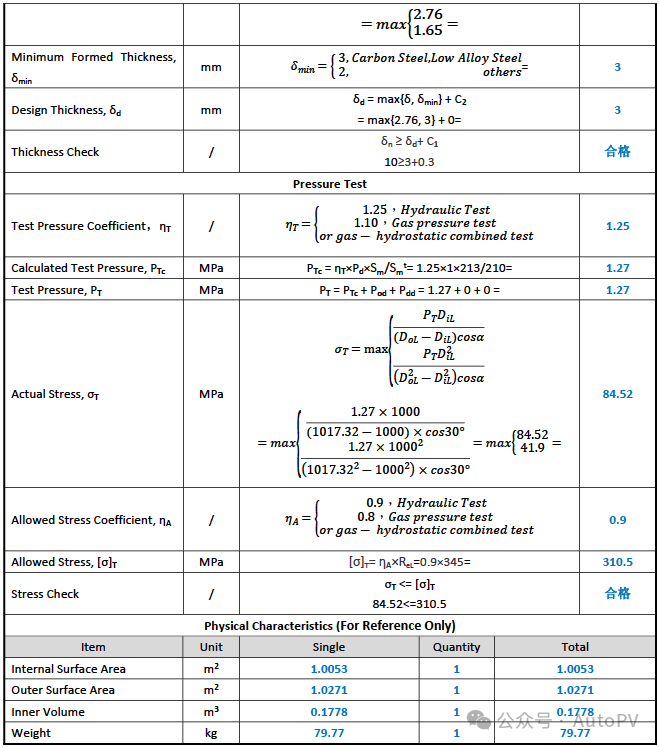

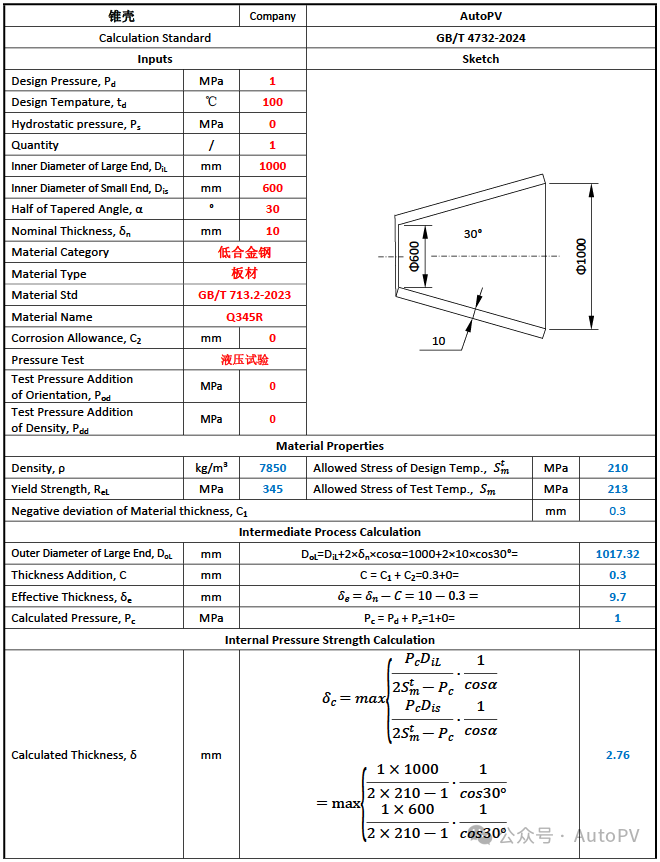

4、英文计算书

05软件如何使用

AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

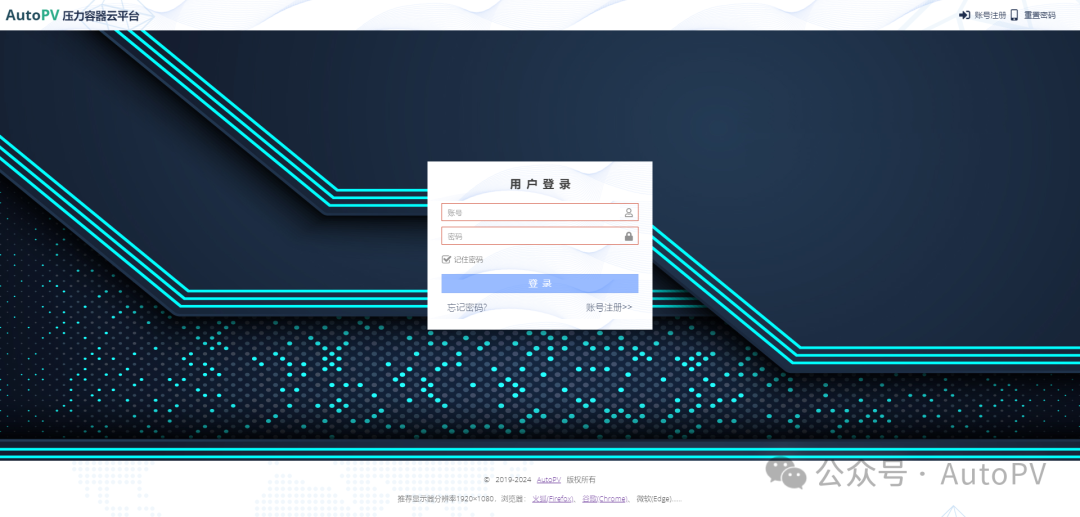

电脑浏览器访问 autopv.cn - 立即体验。没有账号的话用手机号注册。

单击顶部 [分析设计] 菜单 👇

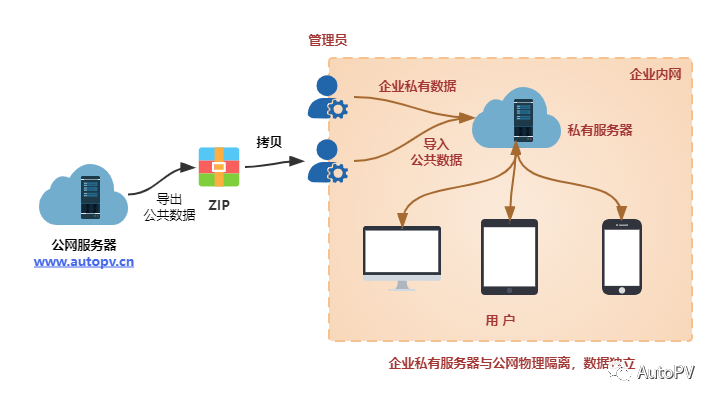

无法访问外网的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
