桨-轴密封设计专题主要包括：密封动力损耗计算、填料密封强度设计及填料密封泄漏量计算。
本文是桨-轴密封设计专题的第二篇：填料密封泄漏量计算。
01引言
填料密封是用填料堵塞泄漏通道的一种密封方式，填料易磨损，密封可靠性差，应定期维护。

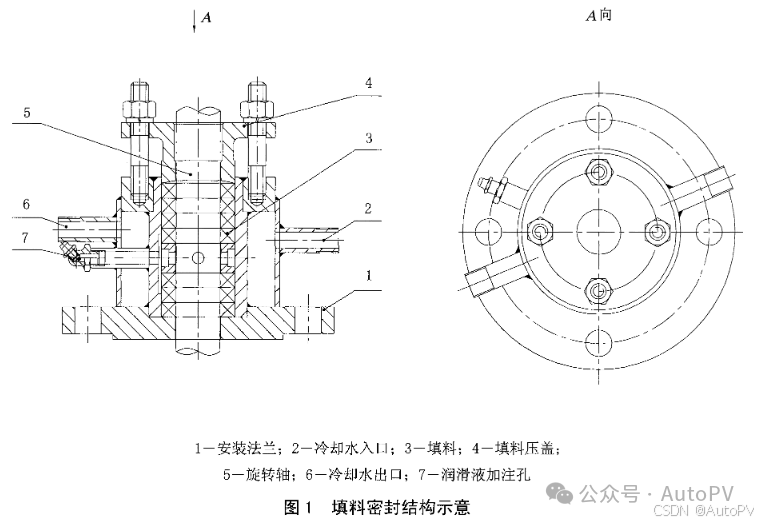

下图为带冷却夹套填料密封结构示意图。
填料密封泄漏量较大，通常比机械密封泄漏量的百倍还多。填料与轴间隙小，泄漏少。漏液按层流认定，泄漏量计算公式如下：
式中：
Q —— 填料密封泄漏量，mm³/s；
d —— 轴径，mm；
cr —— 直径间隙，mm；
η —— 液体动力黏度系数，Pa·S；
L —— 填料与轴的接触长度，mm；
△p —— 填料两侧的压差，Pa。
填料密封不宜用于搅拌容器内压力大于1.6MPa（G）或温度大于300℃的场合。
常用填料材料有绞合填料、编结填料、塑性填料、金属填料，搅拌设备轴封中较多采用的是编结填料型式。
注：以上内容摘自SH/T 3150-2016《石油化工搅拌器工程技术规范》，AutoPV按此编制了填料密封泄漏量的计算软件。
02数据输入

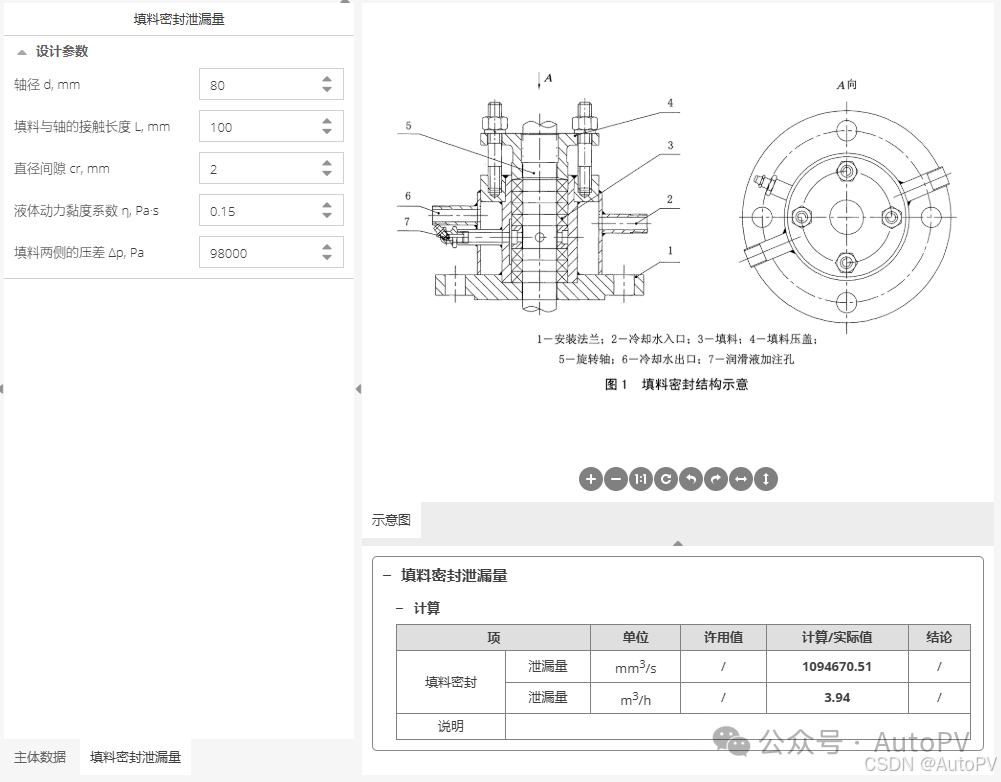

软件界面 👇

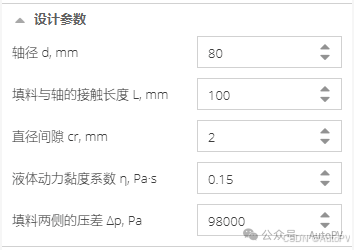

设计参数 👇
所需输入数据有轴径、填料与轴的接触长度、直径间隙、液体动力粘度系数及填料两侧压差。
03计算结果及计算书

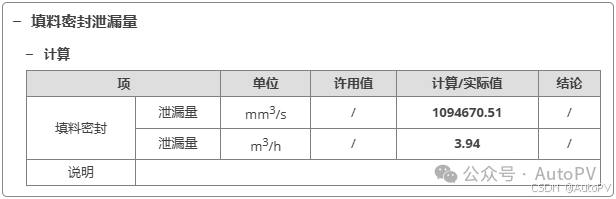

实时计算结果 👇
注：输入数据变化后，程序会自动重新计算，保证结果实时性。

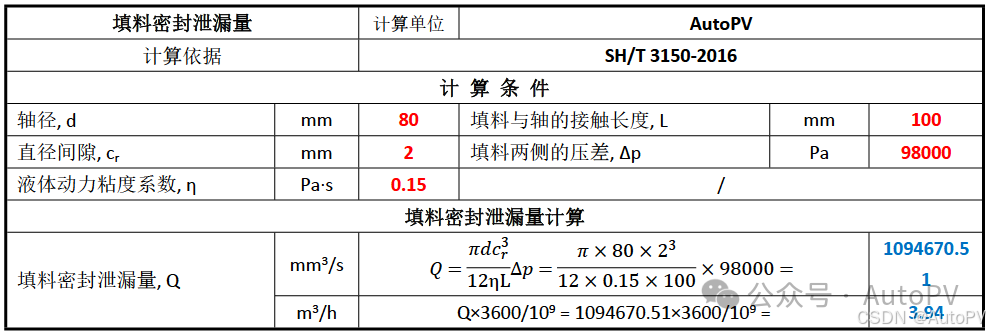

计算书 👇
注：公网会员支持下载PDF格式计算书，私有部署实例支持下载Word格式计算书。
04软件如何使用？
AutoPV采用B/S(浏览器/服务器)+C/S(客户端/服务器)架构，全部数据存储在服务器，用户无需安装，浏览器就可随时随地使用。

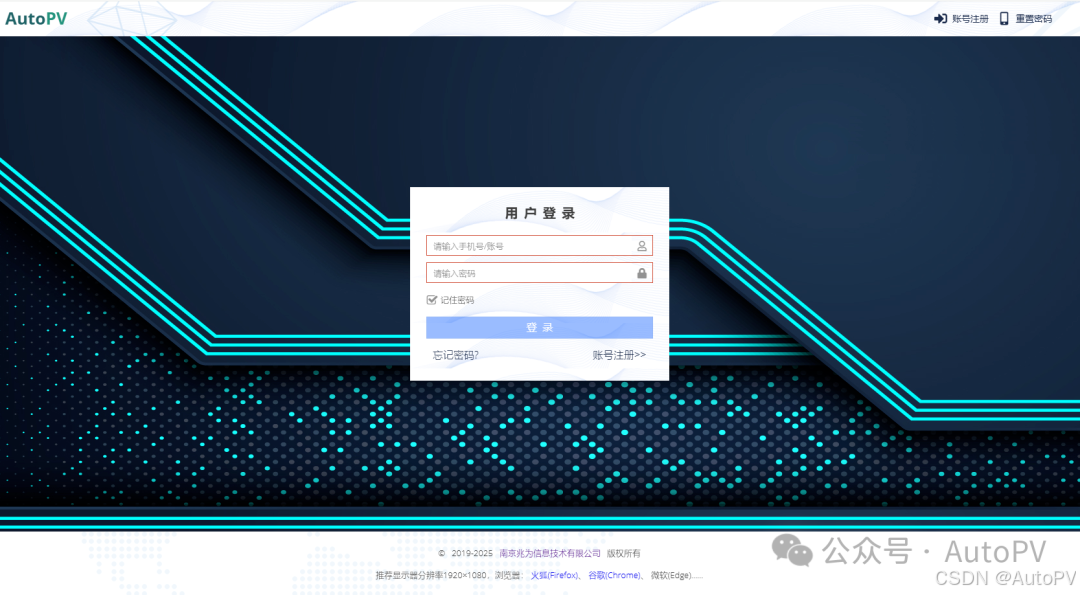

电脑浏览器访问 autopv.cn - 立即体验，没有账号的话用手机号注册。

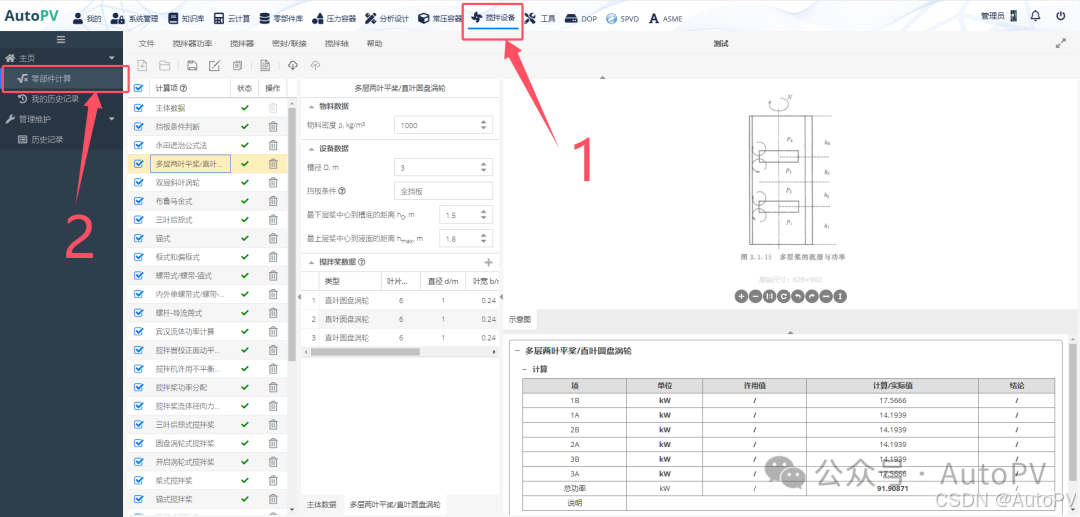

单击顶部 [搅拌设备] 菜单 👇

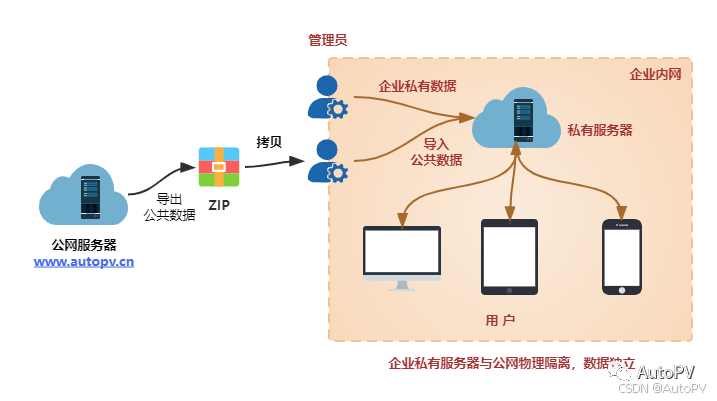

无法访问的用户，可以将 autopv.cn 域名加入网络白名单，或者企业内网私有部署：
