本次实验自己实现的sobel效果还是比opencv中的Sobel函数效果差一些,opencv中应该加了一些效果优化的东西,鉴于自己实现的代码还需要继续优化,Roberts算子和canny算子等就不一一实现了。
sobel算子是一个离散的一阶差分算子,用来计算图像亮度函数的一阶梯度之近似值。在图像的任何一点使用此算子,将会产生该点对应的梯度矢量或是其法矢量。
主要是通过计算X、Y方向查分绝对值求和,公式如下
自实现代码如下:
int picProcessBasics::IMGSobel(IplImage* pImg,IplImage* pDestImg)
{
int FilterW=0;
int FilterH=0;
int FilterCenterX=0;
int FilterCenterY=0;
int aValue[64]={0};//滤波掩模
int tempV=0;
FilterW=3;
FilterH=3;
FilterCenterX=1;
FilterCenterY=1;
cvCopy(pImg,pDestImg,0);
for(int i = FilterCenterY; i < pImg->height-FilterH+FilterCenterY+1; i++){
for(int j = FilterCenterX; j < pImg->width-FilterW+FilterCenterX+1; j++){
// 读取滤波器数组
for (int k = 0; k < FilterH; k++)
{
for (int l = 0; l < FilterW; l++)
{
// 指向DIB第i - iFilterMY + k行,第j - iFilterMX + l个象素的指针
aValue[k * FilterW + l] = pImg->imageData[pImg->widthStep * (i - FilterCenterY + k) + (j - FilterCenterX + l) ];
}
}
//tempV= aValue[0]+aValue[1]+aValue[2]+aValue[3]+aValue[5]+aValue[6]+aValue[7]+aValue[8]-8*aValue[4];
tempV= abs(aValue[6]+2*aValue[7]+aValue[8] - (aValue[0]+2*aValue[1]+aValue[2]))+\
abs(aValue[2]+2*aValue[5]+aValue[8] - (aValue[0]+2*aValue[3]+aValue[6]));
if(tempV>255)
tempV=255;
else if(tempV<0)
tempV=0;
pDestImg->imageData[pDestImg->widthStep * i + j ]= tempV; //pImg->imageData[pImg->widthStep * i + j ] - tempV;
}
}
return 0;
}

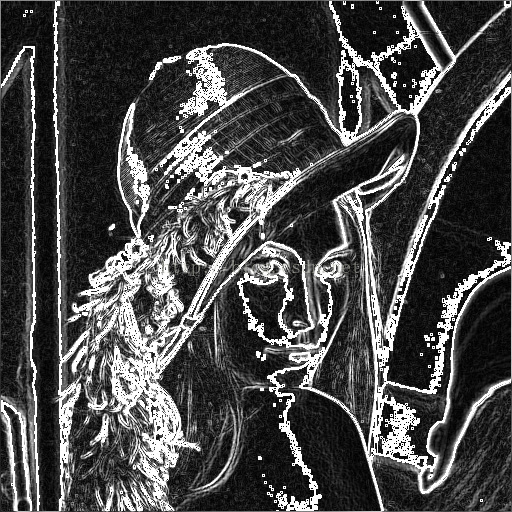

效果如下:

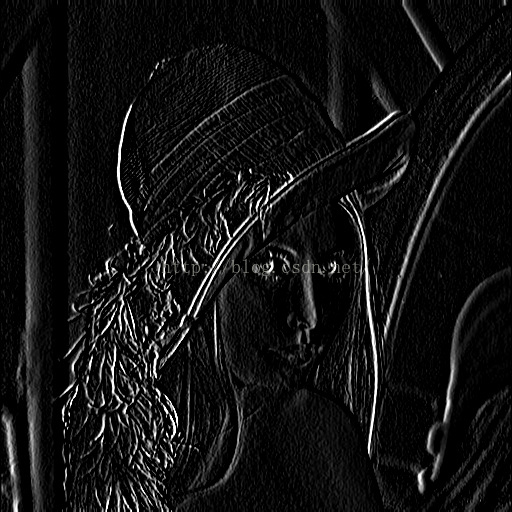

opencv函数 Sobel( imgDest, tempTest, CV_16S, 1, 0, 3, 1, 1, BORDER_DEFAULT );效果如下:
