针织面料大全

针织面料大全

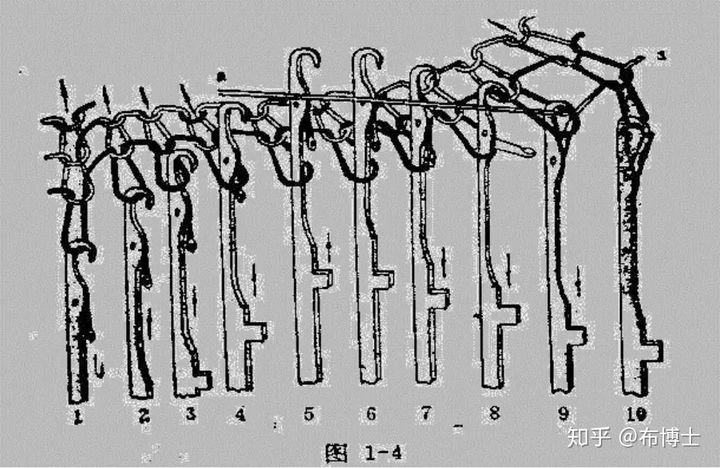

利用织针，将一根或多根由纬向喂入的纱线依次弯曲成一系列的线圈，再将此次生成的新线圈与前次生成的旧线圈相互串套，就构成了针织织物。成圈(K)、集圈(T)、浮线(W)。

1. 基本面料

汗布（Jersey）、单珠地（Pique）、双珠地（Lacoste）、毛巾布、毛圈布是最常规和最流行的针织单面织物。罗纹（Rib)、棉毛布（Interlock)、法式罗纹(French Rib)。应用不同的整理方法，采用不同的纱支、纱类以及调节不同的针织工艺和张力，我们可以达到不同的客户要求和风格面料，手感、物理特性以及各种不同的功能。

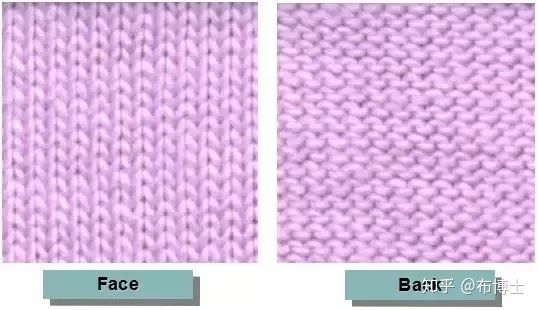

普通汗布(Normal Jersey)

汗布是由连续的成圈组织组成的，汗布包括普通汗布、交织汗布（Plated jersey）以及氨纶汗布等。

交织汗布(Plated Jersey)：交织汗布是由两种不同的纱(不同纱类或不同颜色)在同一时间进行成圈针织而形成的，棉和涤纶交织汗布是吸湿快干面料的基本结构面料。

氨纶弹力汗布（Elastic Jersey）：弹力氨纶汗布是一种特别的交织汗布，是由氨纶spandex或杜邦Lycra丝和另外一根纱如棉或涤纶同时针织成圈的结构。

单珠地(Pique)

1. 4模珠地
2. 6模珠地
3. 8模珠地
4. 斜纹珠地(Twill Pique)
5. 运动珠地(Athletic Pique)

（1）网眼珠地面料

珠地网眼面料是由连续的成圈（Knit stitch)和集圈(Tuck stitch)组织构成，包括4模单珠地，6模珠地，8模珠地，斜纹珠地，运动珠地，氨纶珠地等。

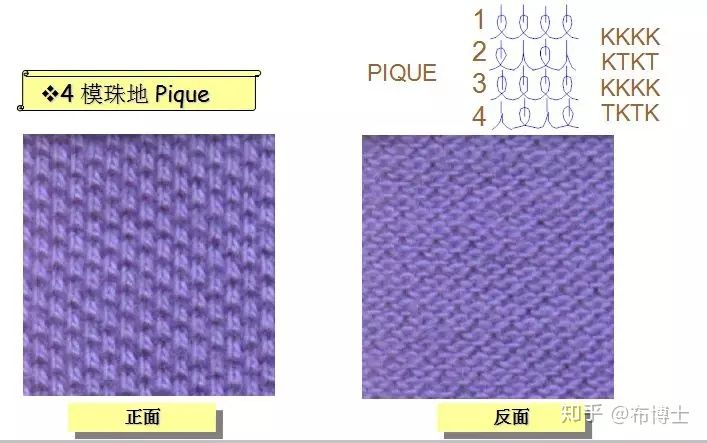

（2）4模珠地（4F Pique）

牛津珠地Oxford pique ：成圈和集圈是不同颜色的纱线。

氨纶珠地：氨纶只在成圈位置进行针织，所以弹力品质比氨纶汗布的差，特别是在水平方向。

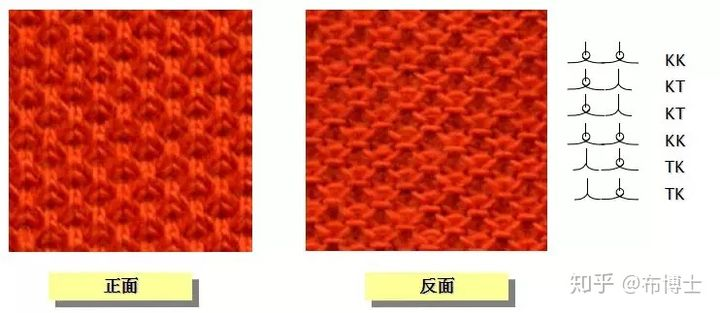

（3）6模珠地（6F Pique）

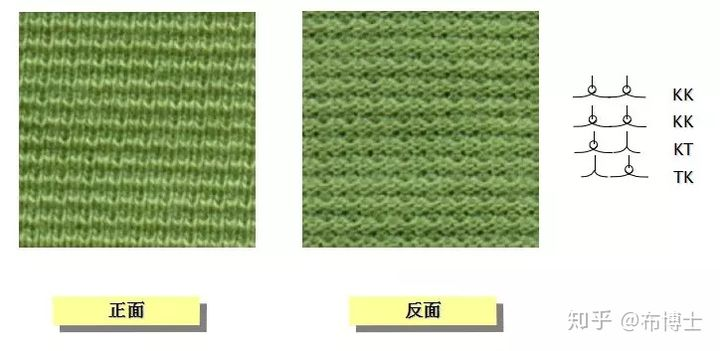

6模珠地的特性是在同一纵路上由连续的一个成圈，两个集圈组成。

（4）8模珠地

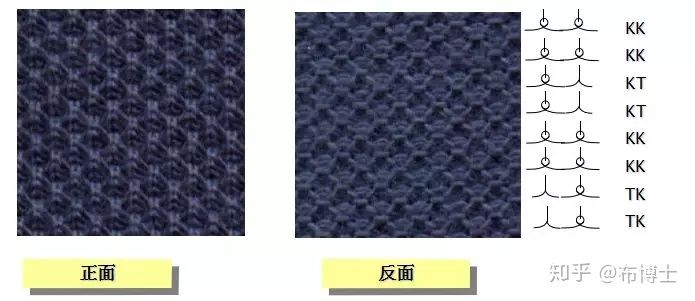

8 模珠地的特性是在同一纵路上连续两针成圈，连续两针集圈。

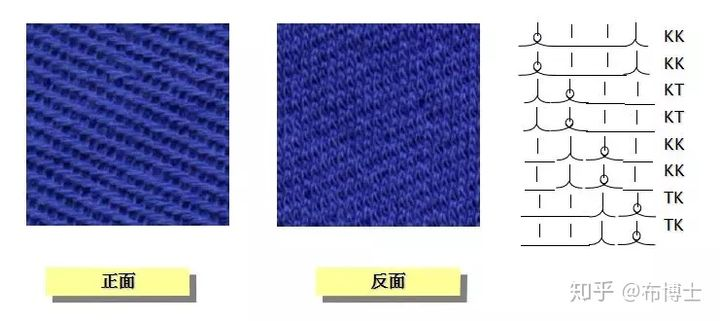

（5）斜纹珠地（Twill Pique）

斜纹珠地的结构是由一个成圈和两个浮线以及一个集圈组织（Float stitch）构成。

（6）运动珠地（Athletic Pique）

斜纹珠地的结构是由两个成圈和一个集圈组织（Float stitch）构成。

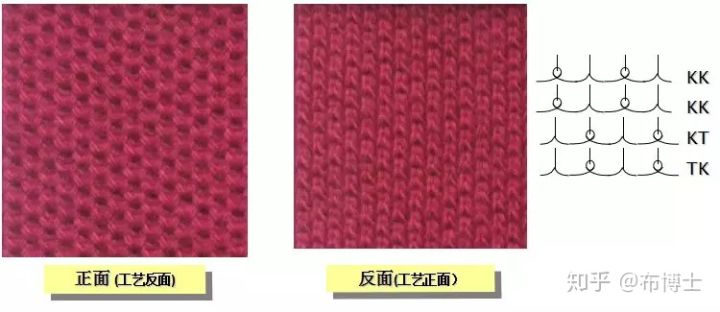

双珠地(Lacoste)

双珠地具有六角网眼的表面。它应当是工艺上的织物反面。

条纹织物(Striped fabric)

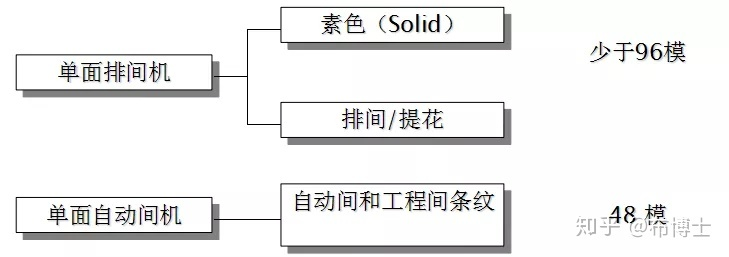

汗布、珠地和双珠地都是单面织物，可以在同一台机器上进行针织。根据花型的要求，有单面排间机(Feed Machine)和自动间针织机(Auto Machine)。

色织彩条面料

总体上讲，排间和自动间机器可以满足不同循环长度的要求。

排间Feed Stripe

S296机型 针径30” 不大于96路 (S/K)

最大循环= 96 / CPI Inches;

自动间Auto Stripe 不多于4个颜色，没有循环长度的限制。

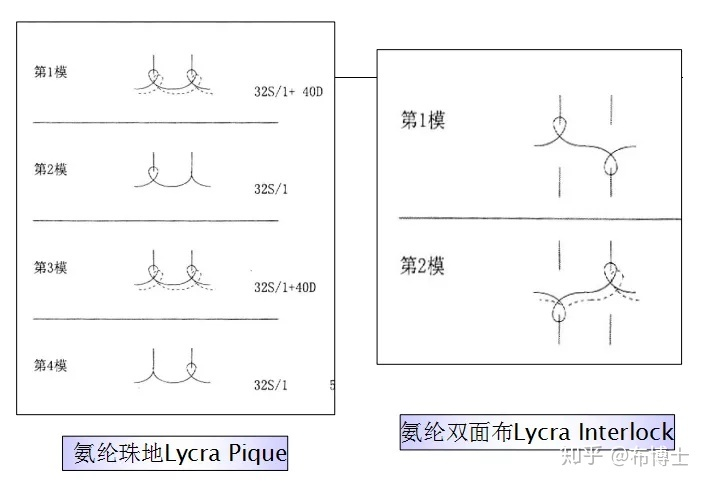

氨纶织物(Spandex fabric)

通常氨纶有：20D、30D、40D、70D

包芯纱Core yarn：棉为表面，芯为氨纶，例如40sX70D 棉包氨纶纱。

氨纶织物需要预定型来提高改善折痕和稳定性。

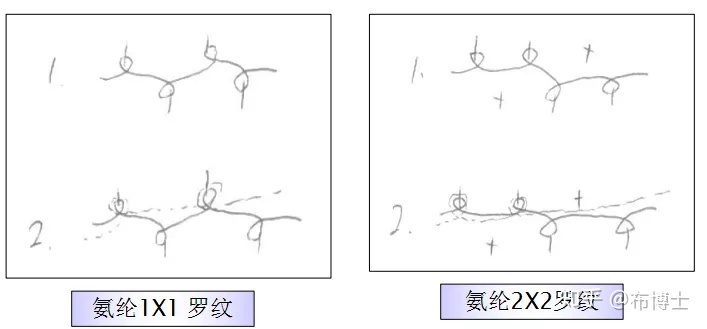

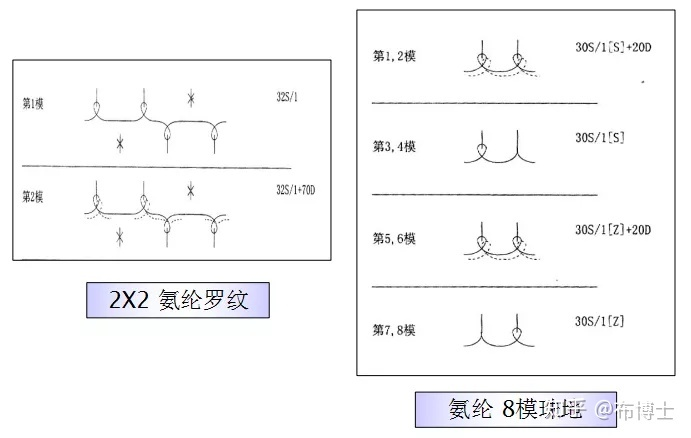

这些面料可以应用氨纶：自动间汗布和单珠地，罗纹以及单面毛圈面料。

这些面料不能使用氨纶：竹节纱和高捻纱面料，双卫衣，吊线织物。

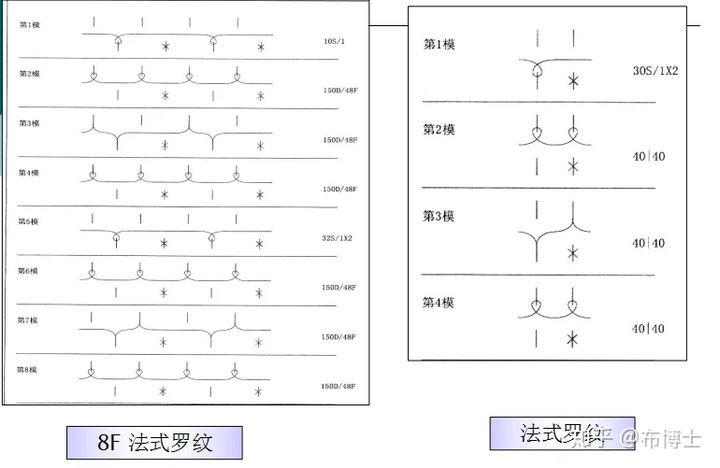

法式罗纹(French Rib)

如果反面是涤纶，正面棉，在反面也会有很多毛羽，可以通过织紧以及增加酶洗，烧毛进行改善。

如果正面和反面的颜色不同，反面的色纱会露在正面，这种问题称为“露底”（grinning through）

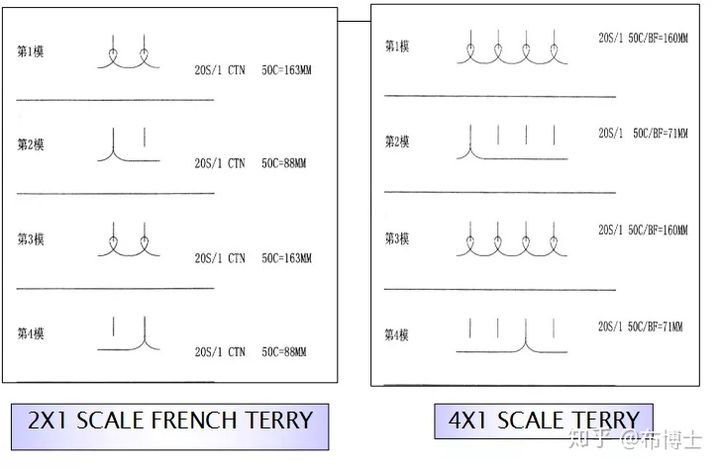

毛圈布(Terry)

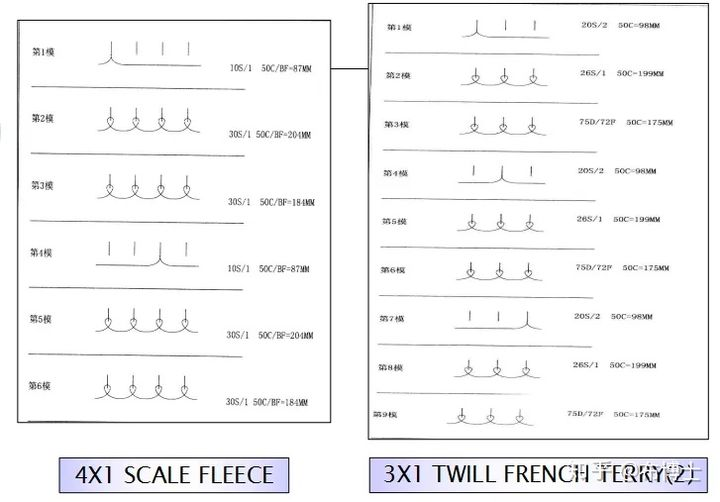

特别的织物结构

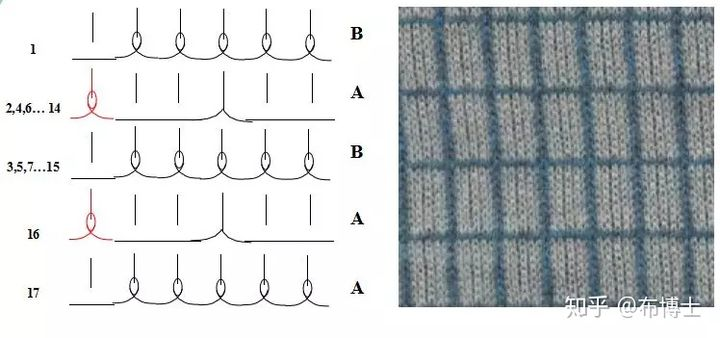

方格提花布(Checker Jacquard)

奥斯曼提花(Ottoman Jacquard)

针织面料常见质量问题

1. 缩水（Shrinkage ）
2. 顶破强力（Bursting ）
3. 纬斜和扭曲（Slanting and Skew ）
4. 纹路（Bowing）
5. 起毛起球（Pilling）

缩水(Shrinkage)

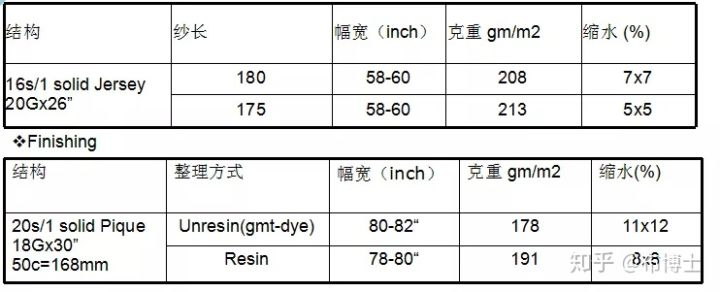

通常，针织面料因结构疏松，其缩水比梭织面料的缩水大很多，对于单面汗布，单珠地，双珠地面料可以达到很好的缩水，一般为7%x7%（AATCC三次抛干），对双面布，罗纹缩水可以达到8%x8%，缩水取决于针织的张力，纱的类型，以及整理方式等因素。

改进方法：

织得更紧密：会改变织物的重量、门幅、手感和风格。

树脂整理Resin Finishing：会降低织物的强力，象成衣染色的定单不能加树脂整理。

预缩Compact ：可提高缩水1-2%

面料洗水Fabric Wash：织物重量和门幅会改变，适合于缩水大于 7x7%的一些疏松面料。

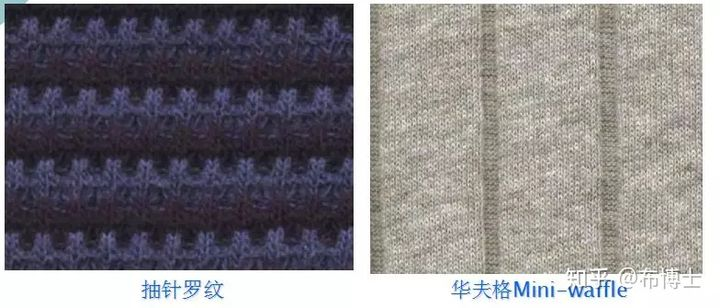

其他典型的结构种类：华夫格、抽针罗纹等。

疏松织物Loose Fabric

轻薄汗布 ANF 20s/1 Beat Up Jersey

低捻面料 40s/2, 30s/2 Low twist Jersey

高捻面料 80s/2 Hi-twist Jersey

6模/8模珠地

其他影响因素

后整理：非树脂整理

原料：氨纶弹力面料，人造棉面料。

对这些面料，可能控制横纵向缩水偏差在3-5%如果面料规格是合理的。

顶破强力(Bursting)

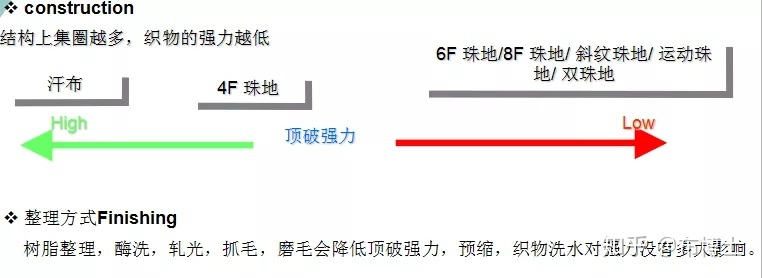

单面织物的顶破强力比双面织物的差，取决于织物结构，整理方式，纱支/纱类，针织纱长，颜色等因素。

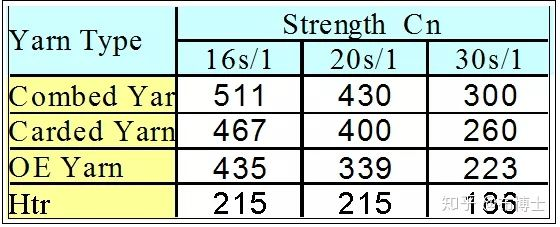

纱的强力：纱的强力是决定面料的最主要因素，所以，纱支、单纱和股线因素很重要。

染整中的大部分工序会降低织物的强力，如下方法可以改进：

1. 降低酶洗的用量
2. 降低树脂用量
3. 织紧织物
4. 用股线代替双纱

纬斜和扭曲(Slanting & Skew)

纬斜Slanting是描述在水平方向针织物表现出来的歪斜的程度，对纬编针织物，纬斜是不能完全避免的,对纬斜的校正是会影响织物的扭曲指标的(skewness)。

扭曲(Skewness)是表征织物在湿处理后织物扭曲的程度指标，如家庭洗水，成衣染色等。

扭曲(Skewness)是单面针织物的主要问题，其主要决定于织物的结构、纱线捻度、整理方式和针织参数等因素。

结构的影响：汗布、单珠地和双珠地等所有的单面针织物容易扭曲。通过调整后整理方式和纱的使用可以得到改善。

纱线参数的影响：捻度越大，扭曲越大，所以高捻度的单面织物显示更大的扭曲。

单纱和股线及双纱的影响：单纱显示更大的扭斜趋势，特别是对高支织物，如50s/1汗布jersey。用股线像60s/2能够降低扭曲的程度和潜在问题；但是对60s/2高捻纱织物的扭曲仍是很大的，这主要是其纱线的捻度很高，股线的捻曲方向不能抵消达到60s/1的水平。对比单纱和股线织物，双纱织物显示最严重的扭曲问题，如 16s/1x2 汗布。

整理工艺的影响：树脂定型以及斜定能够改善扭曲。

斜定会在某种程度上增加纬斜，这主要是更接近织物扭曲发生时的最自然状态。

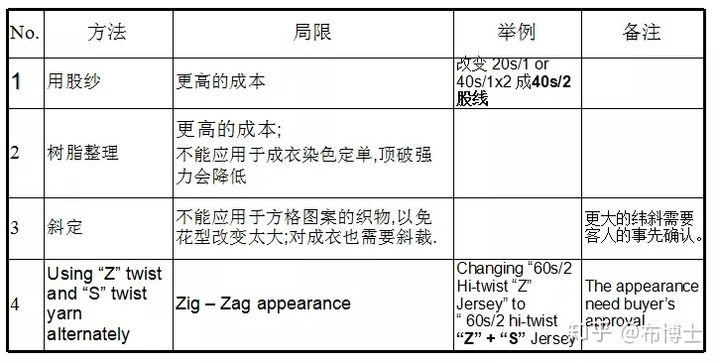

改进方法对比：

纹路和起毛起球(Bowing & Pilling)

纹路Bowing：对结构疏松的织物很容易出现，像双珠地、6模珠地、8模珠地、斜纹珠地、运动珠地以及不稳定的结构。

对汗布和单珠地，如果针织得特别松，织物的门幅越宽，织物的纹路就越容易发生。

改进方法：

1. 针织得更紧密；
2. 改变织物的针筒，减小织物的门幅。

起毛起球性能Pilling：主要取决于后整理方式,织物的结构以及纱的质量。通过树脂整理以及生物酶洗可以改善pilling，但同时会降低强力。

改进方法：

1.织得尽可能紧密

2.利用特殊的剪裁方法

【转载】https://zhuanlan.zhihu.com/p/85589072
