cadence noise分析完成后，通过ADE->results->print->noise summary查看噪声结果时的注意事项。

细心的同学可能会发现一个问题：右图中列表打印的噪声之和并不等于最后给出的总输出噪声。

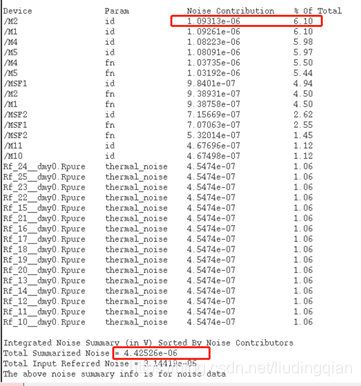

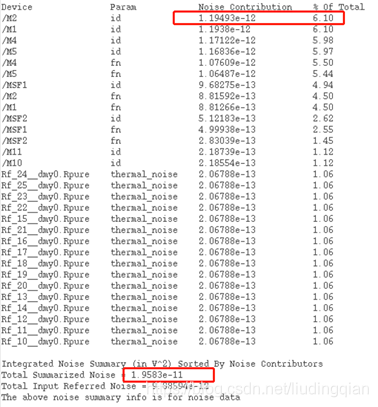

右图以v^2/Hz为单位打印的结果，左图是以v/Hz为√Hz 为单位打印的结果。

在左图里所有的噪声加起来应该是等于总的输出噪声的，1.19493e-12/0.061
