【分光器】工作原理和连纤示意图

工作原理

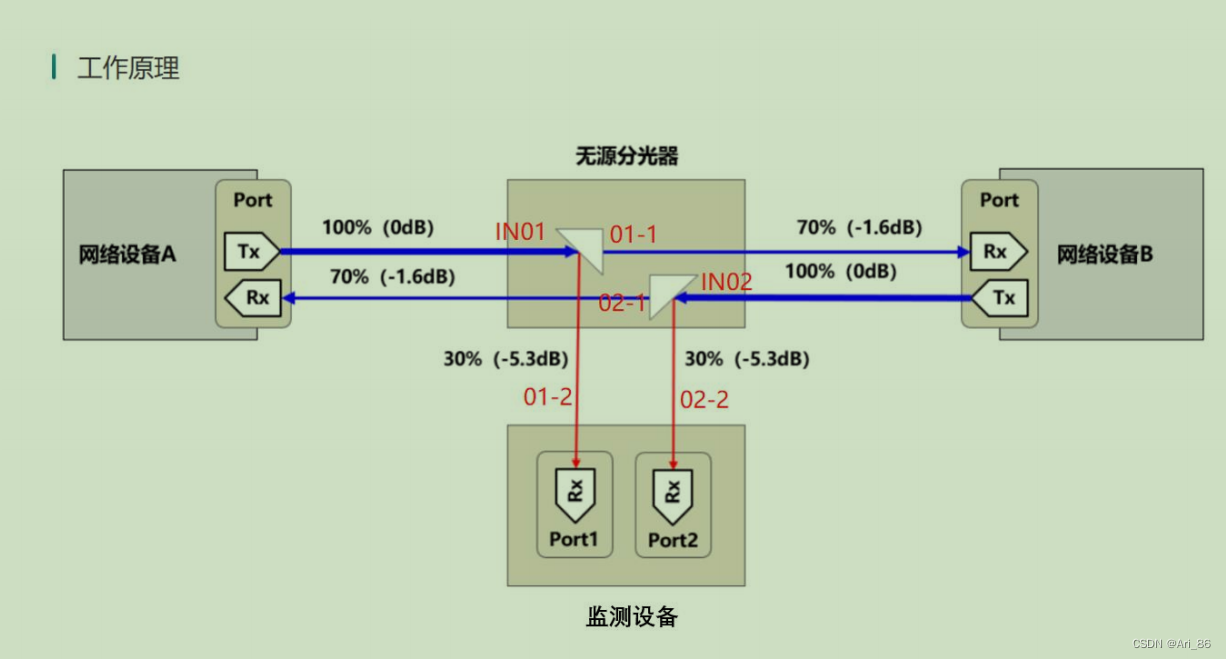

1、分光器：顾名思义它的作用就是分光的，将从外部收到的光分成两个光发给不同的设备；进口叫IN-01口，出口有两个（发给不同的设备），一般是01-1 and 01-2【这是是对端设备的收光口】；记住！分光器的IN口仅用于收光，01-1,01-2口用于发光，发给检测设备还有对应的交换机。原理如图所示：

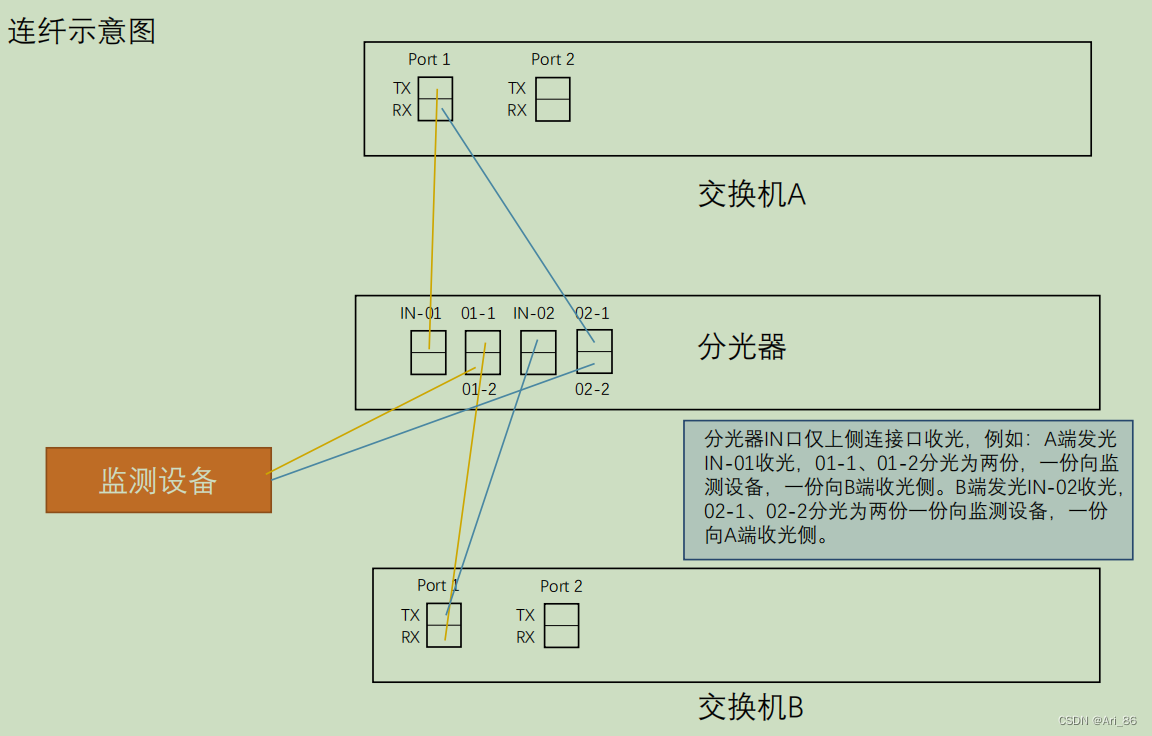

连纤示意图

小结

分光器一般是用在流量清洗区，将公网流量分成两部分，一部分直接发给出口交换机，另一部分发给清洗设备进行检测+清洗。
