基于FPGA的以太网设计（2）----以太网的硬件架构（MAC+PHY）

已于 2024-08-01 08:58:23 修改
阅读量1.5w 收藏 9
点赞数 7
分类专栏： FPGA接口与协议 文章标签： fpga开发 Verilog Xilinx 以太网 FPGA以太网 FPGA altera
于 2024-07-22 09:44:44 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wuzhikaidetb/article/details/140601087
版权

目录

1、概述

2、什么是PHY？

3、什么是MAC？

4、什么是网络变压器？

5、什么是RJ45？

6、什么是传输介质

6.1、同轴电缆

6.2、双绞线

6.3、光纤

         文章总目录点这里：《FPGA接口与协议》专栏的说明与导航

1、概述

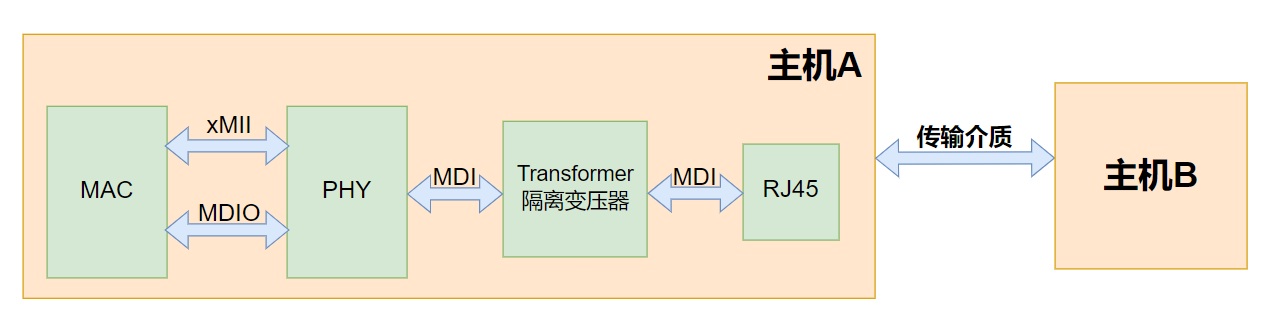

        以太网的电路架构一般由MAC、PHY、变压器、RJ45和传输介质组成，示意图如下所示：

image-20240721114534911

        需要注意的是，上图是一个简化了的模型，它描述的是两台主机之间的直接连接，但在实际应用中基本都是多台主机构成的局域网，它们之间并不直接相连，而是通过交换机Switch来进行转接。关于这部分内容可以参考：
