stc8h8k64u---单路PWM输出任意频率和任意占空比

i只喝怡宝

已于 2024-12-14 11:20:49 修改

阅读量599

点赞数

分类专栏： STC8H8K64U学习记录文章标签：单片机 51单片机 c语言

于 2024-11-02 17:34:04 首次发布

本文链接：https://blog.csdn.net/lj2407727730/article/details/143451813

版权

STC8H8K64U学习记录专栏收录该内容

9 篇文章 ¥19.90 ¥99.00

订阅专栏

超级会员免费看

注意事项：1.本程序只需定义主频，定义想要的PWM频率和占空比即可
2.共有两组PWM—PWMA和PWMB.
第一组 PWM 定时器/PWMA 有 4 个通道（ PWM1P/PWM1N、 PWM2P/PWM2N、 PWM3P/PWM3N、PWM4P/PWM4N），每个通道都可独立实现 PWM 输出（可设置带死区的互补对称 PWM 输出）、捕获和比较功能；

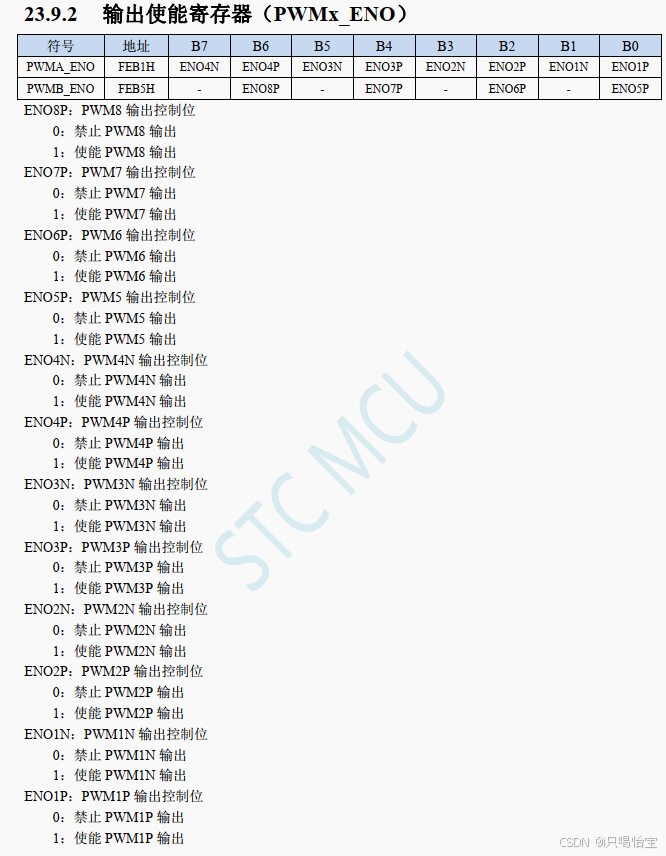

在这里插入图片描述

              第二组 PWM 定时器/PWMB 有 4 个通道（ PWM5、 PWM6、 PWM7、 PWM8），每个通道也可独立实现 PWM 输出、捕获和比较功能。两组 PWM 定时器唯一的区别是第一组可输出带死区的互补对称 PWM，而第二组只能输出单端的 PWM，其他功能完全相同。
           3.当使用第一组 PWM 定时器输出 PWM 波形时，可单独PWM1P/PWM2P/PWM3P/PWM4P 输出，也可单独使能 PWM1N/PWM2N/PWM3N/PWM4N 输出。例如：若单独使能了 PWM1P 输出，则 PWM1N就不能再独立输出，除非 PWM1P 和 PWM1N 组成一组互补对称输出。
