vtkTransform的一点理解

本文详细介绍了VTK库中的vtkTransform类,包括其在可视化中的重要性,以及它如何通过基类vtkAbstractTransform实现空间变换,如平移、旋转和缩放。着重剖析了vtkHomogeneousTransform和vtkLinearTransform的特点,并以Translate函数为例解析了其内部执行逻辑。
摘要由CSDN通过智能技术生成

基本功能

vtkTransform是vtk中的一个变换类,用于对象的空间变换,例如平移、旋转、缩放等,是可视化管线流程的重要的类

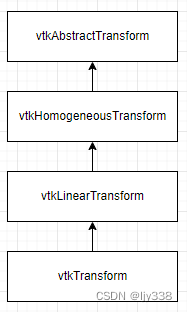

继承层次

vtkAbstractTransform

vtkAbstractTransform是所有几何变换类的基类, 提供了管线机制。基类中包括几个主要的变换函数如下图所示,用来对点、点的法向量、点的向量进行变换。

void TransformPoint();
void TransformNormalAtPoint();
void TransformVectorAtPoint();

vtkHomogeneousTransform

齐次坐标变换矩阵,该变换可以用一个4×4的矩形来表示,通过GetMatrix()可以获得该矩阵。

有一个矩阵成员变量

vtkMatrix4x4* Matrix;

vtkLinearTransform

线性变换矩阵,实现12自由度的仿射线性变换,有x,y,z三个坐标分量,每个分量包括平移、旋转、缩放、剪切/错切四种变换,所以一共12自由度。

主要接口函数及实现

vtkTransform基本操作

以Translate函数为例,简单分析程序内部的执行逻辑。

1、调用Concatenation->Translate

void Translate(double x, double y, double z)
{
    this->Concatenation->Translate(x, y, z);
}

可以看到,对vtkTransform的Translate调用,内部转换为Concatenation->Translate调用。Concatenation是vtkTransformConcatenation类的实例,提供了
