TYPE-C12PIN接口电路

已于 2024-01-15 14:22:44 修改
阅读量7.1k 收藏 21
点赞数 4
文章标签： PCB
于 2022-12-02 10:22:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/lllmeimei/article/details/128143672
版权
本文介绍了USB电路的设计原理，包括16/12PIN封装的实际含义、接口特性以及经典电路的实现方式。详细解释了各个引脚的功能，并通过示意图展示了如何通过简单的电阻配置来实现USB的数据传输。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述▬▬▬▬▬▶USB电路◀▬▬▬▬▬

⚔️知识扫盲

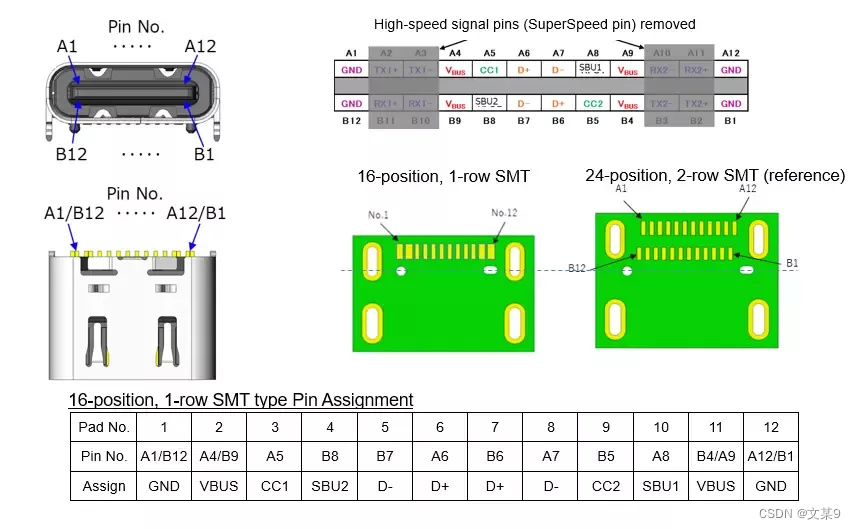

16PIN封装只有12个PIN脚，所以16/12PIN其实说的就是同一种型号

⚔️接口特点

接口可以正反插，所以引脚都是成对存在的

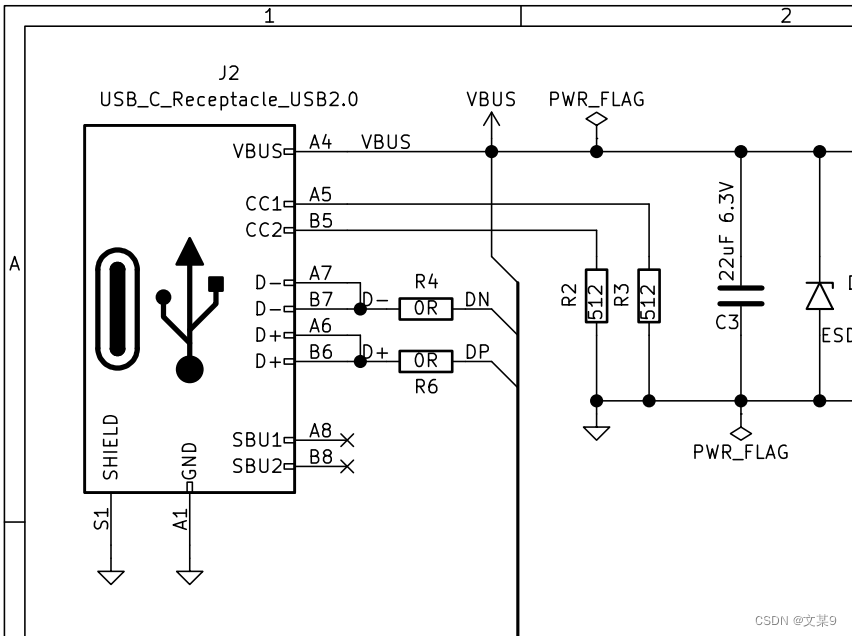

⚔️可以实现USB通信的经典电路（如图）

VBS-VCC

A5,B5接电阻拉地

A7,B7串联接电阻成为DN

A6,B6串联接电阻成为DP

GND拉地 外壳拉地

在这里插入图片描述

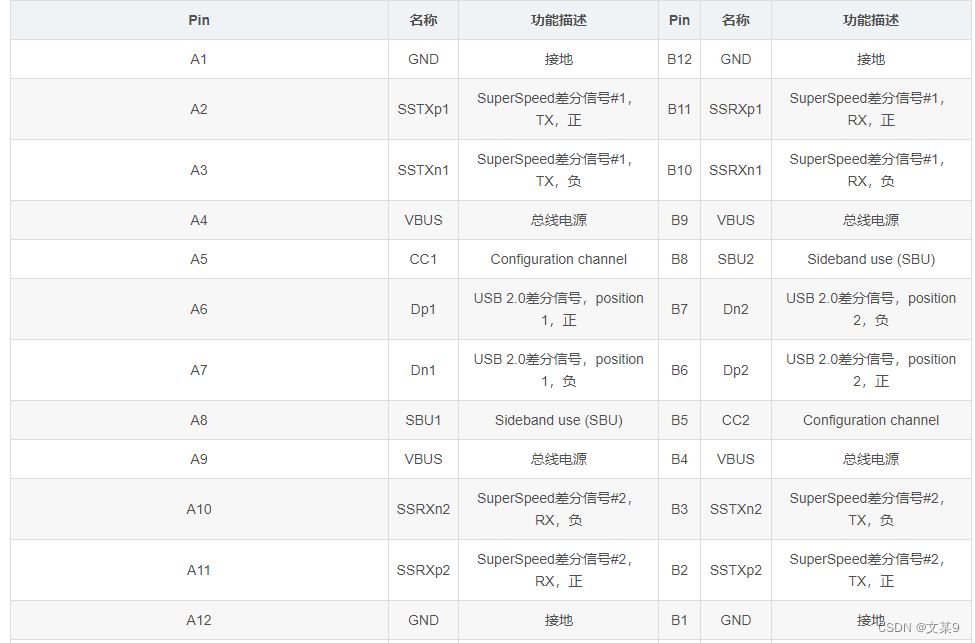

⚔️所有引脚介绍

在这里插入图片描述

在这里插入图片描述
