Type C接口的PCB布局布线要求

本文详细介绍了USBType-C接口的特点,包括其纤薄设计、高速传输和电力传输能力。重点讲述了PCB设计要求,如ESD防护、差分信号布局、CC引脚功能以及高速信号连接器的选择和设计规范。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

USB Type C,又称为USB-C。需要注意的是Type-C只是一种接口,和USB的版本没有任何关系。该接口的亮点在于更加纤薄的设计、更快的传输速度(最高10Gbps以及更强悍的电力传输(最高100W)。

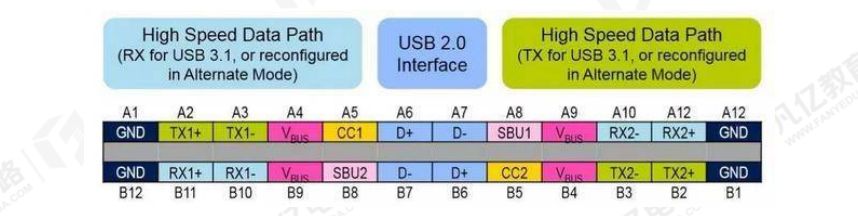

Type-C双面可插接口最大的特点的支持USB接口双面插入,主要面向更轻薄、更纤细的设备。以下如图7-23所示,为Type-C接口的管脚定义



图1 Type C接口的管脚定义


Type C接口的PCB设计要求:

1、ESD、共模电感器件靠近Type C接口,放置的顺序是ESD→共模电感→阻容;同样也要注意ESD 和Type C的距离,留有一定的间距,考虑后焊情况。

2、TX信号线的耦合电容应靠近接口放置,RX信号线的耦合电容由设备端提供,如图2所示;


### Type-C 16Pin 接口差分走线设计规范与注意事项 #### 设计规范 在Type-C 16Pin接口中,差分对的设计至关重要。为了确保信号完整性并减少电磁干扰(EMI),差分对内的延迟差异应尽可能减小至50皮秒(ps)以内[^2]。理想情况下,这类高速接口的延迟差应在20ps到30ps之间。 对于USB Type-C连接器中的差分线路,通常涉及到多个差分对,如TX/RX数据传输路径以及CC配置信道等。每一对都需遵循严格的布线规则: - **匹配阻抗**:保持差分对之间的特性阻抗一致非常重要。一般建议维持在85Ω~100Ω范围内。 - **长度匹配**:同一组内的两条线应该具有几乎相同的物理长度来最小化相位偏差。这有助于降低因时间偏移引起的反射噪声和其他形式的失真。 - **间距控制**:相邻两根导体中心距离应当固定不变,并且远离其他可能引起串扰的元件或迹线。 #### 注意事项 当处理Type-C 16Pin接口时还需注意以下几点: - **避免锐角转弯**:尽量采用圆滑过渡而非直角转角的方式布置PCB上的铜箔轨迹,因为后者容易造成不必要的辐射发射源点。 - **屏蔽措施**:如果空间允许,在敏感区域周围增加接地平面可以有效抑制外部干扰进入电路板内部;同时也可以考虑使用金属外壳包裹整个模块以增强防护效果。 - **电源去耦合**:靠近IC放置适当容量的旁路电容器能够帮助稳定供电电压水平,防止高频瞬态电流波动影响正常工作状态下的逻辑判断准确性。 ```cpp // 示例代码展示如何定义一组差分对参数 #define DIFF_PAIR_IMPEDANCE (90.0f) // 特性阻抗设定为90欧姆 #define MAX_SKEW_PICOSECONDS (30L) // 最大允许延时差设为30皮秒 ```
