简介:
最近在做小车
因而使用到蓝牙模块
但是HC05模块太贵了
我这里使用到的是JDY-23模块
关键是便宜啊
但是我第一次配置耗了很多时间
这里的JDY-23蓝牙模块
只能是从机模式 :不可以是JDY-23蓝牙模块去主动连接其他设备,是被动连接的

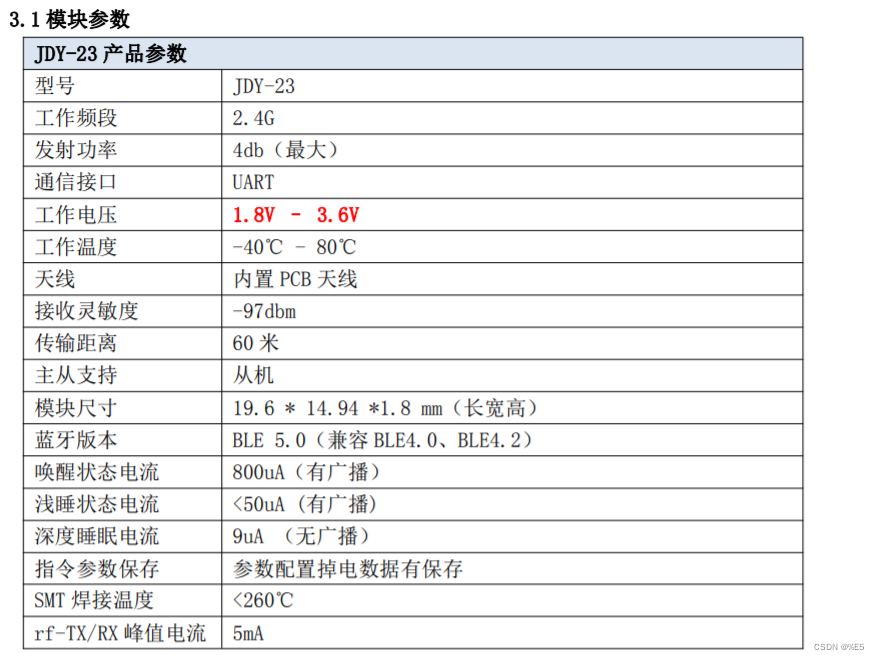

参数:
AT模式:
这个模块不需要像HC05一样需要按住按钮就可以进入AT模式了
前提:你的其他设备没有连接蓝牙;不然无法进入AT模式。
常用命令:
AT+SLEEP<Param> Param:(1-2) 1:浅睡(有广播) 2:深度睡眠(无广播)
AT+STARTEN<Param> Param:(0-1) 1:开机唤醒,睡眠可通过 AT+SLEEP 控制 0:开机睡眠,连接唤醒,断开连接睡眠
AT+HOSTEN<Param> Param:(0-3) 0:从机(APP、小程序)透传 3:从机(iBeacon)模式 默认值: 这里我设置其他的会导致返回错误
AT+MAC<Param> 支持 AT 指令修改 MAC 地址,例子:AT+MAC112233445566\r\n 重要
AT+MAC 查询mac地址,没有mac地址两个蓝牙无法互通

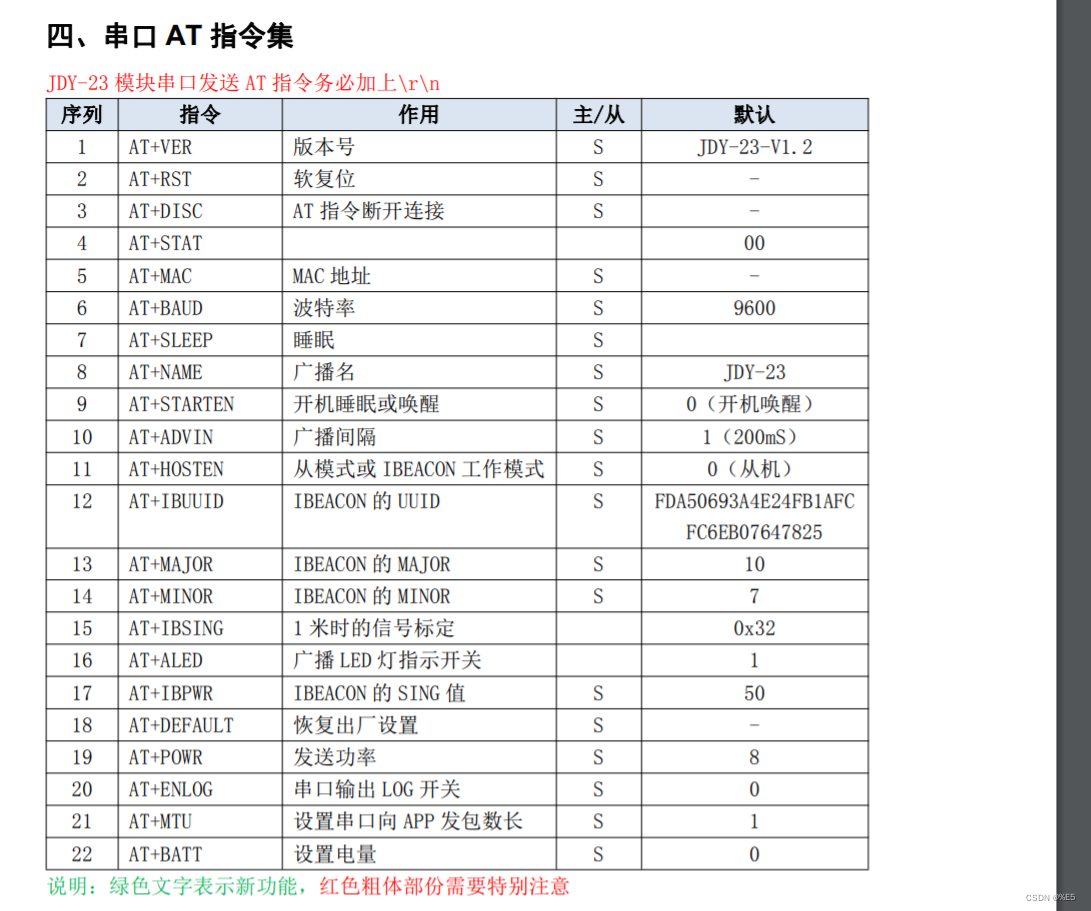

命令集:
引脚:
这里vcc接5.0或者3.3V都是可以用的
GND接GND
TX接单片机连接电脑串口1的RXD引脚
RX接单片机连接电脑串口1的TXD引脚
具体需求自己来配串口
这里我先电脑串口配置蓝牙模块
配置的时候出现的问题:
波特率要选9600,jdy-23默认9600

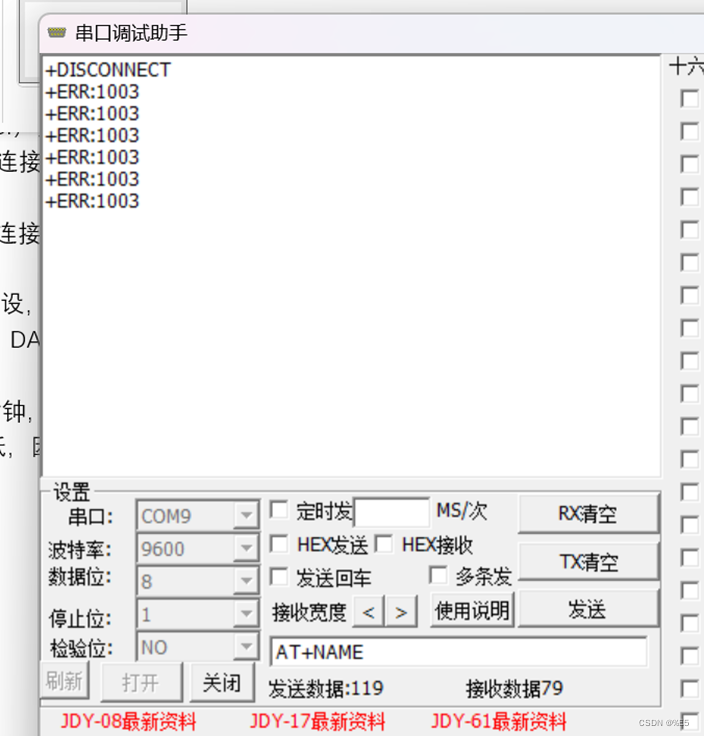

这里会出现错误返回,后来得知发送回车选项勾上就可以了

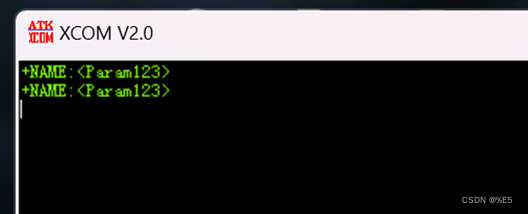

但是使用XCOM串口助手可以正常使用
串口工具不选是无法显示的发送和接收的数据的
就这样了,随便配置了一下,不需要代码也可以使用,有不对的地方欢迎指出。
