HC-05和JDY-33通信 hc05蓝牙模块

新买了HC-05模块和JDY-33模块模块

模块并不是越高协议越好

就比如JDY-23模块

我买了一个然后使用HC-05连不上5.0协议的

所以买的时候须要注意一下

这里教大家怎么用JDY-33模块作为从机（就是被连接的）

HC-05作为主机进行互联

JDY-33配置：

首先连接JDY-33的四根线

STM32/USB转TTL	JDY-33模块
VCC	VCC
GND	GND
RXD	TXD
TXD	RXD

打开串口工具，选择默认的9600，这个模块默认9600

1 AT 测试

2 AT+VERSION

版本号 JDY-33-V1.1 3 AT+STAT 查询连接状态 00

4 AT+SLEEP 睡眠 -

5 AT+BAUD 波特率设置与查询 9600

6 AT+NAME 广播名设置与查询 JDY-33-SPP

7 AT+NAMB BLE 广播名设置查询 JDY-33-BLE

8 AT+PIN 连接密码设置与查询 1234

9 AT+LADDR 查询模块的 MAC 地址

10 AT+RESET 软复位 -

11 AT+DEFAULT 恢复出厂设置 -

12 AT+DISC 断开连接（连接状态下有效） -

13 AT+TYPE 设置查询配对密码开关 0

14 AT+ENLOG 串口状态输出使能 1

15 AT+UUIDLEN 设置查询 UUID 长度 0

16 AT+SVRUUID BLE 服务 UUID 设置查询 FFE0

17 AT+CHRUUID BLE 特征 UUID 设置查询 FFE1

18 AT+CRXUUID BLE 特征 UUID 设置查询 FFE2

19 AT+UARTMODE 串口奇偶校验位设置查询 无校验位

20 AT+STTS STAT 引脚功能设置查询 0

 按照AT指令和自己的需求进行修改

这里进行的只是简单查询

注意AT+LADDR得到的是12位的数字

例如返回+LADDR=220308315811

你只需要把220308315811改成2203:08:315811然后记下来

这样就把JDY-33模块进行配置成功

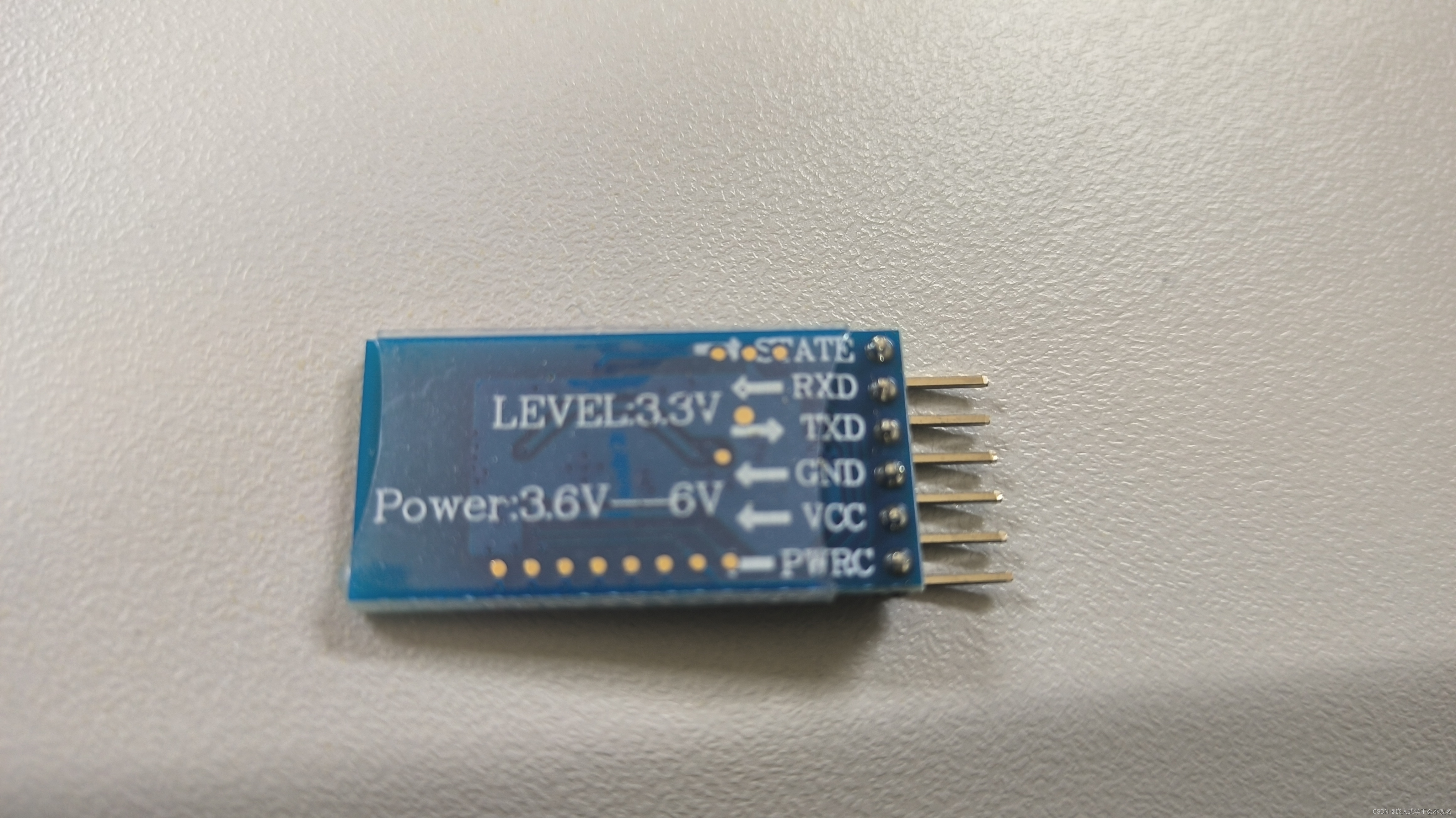

HC-05配置：

1.先按蓝牙模块的按键，再给蓝牙模块上电

2.打开HC-05模块的调试软件

HC-05默认是38400波特率

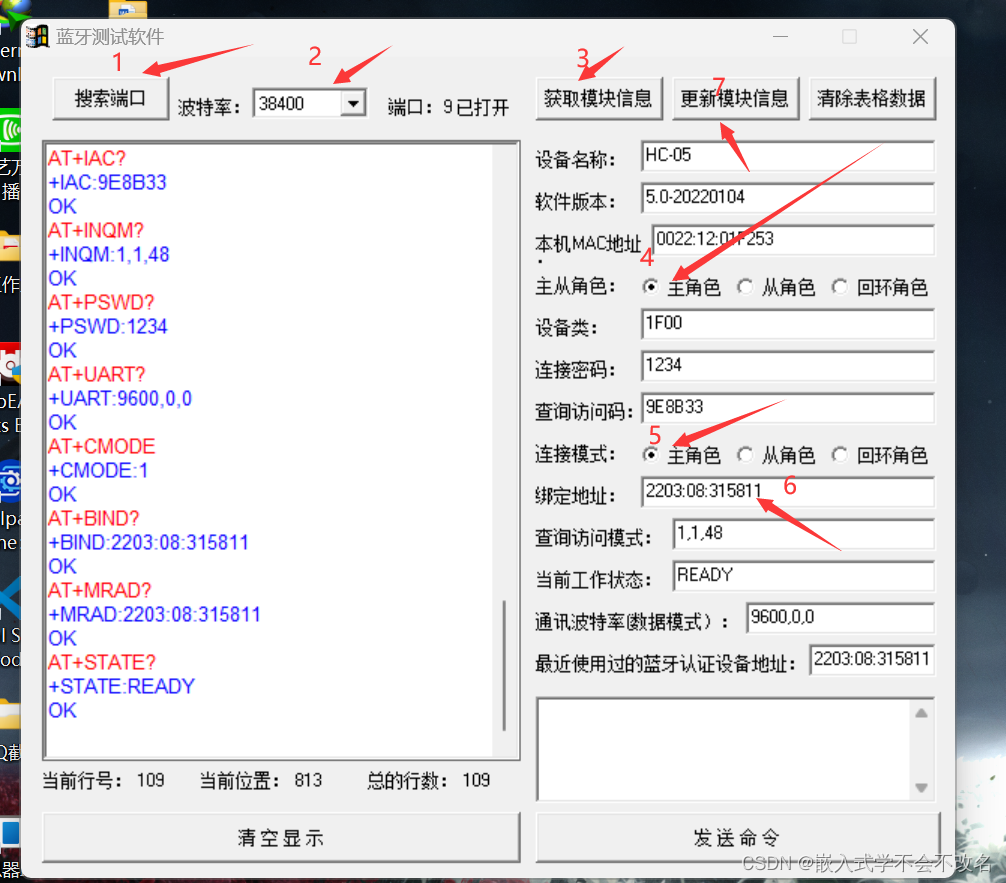

3，按照图片的过程继续

两个设备的比特率需要相同，图片里设置9600

然后重新上电完成。
