Tecnomatiix PDPS数模数据格式转换方法

PD/PS软件模型数据支持JT格式的文件，一般情况下，资源文件、部件文件均使用包含有JT文件的cojt类型的文件夹来表示。特殊情况下，也可用Robcad的co类型文件。如果在PD/PS软件中使用co格式文件，应将其升级为cojt格式，或将JT文件放置在co目录中，否则在PD/PS软件中无法正常显示对象模型。通常情况下，从供应商手里拿来的数模都是STEP格式、STP格式、IGS格式等第三方格式。STP格式、STEP格式、IGS格式都是一种可交换的中间格式，市面上几乎所有的机械设计软件（如CATIA、UG、SolidWorks、PRO/E等）都能将其打开。但是，PD/PS软件却不支持这种格式的数模文件，因此我们需要将数模格式进行转换，以便导入PD/PS软件中进行使用。以下我们就来介绍几种常用的数模格式转换方法。
一、使用Crossmanager软件进行转换

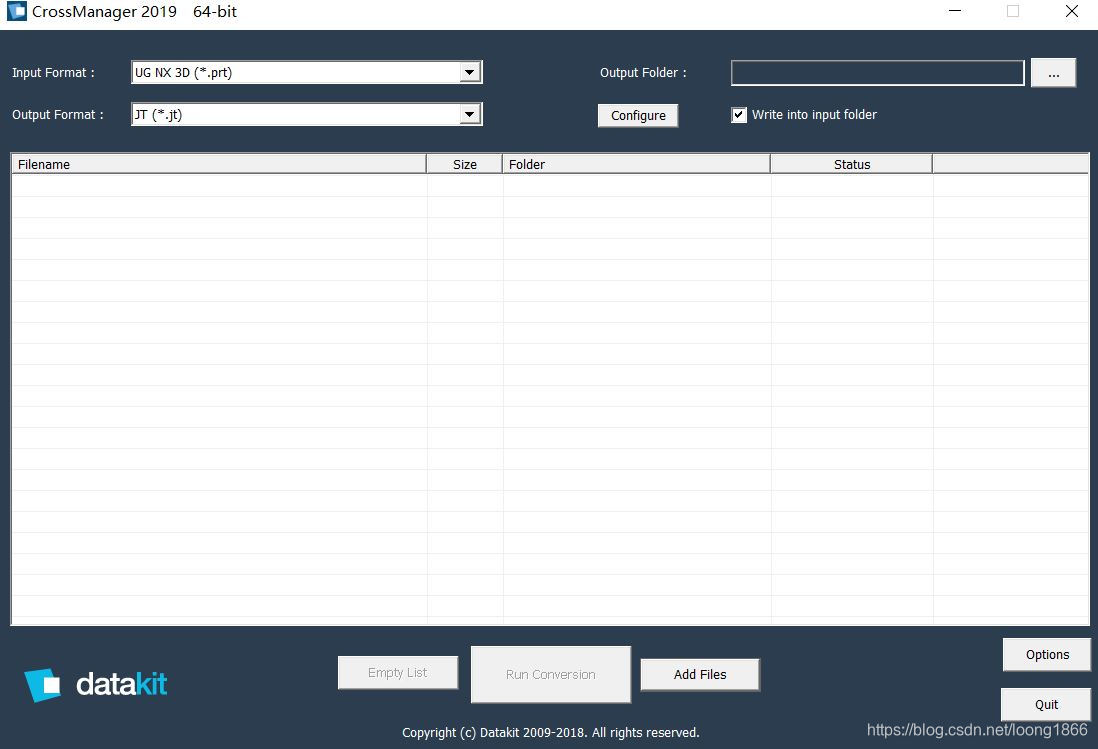

CrossManager是一款独立运行的CAD文件格式转换工具，它不依赖其他任何CAD软件。CrossManager可以将绝大多数CAD文件轻松地转换为各种格式（当然也包含JT格式），并且支持CAM加工数据，是一款十分强大的转换软件，如图1所示。
无论是机械设计软件保存的原始格式数模还是中间格式数模，CrossManager软件均可将其转换为JT格式。转换时只需在软件“输入格式”选项后选择相应的数模格式，“输出格式”选择为JT格式即可。（这里小木建议先将机械设计原始格式数模保存为中间格式，然后在使用CrossManager软件进行格式转换，这样效果会更好。）

图1
