MacBook Pro通过ssh显示Linux服务器上的图形化界面｜XQuartz｜Royal TSX

为了连接实验室的服务器用了很多办法，最近为了能够远程显示图形化界面又配置了X11…

前言

设备介绍

先简单介绍一下使用的设备。
本地机器：MBP
远程服务器：Ubuntu18.04

连接方式

总结一下用过的所有连接方式吧。
按照软件来分享吧：

• Royal TSX：这是在macOS上媲美win平台上MobaXTerm的神器了，虽然有连接数量的限制，但基本够用了。平时用这个软件来代替mac自带的终端。同时也能配置VNC、SFTP等功能，所以能够代替VNC Viewer、XShell、FileZilla等软件了。同理，在WIN上用MobaXTerm也能代替下载这么多软件。
• VS Code：顶级文本编辑器！Windows、macOS、Linux三平台通用。平时用vsc来进行代码修改等，最近发现配置一个适合自己的Vim也很酷，但是太麻烦了，还是VSCode适合我这种懒人。VSCode虽然也能够做文件的上传下载，但是如果是大文件的话会卡…所以还是安心用别的软件吧。
• TeamViewer：因为校园网有终端数量限制，而且每个月流量有限，所以服务器一般不连外网。使用向日葵的话就比较麻烦，因为得先联网。但是TeamViewer是可以设置内网连接的，详见TeamViewer内网连接。这样就可以方便连接了。
  但是，最近因为想做一下偏工程类的项目，需要用QtCreator，好像通过VNC不能操作，而TV的话有延迟，而且在TV里面mac和linux的键盘不能映射，这个实在是太割裂了。在Royal中的VNC是会帮你配置好键盘映射的。而TeamViewer需要在Linux服务器上配置键盘映射的工具，这太麻烦了，而且服务器是公用的。所以尝试使用远程显示服务器上的图形化界面。

ssh显示远程服务器的图形化界面

配置

修改Royal TSX配置

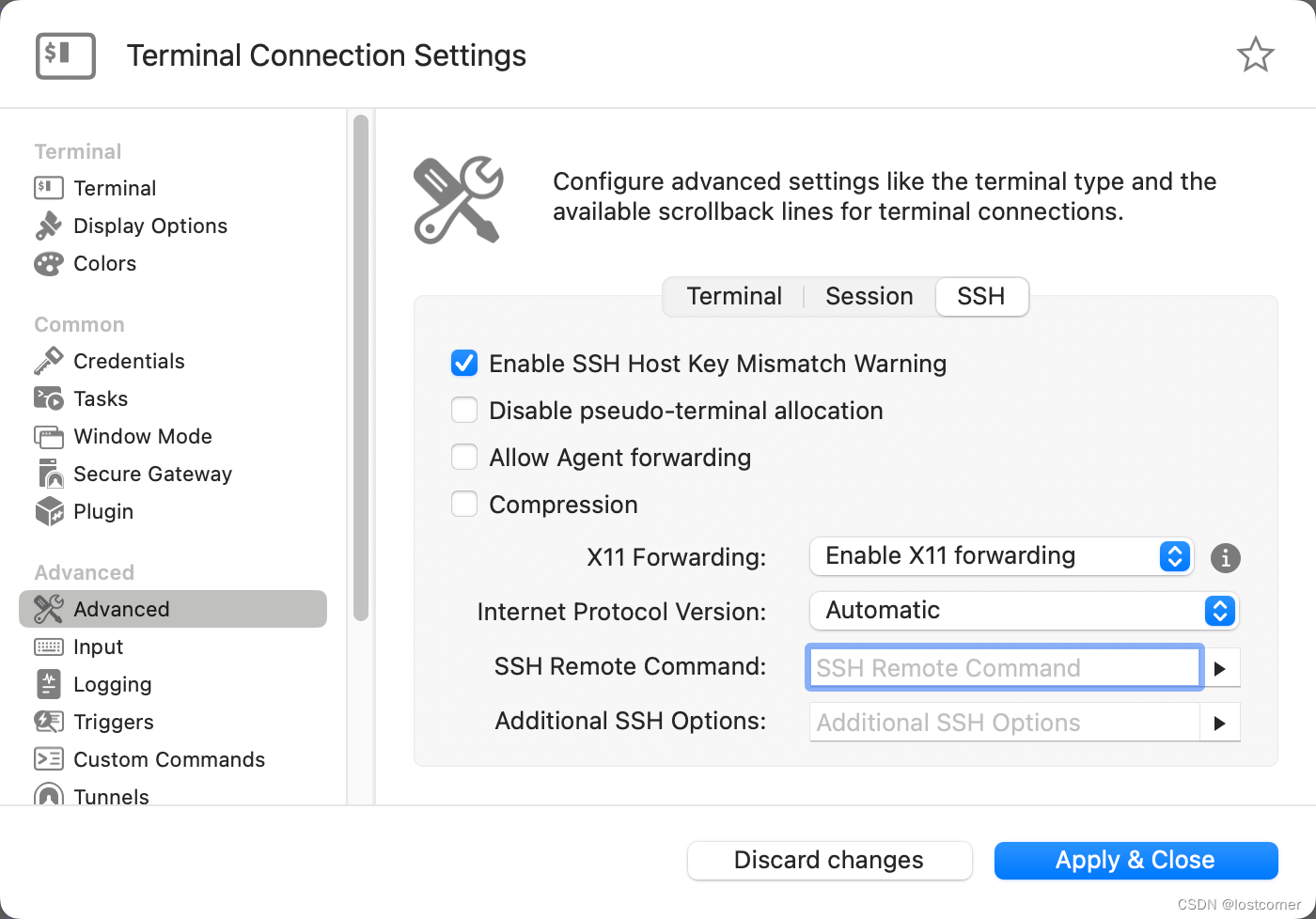

在你需要连接的服务器的设置中找到Advanced->SSH，然后把X11 Forwarding修改为Enable。

下载XQuartz

因为macOS上没有X11，所以要下载XQuartz。可以直接点这里的ℹ️进入到下载界面。

或者官网下载

配置Linux服务器端

打开服务器端的X11转发

sudo vim /etc/ssh/sshd_config

修改以下参数

X11Forwarding yes
X11DisplayOffset 10

然后重启Linux上的ssh服务。

service ssh restart

配置mac端

sudo vim /etc/ssh/ssh_config

ssh_config和sshd_config都是ssh服务器的配置文件，前者是针对客户端的配置文件，后者则是针对服务端的配置文件。
在文件最后添加以下内容

    # XAuthLocation for XQuartz
    ForwardAgent yes
    ForwardX11 yes
    ForwardX11Trusted yes
    XAuthLocation /opt/X11/bin/xauth

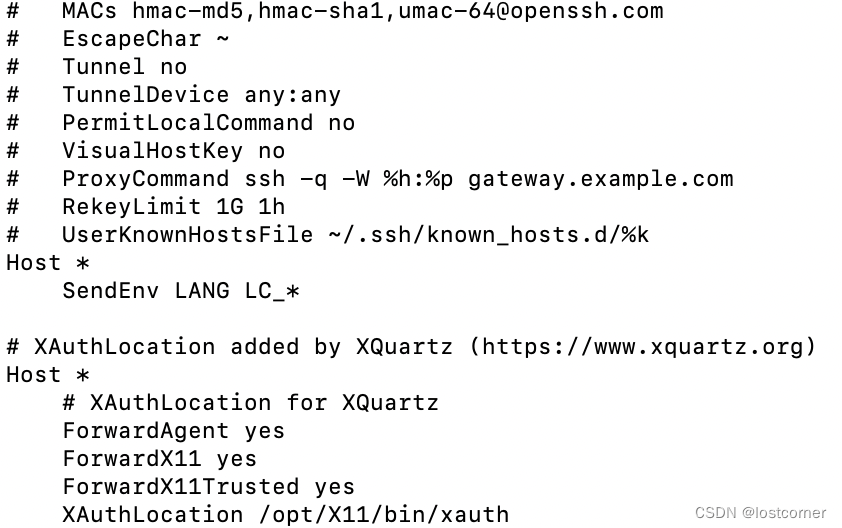

我稍作了修改，如图

测试

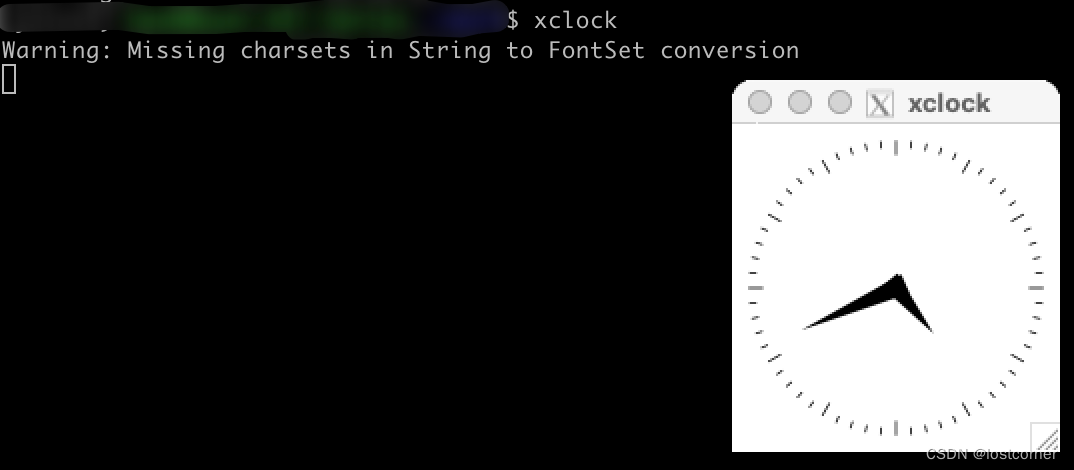

在确保XQuartz打开的情况下，在Royal的远程终端中输入xclock，会出现钟表的应用程序。

出现以上界面就说明配置成功了。

补充

如果不在royal中进行远程连接的话，就记得在ssh命令后添加-X或者-Y参数，如

ssh -X user@ip

测试了一下…qtcreator、firefox这种应用还是延迟巨大，不如直接使用vnc和teamviewer。而且XQuartz对mac的屏幕分辨率不适配，好像暂时无解，所以还是放弃吧…
