参考视频：土堆说卷积计算
https://www.bilibili.com/video/BV1hE411t7RN

关于 torch.nn 和 torch.nn.function
torch.nn 是对 torch.nn.function 的封装，前者更方便实用。

Conv2d

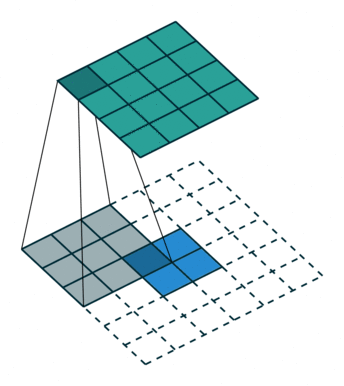

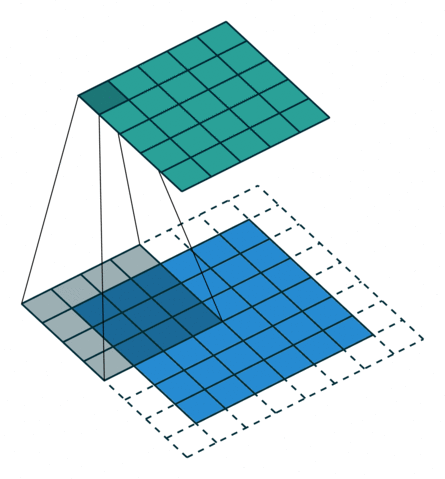

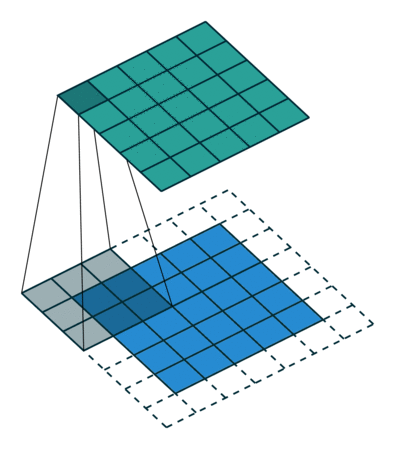

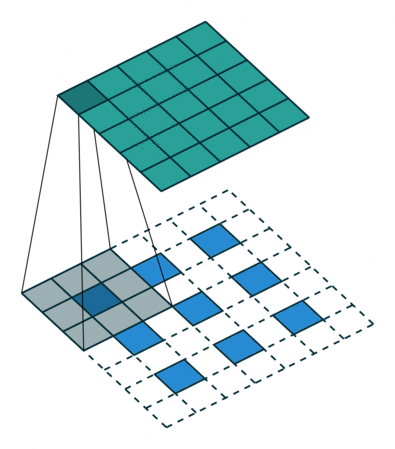

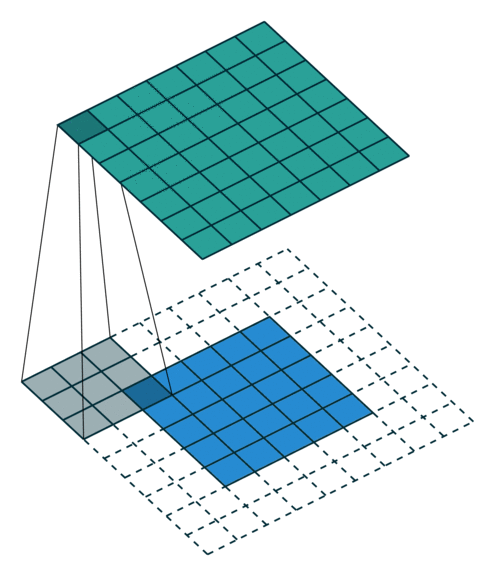

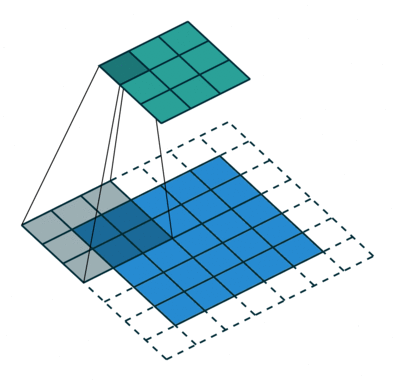

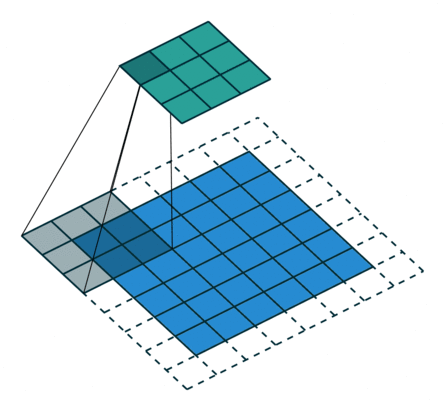

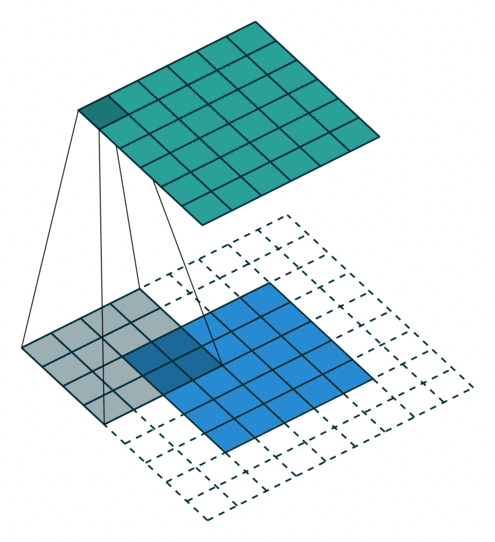

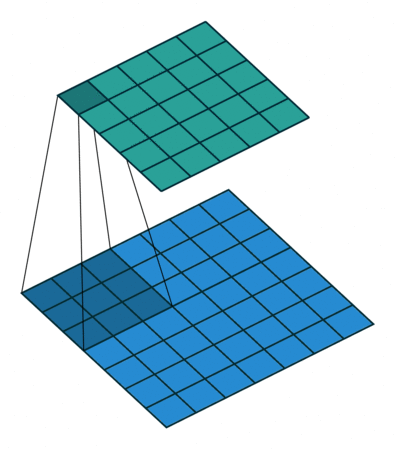

卷积过程可见文末动画

计算

卷积层输入特征图(input feature map)的尺寸为：H_i × W_i × C_i

H_i ：输入特征图的高
W_i ：输入特征图的宽
C_i ：输入特征图的通道数
（如果是第一个卷积层则是输入图像的通道数，如果是中间的卷积层，则是上一层的输出通道数

卷积层的参数如下：

P：padding，补零的行数和列数
F：正方形卷积核的边长
S：stride，步幅
K：输出通道数

输出特征图(output feature map)的尺寸为 H_o × W_o × C_o ，其中每一个变量的计算方式如下：

H_o = (H_i + 2P − F)/S + 1
W_o = (W_i + 2P − F)/S + 1
C_o = K

卷积时，超出边界的不计算。

参数量大小的计算，分为weights和biases：

首先，计算weights的参数量：F × F × C_i × K
接着计算biases的参数量：K
所以总参数量为：F × F × C_i × K + K

计算示例

输入	卷积核	步长	padding	输出	计算
5x5	2x2	1	0	4x4	4 = (5-2)/1 + 1
5x5	3x3	1	0	3x3	3 = (5-3)/1 + 1
5x5	2x2	2	0	2x2	2 = (5-2)/2 + 1
6x6	2x2	2	0	3x3	3 = (6-2)/2 + 1
5x5	2x2	1	1	6x6	4 = (5 + 1*2 - 2)/1 + 1
5x5	3x3	1	1	5x5	3 = (5 + 1*2 - 3)/1 + 1
5x5	3x3	2	2	4x4	3 = (5 + 2*2 - 3)/2 + 1

Conv2d 函数解析

torch.nn.functional.conv2d 官方说明
https://pytorch.org/docs/stable/generated/torch.nn.functional.conv2d.html#torch.nn.functional.conv2d

torch.nn.Conv2d(in_channels, out_channels, kernel_size, stride=1, padding=0, dilation=1, groups=1, bias=True, padding_mode=‘zeros’, device=None, dtype=None)

in_channels
out_channels
kernel_size，卷积核大小；可以是一个数（n*n矩阵），也可以是一个元组。这个值在训练过程中，会不断被调整。
stride=1
padding=0
dilation=1，卷积核对应位的距离
groups=1，分组卷积；一般为1，很少改动。
bias=True，偏置，一般为True
padding_mode=‘zeros’，如果设置了 padding，填充模式。默认为 zeros，即填充0。
device=None
dtype=None)

一般只设置前五个参数

代码示例

import torch
import torch.nn.functional as F

t1 = torch.Tensor([[1, 2, 0, 3, 1],
                   [0, 1, 2, 3, 1],
                   [1, 2, 1, 0, 0],
                   [5, 2, 3, 1, 1],
                   [2, 1, 0, 1, 1], ])

kernel = torch.Tensor([
    [1, 2, 1],
    [0, 1, 0],
    [2, 1, 0]
])
t1.shape, kernel.shape
# (torch.Size([5, 5]), torch.Size([3, 3]))

# channel 和 batch_size 为 1
ip = torch.reshape(t1, (1, 1, 5, 5))
kernel = torch.reshape(kernel, (1, 1, 3, 3))
ip.shape, kernel.shape
# (torch.Size([1, 1, 5, 5]), torch.Size([1, 1, 3, 3]))


op = F.conv2d(ip, kernel, stride=1)
op, op.shape
'''
(tensor([[[[10., 12., 12.],
           [18., 16., 16.],
           [13.,  9.,  3.]]]]),

 torch.Size([1, 1, 3, 3]))
'''

# 不同 stride
op = F.conv2d(ip, kernel, stride=2)
op, op.shape
'''
(tensor([[[[10., 12.],
           [13.,  3.]]]]),

torch.Size([1, 1, 2, 2]))
'''

# 增加 padding
op = F.conv2d(ip, kernel, stride=2, padding=1)
op, op.shape
'''
(tensor([[[[ 1.,  4.,  8.],
           [ 7., 16.,  8.],
           [14.,  9.,  4.]]]]),

 torch.Size([1, 1, 3, 3]))
'''

MaxPool2d

池化的目的是保留特征，减少数据量；
最大池化也被称为下采样；
另外池化操作是分别应用到每一个深度切片层。输出深度与输入的深度相同。

计算

输入宽高深：H_i，W_i, D_i
滤波器宽高：f_w， f_h
S: stride，步长

输出为：
H_o = (H_i - f_h)/S + 1
W_o = (W_i - f_w)/S + 1
D_o = D_i

输入维度是 4x4x5 (HxWxD)
滤波器大小 3x3 (HxW)
stride 的高和宽默认都是 3 (S)

在这里插入图片描述

函数说明

官方说明
https://pytorch.org/docs/stable/generated/torch.nn.MaxPool2d.html#torch.nn.MaxPool2d

torch.nn.MaxPool2d(kernel_size, stride=None, padding=0, dilation=1, return_indices=False, ceil_mode=False)

kernel_size ：表示做最大池化的窗口大小，可以是单个值，也可以是tuple元组
stride ：步长，可以是单个值，也可以是tuple元组；默认步长跟最大池化窗口大小一致。如果指定了参数，那么将按照指定的参数进行滑动
padding ：填充，可以是单个值，也可以是tuple元组
dilation ：控制窗口中元素步幅
return_indices ：布尔类型，返回最大值位置索引
ceil_mode ：布尔类型，为True，用向上取整的方法，计算输出形状；默认是向下取整。超出范围时是否计算

代码实现

import torch
import torch.nn as nn

# MaxPool2d 函数 input 需要是 4维
ip = torch.reshape(t1, (-1, 1, 5, 5))


class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.maxpool = nn.MaxPool2d(kernel_size=3, ceil_mode=True)
#         self.maxpool = nn.MaxPool2d(kernel_size=3, ceil_mode=False)

    def forward(self, input):
        output = self.maxpool(input)
        return output

net = Net()
ret = net(ip)
ret

# tensor([[[[2., 3.], [5., 1.]]]])  # ceil_mode=True
# tensor([[[[2.]]]])  # ceil_mode=False

数据集中调用

import torchvision
from torch.utils.data import DataLoader
from torch.utils.tensorboard import SummaryWriter

data_path = '/xxxx/cifar10'
datasets = torchvision.datasets.CIFAR10(data_path, train=False, download=True,
                                    transform=torchvision.transforms.ToTensor())

data_loader = DataLoader(datasets, batch_size=64)

class Net(nn.Module):
    def __init__(self):
        super(Net, self).__init__()
        self.maxpool1 = nn.MaxPool2d(kernel_size=3, ceil_mode=False)
#         self.maxpool = nn.MaxPool2d(kernel_size=3, ceil_mode=False)

    def forward(self, input):
        output = self.maxpool1(input)
        return output


writer = SummaryWriter('logs_maxpool1')
step = 0
net = Net()
for data in data_loader:
    imgs, targets = data
    writer.add_images('input', imgs, step)
    output = net(imgs)
    writer.add_images('output', output, step)
    step = step + 1


writer.close()
