关于XILINX FPGA FFT IP核的学习笔记

最近在做载波同步锁相环的时候，需要用到FFT核对AD采样数据进行傅里叶变换，以得到锁相环中NCO的初始频率控制字。关于FFT蝶形算法，包括高版本的FFT核（带AXI4协议）在这先不阐述了。

本文主要是记录7.1版本的FFT核学习仿真记录，把摸索过程中遇到一些问题和解决方法都记录下来，方便以后借鉴和使用。

首先是IP核的配置：

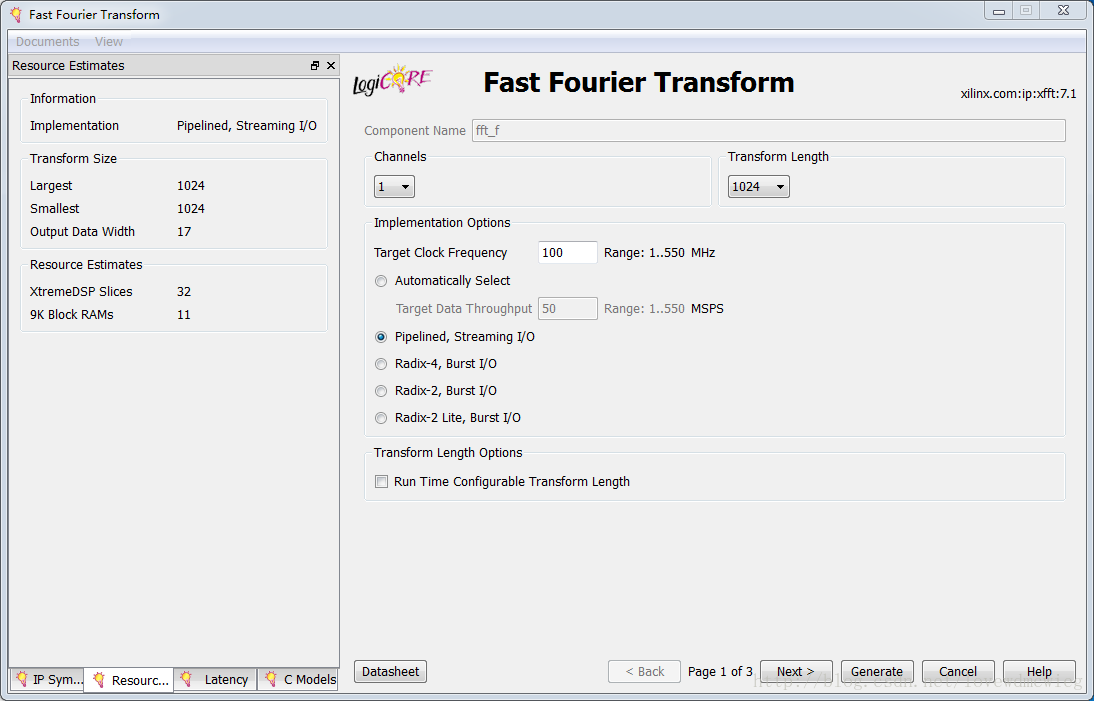

配置的第一页主要是通道数量设置，转换点数设置，目标时钟速率设置，还有IP核工作模式的选择。在这里我们只是验证用，只需要用一通道，做1024点FFT，以及流水线工作模式。关于工作模式，流水线速度最快，占用资源最多，突发基二速度最慢，资源最少，这是FPGA速度和面积转换的一个典型的例子，可以根据工程需求进行选择。
