腾讯游戏学院 游戏程序设计第七章（个人总结）——实时图形渲染管道

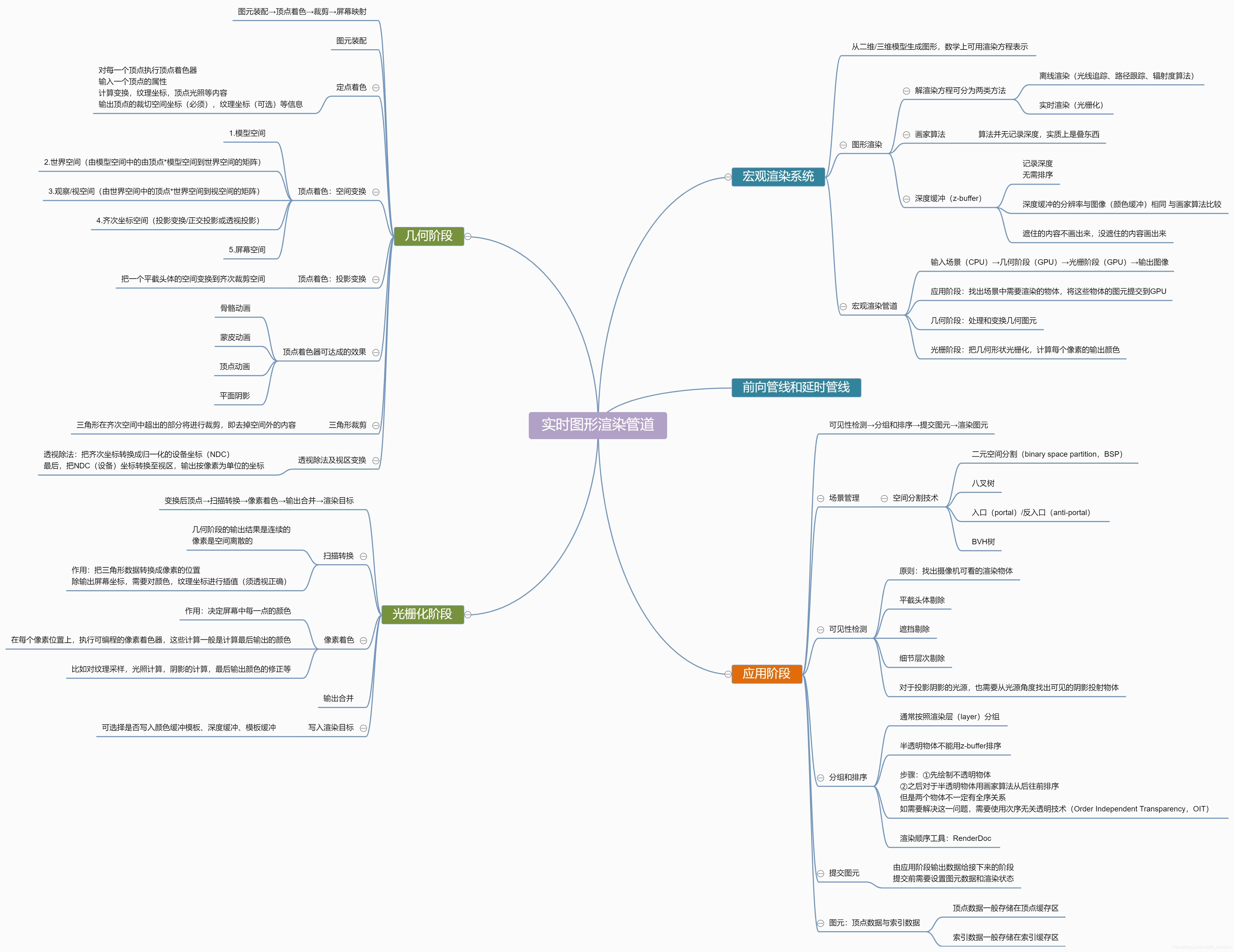

第七章实时图形渲染管道 学习打卡

渲染方程

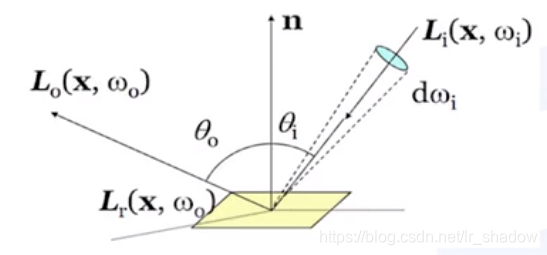

• 从二维/三维模型生成图像，数学上可用渲染方程（The Rendering Equation）表示

参数说明如下：
$$\begin{gathered} L_o(x,\vec{w})表示x点朝w方向射出的辐射(radiance) \\ {L}_e(x,\vec{w})表示物体在x点自身朝w方向射出的radiance \\ {\int }_{Omega}\cdot \cdot \cdot d\overrightarrow{w^{{}^{\prime }}}半球上所有入射光方向的积分 \\ {L}_i(x,\overrightarrow{w^{{}^{\prime }}})w^{\prime }方向入射光的radiance \\ cos\theta 光照递减 \end{gathered}$$
渲染方程如下：

• 从x’到x的光 = 从x’自发出的光 + 全部从四面八方射到x’然后再散射到x方向的光（x‘为光线入射到物体的某一点）

  $$L_o(x,w_o)=L_e(x,w_o)+{\int }_{\Omega }^{}{L}_i(x,\overrightarrow{w^{{}^{\prime }}})f_r(\vec{w},x,\overrightarrow{w^{{}^{\prime }}})cos\theta d\overrightarrow{w^{{}^{\prime }}}$$

深度缓冲

• 深度缓冲可看作是一个记录颜色的纸，后的图像与之前的深度缓冲比较结果，如下图黄色的三角形，小于等于5的就画，大于5的不画，其余的∞（未填充的）也画，后可得出右下角的这个结果图


空间分割技术

• 使用空间分割技术加速场景查询
  • 二元空间分割(BSP)
  • 八叉树(octree)
  • 入口(portal)、反入口(anti-portal)

可见性检测

• 找出摄像机可看的渲染物体
• 平截头体剔除(view frustum culling)
  • 摄像机外的物体不会渲染
• 遮挡剔除(occlusion culling)
  • 被遮挡的物体不会渲染
• 细节层次剔除(level-of-detail/LOD culling)

分组和排序

• 通常按照渲染层（layer）分组
• 不透明物体由近到远进行绘制
  • 半透明物体不能用z-buffer(深度缓冲)排序
  • 先绘制不透明物体
  • 之后对于半透明物体用画家算法从后往前排序
  • 但是两个物体不一定有全序关系
  • 如需要解决这一问题，需要使用次序无关透明技术(Order Independent Transparency,OIT)
• 查看渲染顺序的工具：RenderDoc（记录CPU提交GPU的指令）

提交图元

• 提交图元(primitive)就是所谓的drawcall（unity中也有该专有名词）
• 由应用阶段输出数据给接下来的阶段
• 提交前需要设置图元数据和渲染状态

图元：顶点数据与索引数据

• 顶点数据通常储存在顶点缓冲区(vertex buffer,vb)
• 索引通常储存在索引缓冲区(index buffer,ib)

顶点着色可以实现的效果

• 在顶点着色器(vertex shader)中可以实现顶点位移相关的效果，如顶点动画，骨骼蒙皮动画，平面阴影效果
• 计算每个顶点，可以实现纹理的坐标动画和顶点光照的计算

一些可选的着色器

• 几何着色器
  • 几何着色器以一个或多个表示为一个单独基本图形的顶点作为输入，比如可以是一个点或者三角形。几何着色器在将这些顶点发送到下一个着色阶段之前，可以将这些顶点转变为它认为合适的内容
• Tessellation相关的Hull Shader和Domain Shader（用作曲面细分等）

朝向剔除

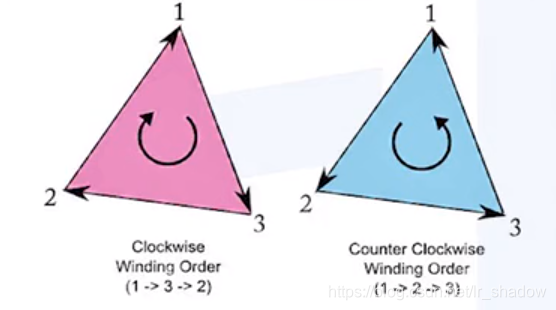

• 缠绕顺序（winding order）决定面的正反面
  • 朝向提出时可以选择剔除屏幕空间中的cw（clockwise即顺时针）的面或者ccw（counter-clockwise即逆时针）的面，即不对物体的背面进行渲染

• Unity默认将CW设为正面，CCW设为反面
• OpenGL默认将CCW设为正面（glFrontFace(GL_CCW);）

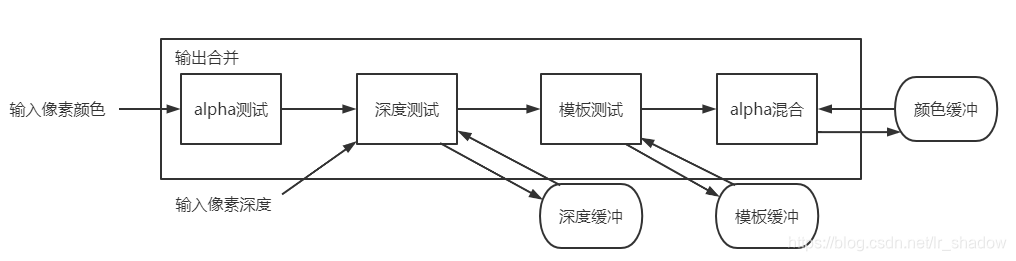

输出合并

• 深度测试（前后遮挡关系挡住一部分）
• 模板测试（UI、逻辑操作手动设置的遮挡关系）


前向管线

• Forward Rendering是一种被大多数引擎所使用的比较传统的渲染技术，显卡（GPU）通过将应用程序阶段（CPU）所传递给它的Geometry拆解成顶点，并将其变换（transformed）和分解成为片段（fragment）或者像素，从而进入显示到屏幕前的最后的渲染操作阶段（final rendering treatment）。前向渲染的一个典型特征是一个几何体（Geometry）从传入显卡进行处理到最后屏幕显示图形的整个过程是不间断的，它是一个线性的处理过程。
• 在前向管线中，如果有m个物体，n个光源，则最终需要计算m*n次

• 上图的四个Geometry，对应了四个Drawcall，VS（Vertex Shader）、GS（Geometry Shader）、FS（Fragment Shader），最后到达RenderTarget的阶段的过程是不会被终端的，RenderPipe（渲染管道）一次处理一个Geometry
• 这就是常说的Forward Rendering

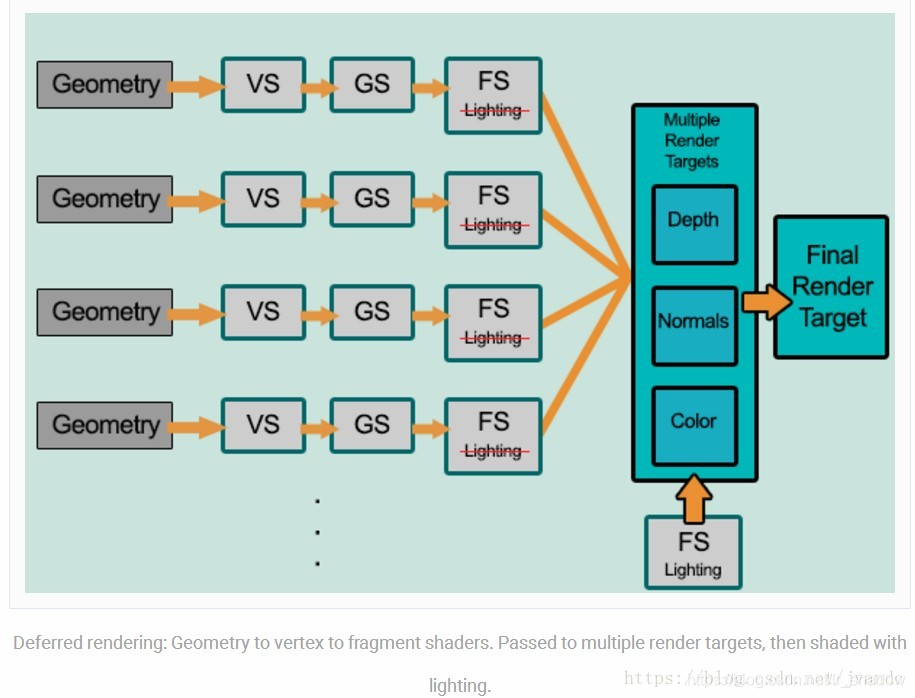

延时管线

• 不在顶点着色器中计算光照，先将几何物体放入RT缓冲（buffer）中，RT记录物体颜色和它的法线等，全部记录完后再用N个光源对RT进行计算
• 在延时管线中，如果有m个物体，n个光源，则最终需要计算m+n次


Drawcall

• 发送方为CPU，接收方为GPU，即CPU发送命令给GPU，命令指向需要被渲染的图元列表等数据

场景管理

特别适合大规模的广阔室外场景管理。
一般来说如果游戏场景是基于地形的（甚至没有高度）（如城市、平原、2D场景），那么适合用四叉树来管理。
而如果游戏场景在高度轴上也有大量物体需要管理（如太空、高山），那么适合用八叉树来管理。

顶点着色：模型变换

模型（如网格）通常定义于模型空间
为了把一个模型渲染成多个实例，会把模型的顶点位置V_model变换到世界空间
$$V_{world}=M_{model->worldV}{M}_{model}$$
$$M_{model->view}又称为世界矩阵$$

裁剪计算

齐次裁切空间的坐标在[-1,+1]的范围,规定w>0，那么不在下面范围的三角形部分将被裁掉
$$\begin{gathered} -1<\frac{x}{w}<1-1<\frac{y}{w}<1-1<\frac{z}{w}<1 \\ -w<x<w-w<y<w-w<z<w \end{gathered}$$

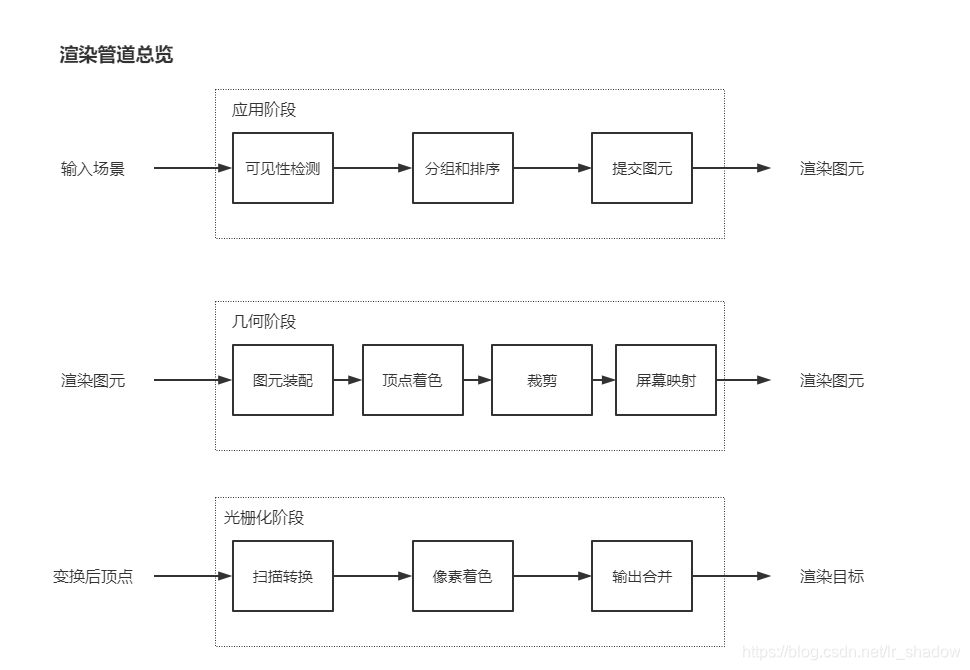

渲染管线阶段说明：

• 应用阶段：找出场景中需要渲染的物体，将这些物体的图元提交到GPU
• 几何阶段：处理和变换几何图元
• 光栅化阶段：把几何形状光栅化，计算每个像素的输出颜色


  本博文参考资料：
  八叉树/BVH树/四叉树
  前向管线和延时管线
  渲染方程
