这篇博客介绍了如何利用Arduino开发板和ws2812B灯珠制作LED灯串，并通过FastLED库实现动态灯光效果。首先安装arduinoIDE和FastLED库，然后焊接灯珠并正确连接电源。在代码中设置LED数量，通过循环控制实现红蓝交替闪烁的动画模式。注意在上传代码时避免触碰板子按键，以确保上传成功。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

材料准备：

ws2812B灯珠偶数个。

arduino开发板任意一个。

锡焊工具和导线若干。（也可以直接买网上的ws2812灯条，贵了些但不用焊了。）

具体步骤如下：

安装arduino IDE。CSDN教程很多且很详细，不再赘述。

给arduino IDE安装fastled库。CSDN教程很多且很详细，不再赘述。（博主好懒啊~~）

记得要给ws2812B灯串接5负，接3负是不亮的。

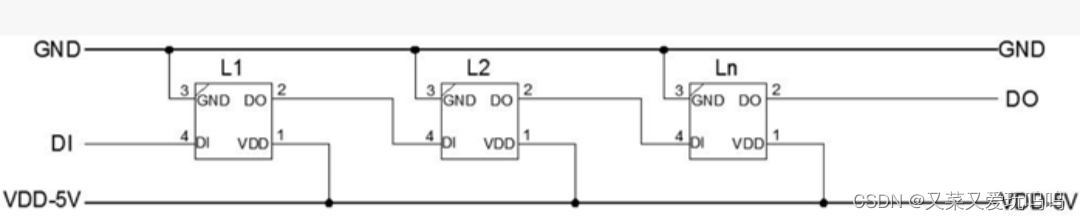

买回来的灯珠按如下方式焊接起来。图中灯珠是正面朝上的，别焊反了。

GDN接负极，VDD接正极（接反了是会烧的），D1是通信串口对应代码中的D4。选择左端作为输入，右端可以不用管。

就这么简单。想要其它模式的可以自己尝试做。欢迎大佬一起讨论。

#include <FastLED.h>
#define LED_PIN     D4        //arduino串口，可自行修改
#define NUM_LEDS    10        //灯珠的数量，可自行修改
CRGB leds[NUM_LEDS];

void setup() {
  Serial.begin(9600);
  FastLED.addLeds<WS2812, LED_PIN, GRB>(leds, NUM_LEDS);    //初始化状态

}
void loop() {

for(int i=10;i>0;i--){
  for(int a=0; a<NUM_LEDS/2; a++){
  leds[a] = CRGB(255, 0, 0);
  FastLED.show();
  }
  delay(150);
  FastLED.clear();
  for(int b=NUM_LEDS/2; b<NUM_LEDS; b++){
  leds[b] = CRGB(0, 0, 255);
  FastLED.show();

  }
  delay(150);
  FastLED.clear();
}

for(int j=25;j>0;j--){
  for(int c=0; c<NUM_LEDS/2; c++){
  leds[c] = CRGB(255, 0, 0);
  FastLED.show();//显示灯

  }
  FastLED.clear();//关闭所有灯

  for(int d=NUM_LEDS/2; d<NUM_LEDS; d++){
  leds[d] = CRGB(0, 0, 255);
  FastLED.show();

  }
  FastLED.clear();
}
for(int k=10;k>0;k--){
  for(int h=3;h>0;h--){
  for(int e=0; e<NUM_LEDS/2; e++){
  leds[e] = CRGB(255, 0, 0);
  FastLED.show();
  //delay(150);
  }
  FastLED.clear();
  }

  for(int h=10;h>0;h--){
  for(int g=NUM_LEDS/2; g<NUM_LEDS;g++){
  leds[g] = CRGB(0, 0, 255);
  FastLED.show();
  //delay(150);
  }
  FastLED.clear();
  }
}
}
