CIM系统简介

1 ，What is CIM

1.1 ，What is CIM

  CIM是将制造，开发，销售连接的信息流过程, 是一款通过一系列信息系统综合的综合性管理系统。通过计算机，网络通讯和软件系统等信息科技, 整合与管理制造过程中的所有活动, 达到生产数据管理, 生产自动化、生产效率最大化的目的。

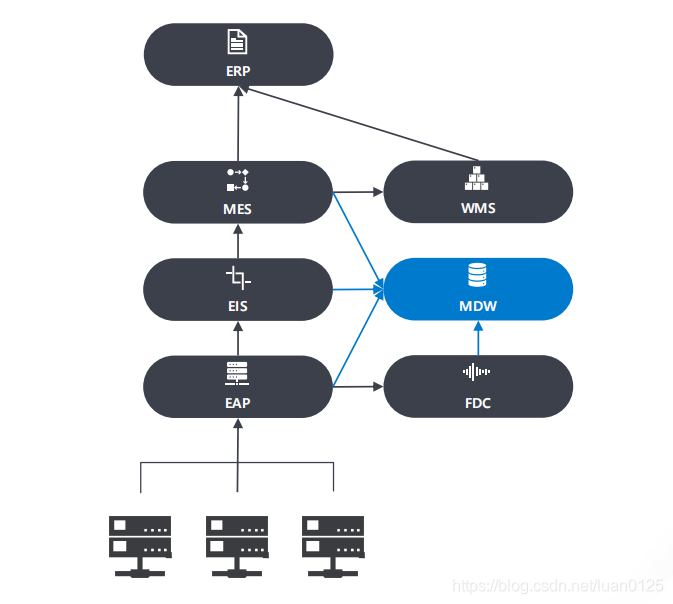

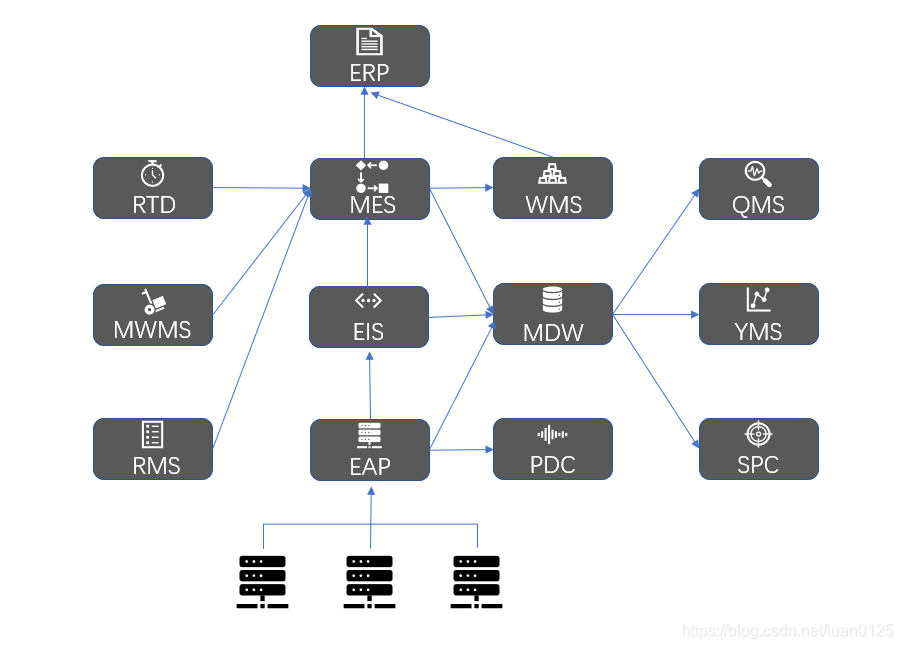

  CIM内的系统是可以相互交换数据进行联动。下图为构成 CIM的主要系统之间的关系的结构图。箭头表示通常数据的流向 (方向性)

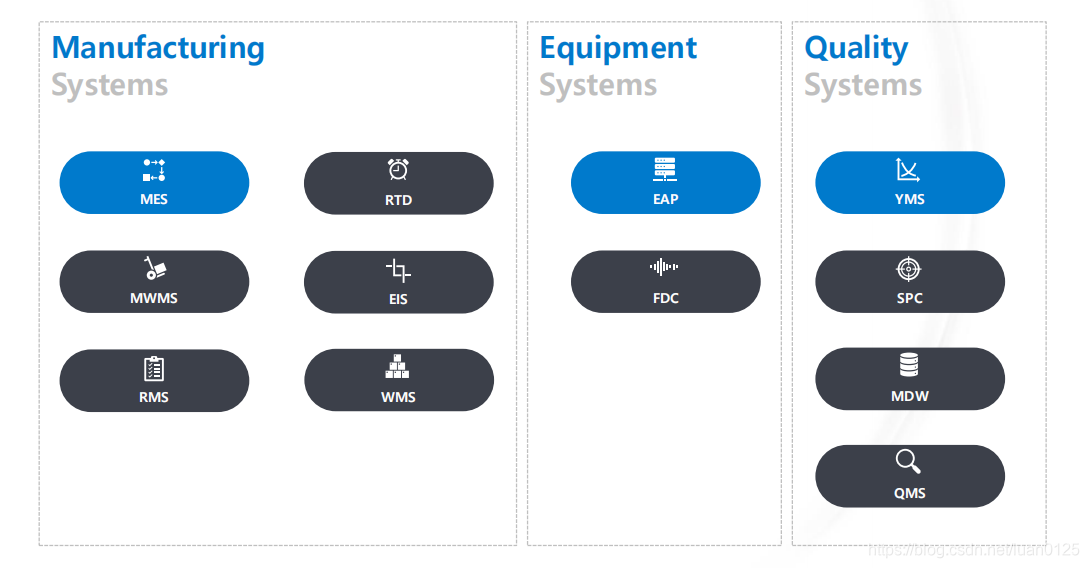

1.2 ，System Classifying

  CIM三大类 “生产系统”, “设备系统“, “质量系统＂。
  “生产系统是为了生产管理，其中MES最具代表性。
  “设备系统“是为了自动化及设备管理的系统, 其中EAP最具代表性。
  “质量系统 “是提高生产性及品质管理的系统,其中YMS最具代表性。

2 ，Systems of CIM

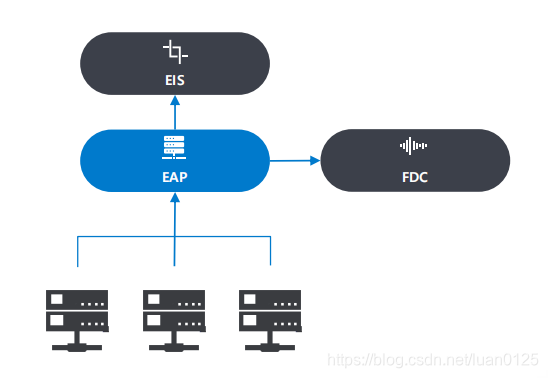

2.1 ，EAP

  EAP(Equipment Application Program)是指:
  通过与设备直接通信来控制设备, 是一款采集设备生产数据的系统。
  控制设备状态(Start, Stop, Processing 等)，采集设备数据 (设备状态数据, 生产数据)。主要实现了设备模式控制，设备初始化控制，材料状态跟踪，设备远程控制，数据采集，警报管理，设备状态管理，
  主要是将采集到生产数据从送给EIS, 将状态数据传送给 FDC。

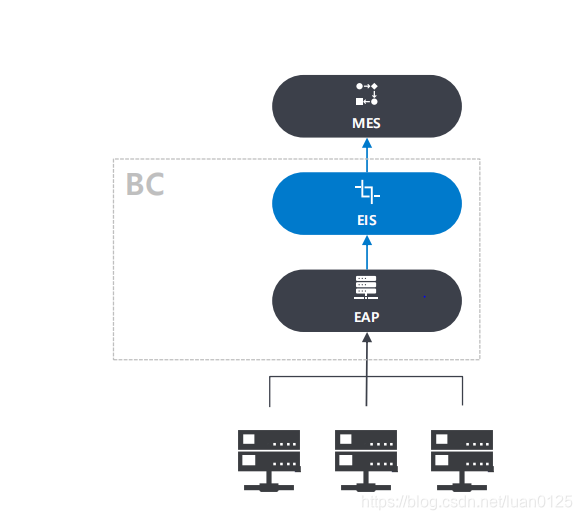

2.2 ，EIS

EIS(Equipment Interface System)是指
通过EAP分类设备中接受的数据然后保存。
在采集的数据中，将重要数据传送至MES。
近期，EAP和EIS已合并，相当于是BC(Block Control)运营系统。

2.3 ，MES

MES(Manufacturing Executing System)指
CIM的核心系统即：生产信息管理。
从EIS采集数据，控制工厂内生产流程，采集生产数据。
将采集的数据用于营业、经营/出货/分析等，把采集的数据传送至ERP、WMS、MDW。

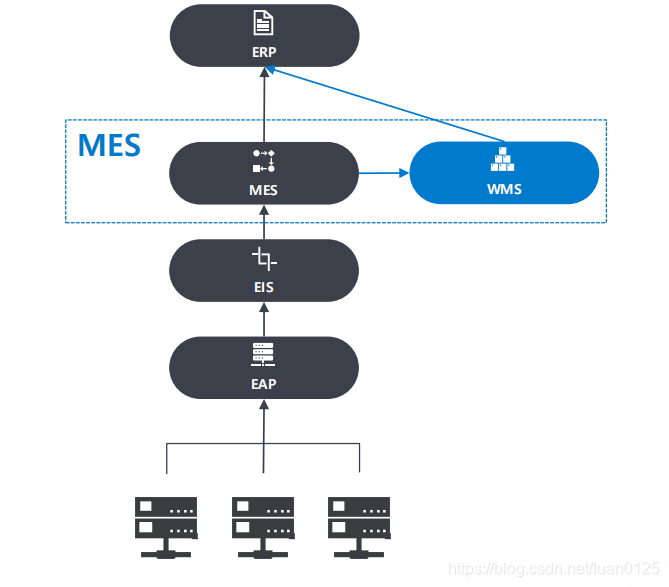

2.4 ，WMS

WMS(Warehouse Management System)是一款
管理成品库存及出库管理的系统。
从MES采集成品信息. 通过采集的数据, 来管理成品的入库/库存/出库/出货等流程，与ERP共享成品状态。
根据CIM的结构, WMS也包含在MES中。

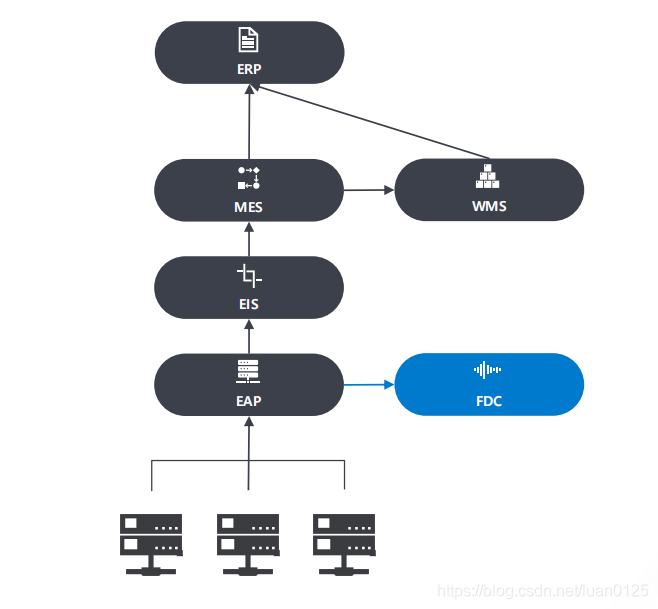

2.5 ，FDC

FDC(Fault Detection Classification)是一款
分析设备数据的相互关联性, 增强设备加工生产性的系统。
从EAP中实时采集设备的Parameter, 实时监控采集到的数据。
另外, 将采集到的数据进行加工后提供统计分析及设备与设备之间的差异分析。

2.6 ，MDW

MDW(Manufacturing Datawarehouse)是一款
采集生产活动中生成的所有数据的系统。
从所有生产管理及设备管理系统中采集数据，用于Data Backup及统计性分析。

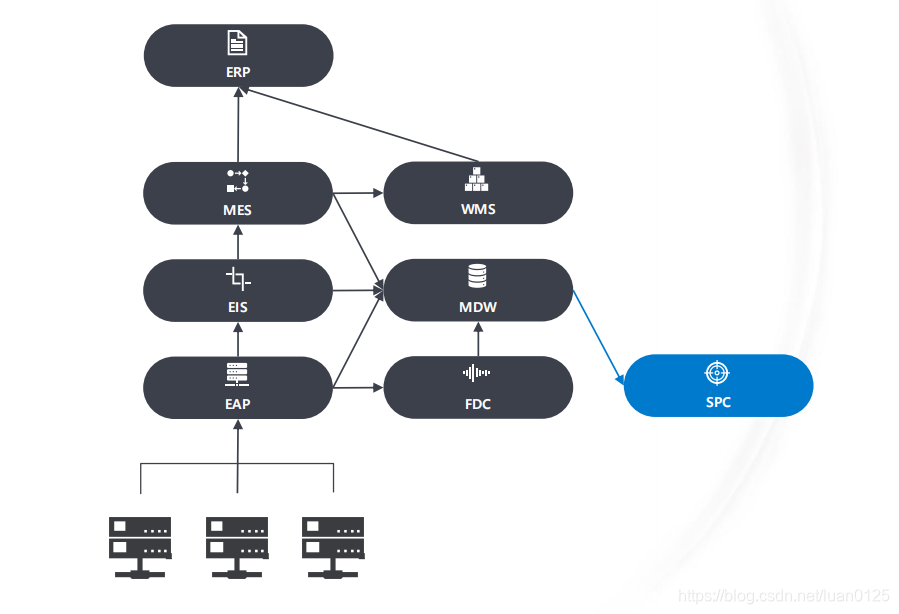

2.7 ，SPC

SPC(Statistical Process Control)是一款
以统计为基础来管理生产活动中有无异常的管理系统。
主要通过 MDW进行数据采集, 将采集到的数据进行分析, 实现实时管理生产活动是否存有异常。

2.8 ，YMS

YMS(Yield Management System)是一款
为了提高生产效率及质量而提供的生产信息数据分析系统。
通过MDW采集数据, 分析长期Trend, Parameter散布, 及分析Defect的分析工具。
根据CIM的机构,同样包含SPC。

2.9 ，QMS

QMS(Quality Management System)是一款
为提高生产效率及质量而提供的生产信息数据非定型分析工具的系统。
主要通过MDW进行数据采集, 和YMS的区别在于可短期进行数据分析。

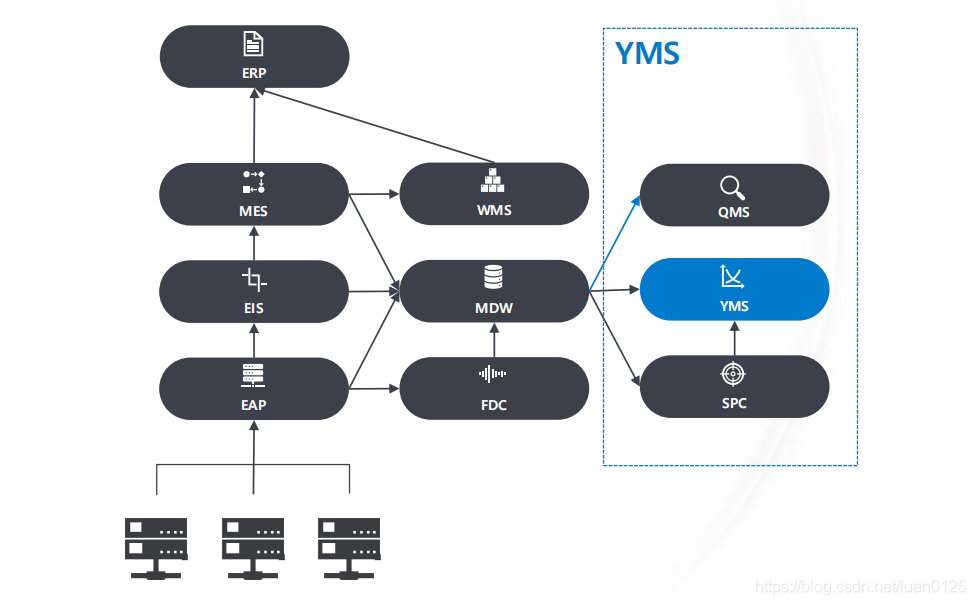

根据CIM结构，也包含YMS。

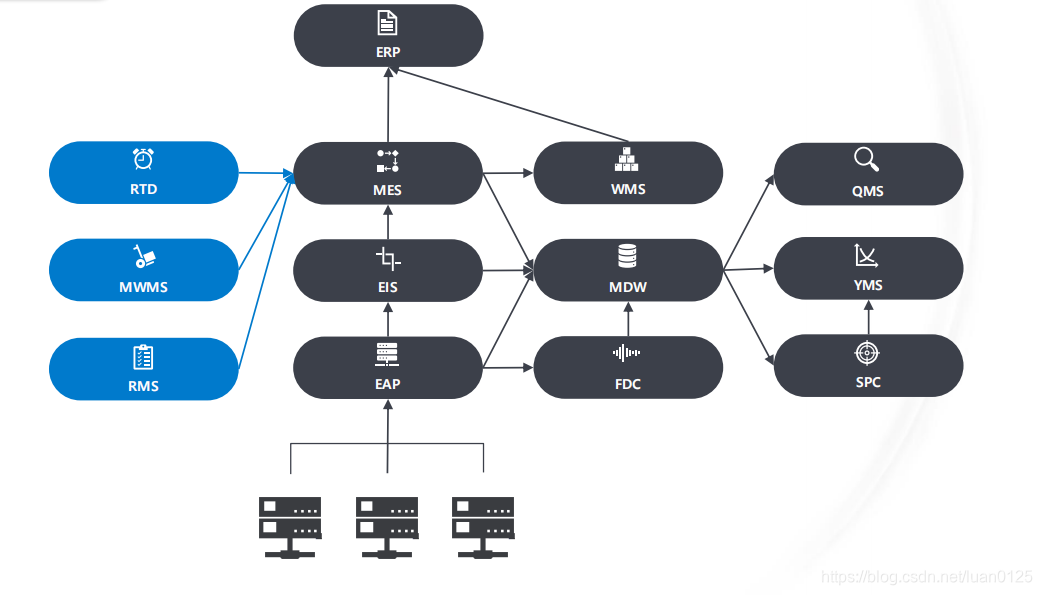

2.10 ，RTD,MWMS and RMS

RTS(Real Time Distribution)是一款实时分配的系统。
MWMS(Material Management System)是一款管理各种生产原料的系统。
RMS(Recipe Management System)是一款管理生产方法信息 (Recipe)的系统。
这三个系统是根据 CIM的构成，也包含在 MES中。
