【BIM入门实战】Revit属性对话框中“视图范围”工具的使用方法详解

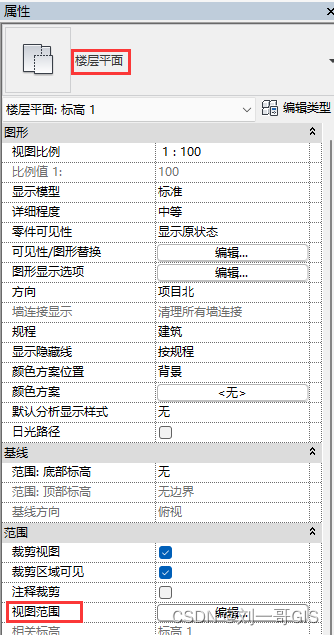

每个平面图都具有视图范围属性，也称为可见范围。视图范围是一组水平平面，可以控制视图中对象的可见性和外观。水平面为顶部平面、剖切面和底部平面。顶部切割平面和底部切割平面表示视图范围的顶部和底部。剖切面是确定视图中某些图元可视剖切面高度的平面。这三个平面可以定义视图范围的主要范围。

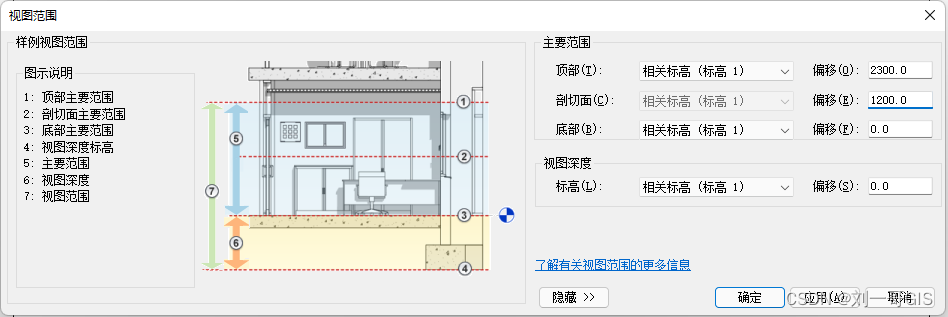

视图范围设置窗口：

简单的来说，就是每个平面都有一个视图范围属性，以标高1为例，底部为0，顶部为2300，剖切面为1200，这样，在标高1平面内，只能可能到高度1200以下的图元。

举例，在标高1平面画一面墙，墙上防止一个窗户，高度如下：

剖切面小于1580，如1570时࿱
