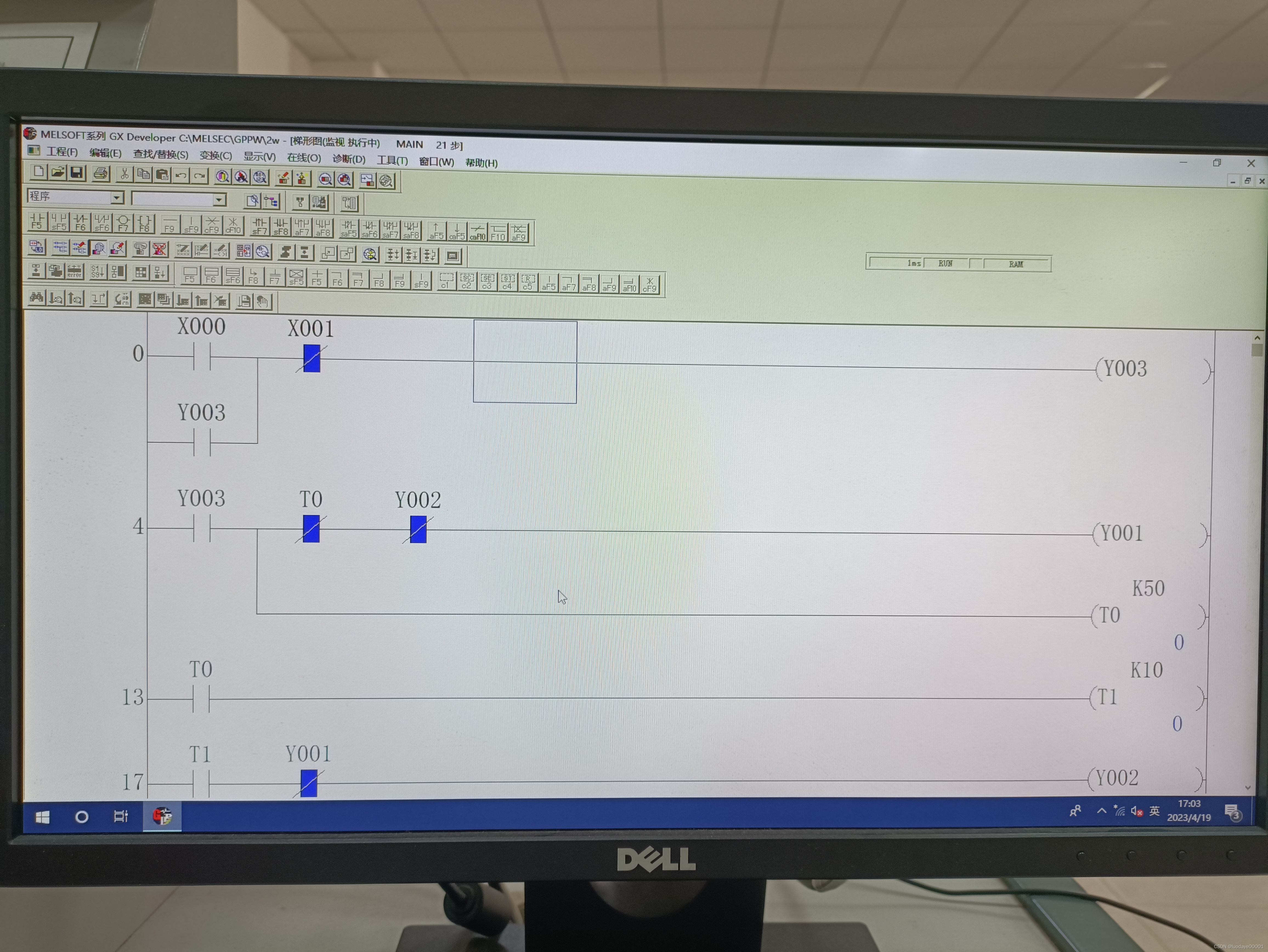

首先我们实现正转降压启动如上图;
第一行是启动接触器正转线圈,以及实现KM自锁功能;
第二行是实现星型降压启动,以及定时器5秒″;
第三行是实现电机停转时间1秒″;
第四行是实现电机星型转角型运转;

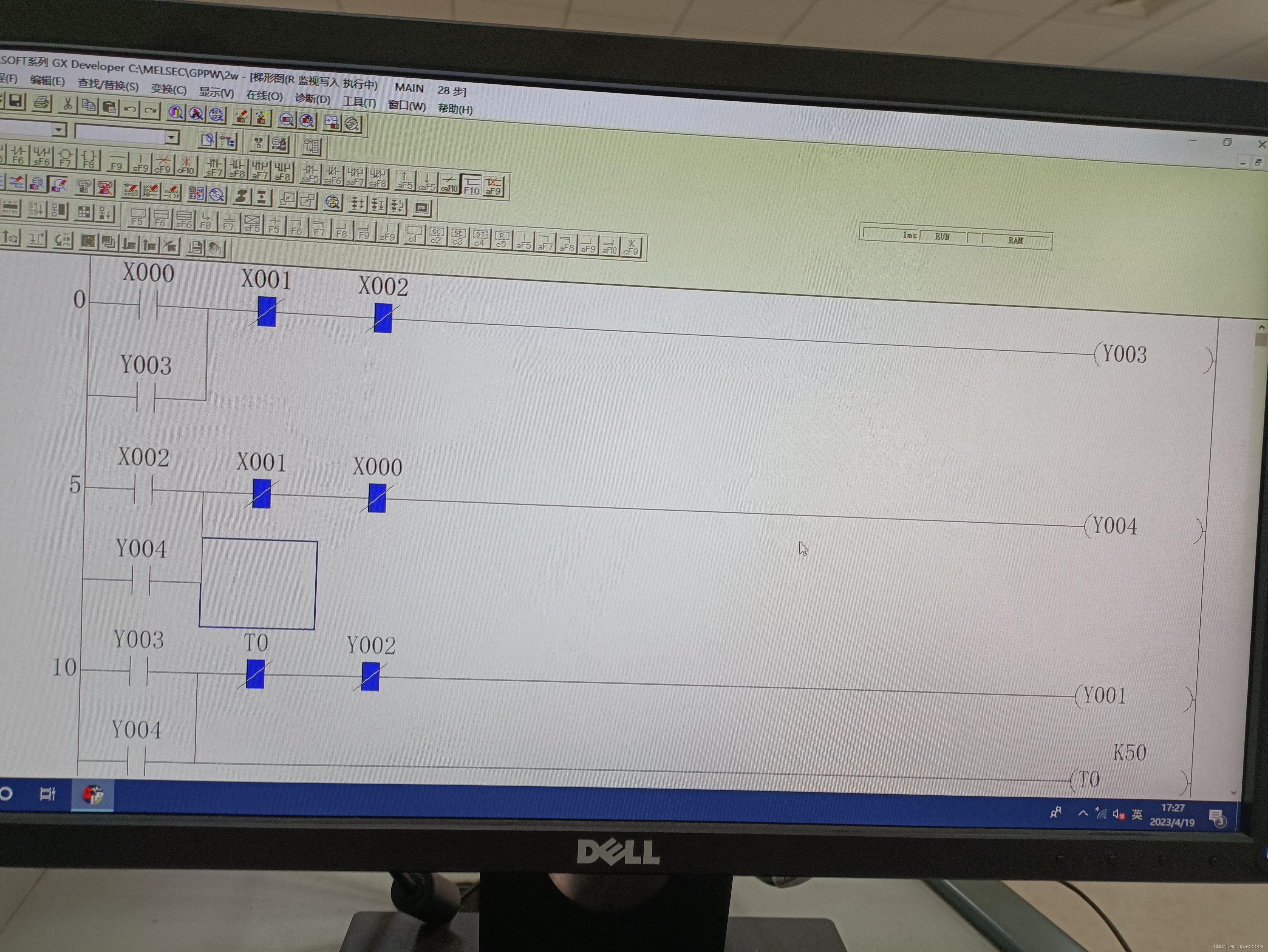

...在原有基础上添加上图程序实现标题功能...
添加第二排程序:
...功能...
控制反转交流接触器线圈
使KM 2线圈自锁;

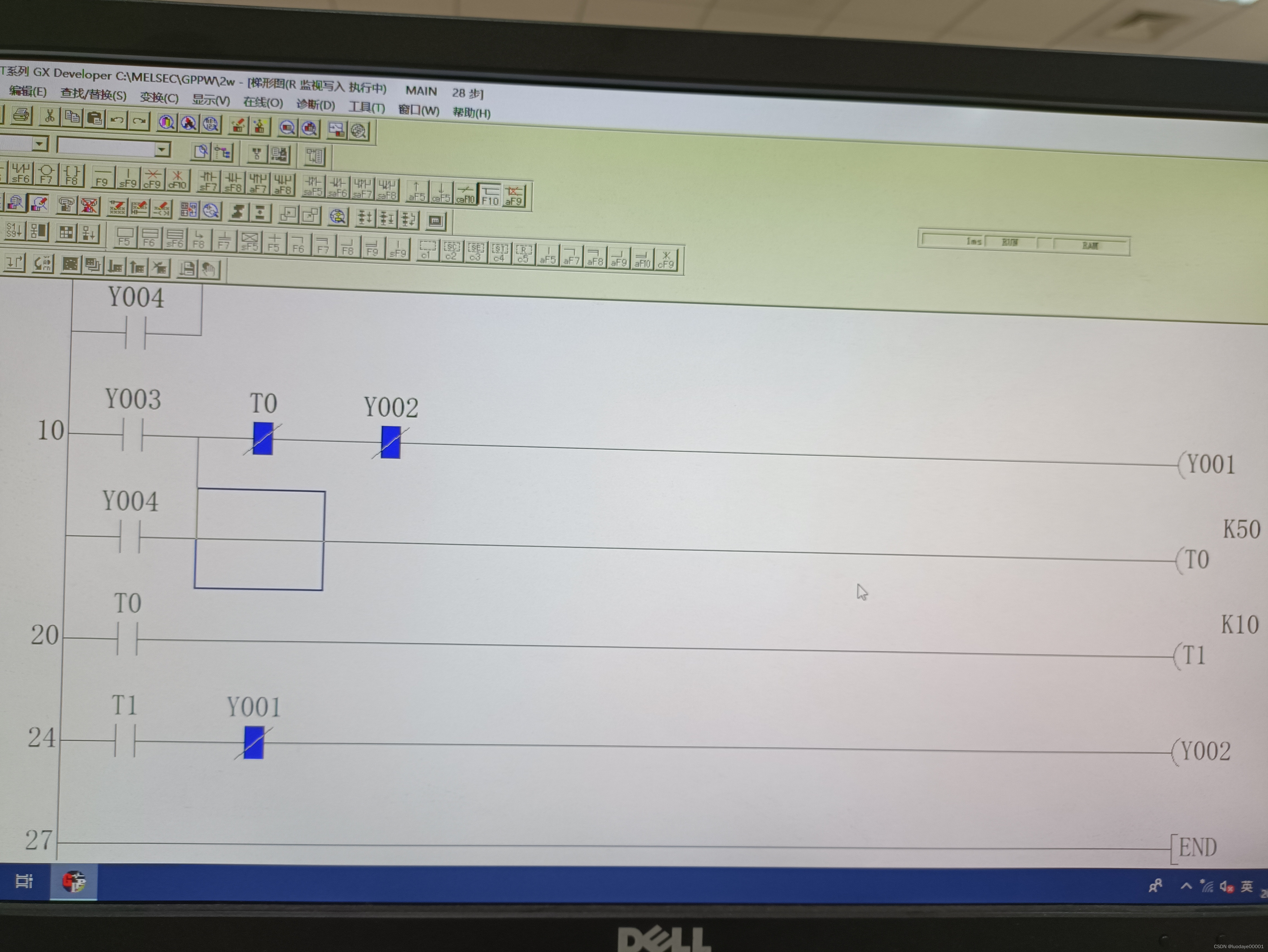

在第三排程序上添加反转星型降压启动...也就是Y004常开...;
...看到这里你已经掌握了三菱plc下的正反转星型转角型降压启动...
