对于高速信号完整性，一块聊聊啊（7）

什么是传输线？

传输线是用以从一处至另一处传输高频或微波能量的装置，由两条一定长度导线组成，一条是信号路径，另一条是参考路径/回流路径。

传输线可以用来构成各种微波电路元件，例如谐振器、滤波器、阻抗匹配器、定向耦合器等。电路板上的走线、同轴电缆、双绞线等有信号回流的信号传输路径都可以看作传输线。在PCB中，铜是作为传输导体的最常用材料，传输线或连接器在电镀后，可能覆上一层金来防止腐蚀。

传输线的作用和要求

高速电路中的传输线主要起信号传输的作用。其传输线性能的好坏会极大影响信号的质量及传输效率。目前我接触的这方面应用是将裸芯片贴到PCB上，进行一定的模块化封装，然后测试模块的高频特性。因此传输线主要就是应用在给芯片的高频输入、输出管脚提供电连接。传输线设计的基本要求就是高带宽、低插损。

传输线损耗不得不考虑

PCB设计之实例解析传输线损耗，随着信号速率的提升和系统越来越复杂，传输线已经不是当年的样子，想怎么设计就怎么设计了。PCB仿真设计也越来越难了，现在板子一大，线长轻轻松松上10inch，可能还会跨个背板，经过几个连接器，这样的情况，传输线的损耗就是我们设计中不得不考虑的问题了。

那么影响损耗的因素有哪些呢?有哪些又是我们在设计中可以控制的呢？相邻线的串扰，阻抗不匹配，辐射等等因素都可能对损耗造成影响，这些也都可以从设计层面进行优化，尽量减小影响。还有一个最关键的损耗来源，就是我们的传输线不是理想传输线，是有损传输线，本身造成的损耗才是最主要的。

传输线的分类

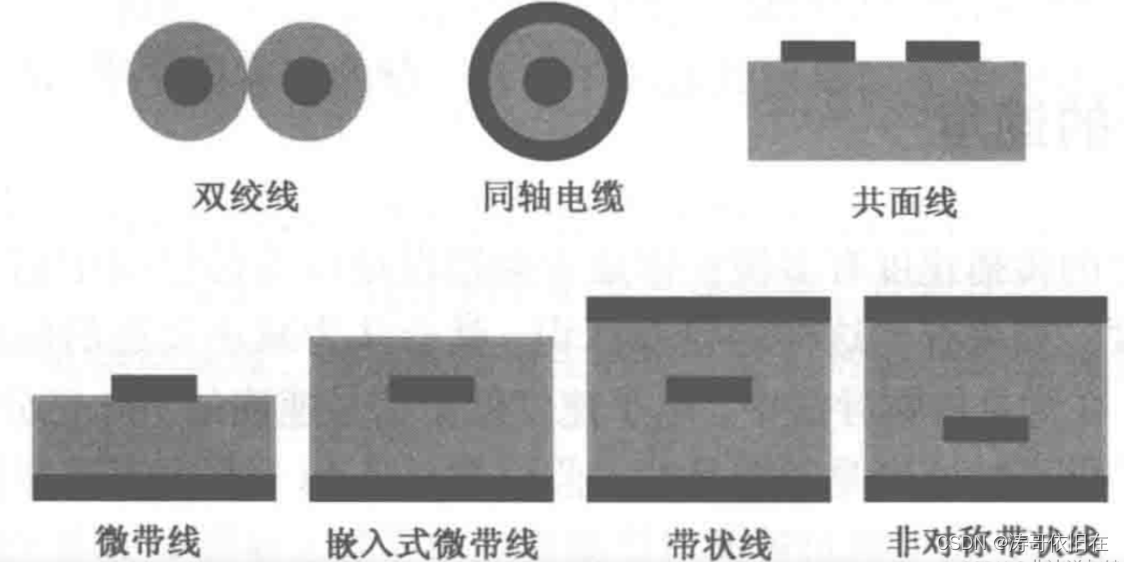

如果导线上任意一处的横截面积都相同，则称这种传输线为均匀传输线，信号在各个位置感受的阻抗都相同。常见的均匀传输线有双绞线、同轴电缆、共面线、微带线、带状线等等。

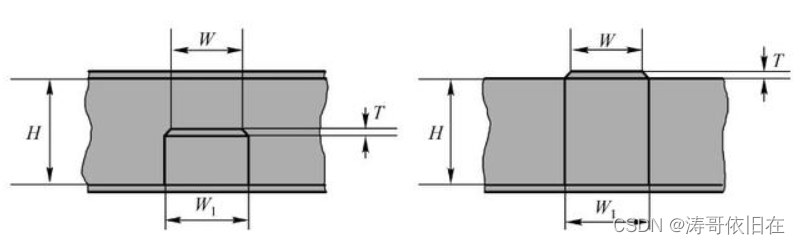

在电路板上，传输线一般分为两种类型，如下图所示，左图是带状线，右图是微带线。

SI信号完整性分析，也不仅仅是对PCB板上的微带线和带状线仿真分析，还需要进行线缆选型，有些元器件是通过cable线缆连接的，IC-微带线/带状线-元器件-微带线/带状线-元器件-cable线缆-元器件这样组成拓扑链路，在进行信号完整性仿真，这就是后面要讲的内容，当前前提是先选好板子做好叠层设计。
