PCB如何输出Gerber文件和IPC网表

今天讲讲，PCB如何输出Gerber文件和IPC网表。PCB文件绘制完成后，需要发到厂家生产。为保护我们的PCB文件不外泄，尽量提供Gerber文件，IPC网表也一起提供。

以AD软件为例，详细讲解Gerber文件和IPC生成的过程。请文字和图片一起看。

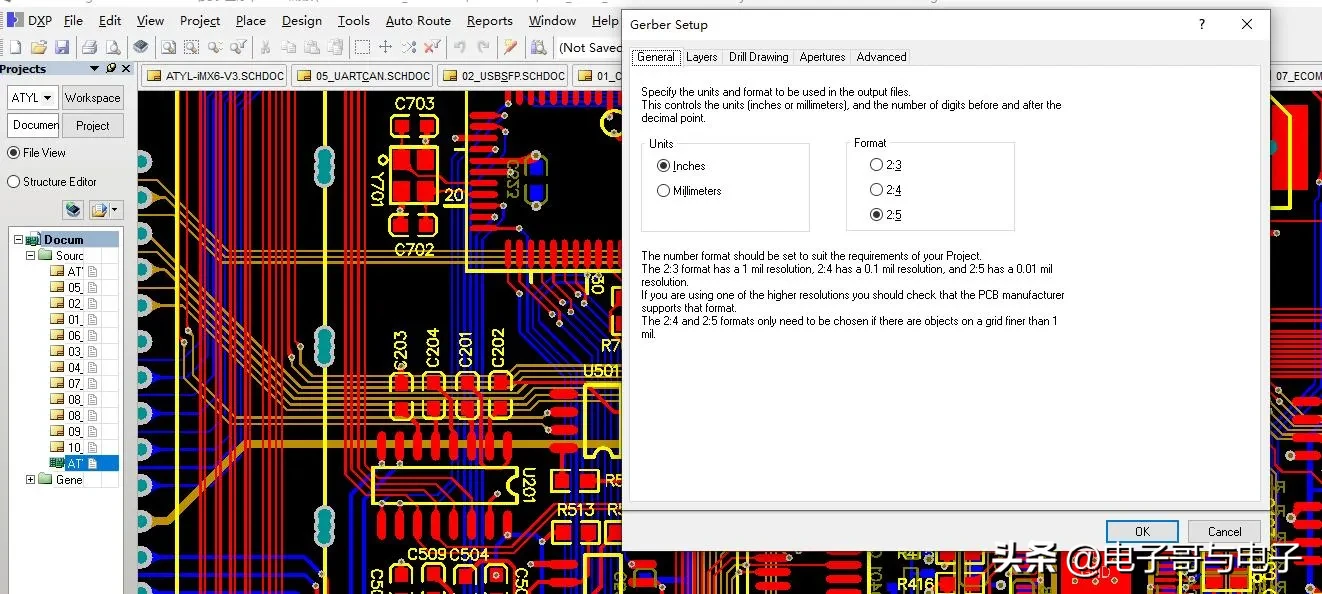

1、PCB界面：File->Fabrication outputs->Gerber Files。在General设置单位和精度。Units(单位)选择Inches，Format(精度)选择2:5。

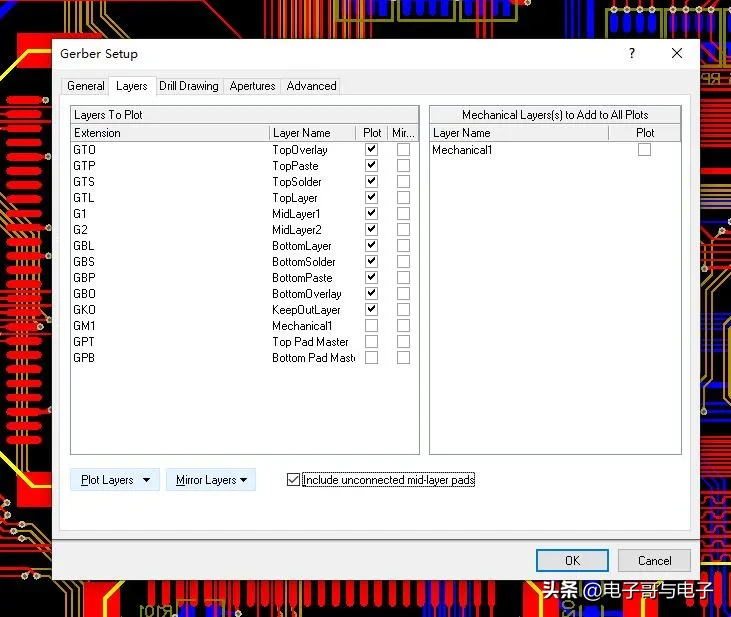

2、切换到Layers选项，在Plot Layers中选择used on,同时将Include unconnected mid-layer pads的勾打上。Mirror Layers选择All off。

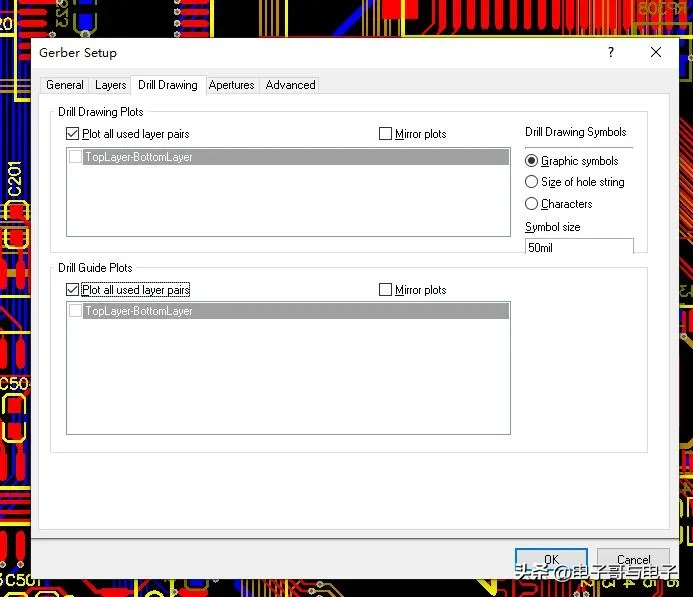

3、切换到Drill Drawing选项，把2个Plot all used layer pairs前面的勾打上。

Apertures和Advanced中的选项，选择默认值。点击OK，软件生成一个CAM的文件。

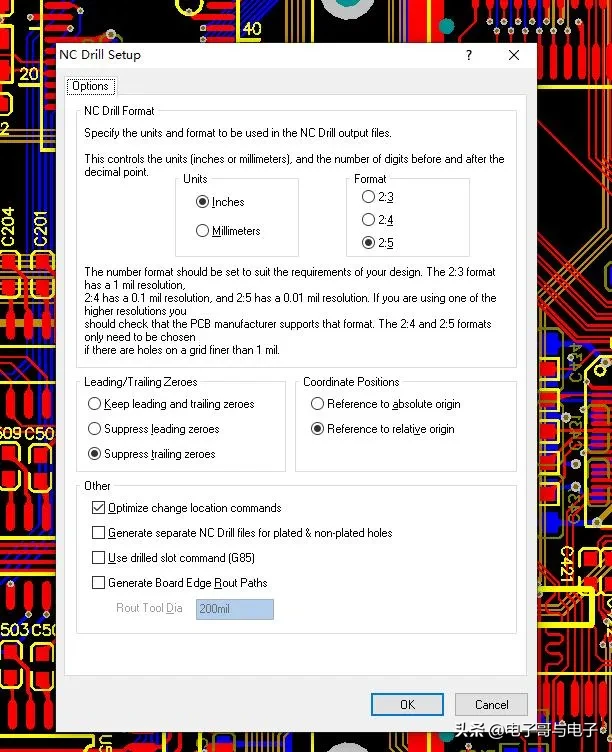

4、钻孔文件输出：

PCB界面：File->Fabrication outputs->NC Drill Files，选择默认的参数，点击OK。

5、IPC网表输出：

PCB界面：File->Fabrication outputs->Test Point Report，将选项IPC-D-356A勾上，点击OK。

这IPC网表的作用，是让PCB厂家对比Gerber文件，检查PCB板有没有走线短路、断路，走线的间距是否有问题等。
