今天给大家分享我在公众号上看到的20种运放典型电路,总结得十分到位。主要是以下20种:
反向比例运算电路
同相比例运算电路
电压跟随器
反相求和运算电路
同相求和运算电路
加减运算电路
加减电路
积分运算电路
实用积分电路
微分运算电路
实用微分电路
压控电压源二阶低通滤波器
压控电压源二阶高通滤波器
RC桥式正弦振荡电路
方波发生电路
方波和三角波发生电路
过零比较器电路
一般单限比较器
滞回比较器
窗口比较器

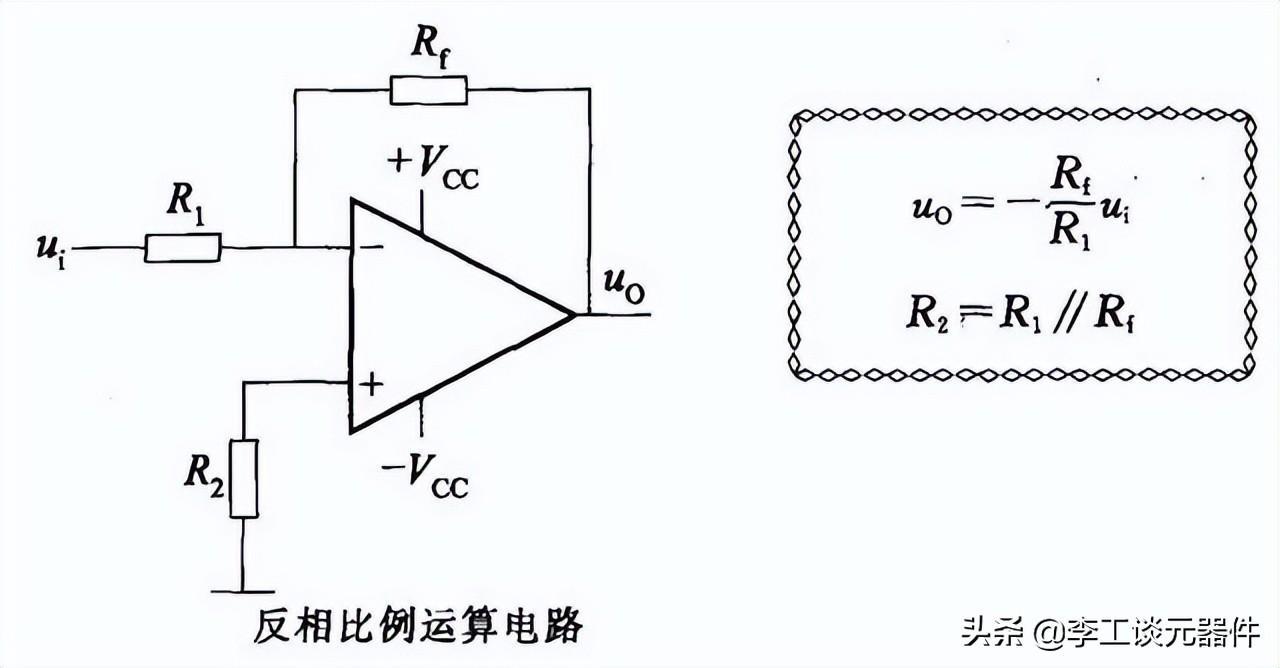

1、反相比例运算电路
![](https://img-blog.csdnimg.cn/img_convert/43a03b32ce761040caf0bd1ac016cde3.jpeg)

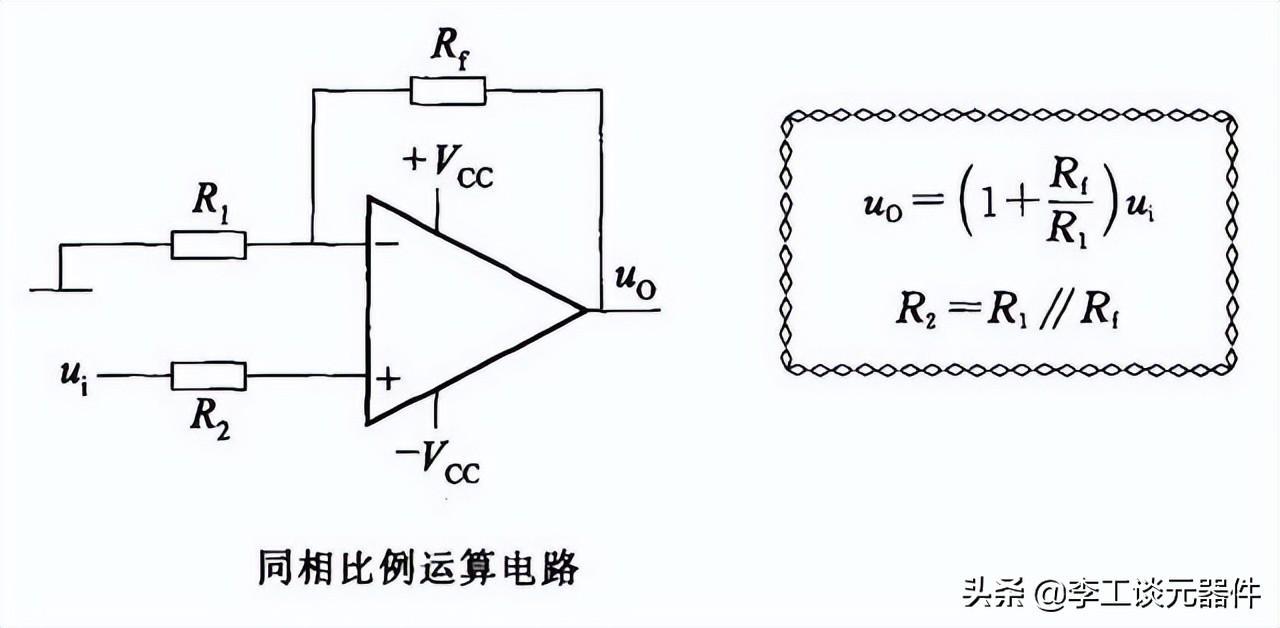

2、同相比例运算电路
![](https://img-blog.csdnimg.cn/img_convert/ef1ba502b403207fedb394426a7b9343.jpeg)

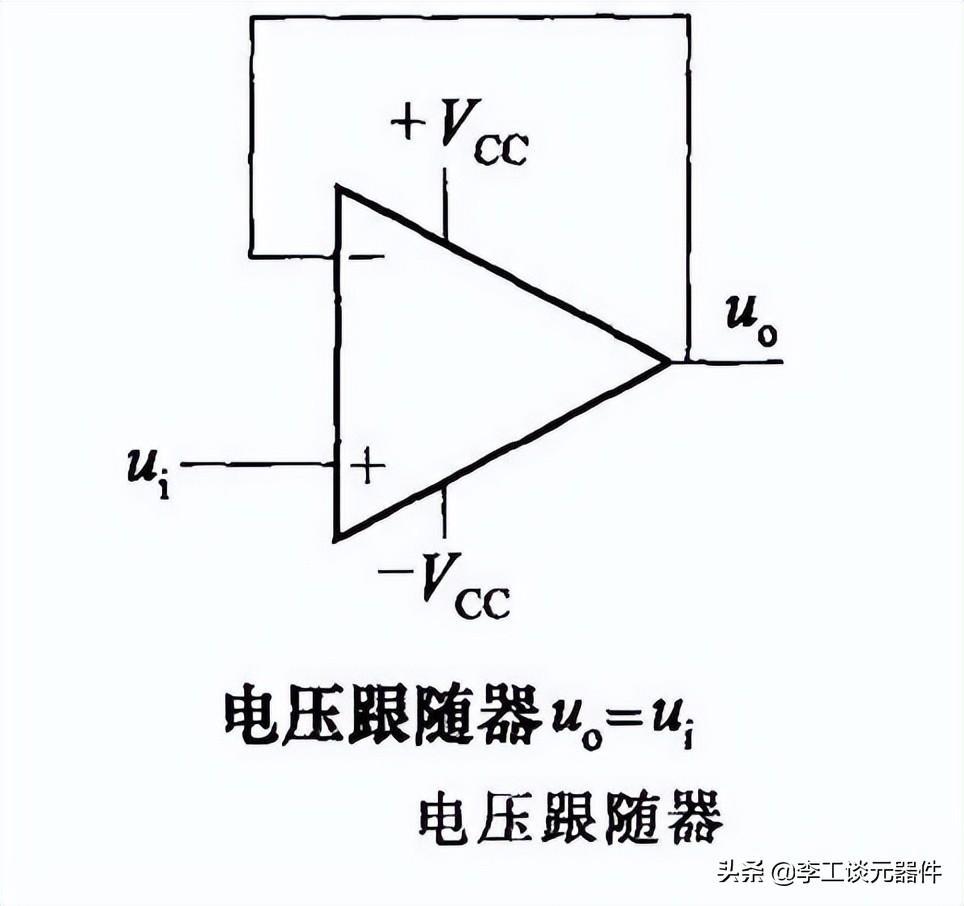

3、电压跟随器
![](https://img-blog.csdnimg.cn/img_convert/c86772fc24cea5fb29216aa7cfc04e9b.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/0c51f12a73092c7bdac3479594fbe552.jpeg)

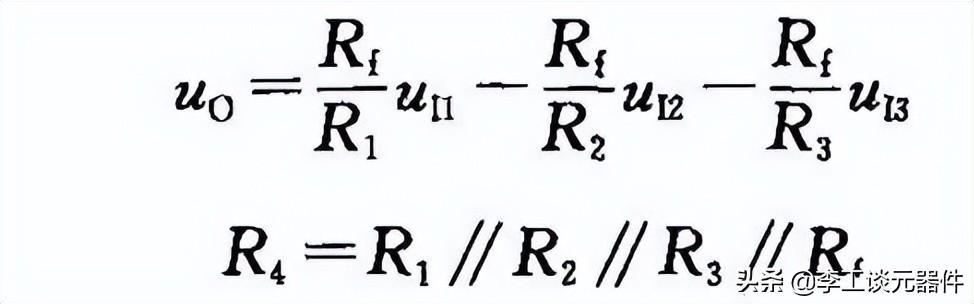

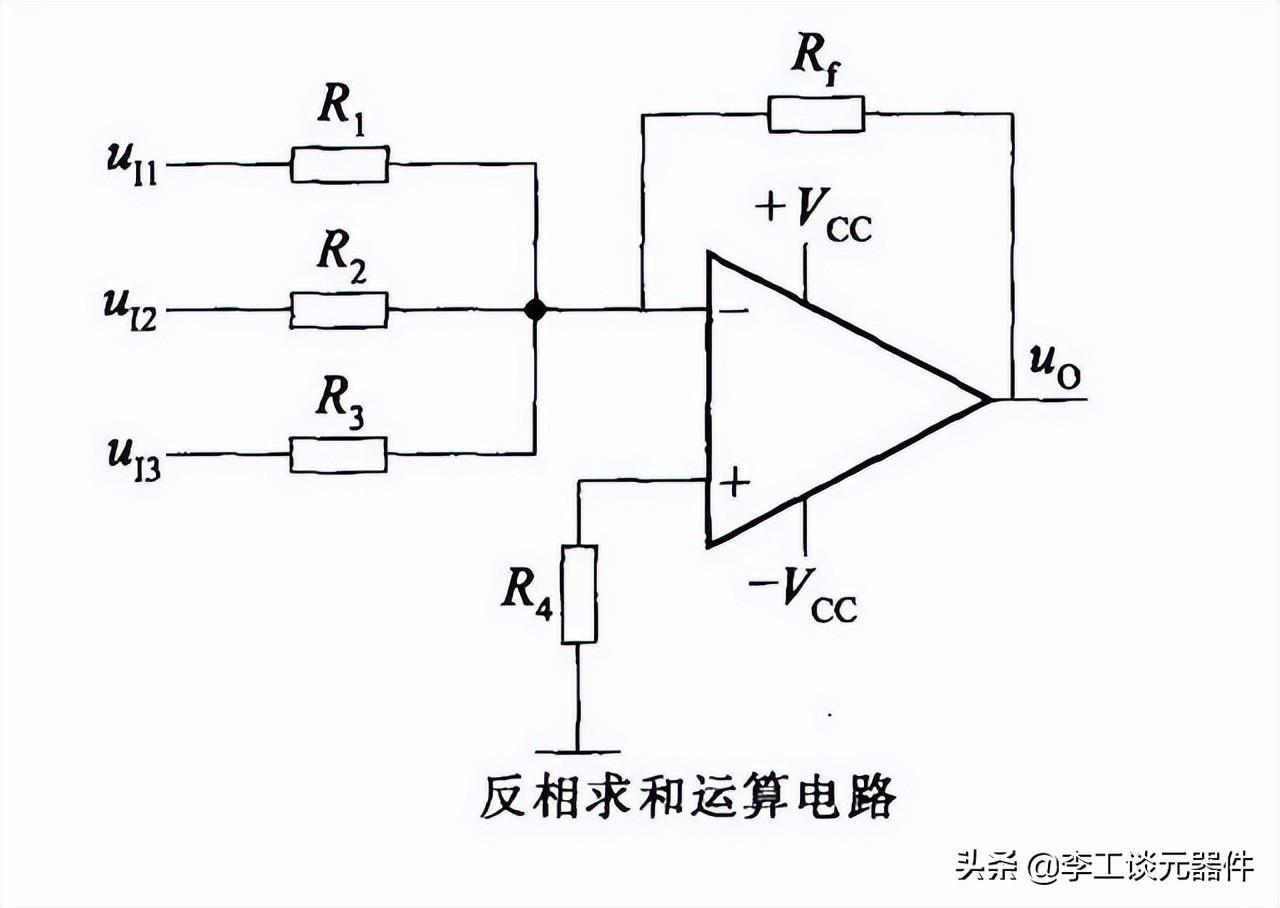

4、反相求和运算电路
![](https://img-blog.csdnimg.cn/img_convert/f726d14463945b152f80d01e1c01d022.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/92037d87d27162e95a6635ae0b46c41a.jpeg)

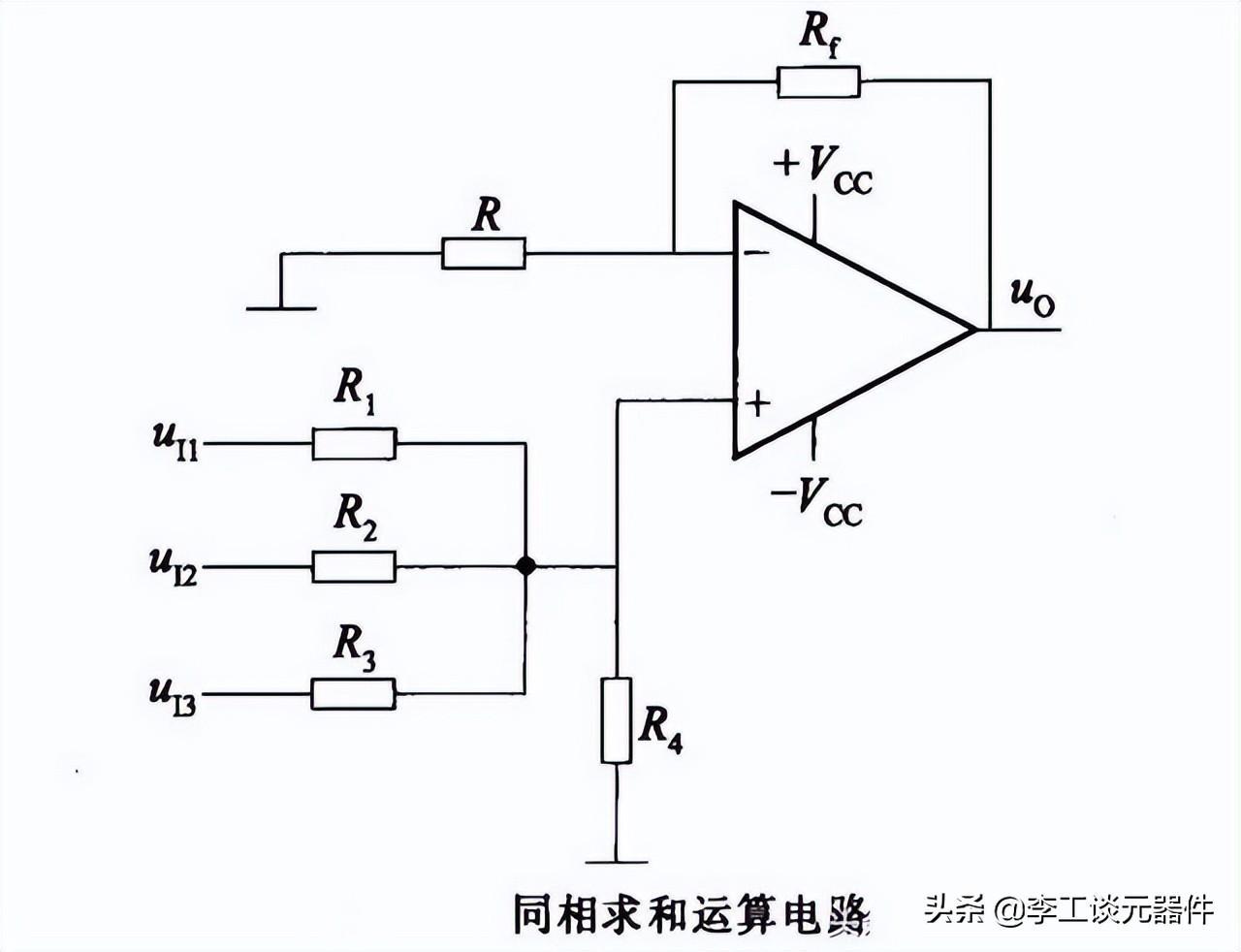

5、同相求和运算电路
![](https://img-blog.csdnimg.cn/img_convert/c0254ffb3ed8ef8ddfe894554cef0bc8.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/31caa9457d980f1ab4ed0462db83143a.jpeg)

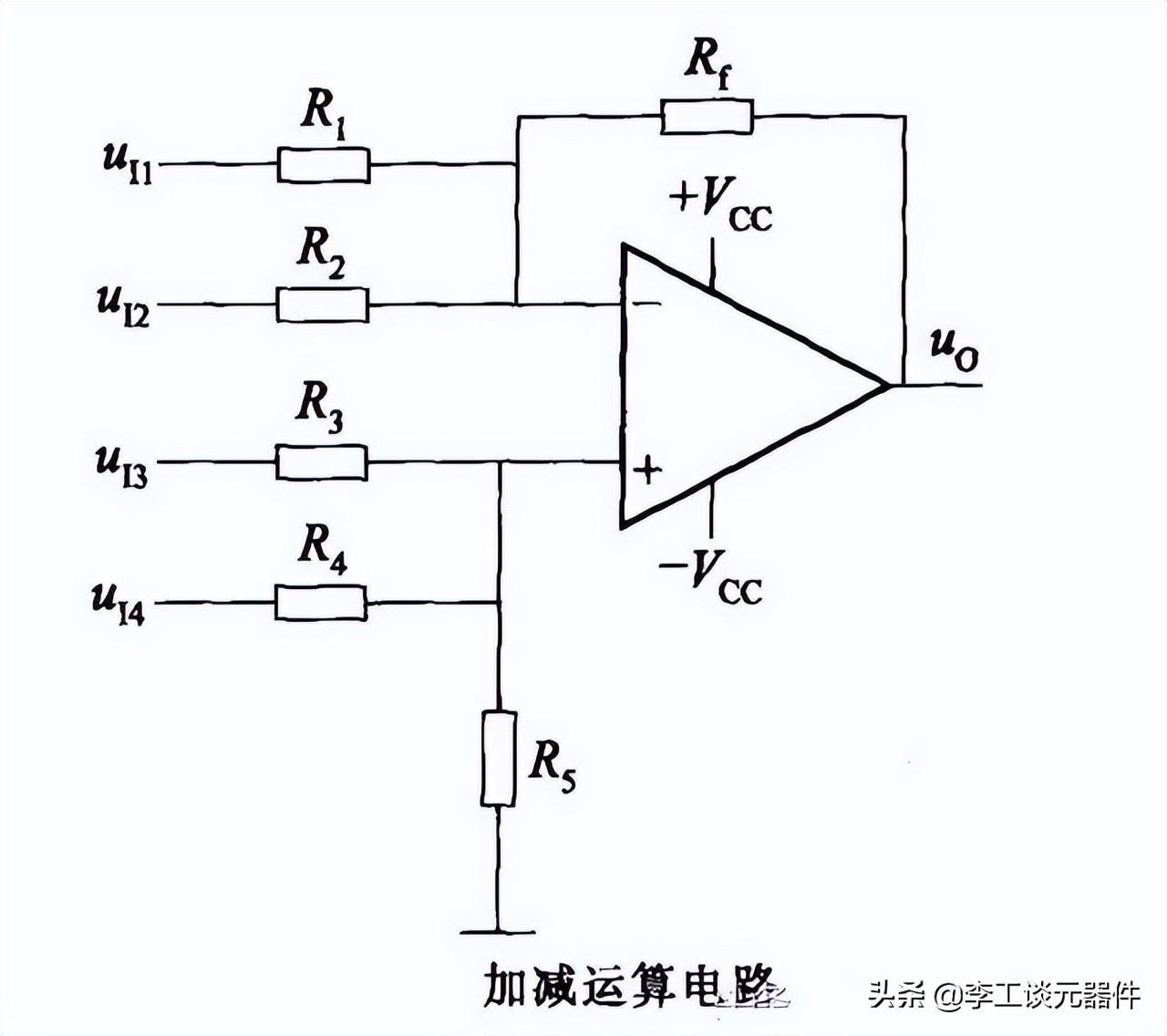

6、加减运算电路
![](https://img-blog.csdnimg.cn/img_convert/3f1dd52942e1627d43a1731a58e6548f.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/4e41bbca2e27166a663c64e4962d5c08.jpeg)

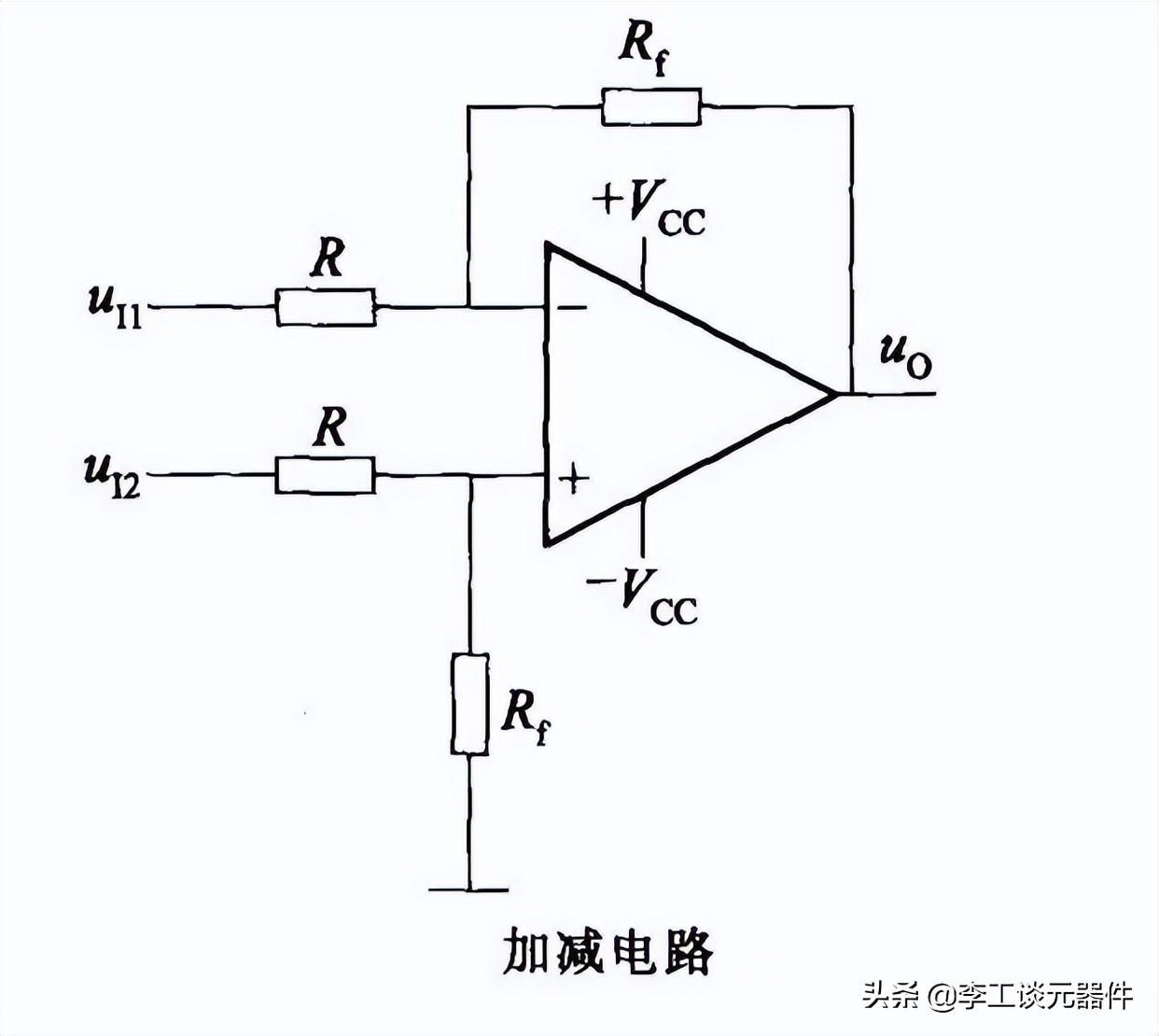

7、加减电路
![](https://img-blog.csdnimg.cn/img_convert/7d3faae01e0e96d20e640ec6f7853b7a.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/c14016739167556612efc09c6b8d35f0.jpeg)

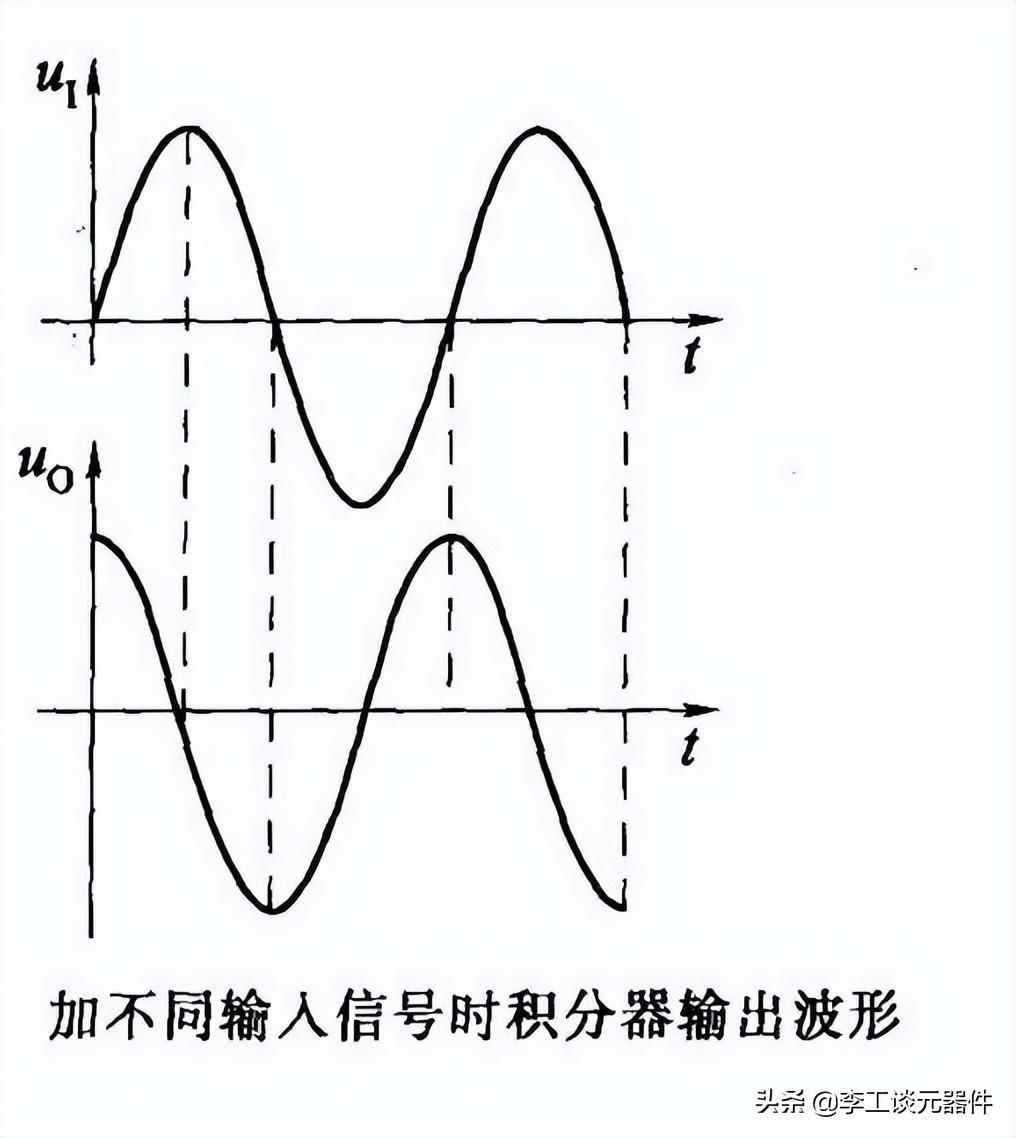

8、积分运算电路
![](https://img-blog.csdnimg.cn/img_convert/f5db820e64517d77d2e345d844e67561.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/27a76dea1e34b9cb06c2124b1f059250.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/9f32e13a67a584484ac06ded52d68877.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/5de9ee7115b374eea81543e900d0a1ed.jpeg)

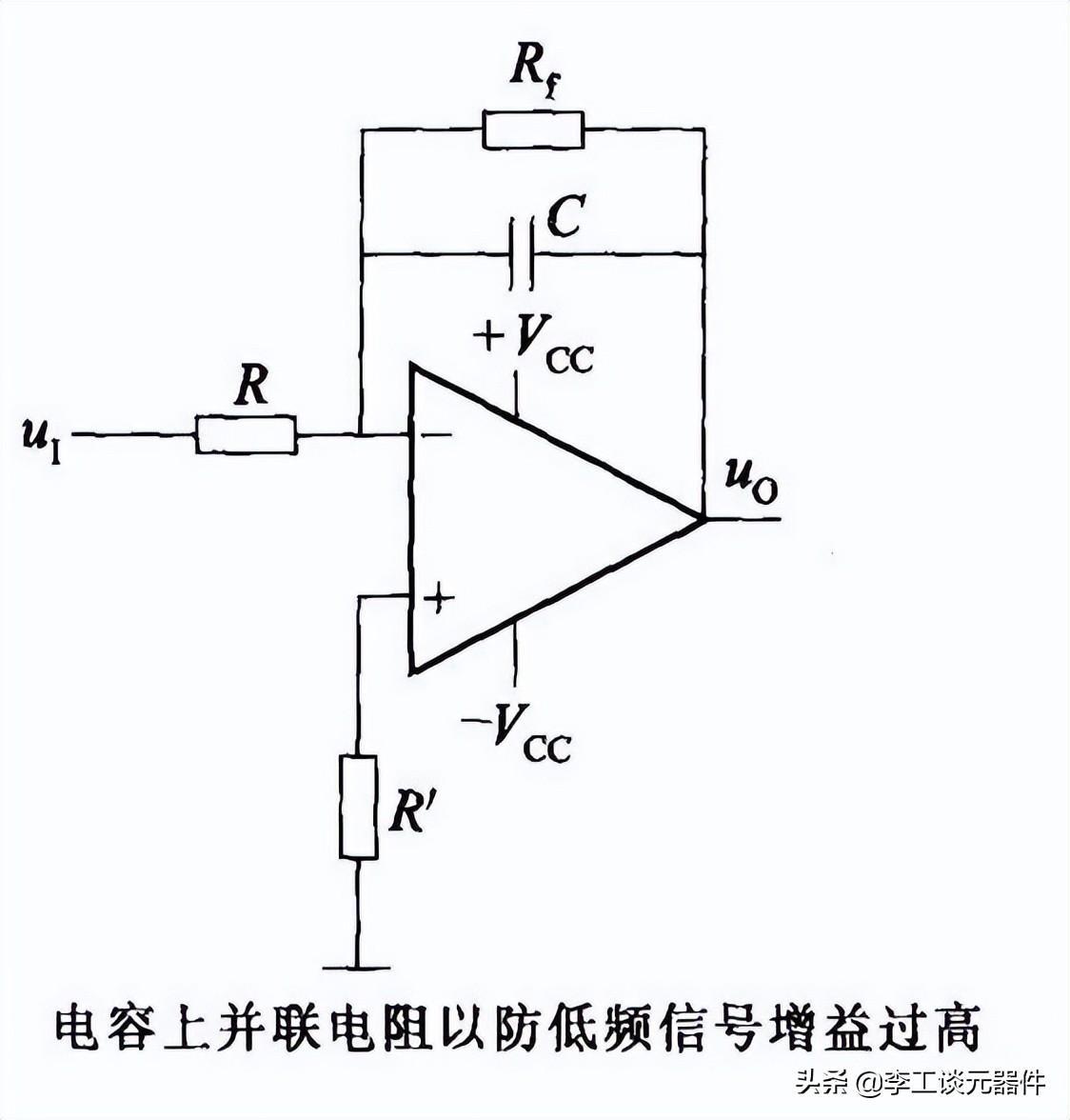

9、实用积分电路
![](https://img-blog.csdnimg.cn/img_convert/620c34fb6f8fe121010c37f3cf73d3f0.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/e0b52845fe79af203ba6a757aa75be38.jpeg)
10、微分运算电路

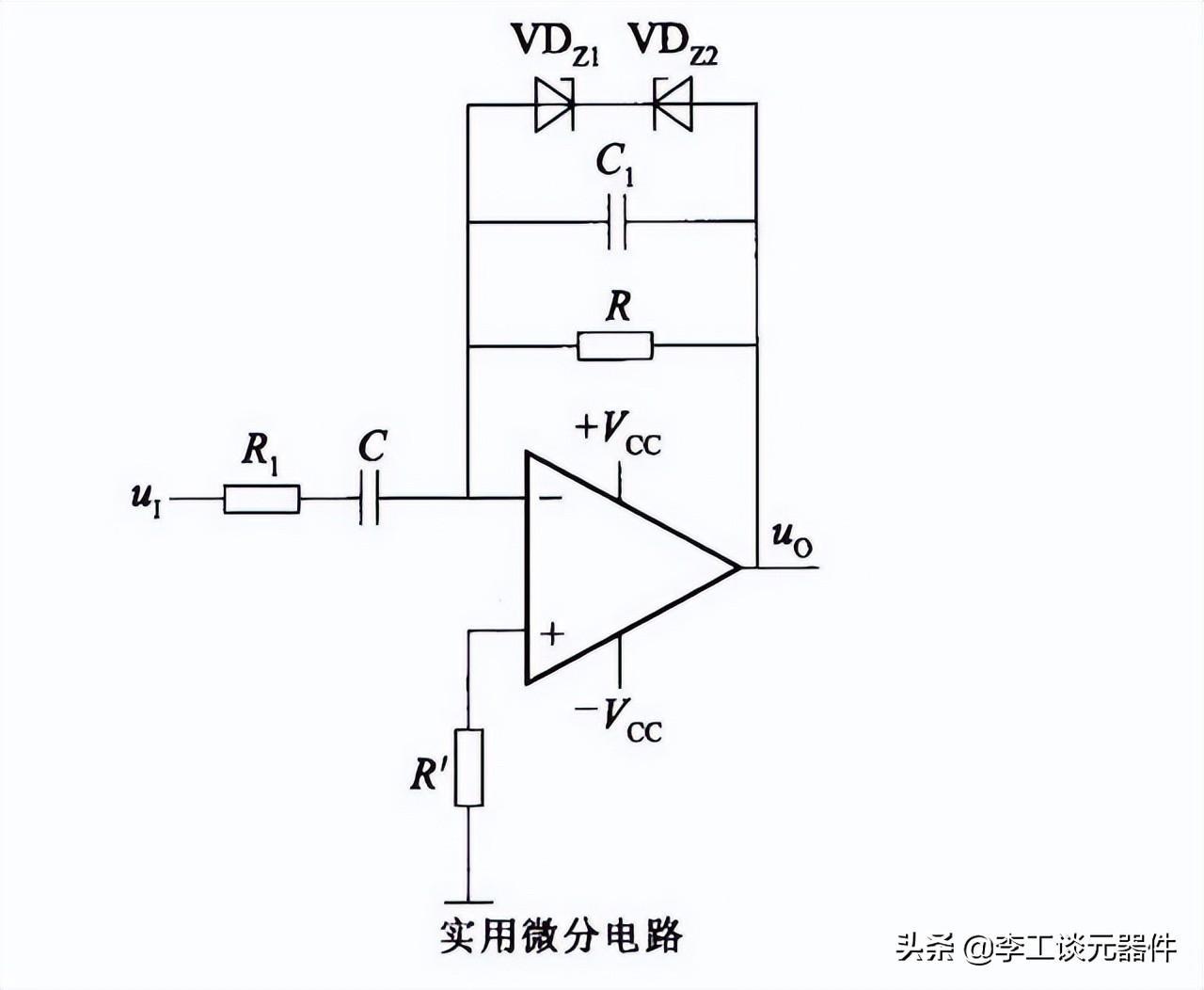

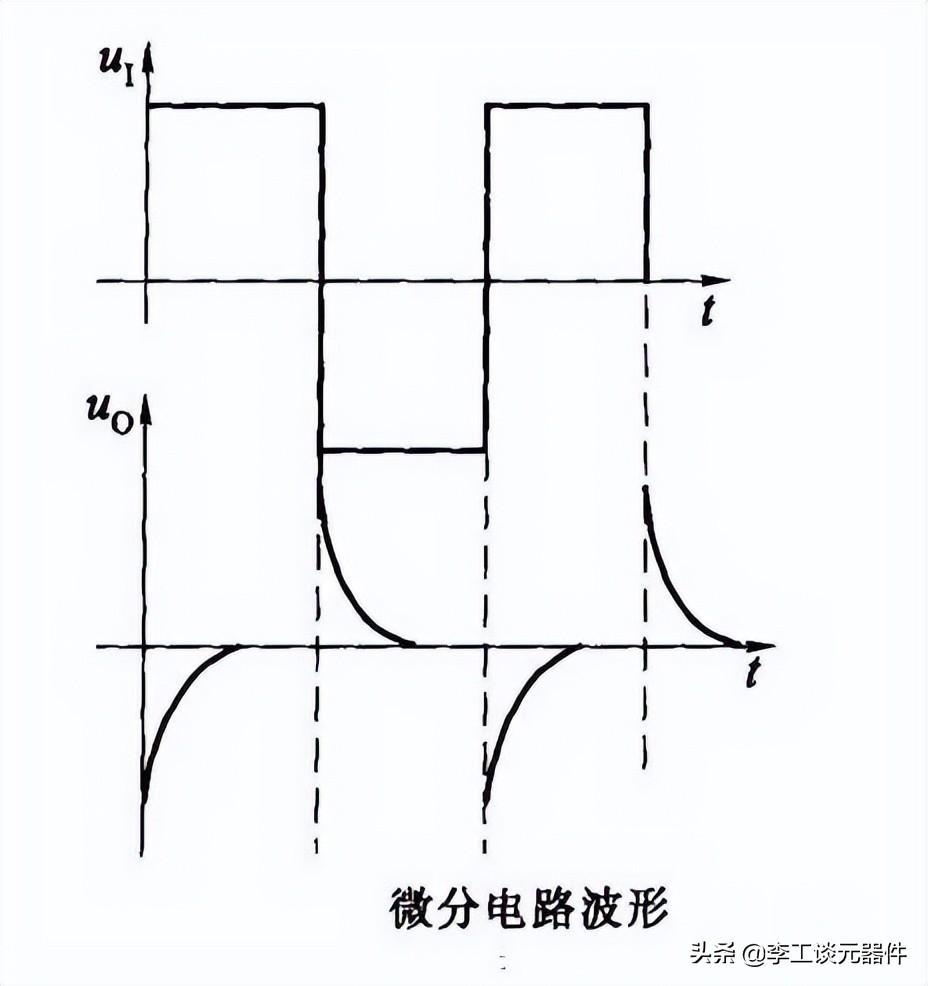

11、实用微分电路
![](https://img-blog.csdnimg.cn/img_convert/a33acbbfddd415be8bb9d009f603ff34.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/a097522358788351890bed55324fb905.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/3b77d344fd4584eae2ed3b293344758c.jpeg)

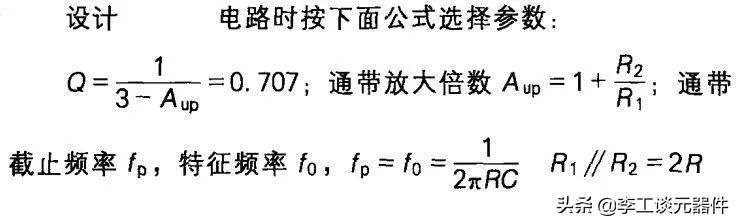

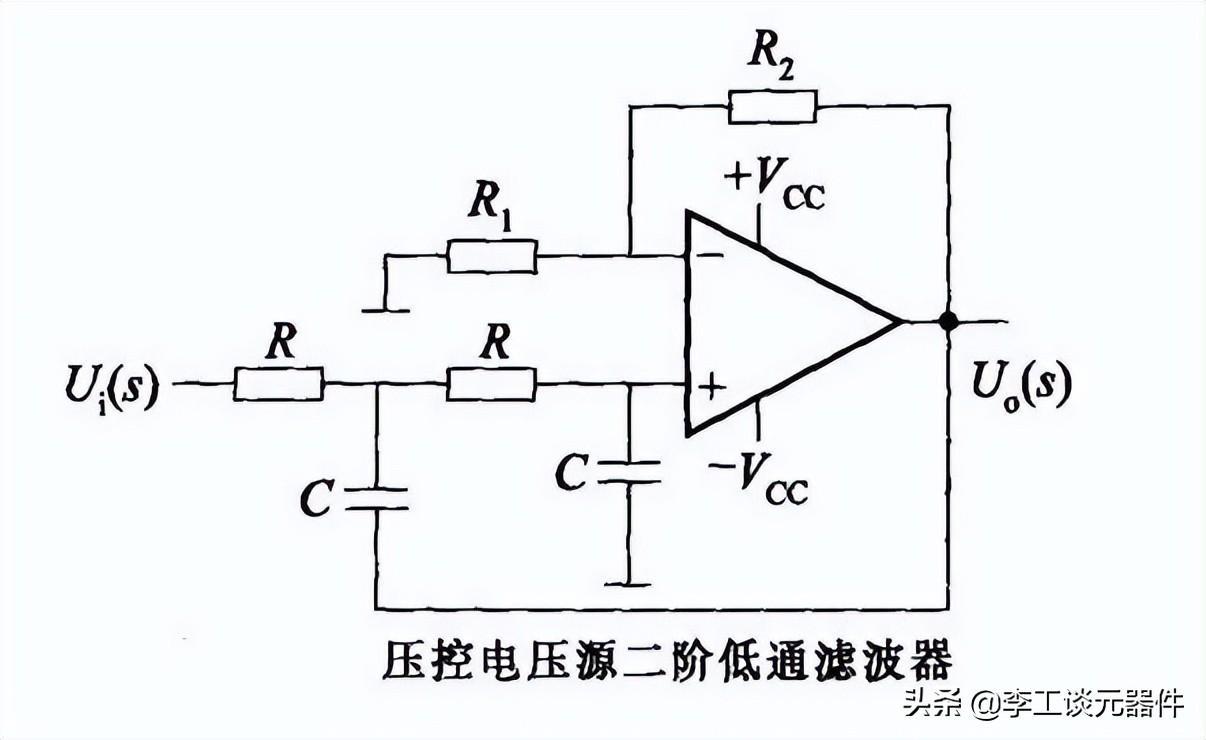

12、压控电压源二阶低通滤波器
![](https://img-blog.csdnimg.cn/img_convert/58e06668bbc6408b160e0633109f552d.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/3d684bd17520a45e85d9e82e8cb9a3e5.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/9a1aaf28eb17dcbb673e6aff4d25556c.jpeg)

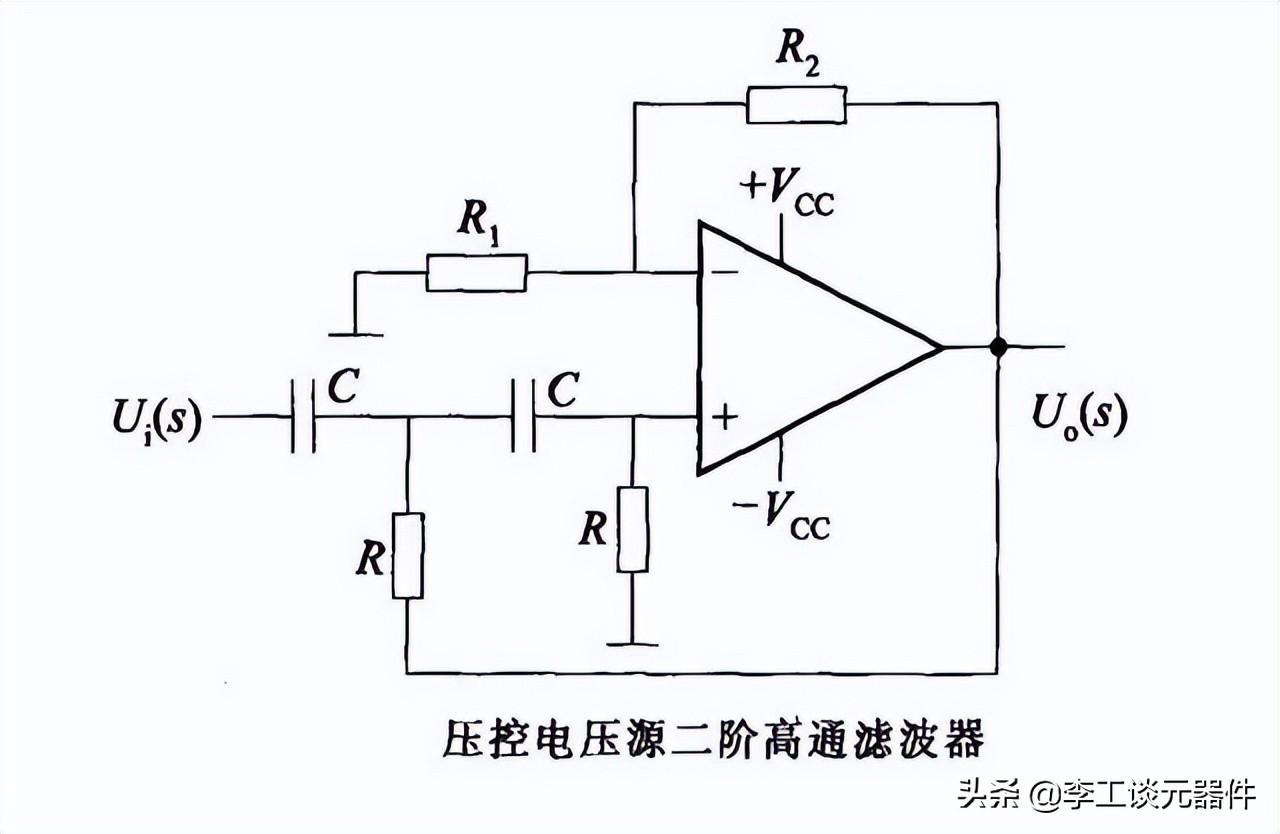

13、压控电压源二阶高通滤波器
![](https://img-blog.csdnimg.cn/img_convert/b44d5737155cd3bc5d7df23f2c6d37d4.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/1eb02b34769134c7f9499ad09cbb7ea5.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/b943f165da852697eab2698de8979818.jpeg)

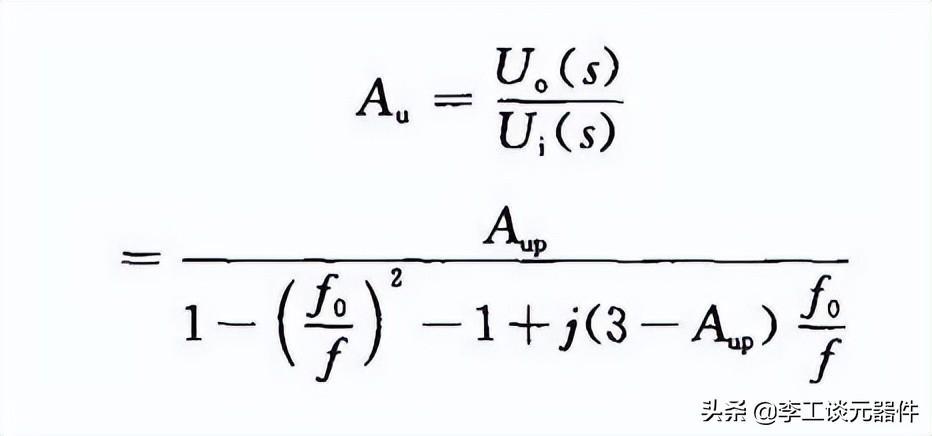

14、RC桥式正弦振荡电路
![](https://img-blog.csdnimg.cn/img_convert/93df14652132006aeed1fd57e4072067.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/a1fb7cdc9f088a158983ded0aec45c23.jpeg)

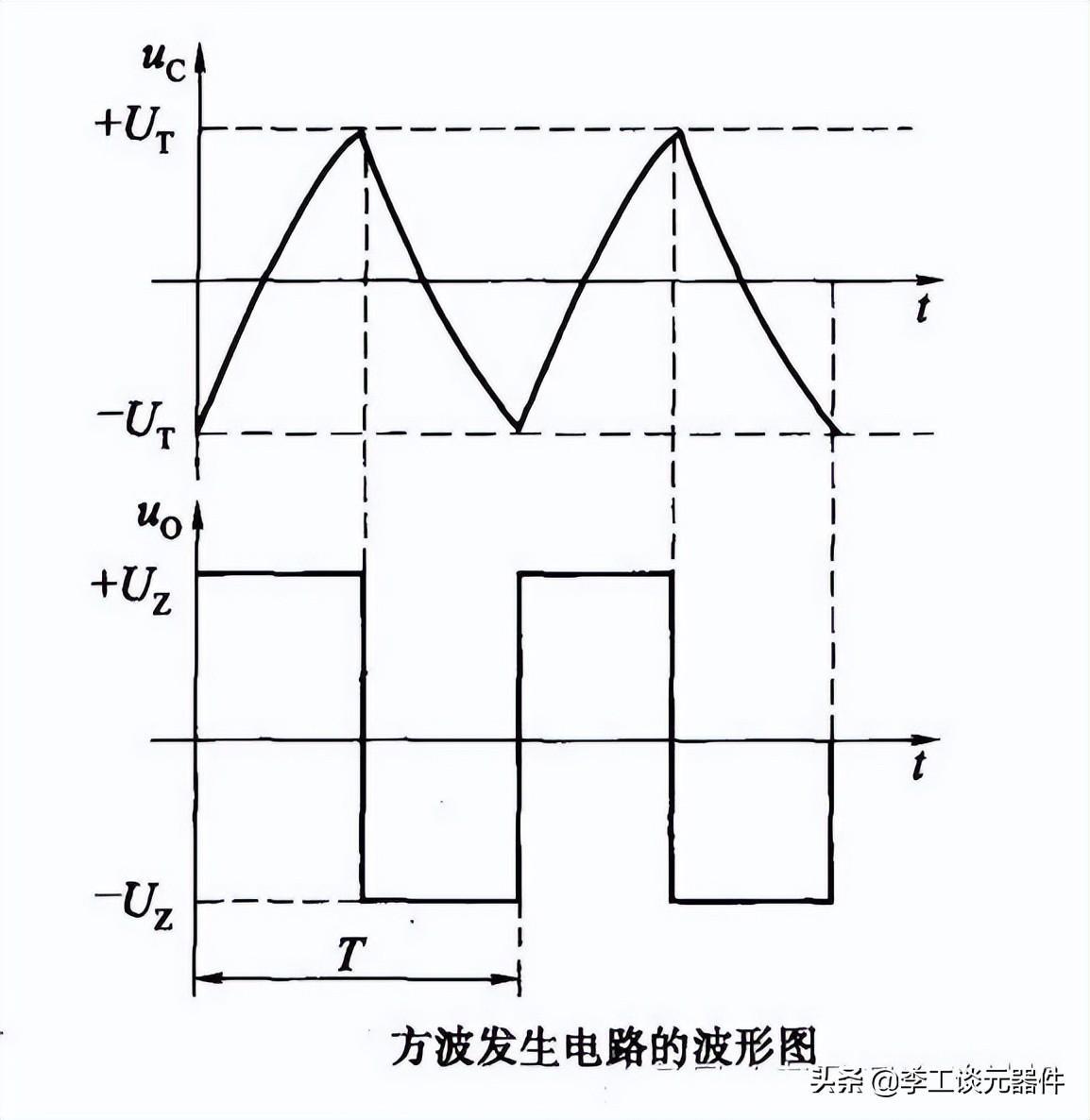

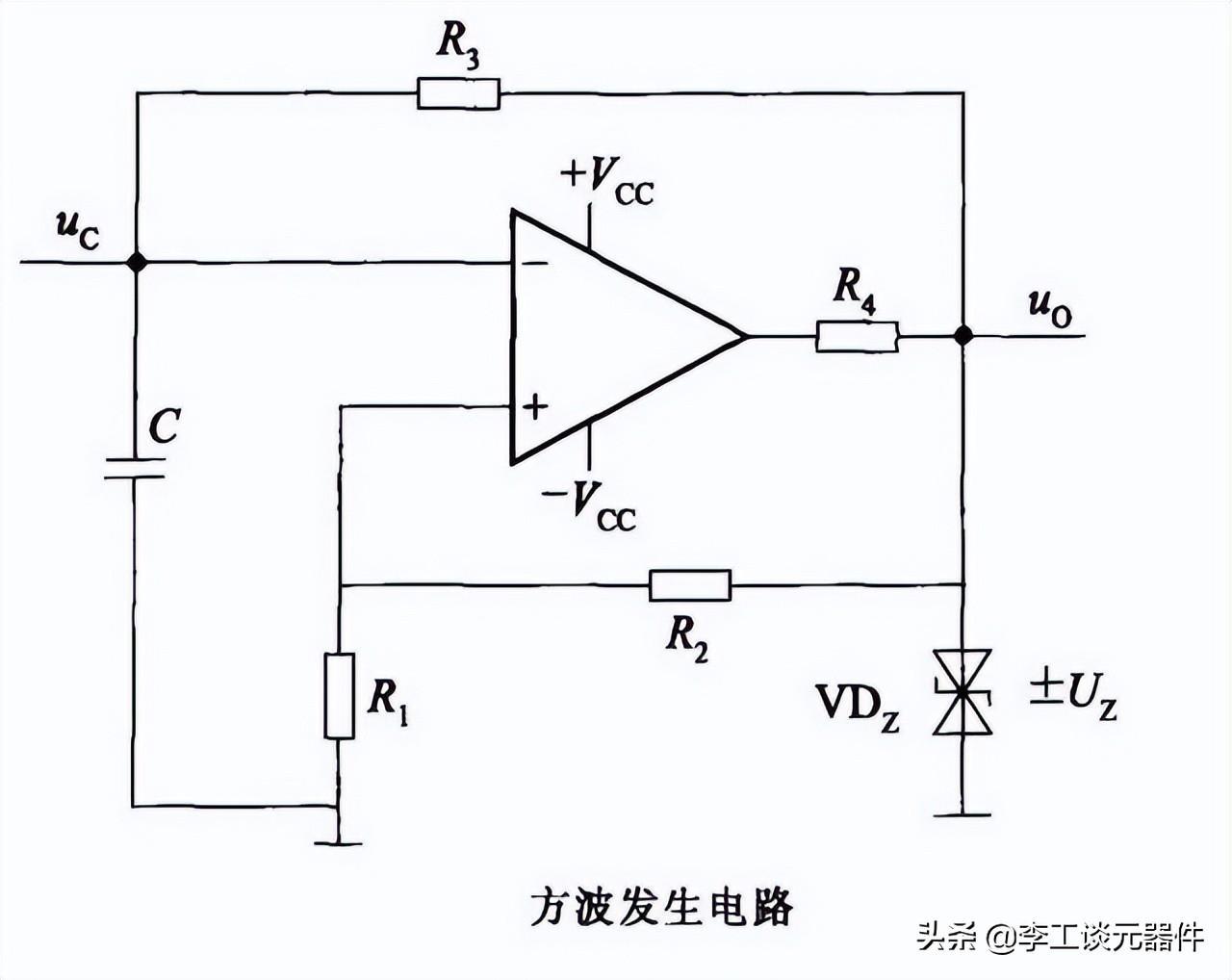

15、方波发生电路
![](https://img-blog.csdnimg.cn/img_convert/593807e116400e82656c6b82ceda7b23.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/49e20ff1a86f0f92326ac1300ab7d1a6.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/b87efdb6d0220bd91478bfa234e7a124.jpeg)

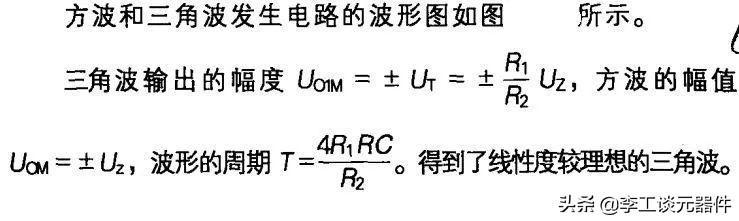

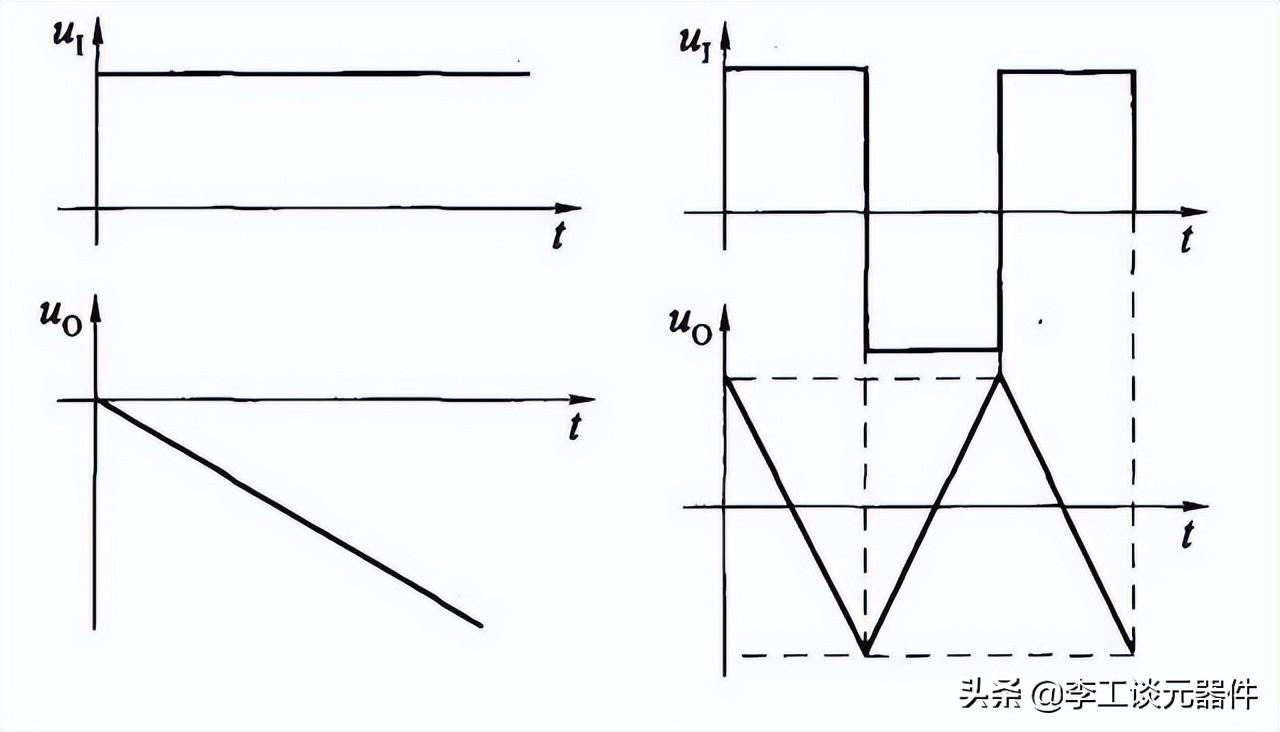

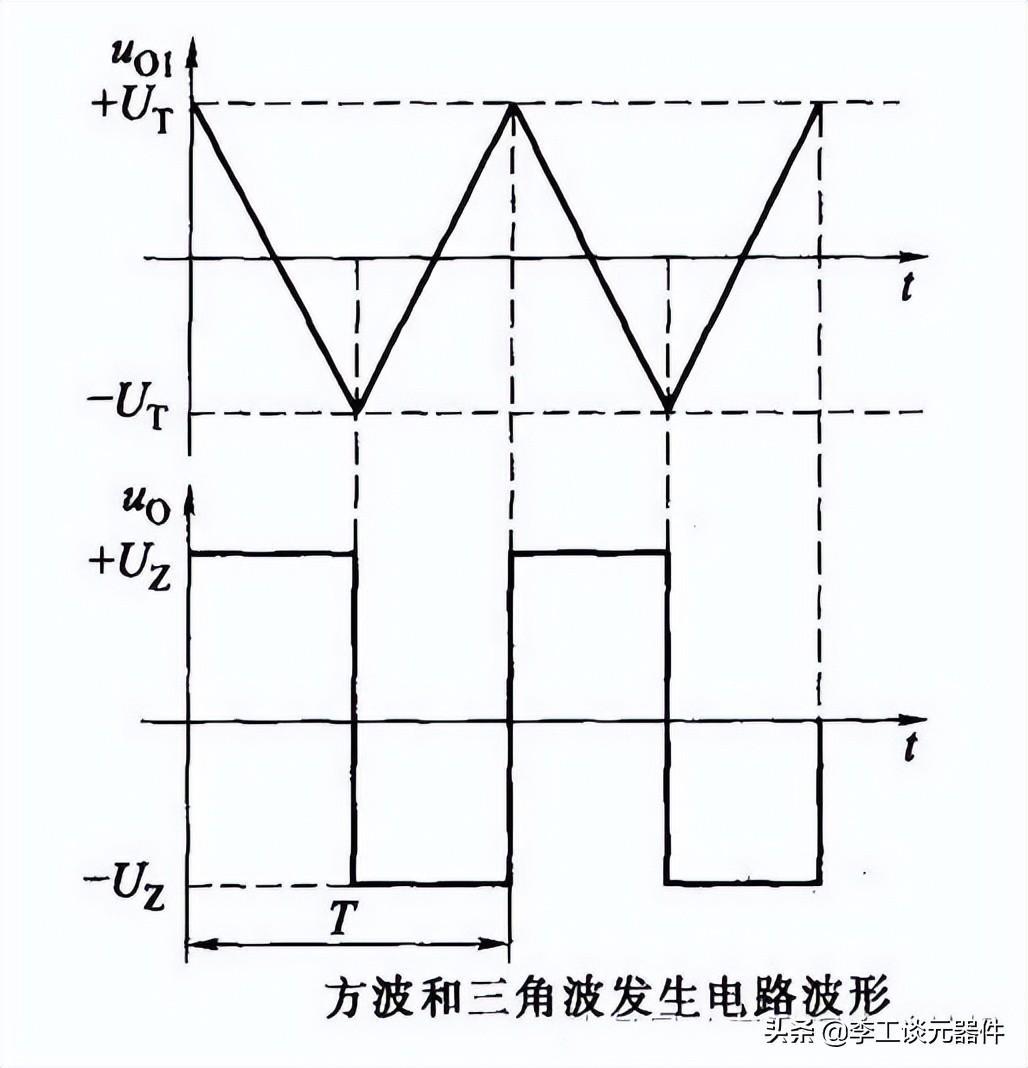

16、方波和三角波发生电路
![](https://img-blog.csdnimg.cn/img_convert/c291ef9a4a55177649332953b2dd69f4.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/74cfe448c2368116bdab8a76aa34601a.jpeg)
![](https://img-blog.csdnimg.cn/img_convert/3a149f145279a787508006d8a6ef7b3b.jpeg)
17、过零比较器电路
![](https://img-blog.csdnimg.cn/img_convert/7245623350e76914ef619d2dc7ec4573.jpeg)

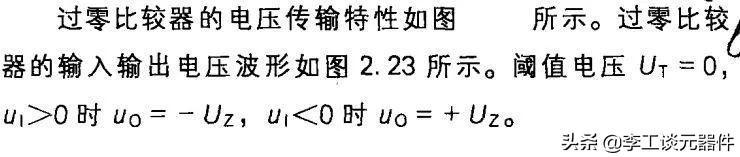

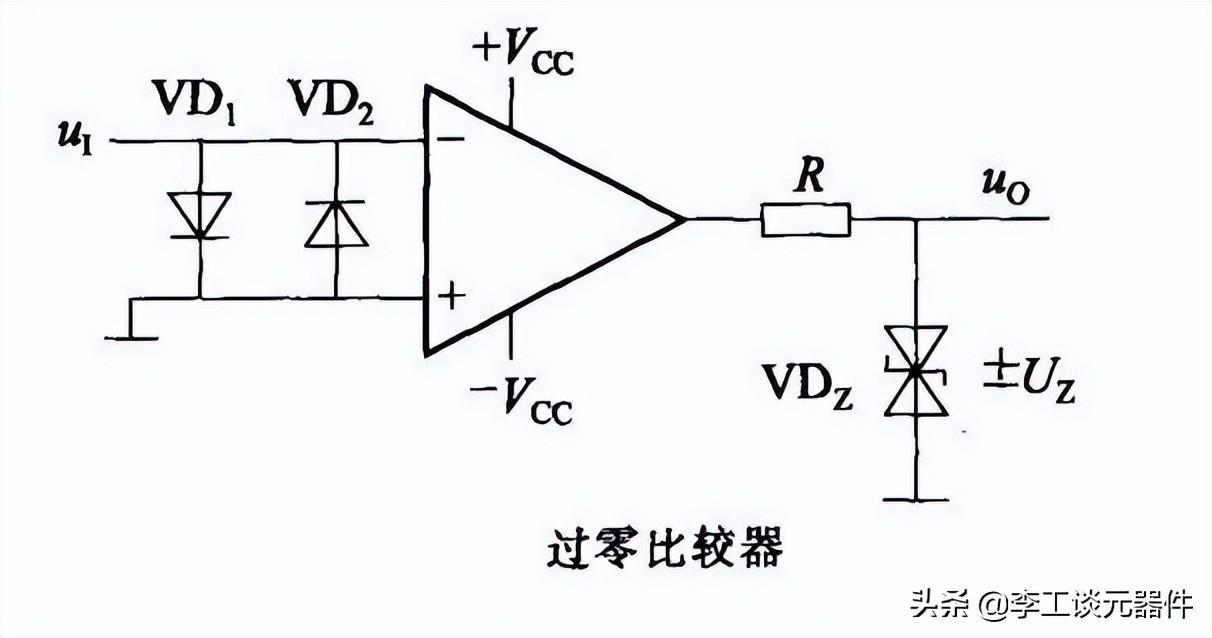

过零比较器
![](https://img-blog.csdnimg.cn/img_convert/29631e49349e88fa51bdf0d609dfeec5.jpeg)
过零比较器

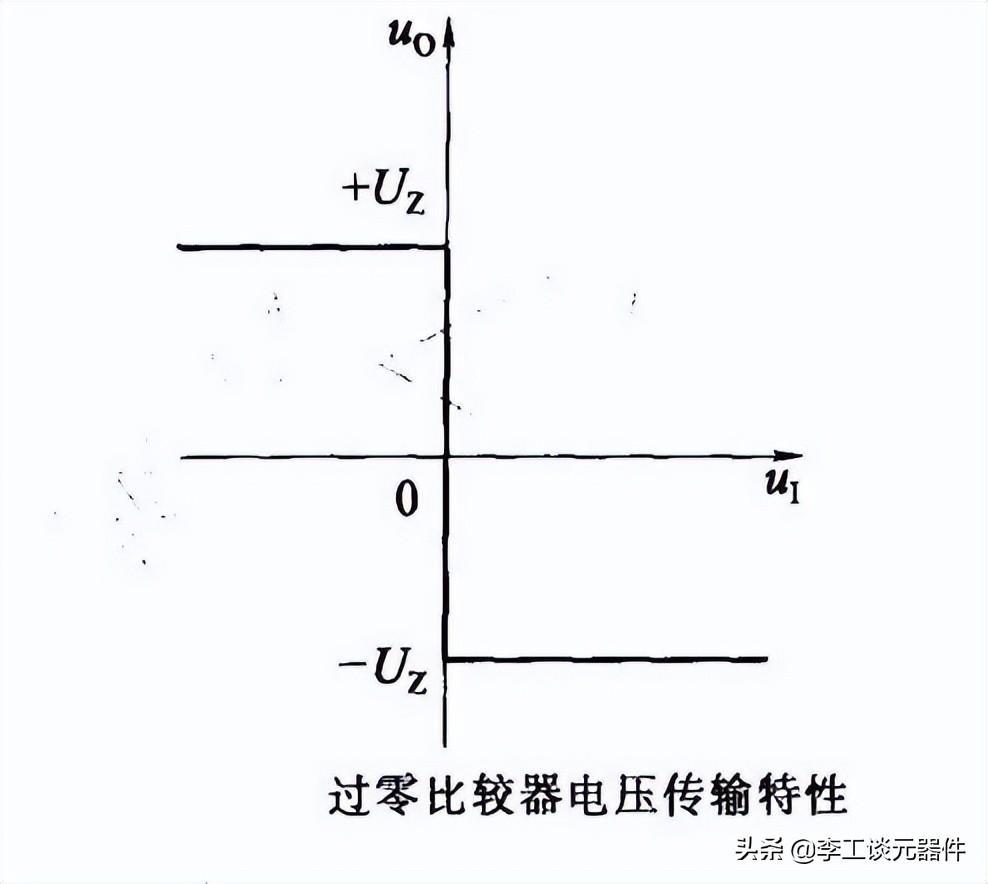

![](https://img-blog.csdnimg.cn/img_convert/520ec2ef65915a375ae888e1e096254d.jpeg)
过零比较器电压传输特性
![](https://img-blog.csdnimg.cn/img_convert/d4a8110dd099c91317e32831c40bc50a.jpeg)

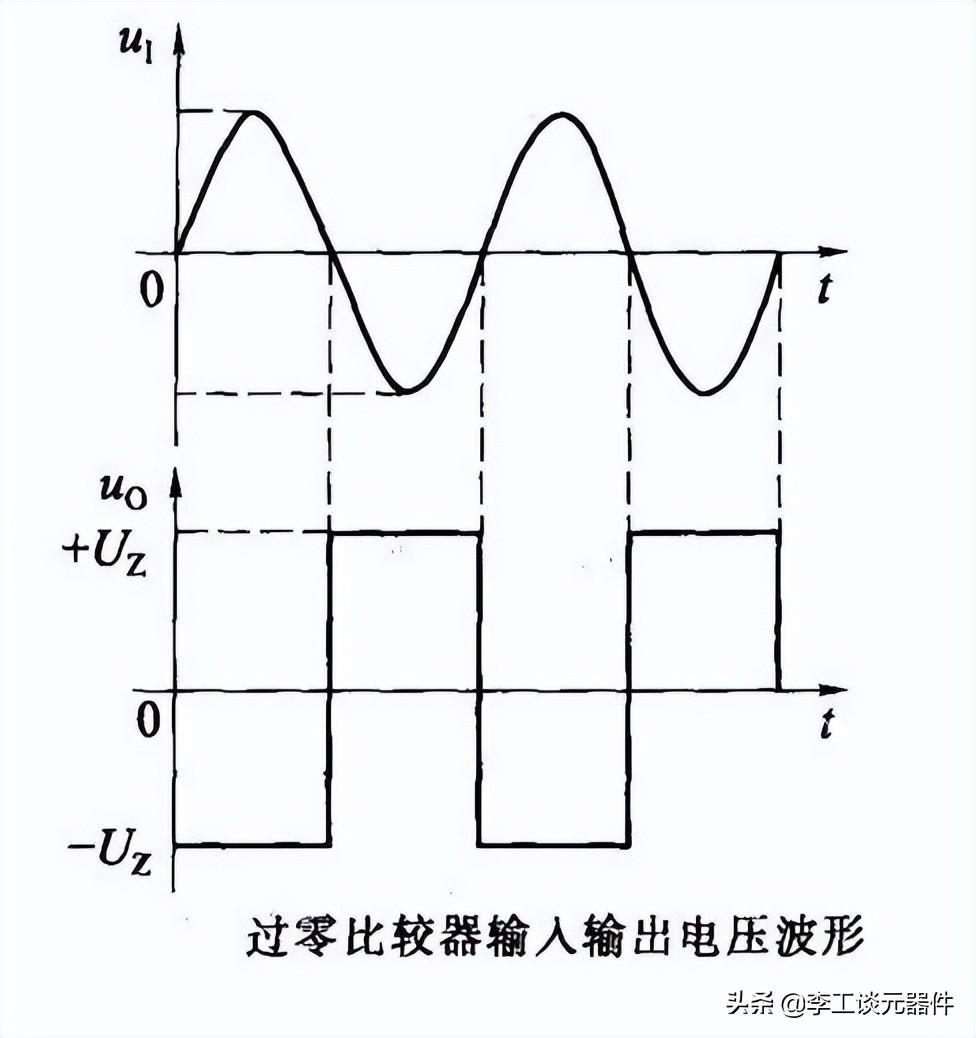

过零比较器输入输出电压波形

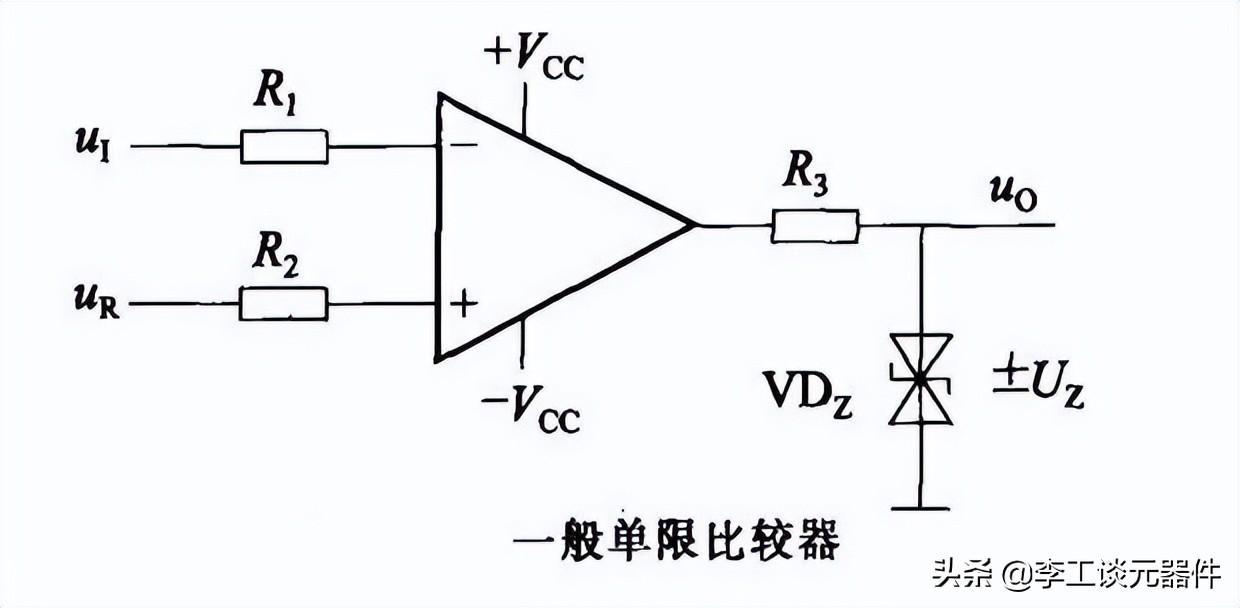

18一般单限比较器
![](https://img-blog.csdnimg.cn/img_convert/38d5fec05ad81405b028d01790a4435e.jpeg)
一般单线比较器
一般单线比较器阈值电压
![](https://img-blog.csdnimg.cn/img_convert/85813131e2b8587f1d172bdb89157a07.jpeg)

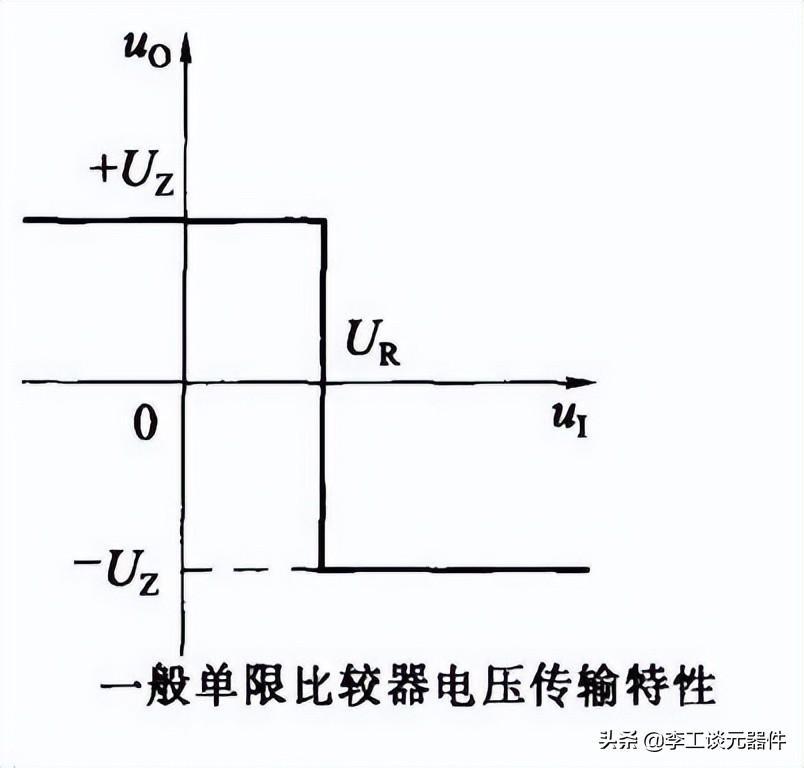

一般单线比较器电压传输特性

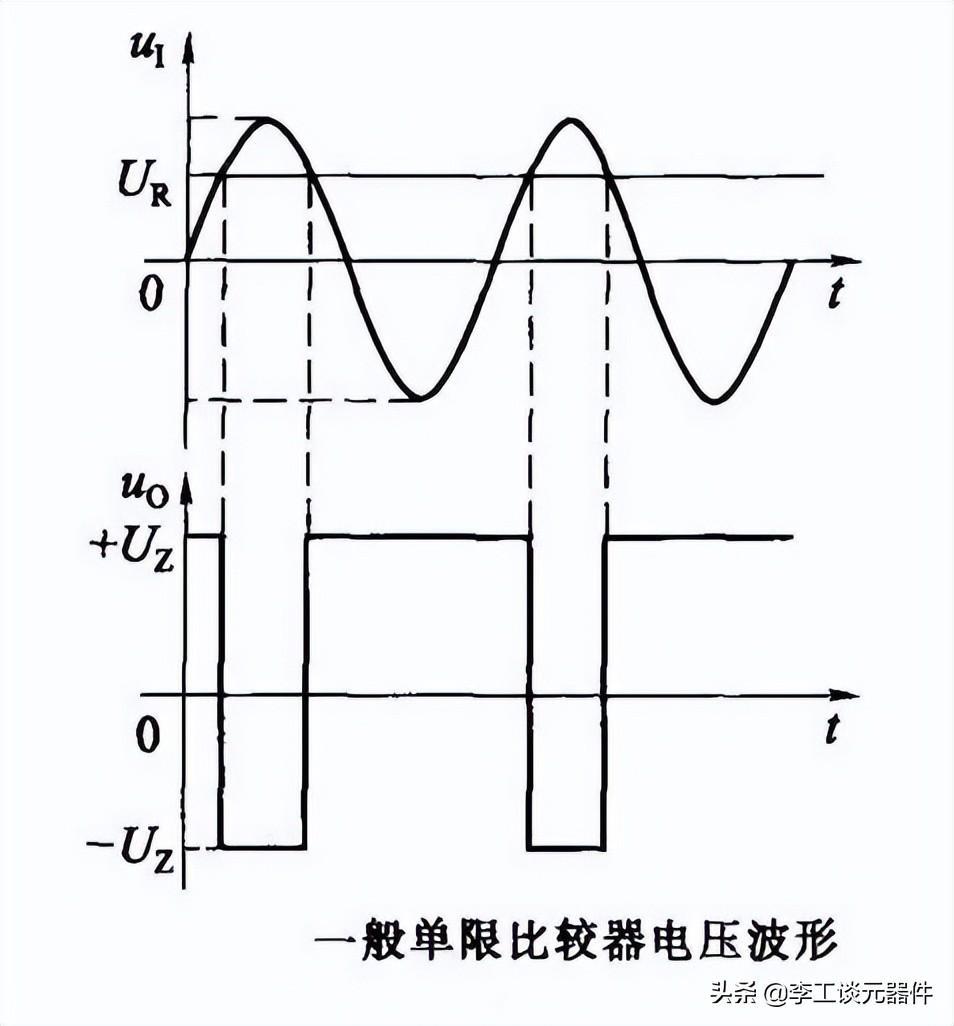

![](https://img-blog.csdnimg.cn/img_convert/44e19a5656d39b71e6ad480e2b38ba20.jpeg)
一般单线比较器电压波形

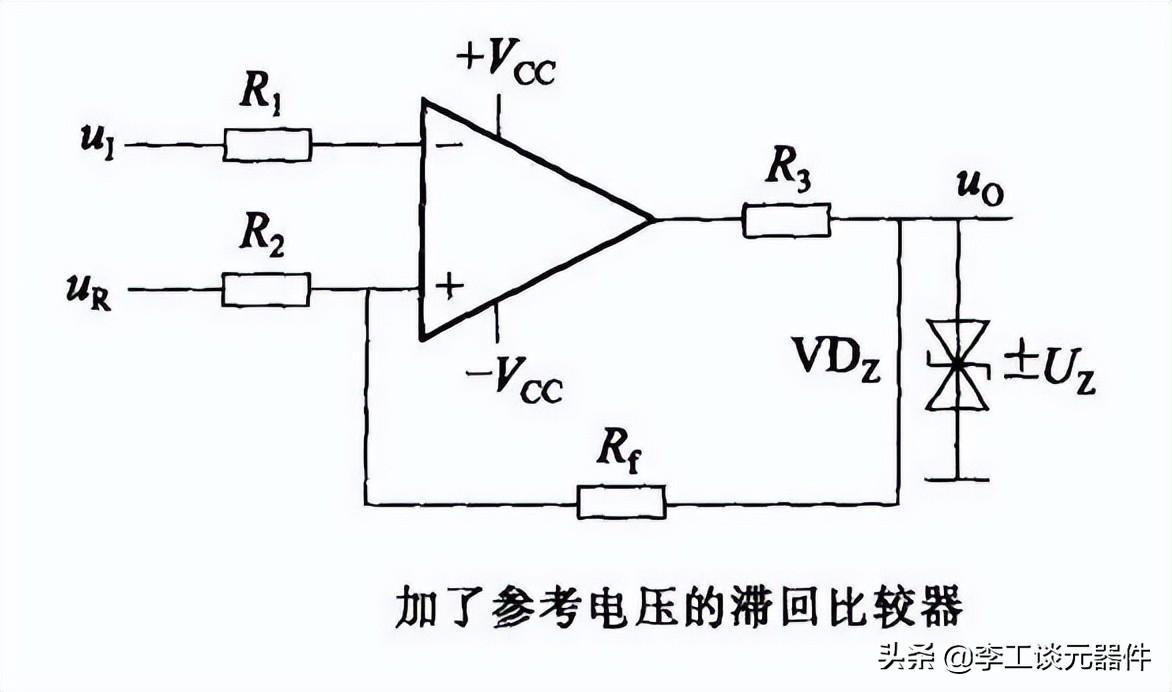

19、滞回比较器

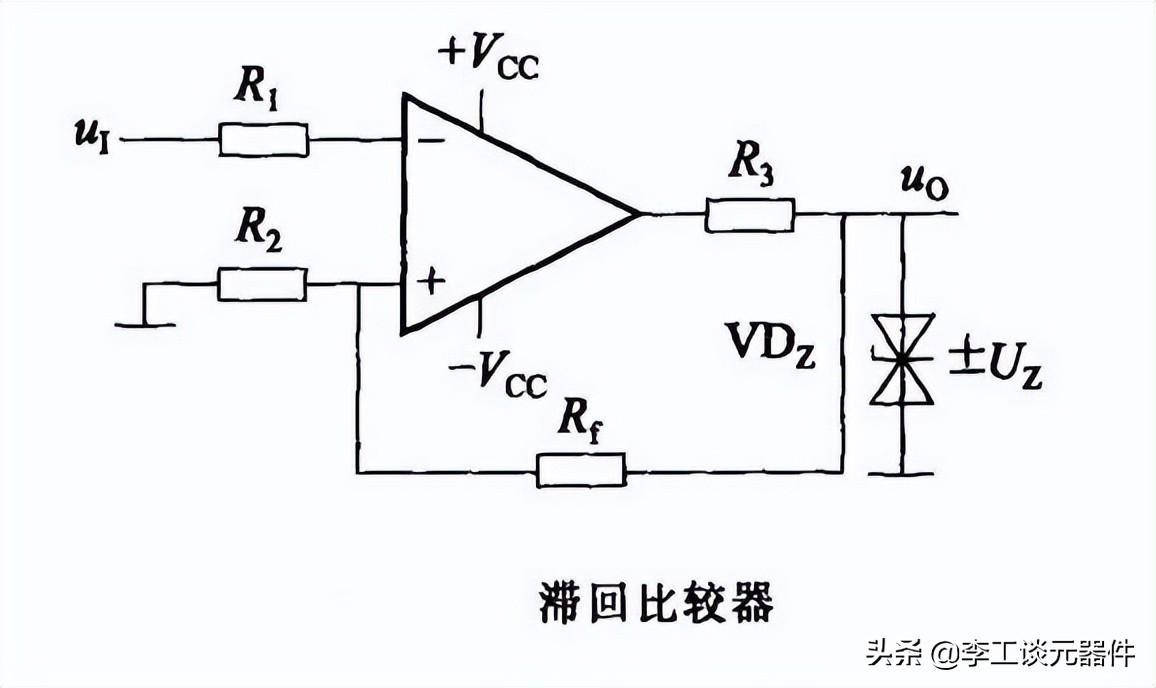

![](https://img-blog.csdnimg.cn/img_convert/d23949464cb47e486974a60be2217f28.jpeg)
滞回比较器

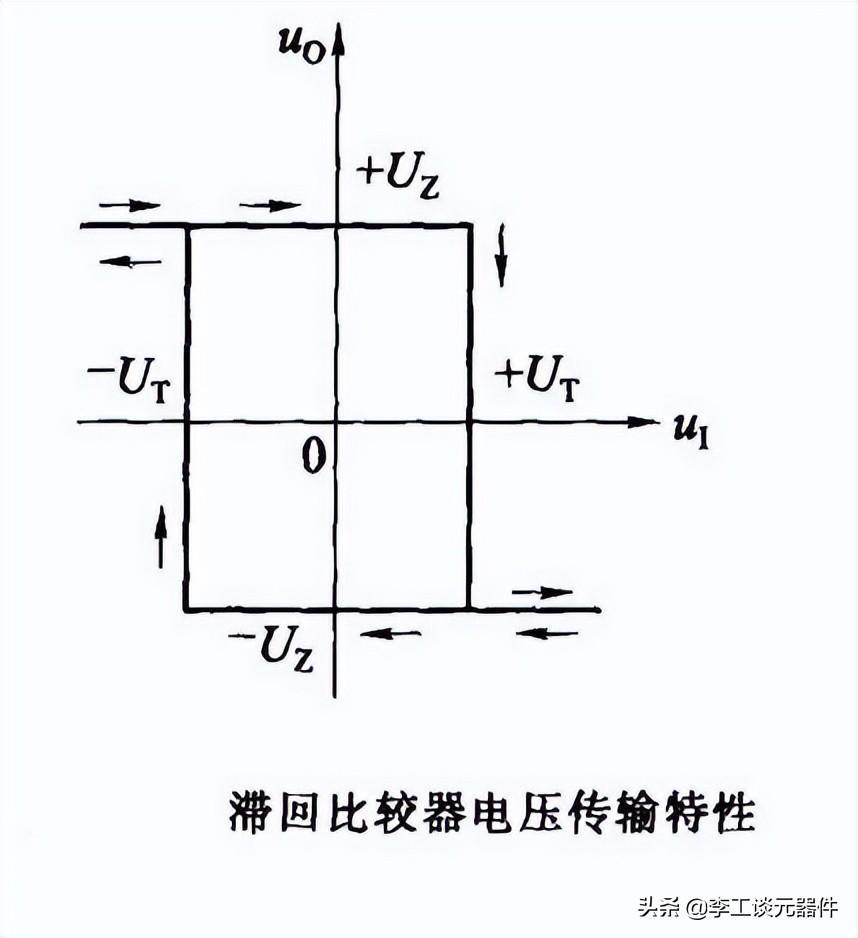

![](https://img-blog.csdnimg.cn/img_convert/4340325a1efbfa12980129e9d4333b9e.jpeg)
滞回比较器电压传输特性
![](https://img-blog.csdnimg.cn/img_convert/f7fe229cc9ceabd98f69b9cf03990f35.jpeg)
滞回比较器电压波形
![](https://img-blog.csdnimg.cn/img_convert/572a910484eff1fd0e58b5e365ee6f40.jpeg)
滞回比较器阈值电压图
![](https://img-blog.csdnimg.cn/img_convert/fac13458f5aed0b1f3bd636de0e4c5ee.jpeg)
滞回比较器阈值电压
![](https://img-blog.csdnimg.cn/img_convert/5e06eb7eee69308fa3ccffdcd0087082.jpeg)
滞回比较器图
![](https://img-blog.csdnimg.cn/img_convert/b240b2bf20de6bdaa7ec3a22303cc00d.jpeg)

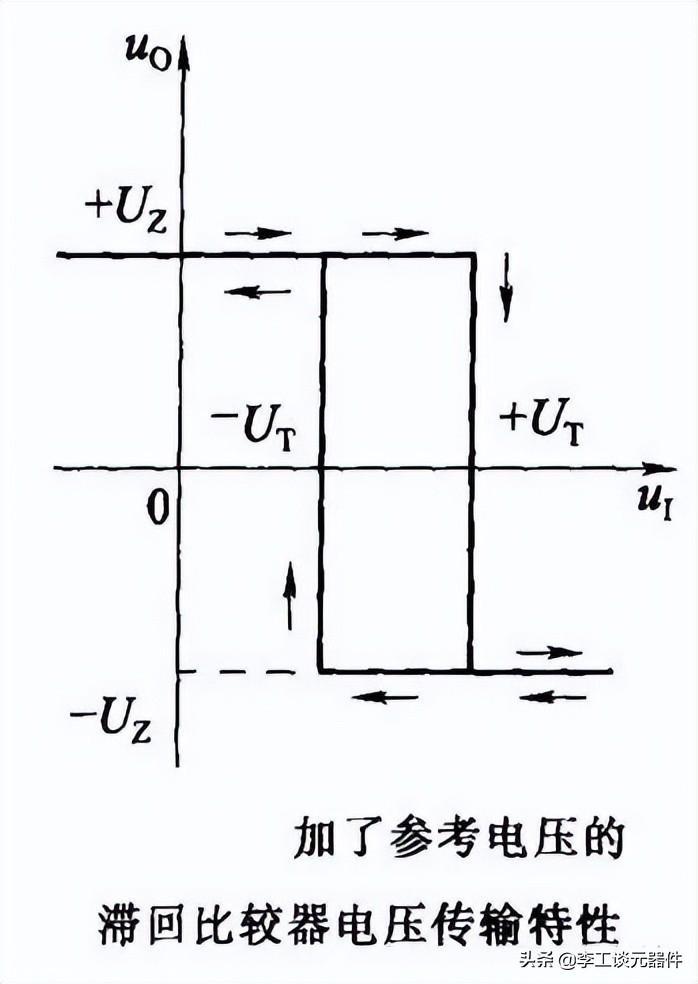

滞回比较器电压传输特性

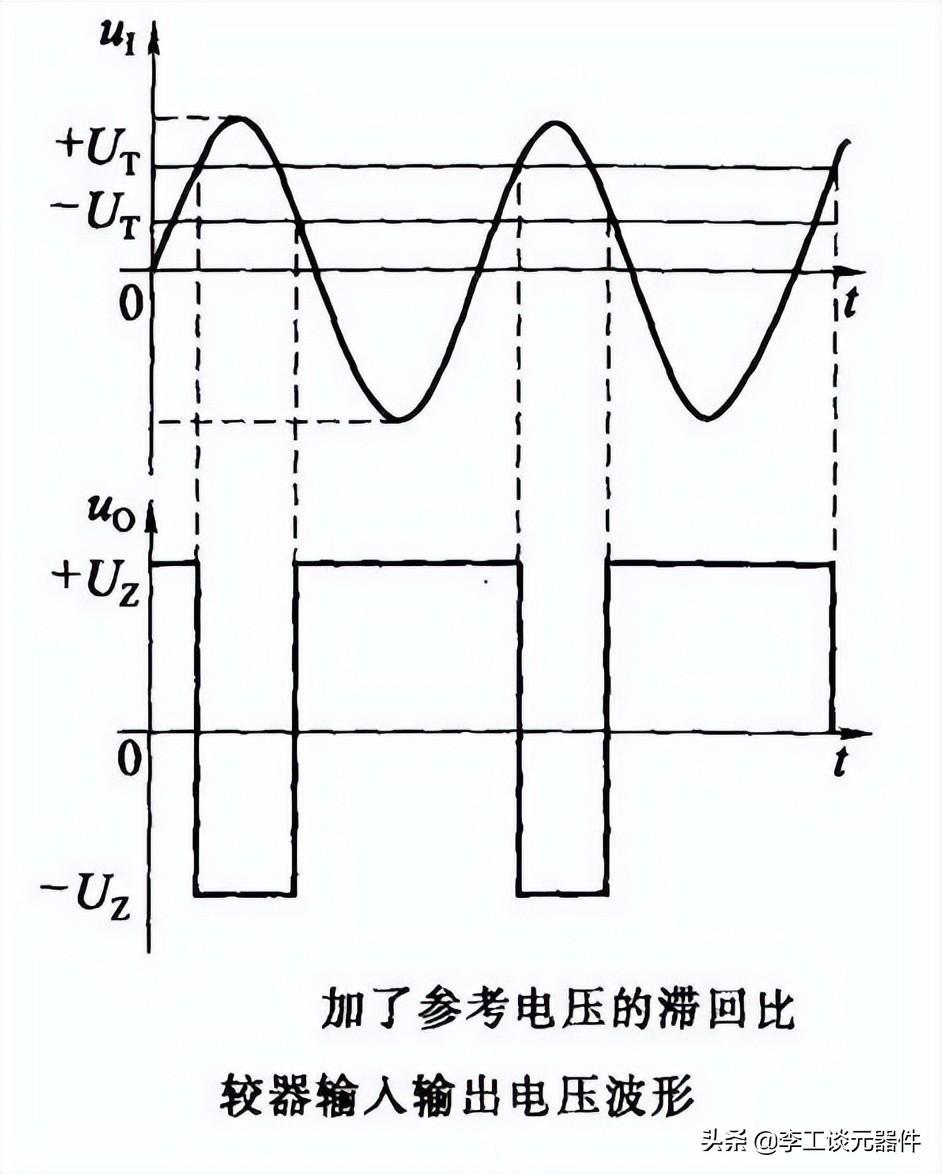

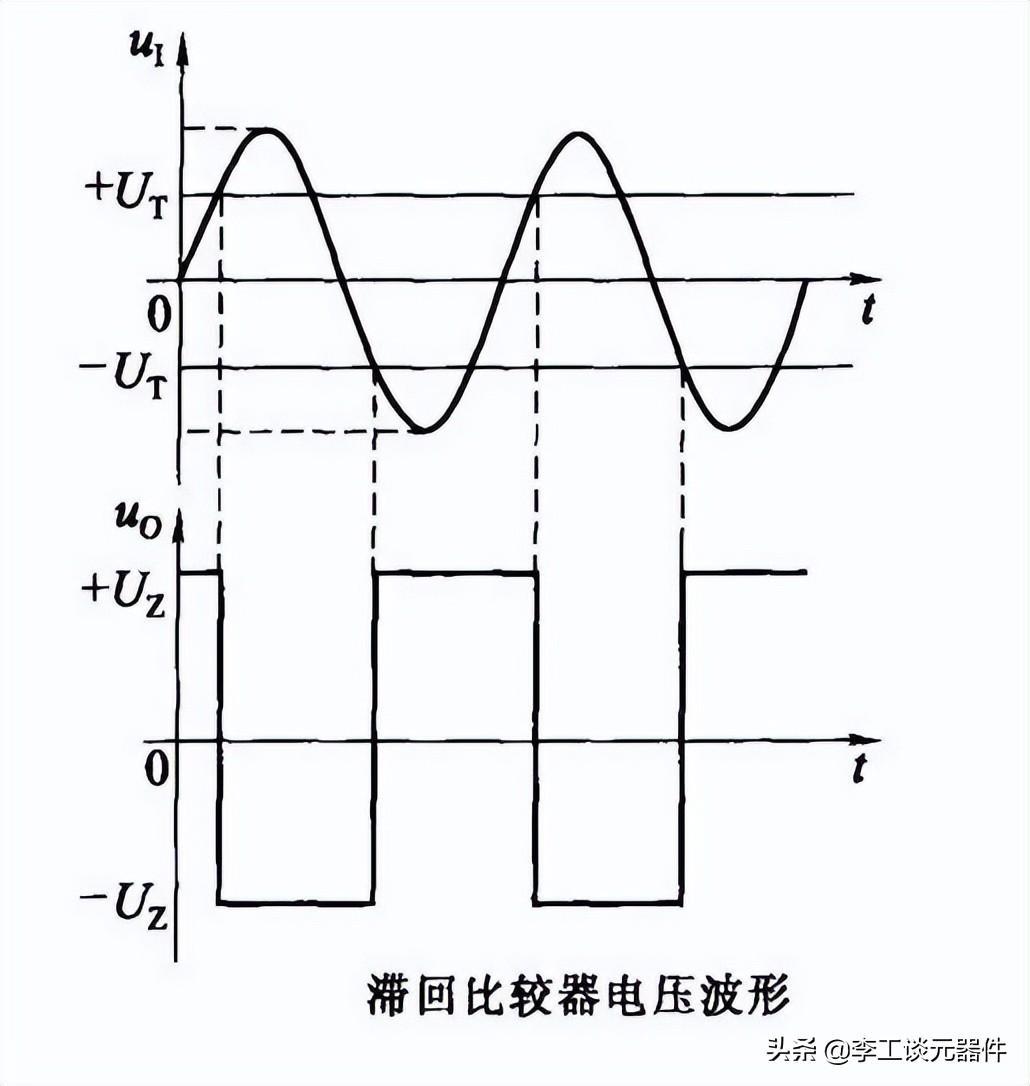

![](https://img-blog.csdnimg.cn/img_convert/baf0dbd9022e9fcecb07bcf9f3de63e1.jpeg)
滞回比较器输入输出电压波形
20、窗口比较器
![](https://img-blog.csdnimg.cn/img_convert/9aaa572166f8de1fc455f3372ca0e67d.jpeg)

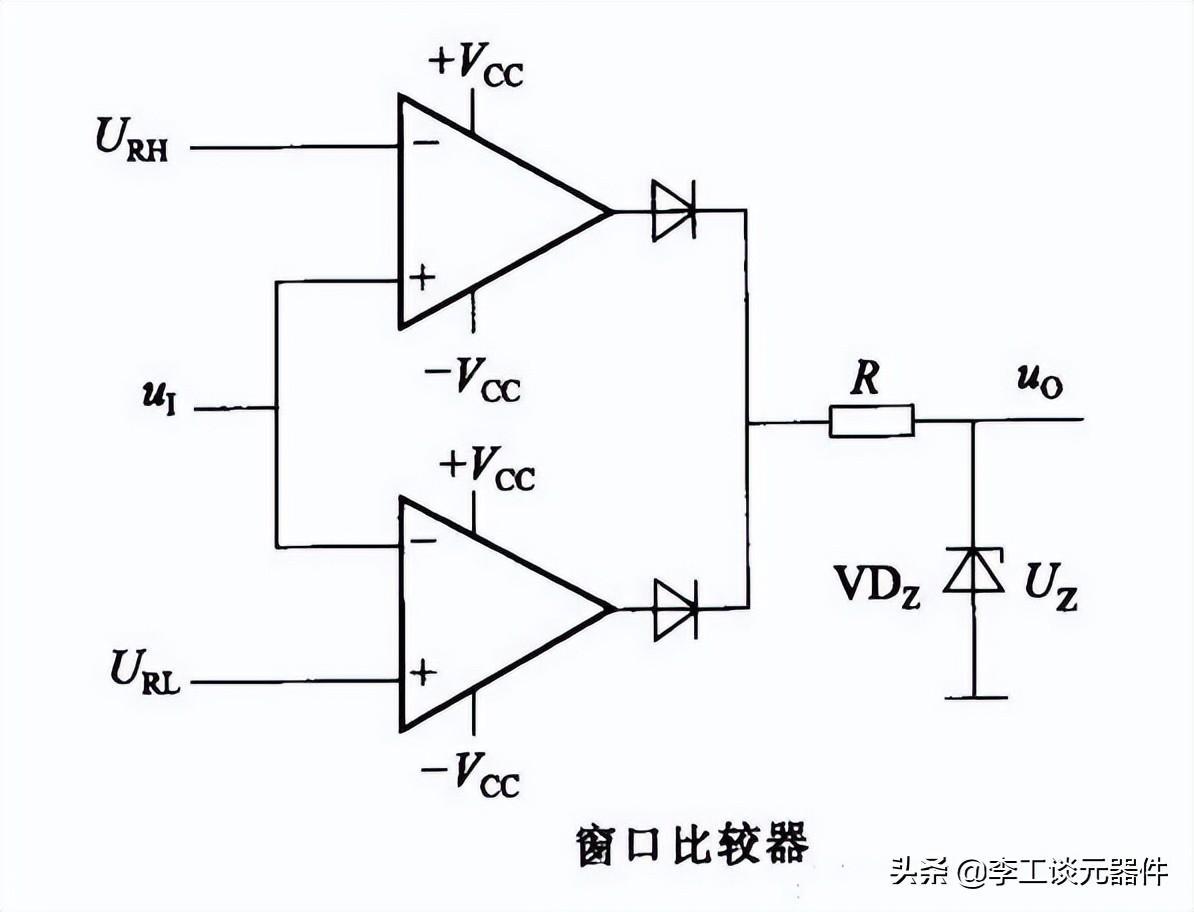

窗口比较器图
![](https://img-blog.csdnimg.cn/img_convert/57537f29f8f374843c2fed5279aac36f.jpeg)
窗口比较器电压传输特性

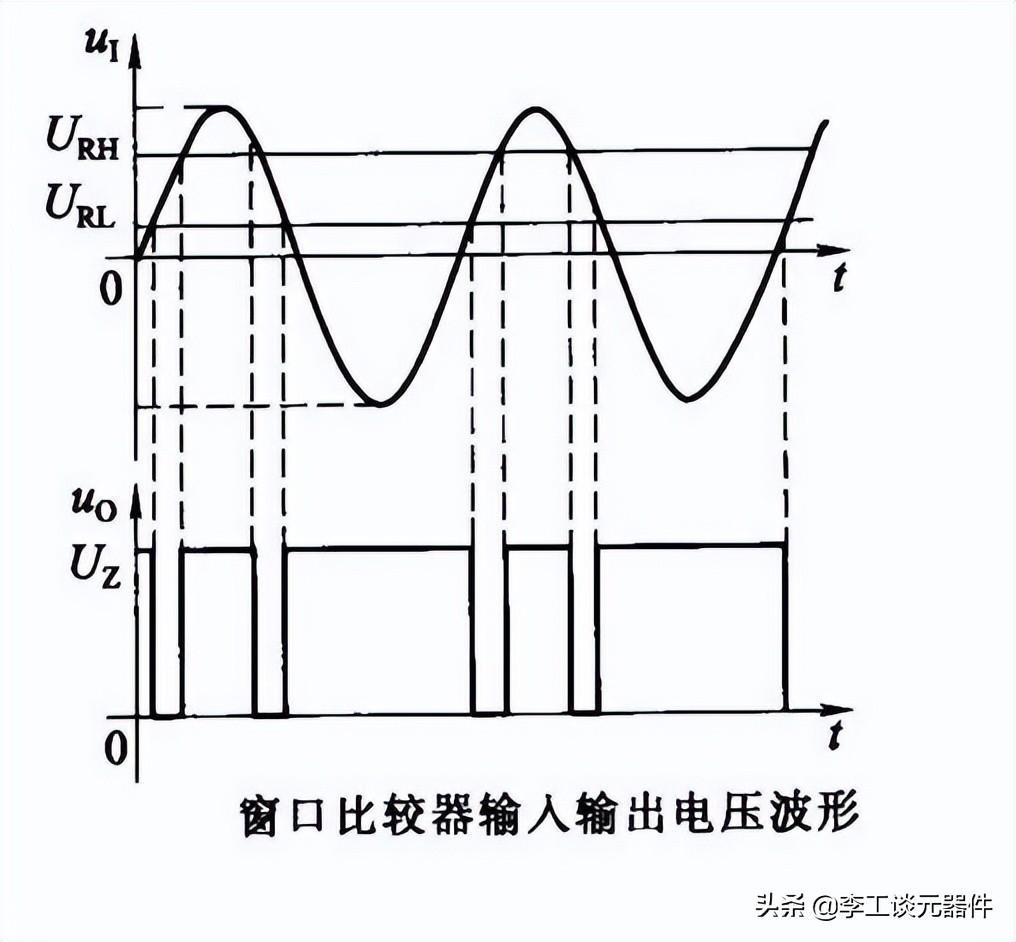

![](https://img-blog.csdnimg.cn/img_convert/d37d02998ca6fe199fb96cce16cef448.jpeg)
窗口比较器输入输出电压波形
