电路实验报告-基尔霍夫定律的验证

一、实验目的

1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。

2. 学会用电流插头、插座测量各支路电流.

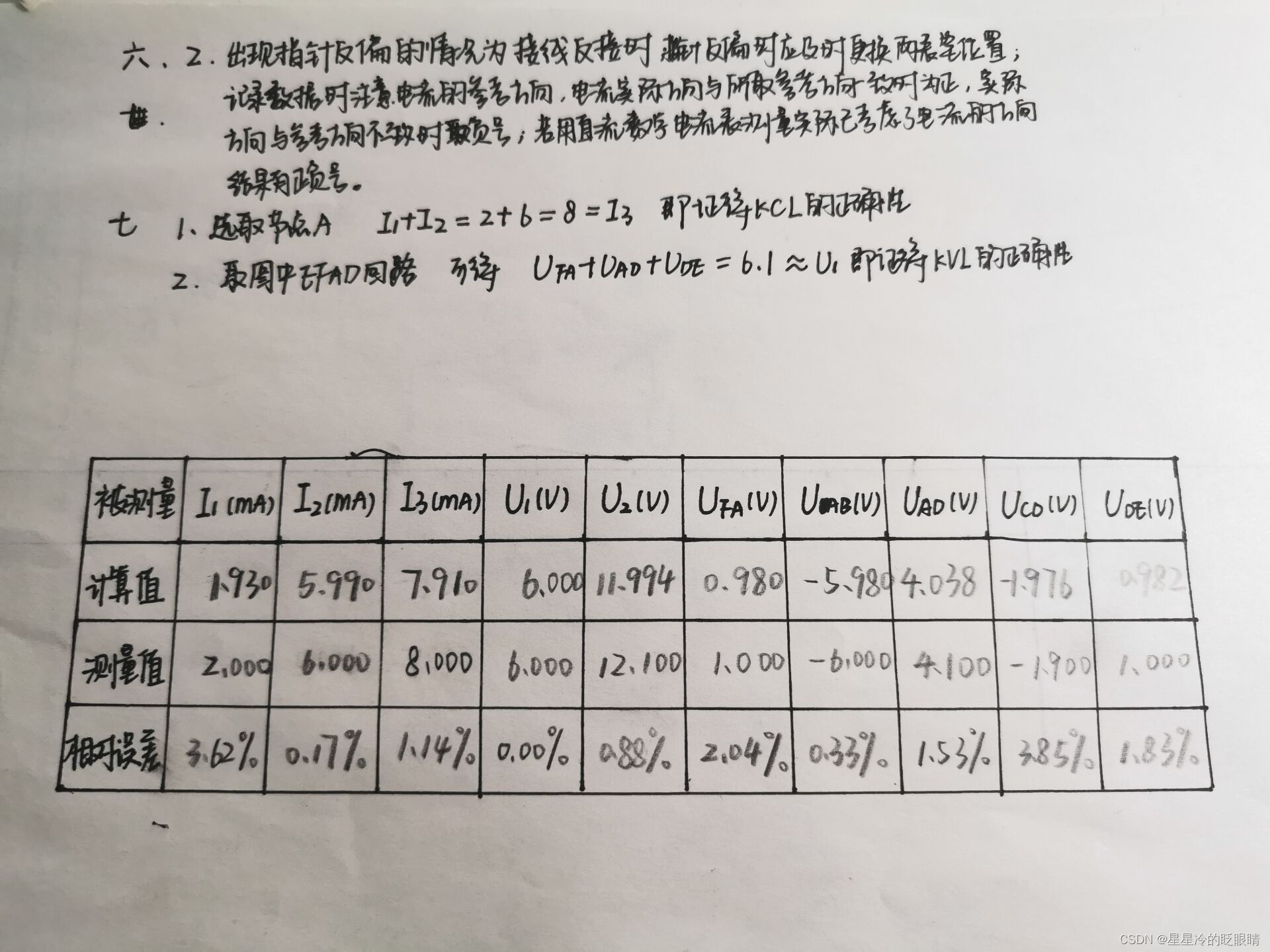

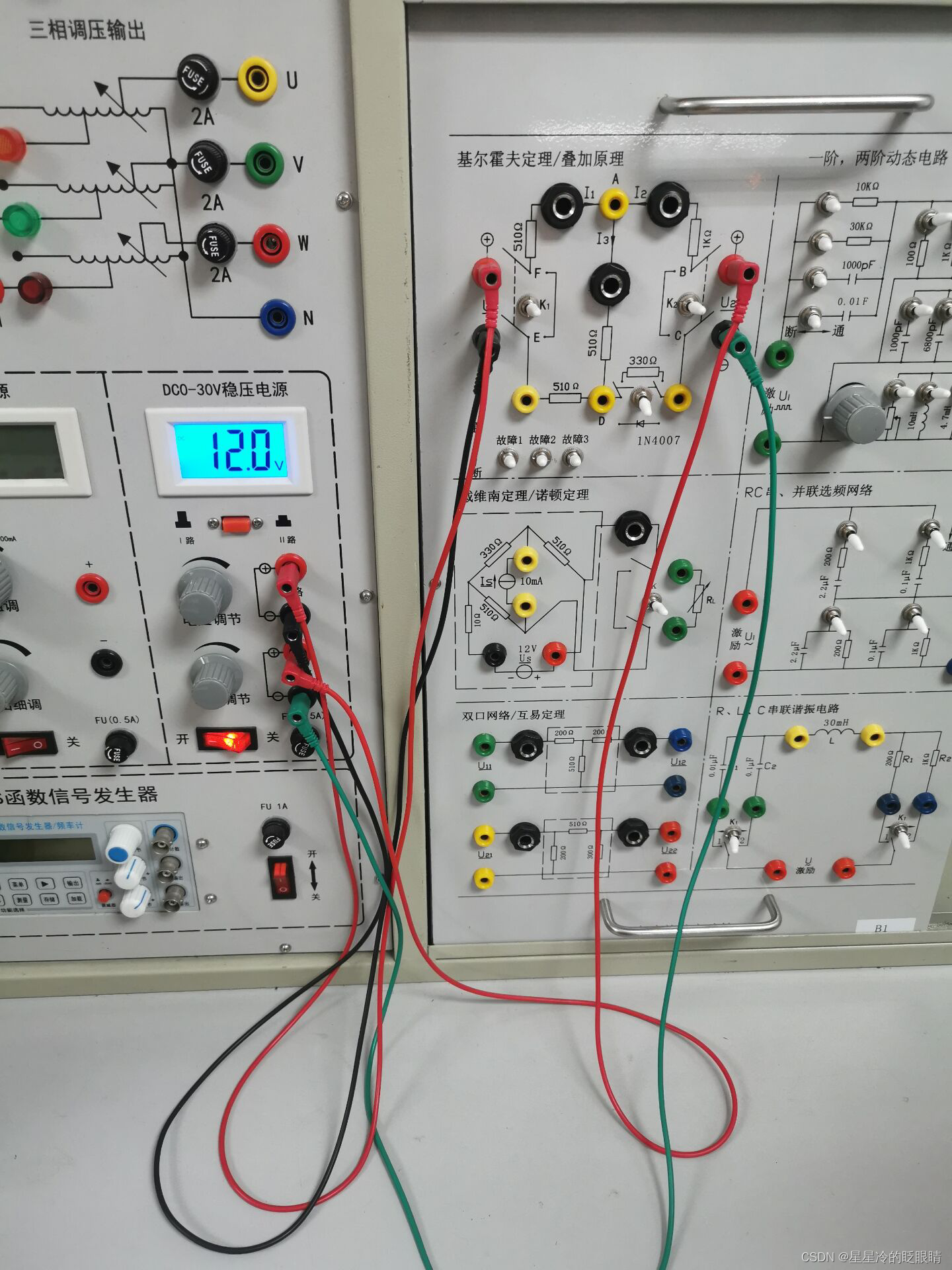

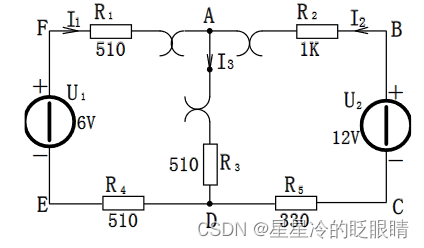

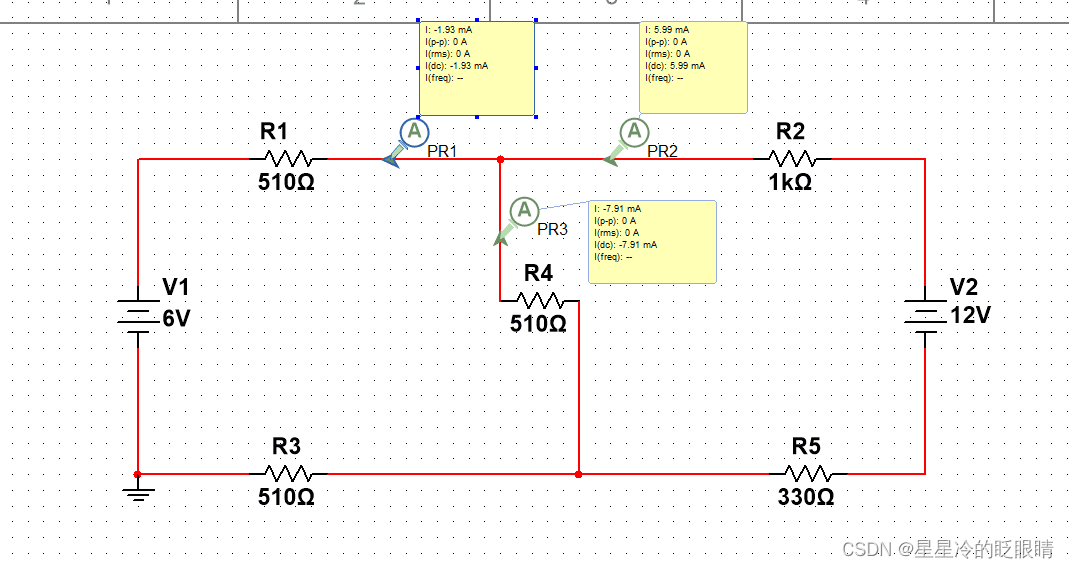

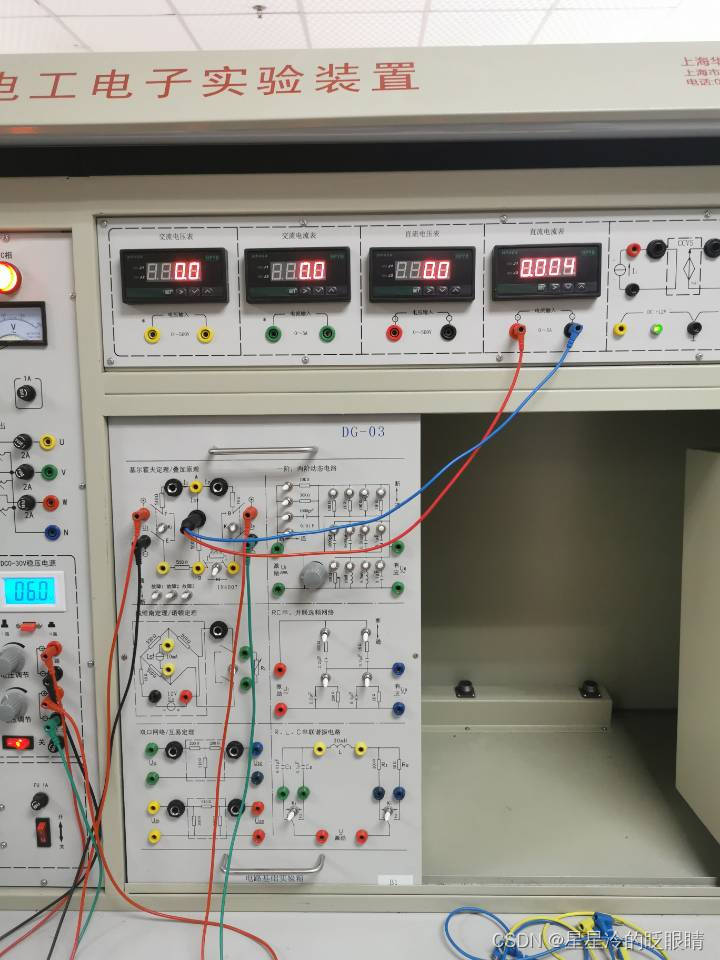

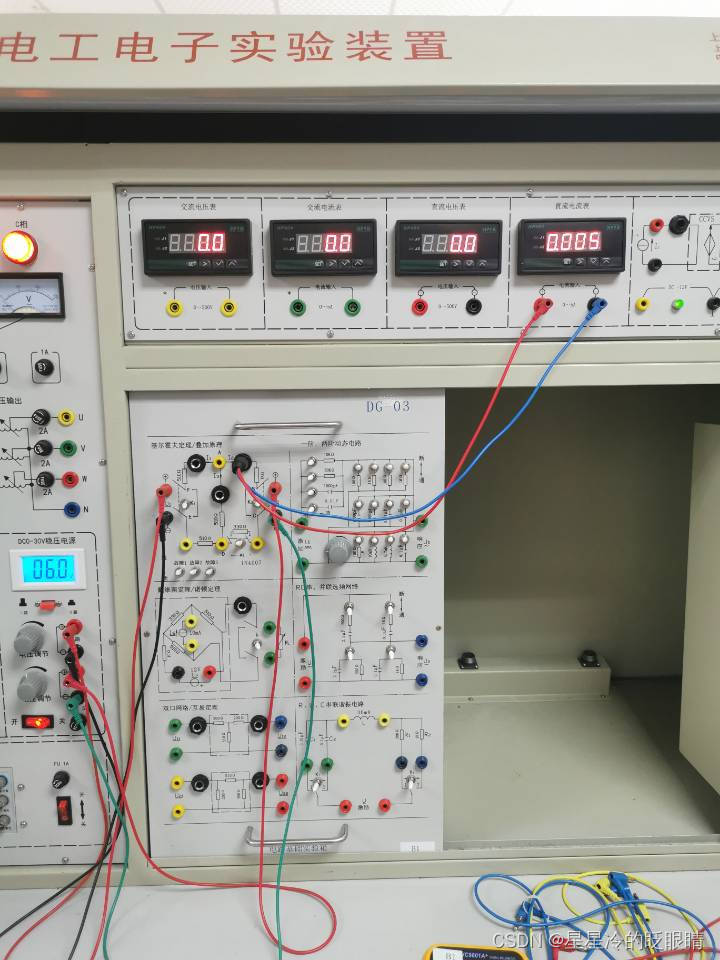

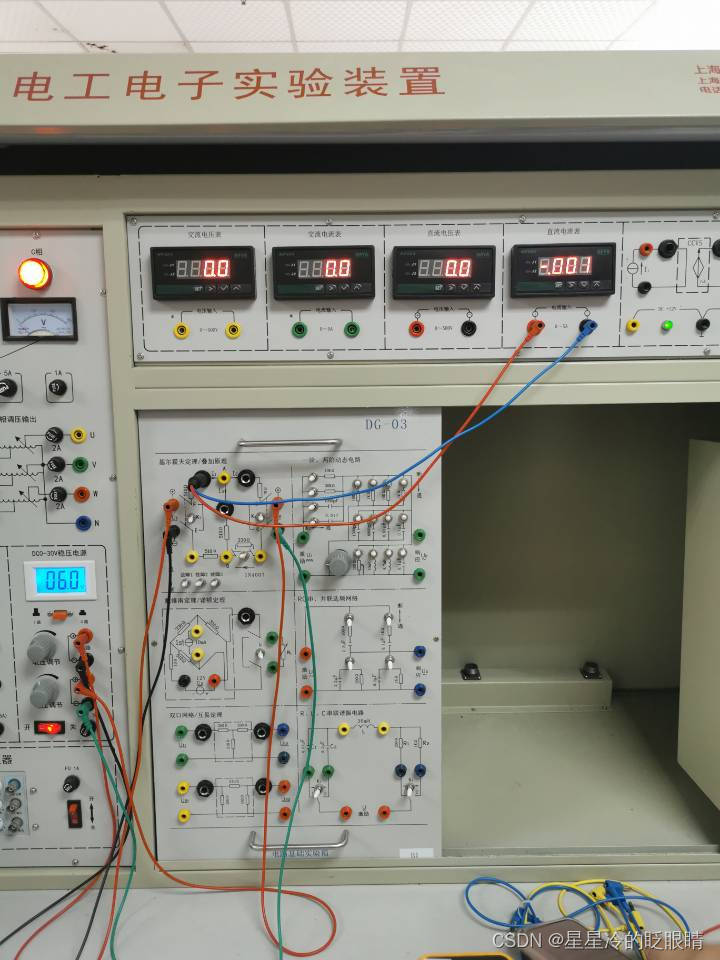

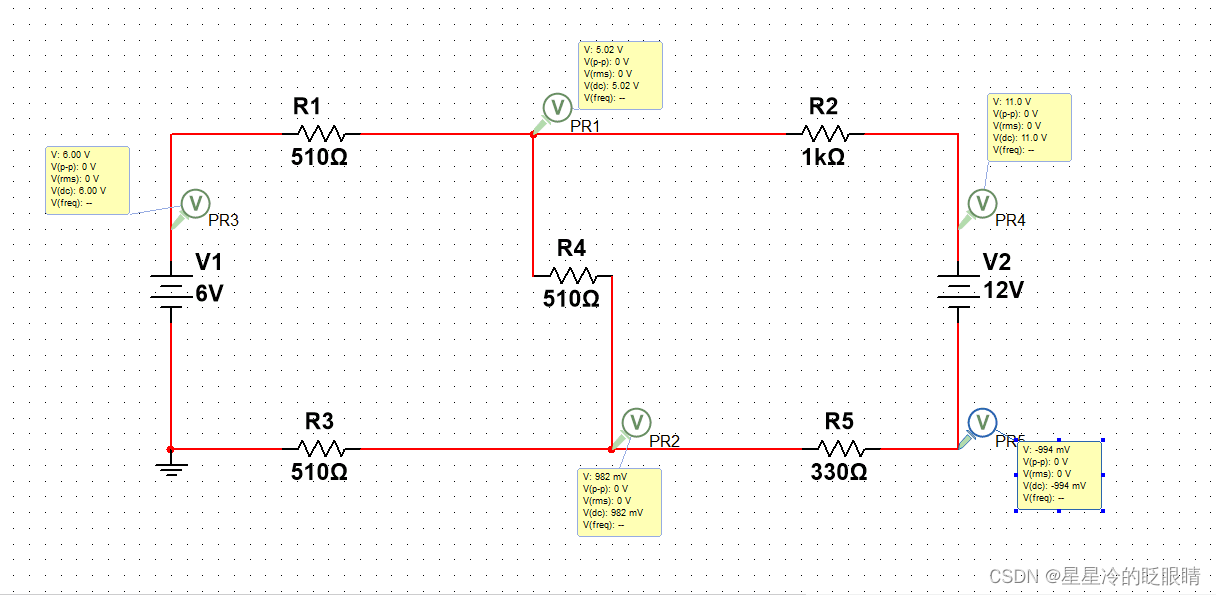

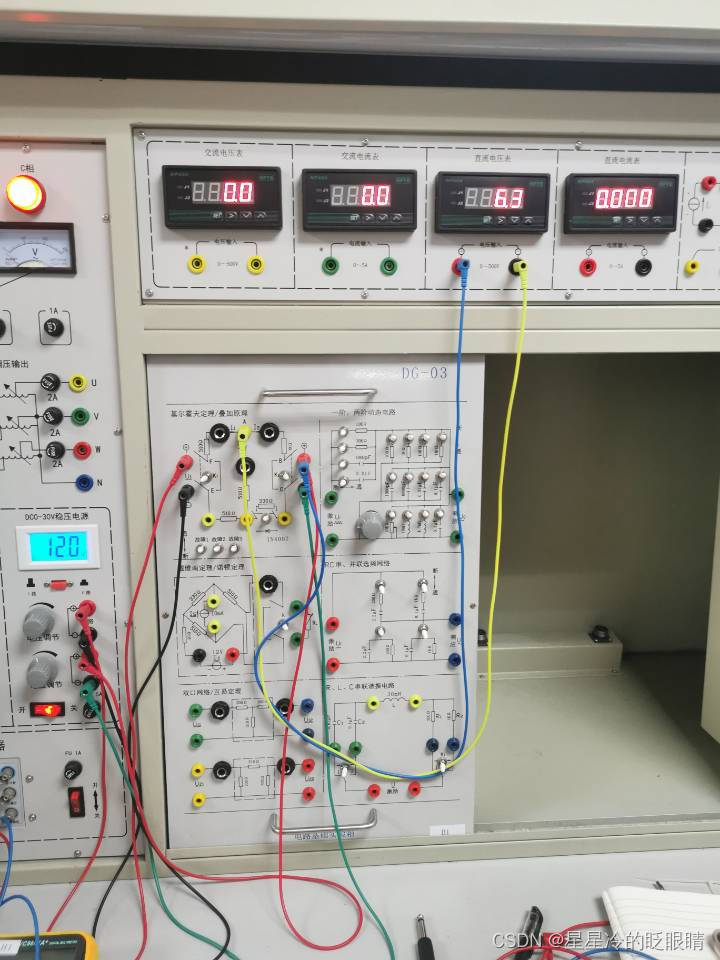

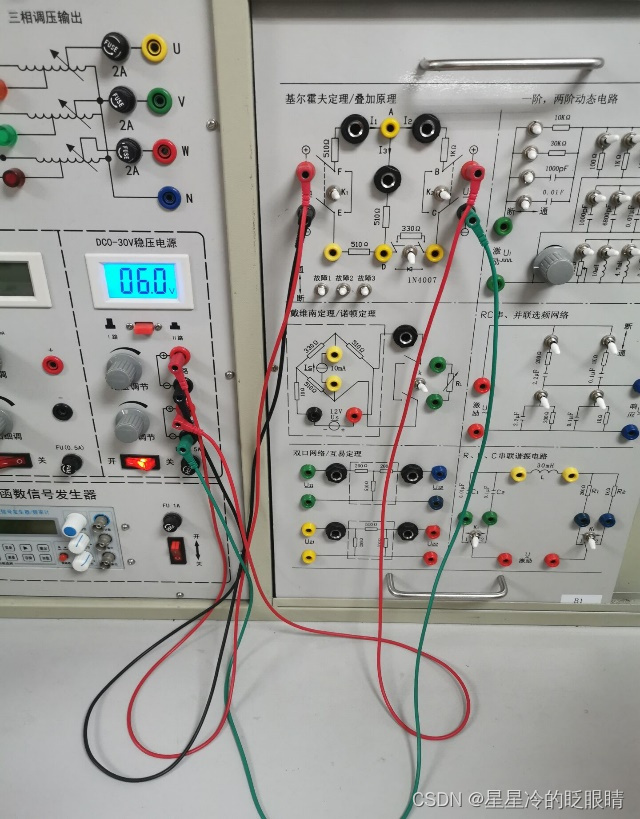

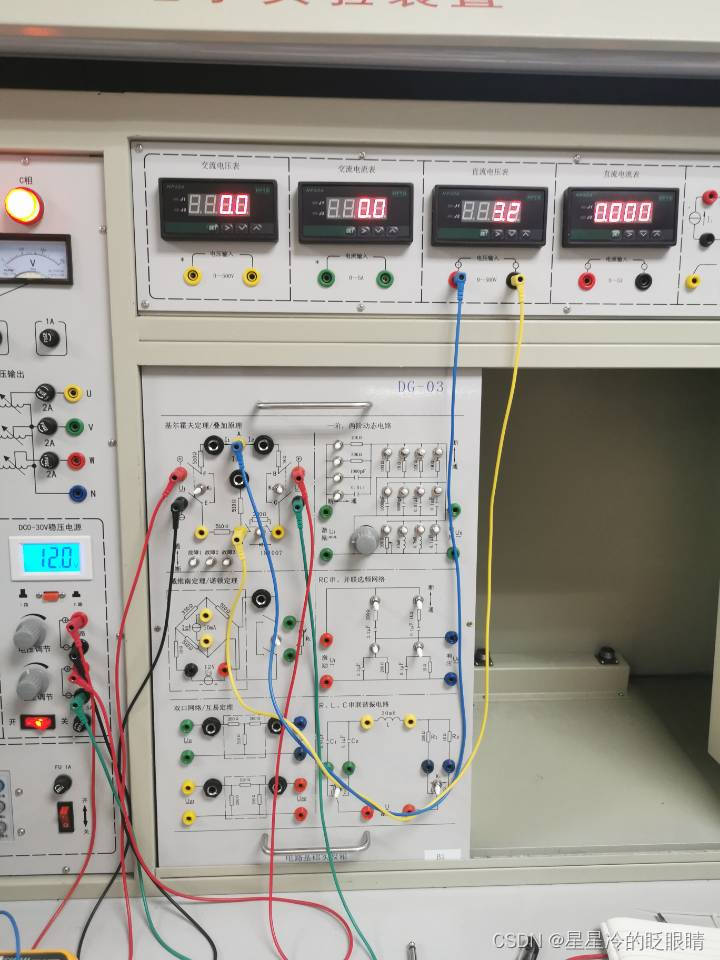

二、实验内容及过程（实验原理、主要内容及操作步骤） 实验室实际操作： 1：验证KCL正确性。根据题目要求，调节俩个电源分别为示数12V和6V,并规定三个闭合回路的电流正方向可设为ADEFA、BADCB和FBCEF。               2熟悉电流插头的结构，将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。        I3=0.04   I2=0.05  I1=-0.01 3得出结论，可验证基尔霍夫电流定律。 I1+I2=I3 4验证KVL的正确性，因为实验室设备问题，无法测得R3电压，以右边回路为基准验证： Ur3=3.2V Ur2=6.3V Ur5=2.0V 5得出结论，Ur2>Ur3+Ur5  由于实验室设备问题出现一定误差。 按照仿真软件可得： 1验证基尔霍夫电流定律 可得I1=I2+I3 从而验证基尔霍夫电流定律 2验证基尔霍夫电压定律 取左边回路可得：Upr3=Upr1+Upr2

三、实验结果（以仿真实验为主的如果）

四、实验分析和总结 分析如下： 实验一：根据电流方向不同得出电流的正负值也不同，但流入电流始终等于流出电流，这一点是实验室和仿真软件中都能得出的，符合基尔霍夫电流定律。在实验室用电流插头时偶尔会得不出电流值，设备存在接触不良问题。 实验二：由于实验室器材设备老化，R3所在支路出现问题，我们在实验室并没有能测得该电阻电压，因此我们采用了右边回路进行验证，结果：Ur2>Ur3+Ur5，并不能有效验证基尔霍夫电压定律，可能是因为仪器精度问题，数值测量有一定误差吧。所以我们利用了仿真软件进行再一次验证，实验结果为：Upr3=Upr1+Upr2，可以有效证明基尔霍夫电压定律。 总结：设备存在老化及仪器测量误差问题，我们可以利用仿真软件来减小这种误差。
