二、实验内容及过程(实验原理、主要内容及操作步骤)
1. 测定直流稳压电源与实际电压源的外特性
(1) 按图 7-2 接线。Us 为+12V 直流稳压电源(将 R0短接)。调节 R2,令其阻值由大至小变
化,记录两表的读数。
利用仿真软件测试数据,调节R2的阻值得到下表数据:
R2(KΩ) | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
U(V) | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
I(mA) | 10.0 | 10.9 | 12.0 | 13.3 | 15.0 | 17.1 | 20.0 |

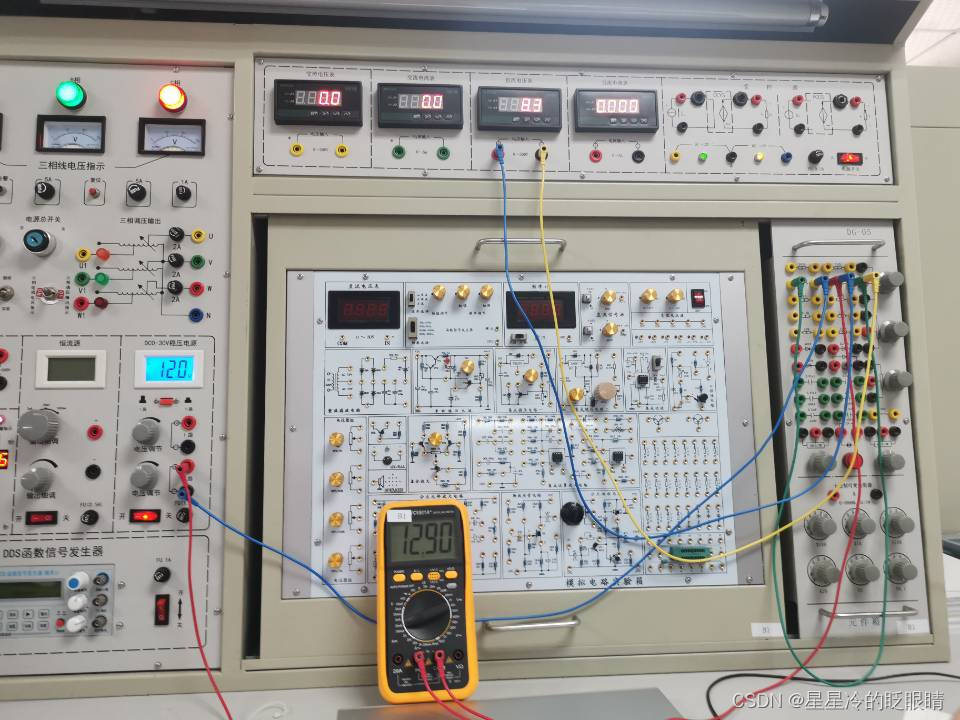

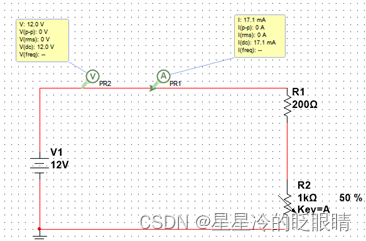

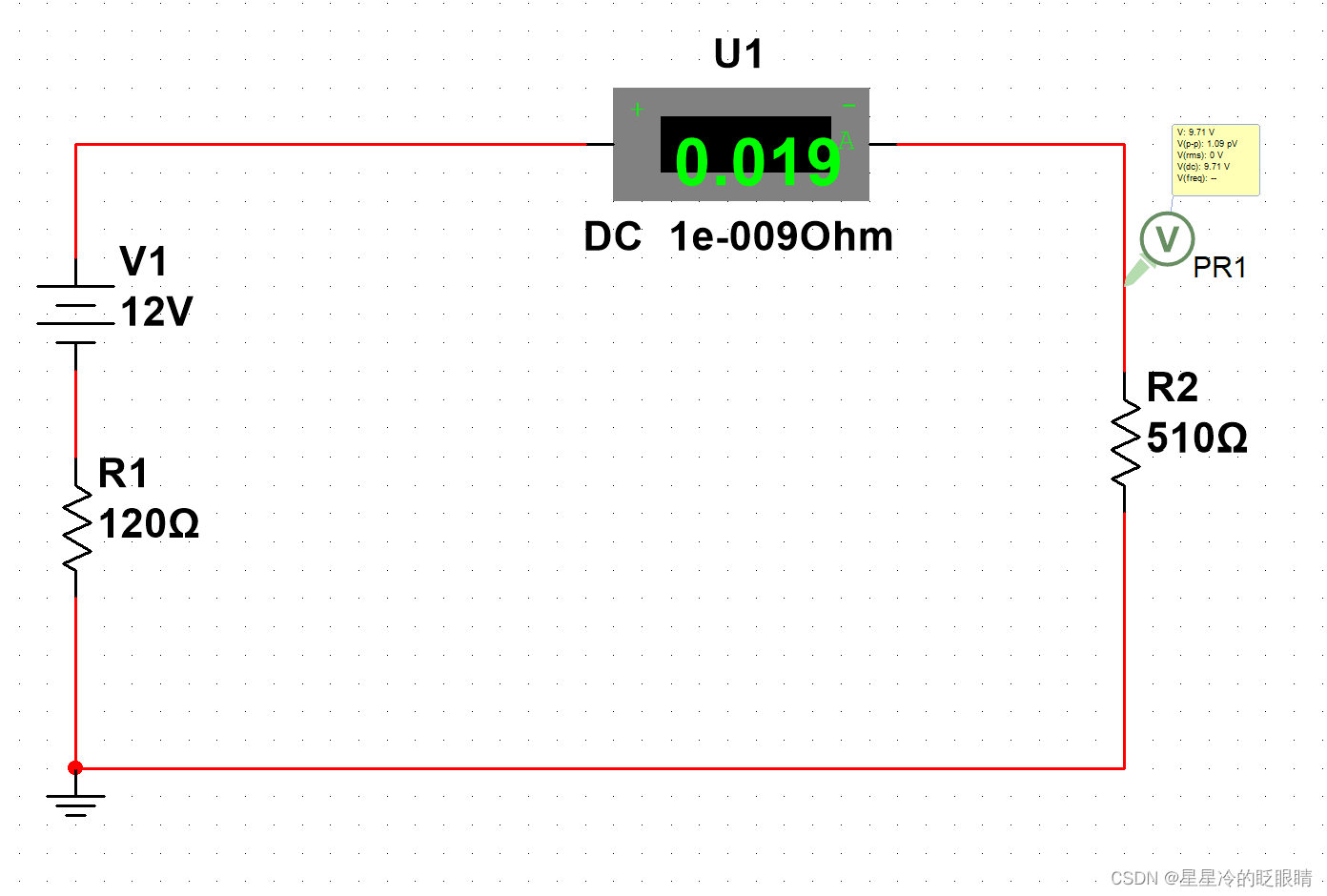

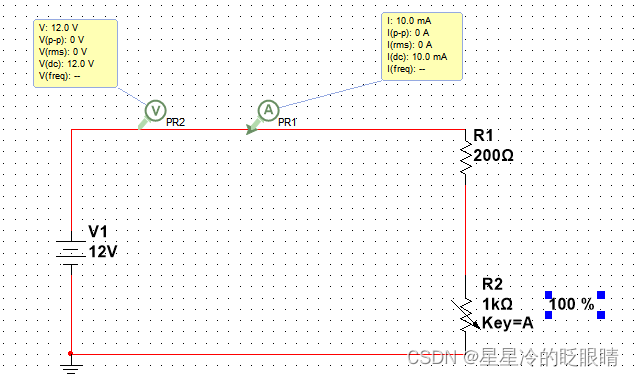

部分实验图如下:

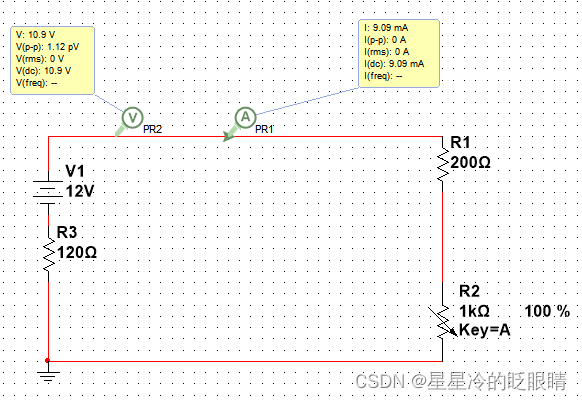

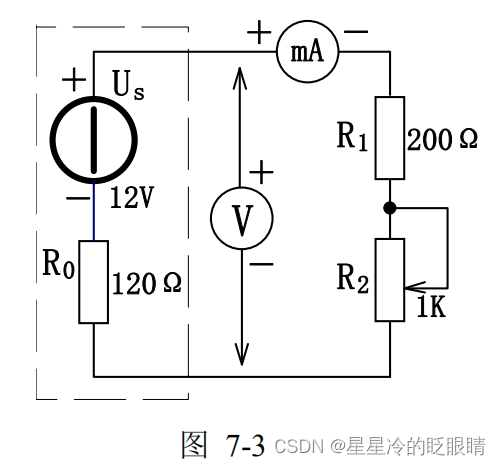

(2) 按图 7-3 接线,虚线框可模拟为一个实际的电压源。调节 R2,令其阻值由大至小变化,
记录两表的读数。

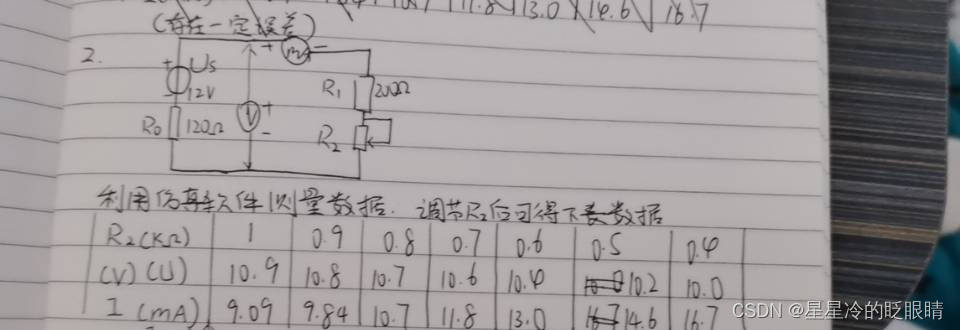

利用仿真软件测试数据,调节R2的阻值得到下表数据:
R2(KΩ) | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
U(V) | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
I(mA) | 10.0 | 10.9 | 12.0 | 13.3 | 15.0 | 17.1 | 20.0 |

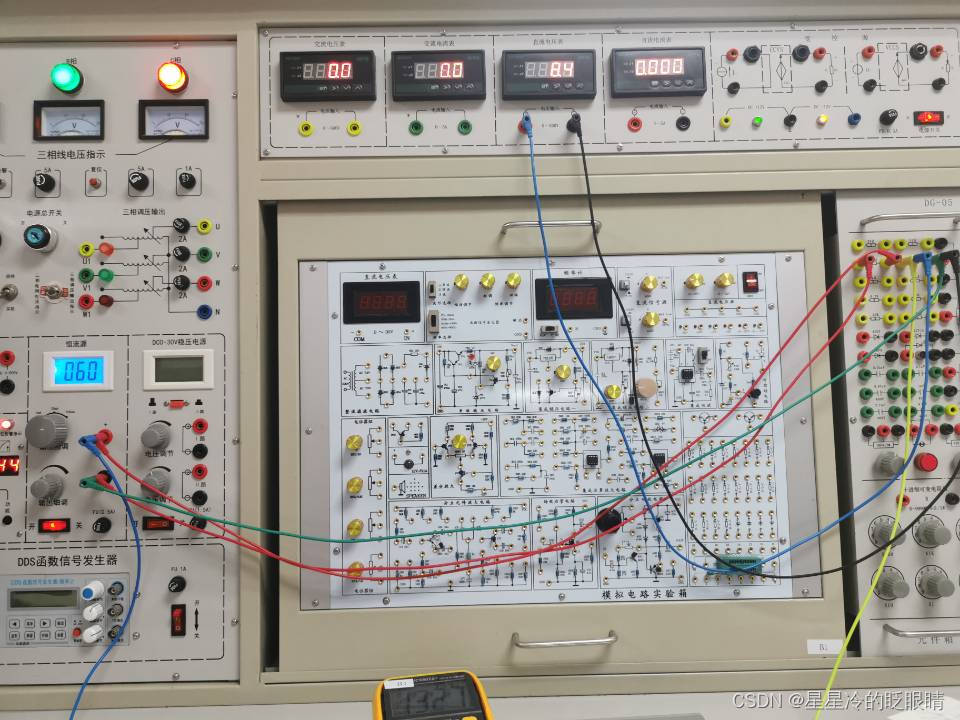

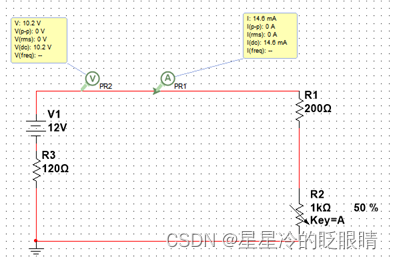

部分实验图如下:
2. 测定电流源的外特性

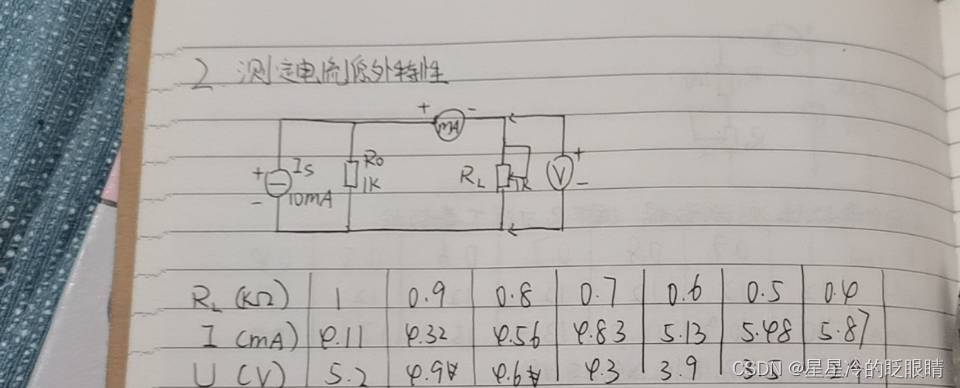

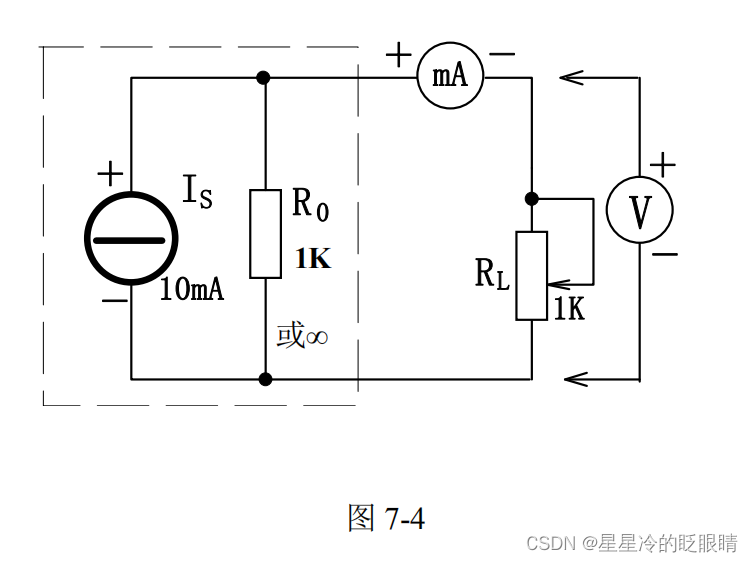

按图 7-4 接线,Is 为直流恒流源,调节其输出为 10mA,令 Ro 分别为 1KΩ和∞(即接入和断开),调节电位器 RL(从 0 至 1KΩ),测出这两种情况下的电压表和电流表的读数。自拟数据表格,记录实验数据。
- 当R0为1KΩ(接入)时,实验数据表格如下:
RL(KΩ) | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
I(mA) | 4.11 | 4.32 | 4.56 | 4.83 | 5.13 | 5.48 | 5.87 |
U(V) | 5.2 | 4.9 | 4.6 | 4.3 | 3.9 | 3.5 | 2.9 |

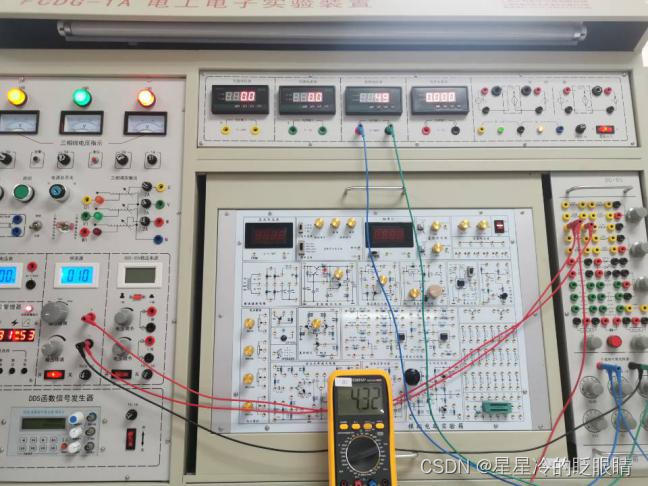

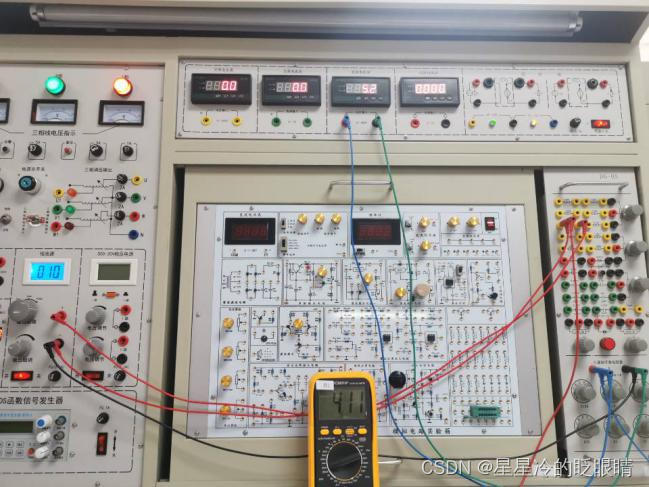

部分实验图如下:

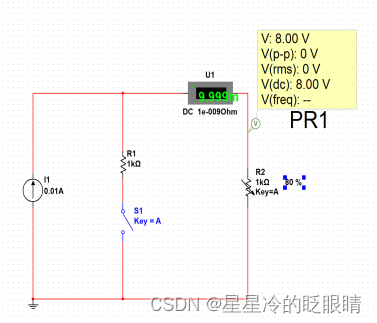

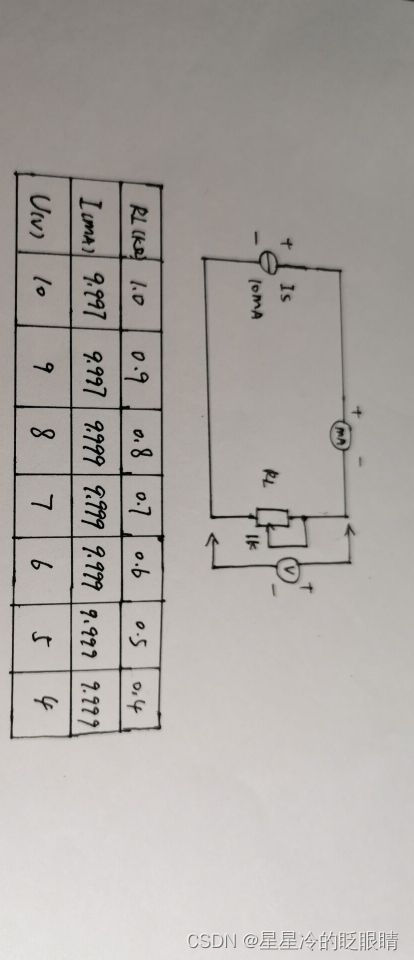

- 当R0为∞(断开)时,实验数据表格如下:
RL(KΩ) | 1.0 | 0.9 | 0.8 | 0.7 | 0.6 | 0.5 | 0.4 |
I(mA) | 9.997 | 9.997 | 9.999 | 9.999 | 9.999 | 9.999 | 9.999 |
U(V) | 10 | 9 | 8 | 7 | 6 | 5 | 4 |

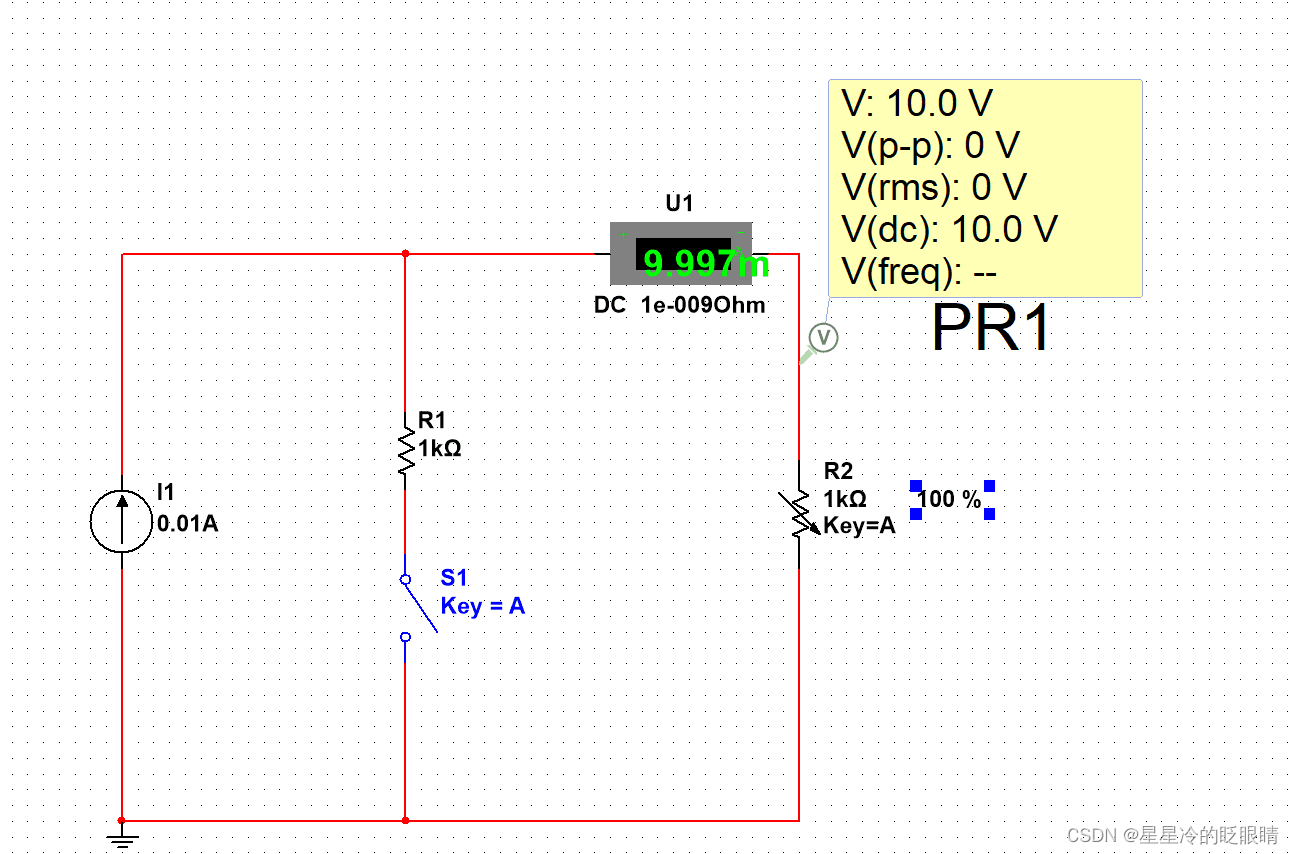

部分实验图如下:
3. 测定电源等效变换的条件

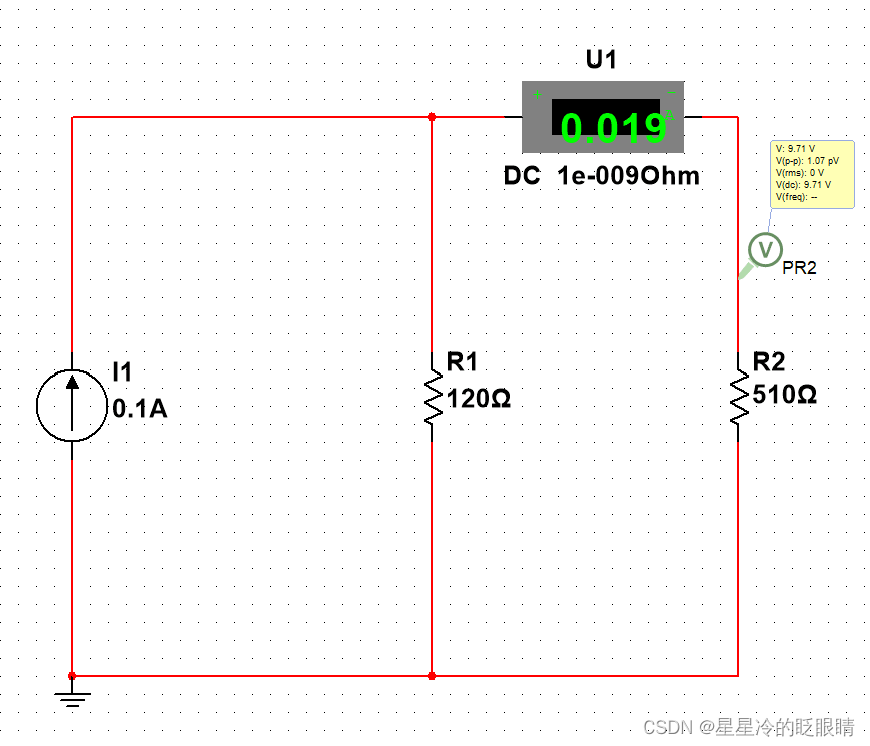

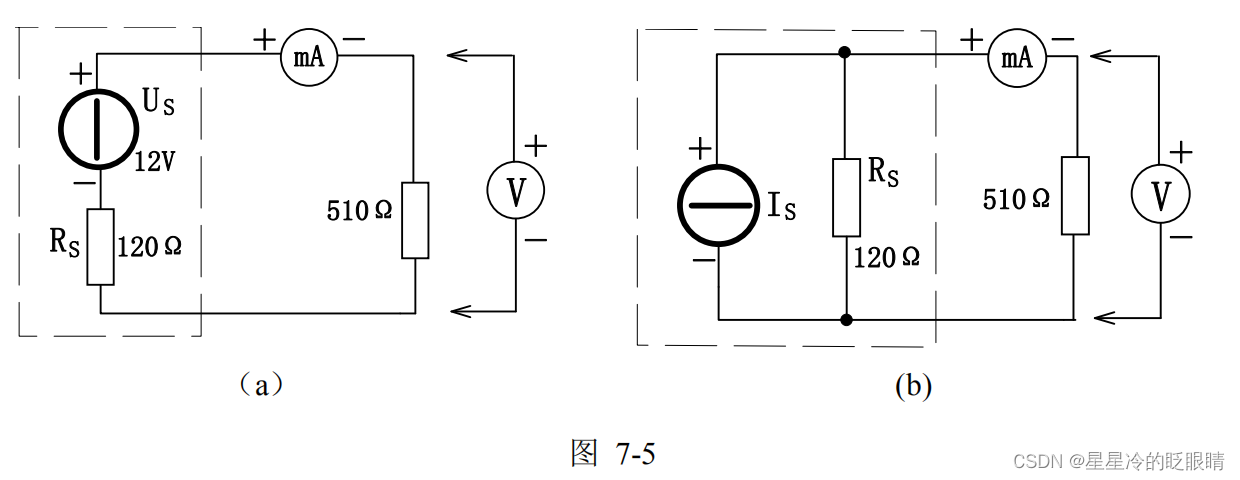

先按图 7-5(a)线路接线,记录线路中两表的读数。然后利用图7-5(a)中右侧的元件和仪表,按图7-5(b)接线。调节恒流源的输出电流IS,使两表的读数与 7- 5(a)时的数值相等,记录 Is 之值,验证等效变换条件的正确性。
- 实验结果及分析
1. 测定直流稳压电源与实际电压源的外特性

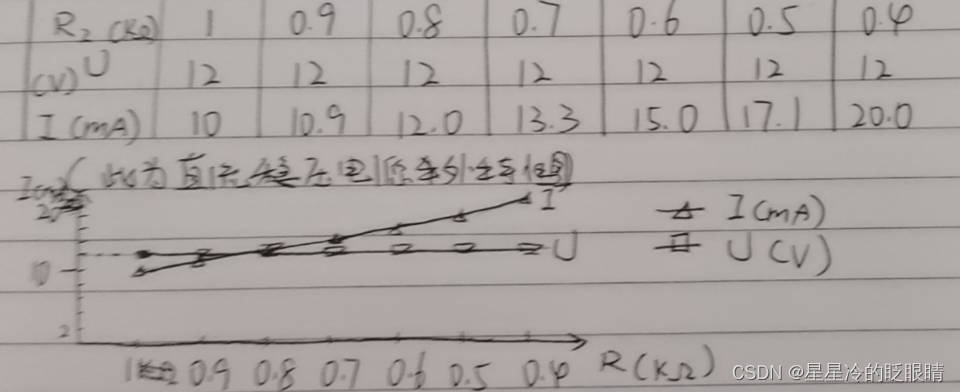

(1)
(2)
2. 测定电流源的外特性
(1)当R0为1KΩ(接入)时

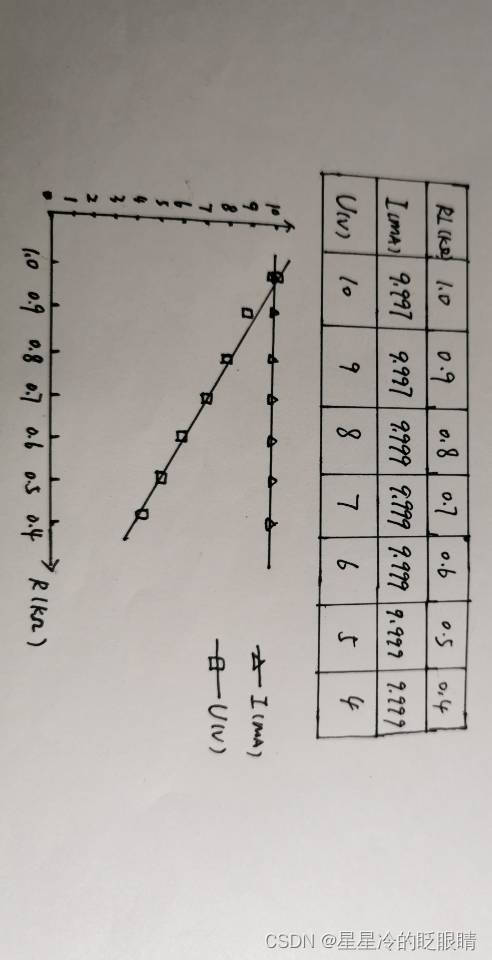

- 当R0为∞(断开)时
四、预习思考题
1. 通常直流稳压电源的输出端不允许短路,直流恒流源的输出端不允许开路,为什么?
2. 电压源与电流源的外特性为什么呈下降变化趋势, 稳压源和恒流源的输出在任何负
载下是否保持恒值?
答:
- 电压源本身内阻很小,短路时会产生很大的电流,而大电流会损坏电源。电流源输出电流恒定,其输出端开路,相当于接了个阻值无穷大的电阻,输出电流在这个电阻两端将产生一个无穷大的电压,这样会使得电流源烧毁。
- 电压源与电流源都是电源,电源一定存在内阻,理想的恒压源和恒流源没有内阻,输出将是平缓的。但是实际上的恒压源和恒流源还是有内阻的,只是内阻很小,它的输出特性曲线接近于平缓,但是略有微小的下降。故输出的物理量会随负载增大呈现下降变化趋势。
五、报告

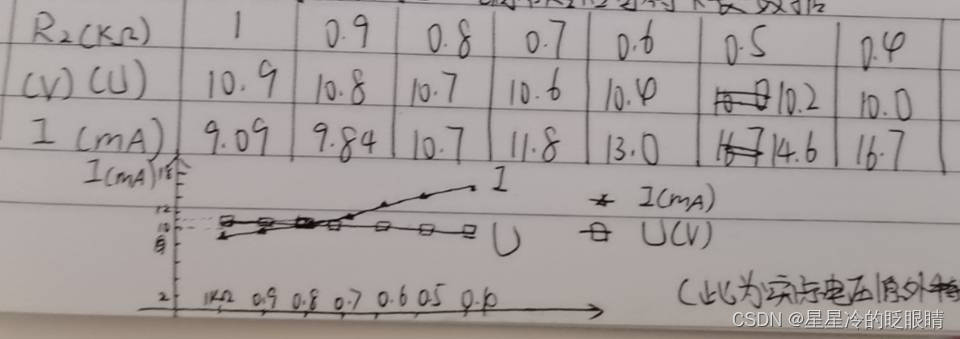

- 根据实验数据绘出电源的四条外特性曲线,并总结、 归纳各类电源的特性。
2. 从实验结果,验证电源等效变换的条件。
3. 心得体会及其他。
答:
1.
- 由以上实验可得:电源等效变换的条件是端口特性相同,也就是说不论电源接到任何电路中,变换前后对外产生的电势和电流都相同。
心得体会:实验过程并不是一切顺利,或偶然误差或系统误差。在实验室中进行实验时,由于实验仪器的老旧或精确度的不足或是有些实验仪器的损坏,导致实验数据有偏差,此时就需要我们细心分析结果,通过与电脑模拟实验数据进行对比分析,重复实验得出结果,从而做出适当调节。实验过程中需要细心,根据电路图进行正确连接才能得到需要的数据,导线多而交错此时就需要有较为清晰的思路,先连接一个完整的回路。实验过程还学会了相互合作。通过这个实验掌握电源外特性的测试方法,验证了电压源与电流源等效变换的条件,对学过的电路理论有了更好的理解。
