电路分析（电工基础）-最大功率传输条件测定

一、实验目的

1. 掌握负载获得最大传输功率的条件。

2. 了解电源输出功率与效率的关系。

二、实验内容及过程（实验原理、主要内容及操作步骤）

1. 原理说明：

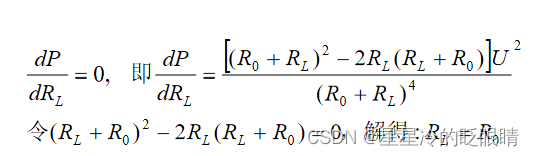

根据数学求最大值的方法，令负载功率表达式中的RL为自变量，P为应变量，并使

即可求得最大功率传输的条件：当满足RL=R0时，负载从电源获得的最大功率为：这时，称此电路处于“匹配”工作状态。

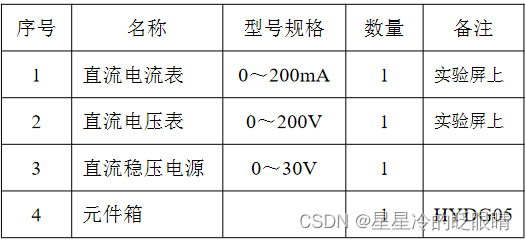

1. 实验设备准备：

1. 实验内容及操作步骤：

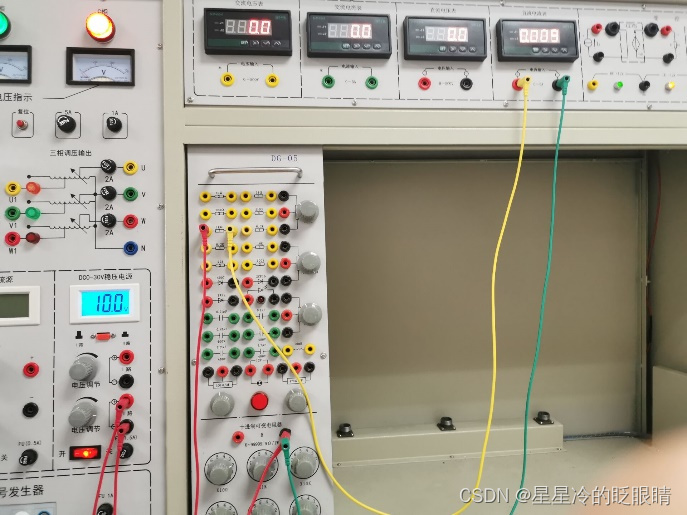

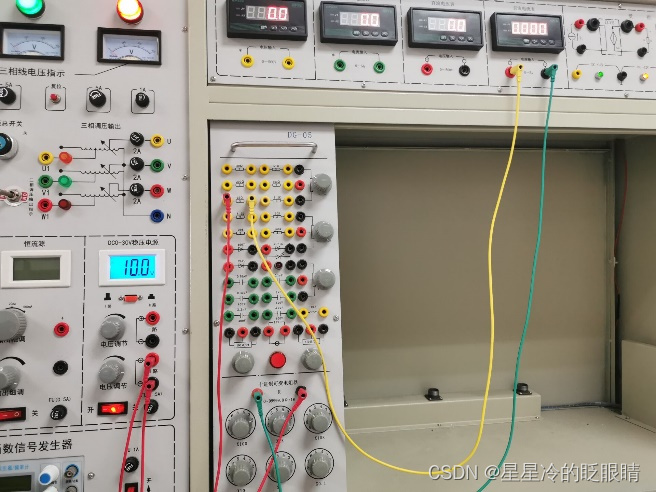

1. 按图9-2接线，负载RL取自元件箱HYDG05的电阻箱。

1. 按表所列内容，令RL在0~500Ω范围内变化时，分别测出UO、UL及I的值，表中UO，PO分别为稳压电源的输出电压和功率，UL、PL分别为RL二端的电压和功率，I为电路的电流。在PL最大值附近应多测几点

操作步骤：

1将10V稳压电源与R0=100Ω的电阻串联，此电阻作为电源的内阻。

2在电路依次串联RL=25、50、75、100、125、250、300、350、1000Ω的电阻，此电阻为电路的负载。

3用电压表并联在RL俩端，测量其俩端的电压，并填写到表中。

4用电流表测量电路的I，并将结果填写到表中。

5将U0换成15V；RO换成300Ω，重复步骤2~4；

6计算P0=（UO✖I）和PL=（UL✖I），将结果填入表中。

三、实验数据处理及分析

1注意：由于实验室电阻箱出现损坏现象，不便于改变RL电阻值，因此我们的实验数据为仿真软件所做出来的实验结果。



（可以从图中看出接入电阻箱电路电流为0，将电阻箱短路有电流，故为电阻箱损坏）

2仿真软件所测数据如下：

根据实验结果可知负载获得最大功率条件为：RL=R0；

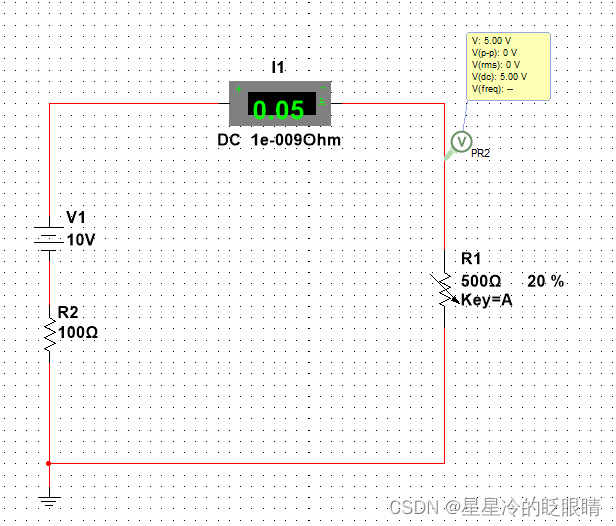

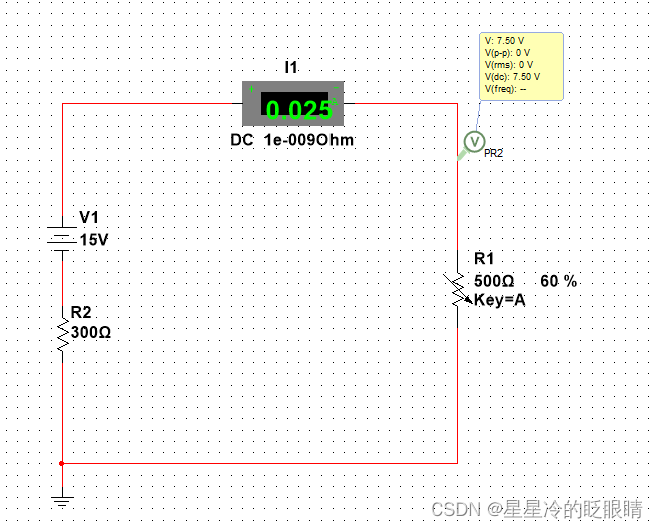

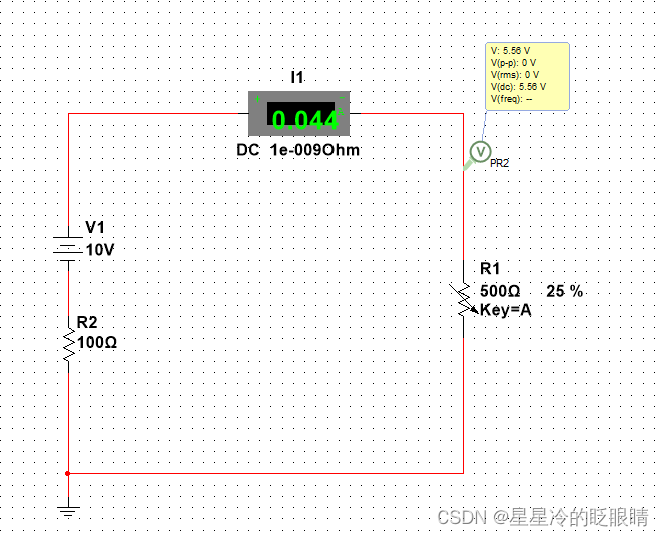

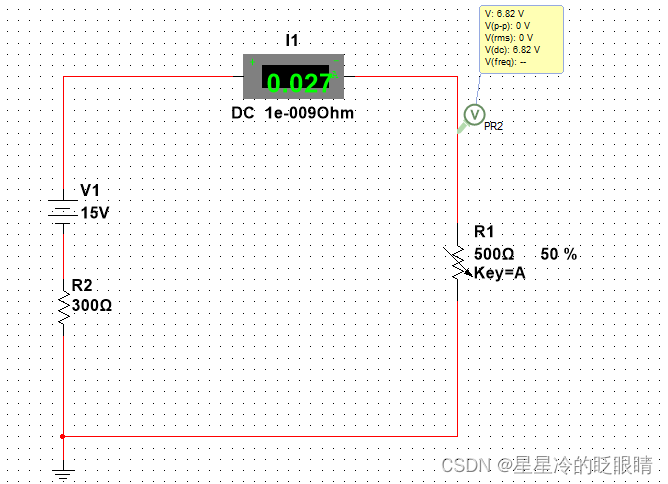

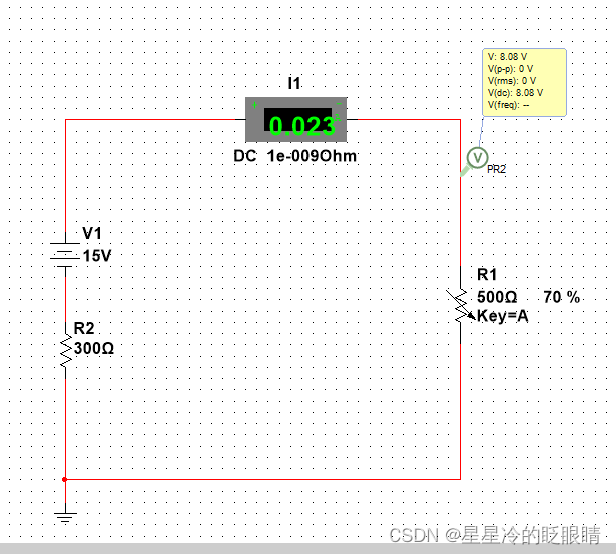

仿真软件实验图如下：









根据实验结果可知负载获得最大功率条件为：RL=R0；

3整理实验数据，分别画出两种不同内阻下的下列各关系曲线：I~RL，UO~RL，UL~RL，PO~RL，PL~RL

1. U0=10V R0=100Ω时：

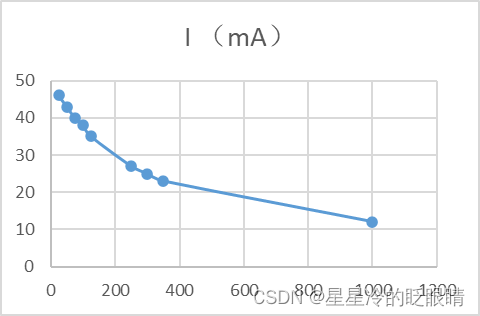

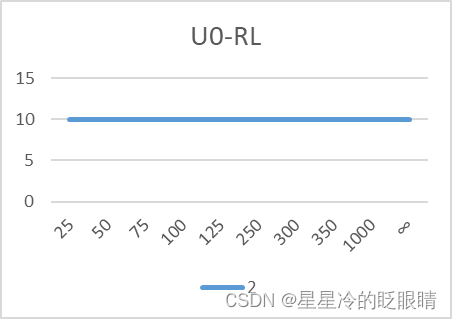

I~RL                                UO~RL

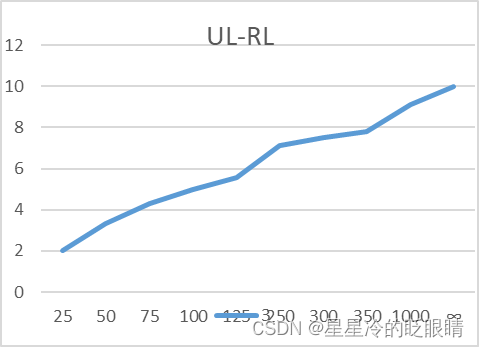

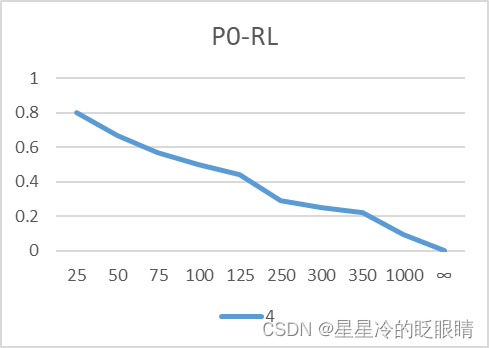

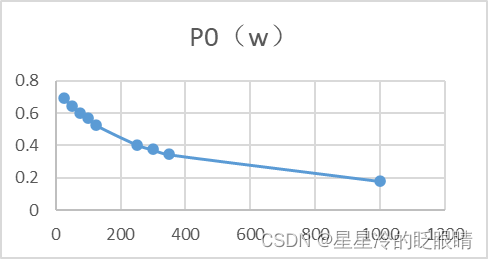

UL~RL                                PO~RL

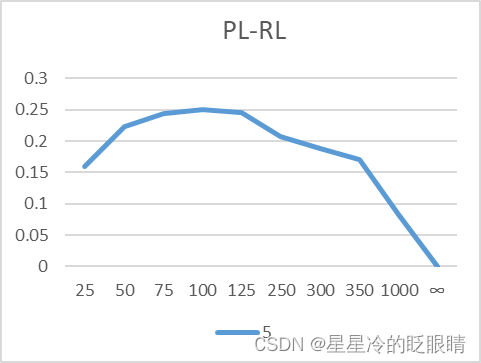

PL~RL

1. U0=15V R0=300Ω时：

I~RL                                        UO~RL



UL~RL                                       PO~RL

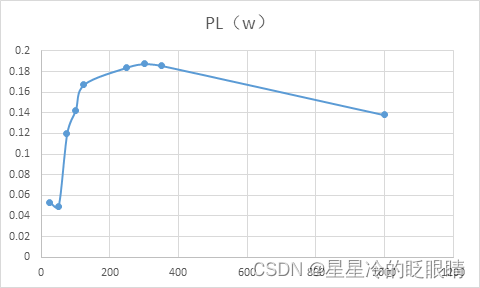

PL~RL

五、预习思考题

1. 电力系统进行电能传输时为什么不能工作在匹配工作状态？

答：当电路处于匹配工作状态时，电源的效率只有50%，电能传输应该要高效率送电，最好实现100%的传给负载，因此电力系统进行电能传输时为什么不能工作在匹配工作状态。

1. 实际应用中，电源的内阻是否随负载而变？

答：会；因为负载变化会导致电池温度产生变化，一般温度越高内阻越大。

1. 电源电压的变化对最大功率传输的条件有无影响？

答：无影响，只要负载等于电源内阻即可实现最大功率传输。

六、心得体会及其他

答：1当在实际实验时测不出电流时，要考虑电路中设备损坏问题，通过将其短路测试；

2若数据实在不好处理的时候我们可以采用仿真软件进行实验；

3根据实验结果可知负载获得最大功率条件为：RL=R0；

4实际实验中，电源内阻是会随着负载变化的，所以实际测量时，取得最大功率的电阻可能不是最初的值。

5实验过程并不是一切顺利，或偶然误差或系统误差，在实验室中进行实验时，由于实验仪器的老旧或精确度的不足或是有些实验仪器的损坏，导致实验数据有偏差，此时就需要我们细心分析结果利用仿真软件进行对比分析，重复实验得出结果，从而做出适当调节。

6我们可以让电路处于匹配状态使得其功率最大，但并不是所有情况都要这样，因为在这种情况下电源效率只有一半，我们要根据不同情况采取不一样处理方法，不能片面考虑事情。
