今天我们单说定时器→时钟源选择->外部触发模式（ERT)的触发引脚。

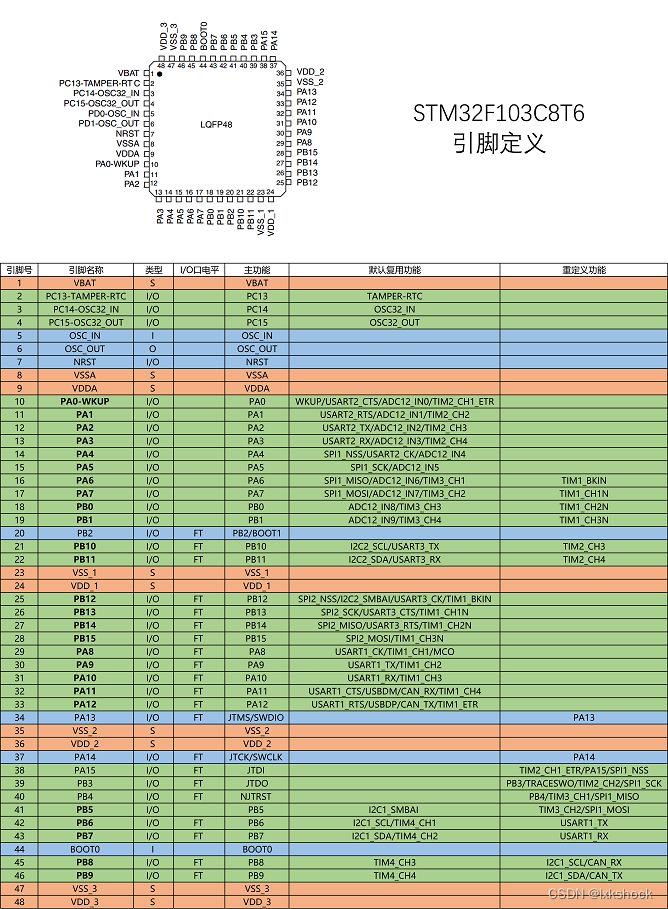

根据STM32F103c8t6的引脚定义表：TIM1有ETR引脚PA12，TIM2有ETR引脚PA0，但是TIM3和TIM4的ETR引脚呢？



要知道STM32F103c8t6有四个定时器，分别为：

TIM1  高级定时器

TIM2  通用定时器

TIM3  通用定时器

TIM4  通用定时器

为何单单就TIM2有ETR引脚？
