MIMO吞吐量提升和天线的相关性（二）

上文谈到的WiFi路由器天线位置调整的关键点在于，天线的相关性。

从天线的原理的角度来说，有几种参数来表征天线的相关性，比如极化的正交性、隔离度、方向图的方向性、ECC，展开讲的话内容比较多，我们一点点来。

先从天线的仿真上来看，仿真中我们可以看到方向图和隔离度。

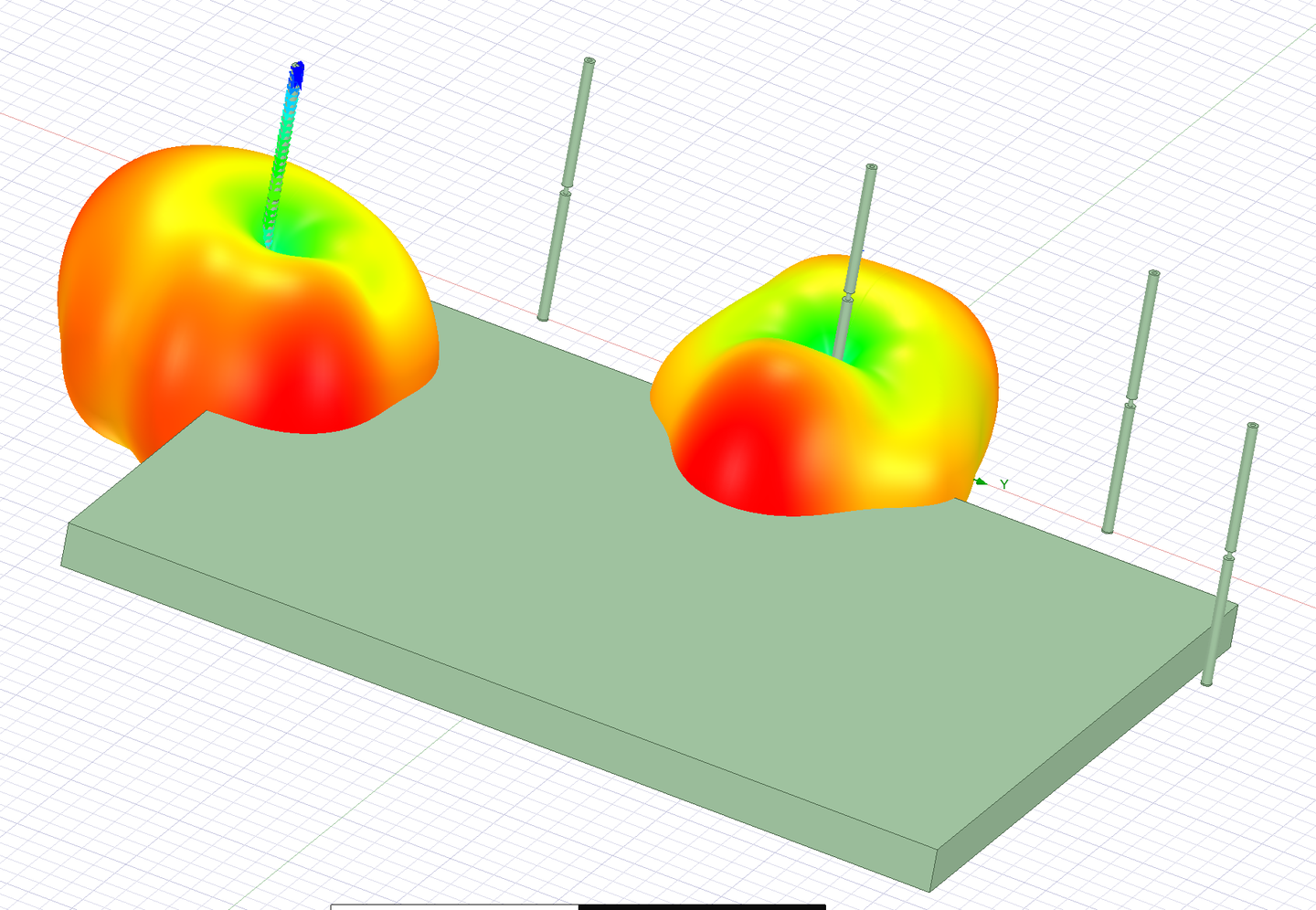

天线平行位置时候的方向图

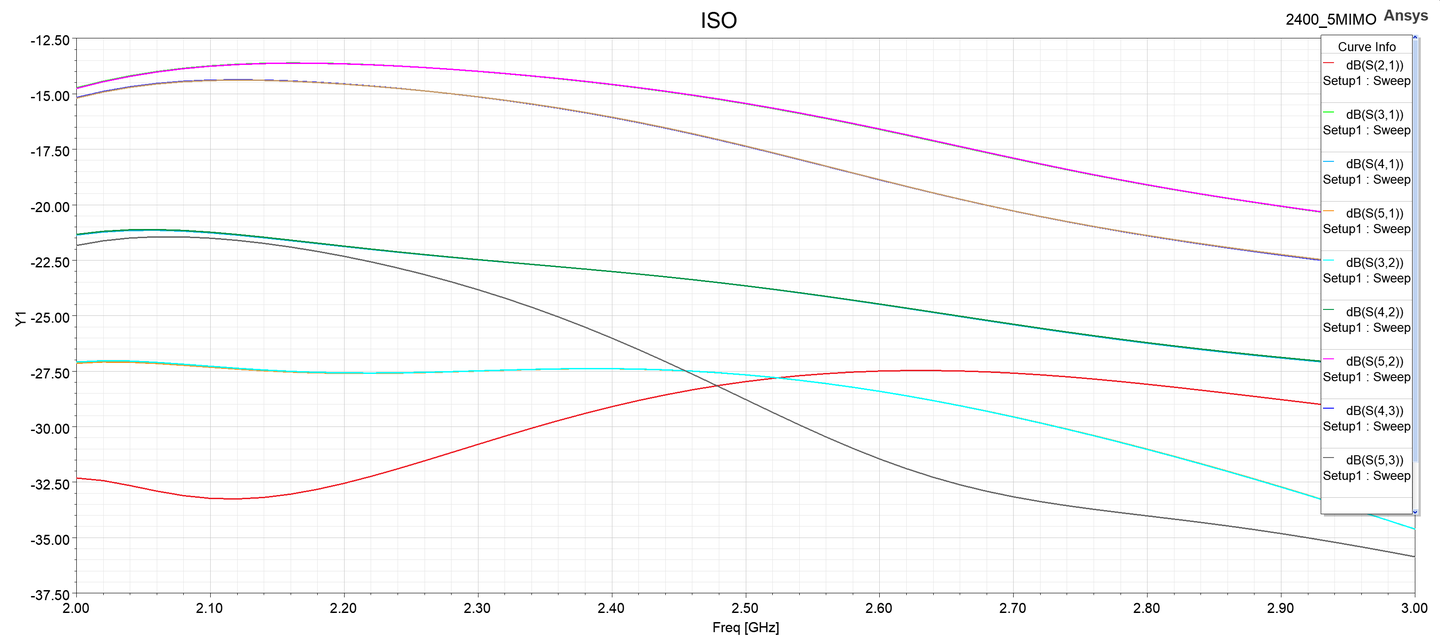

各个天线端口的隔离度

从上面的结果可以发现，天线平行放置的时候，天线的方向图基本都是按照同一个极化方向来辐射，并且天线的方向图基本上是平移关系的面包圈形式。当然，受到耦合因素的影响，不同位置的天线的方向图存在一定的差异，但整体上还是一个面包圈的形状。另外，由于天线的平行摆放位置，隔离度的水平在2.4G处约为14dB，这个水平其实已经够用，满足MIMO的多天线独立性的要求。

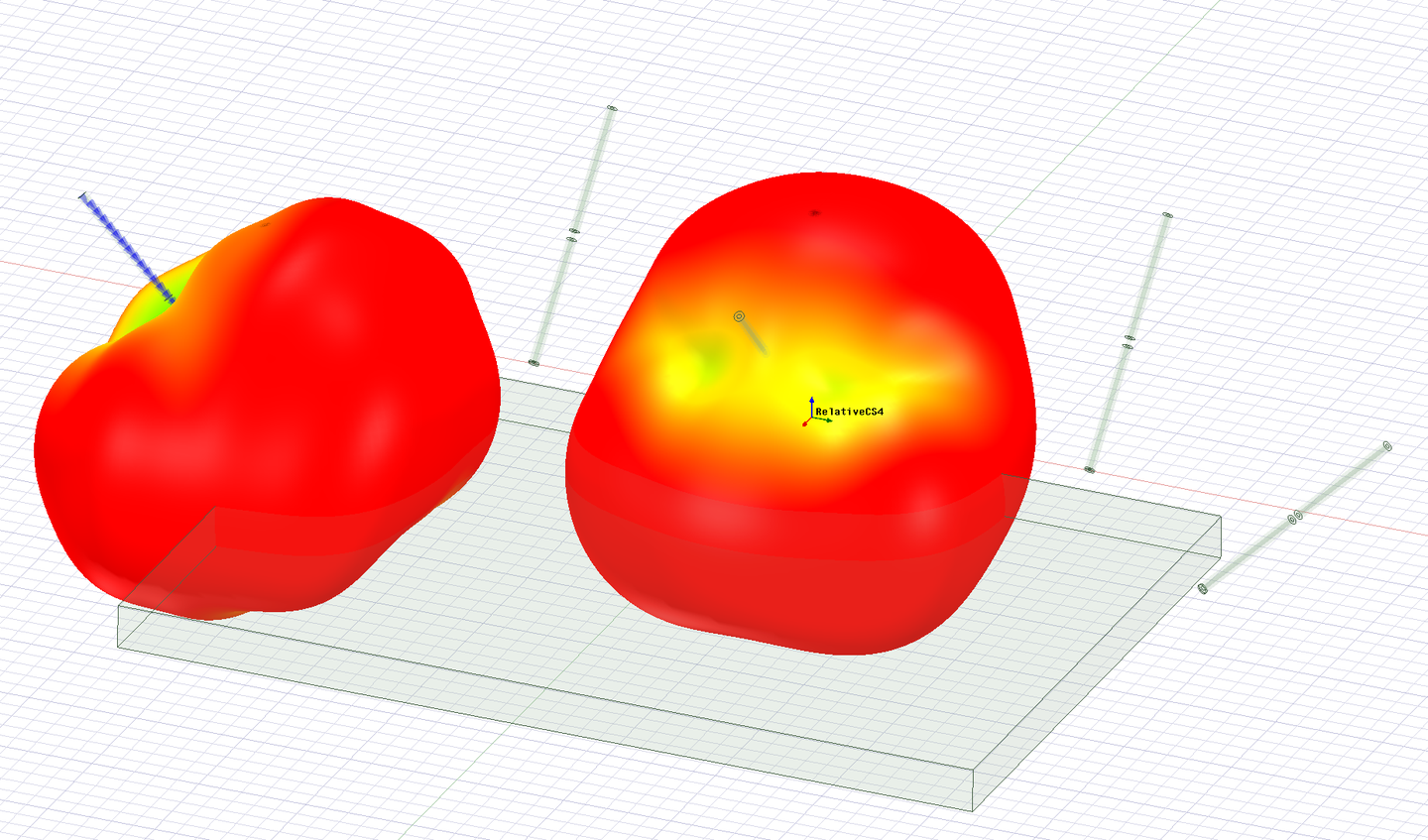

天线垂直位置时候的方向图

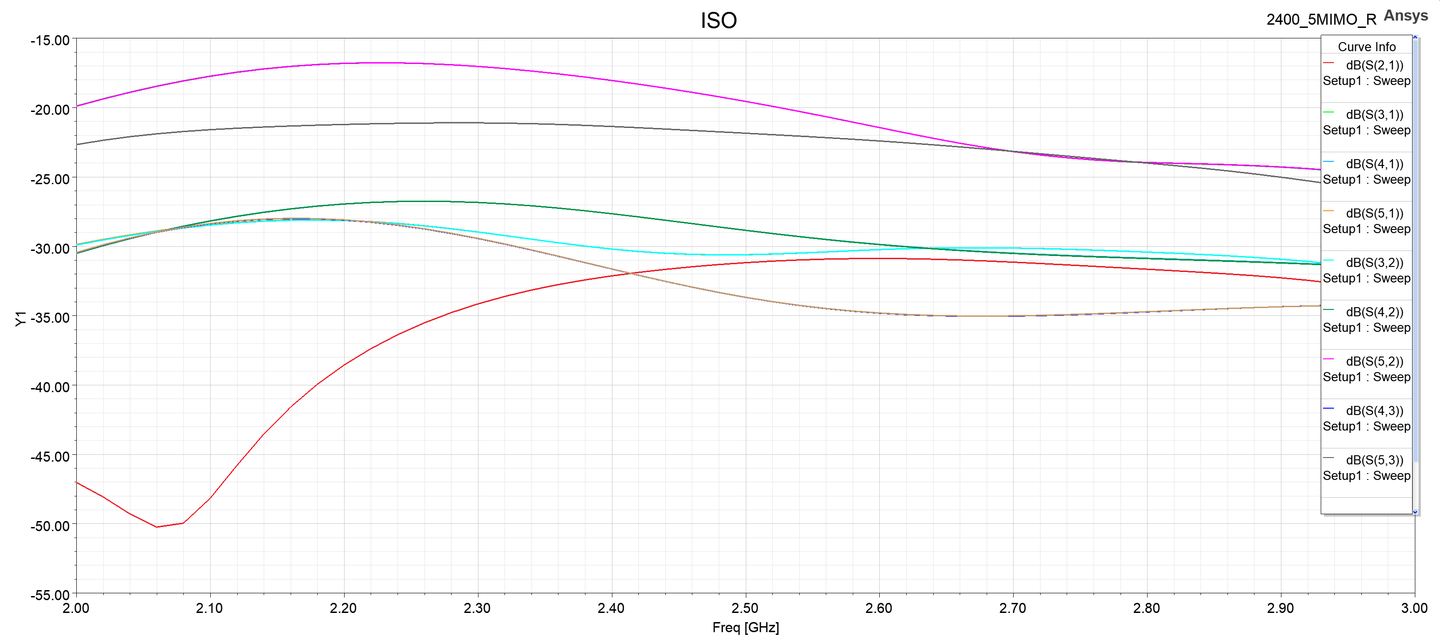

各个天线端口的隔离度

从上面的结果可以发现，天线垂直放置的时候，天线的方向图基本都是随着天线的位置不同而旋转，如果天线的朝向垂直，则其方向图就会随之垂直，即实现不同天线之间的极化垂直，从而提升天线间的隔离度，或者独立性。同时天线的方向图基本上仍然是面包圈的形式，保持了偶极子天线本身的辐射特性。当然，受到耦合因素的影响，不同位置的天线的方向图存在一定的差异，但整体上还是一个面包圈的形状。另外，由于天线的垂直摆放，隔离度的水平在2.4G处约为18dB，说明天线在极化正交的同时也实现了隔离度的进一步提升，这对于天线的独立性提升至关重要，另外也是多天线系统抵抗和利用多径效应的关键。
