Zemax操作--10（棱镜系统设计和模拟）

自己设置

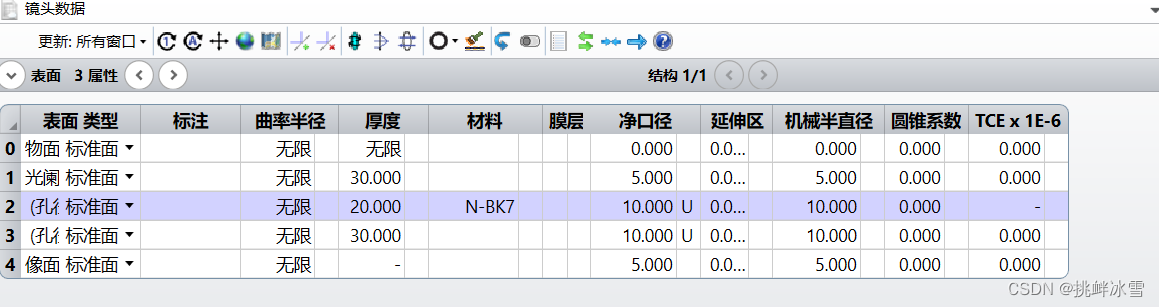

入瞳直径10，波长0.55um，镜头如下图

双击表面2类型，设置如下

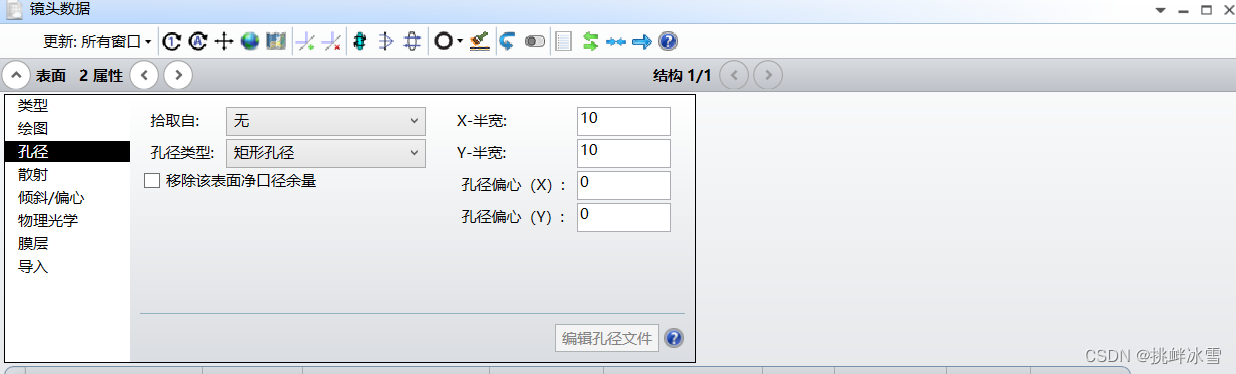

双击面3，如图，拾取面2

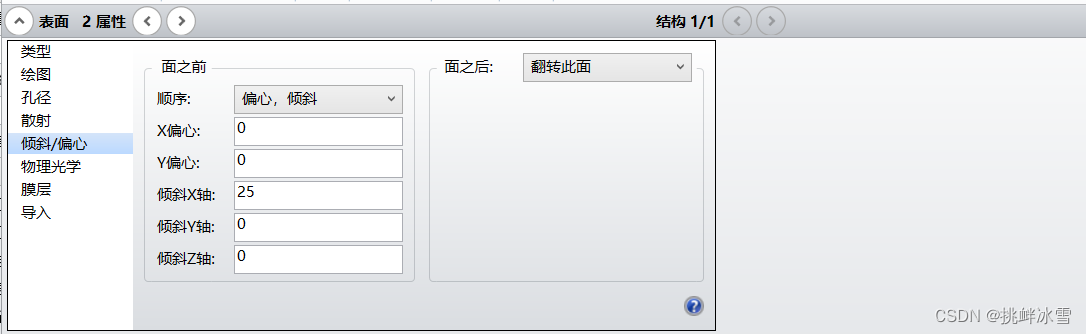

双击面2类型，x倾斜25

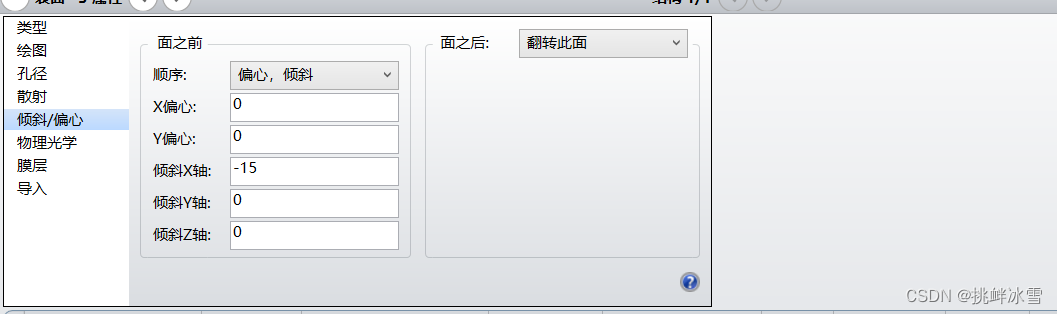

双击面3，x倾斜-15

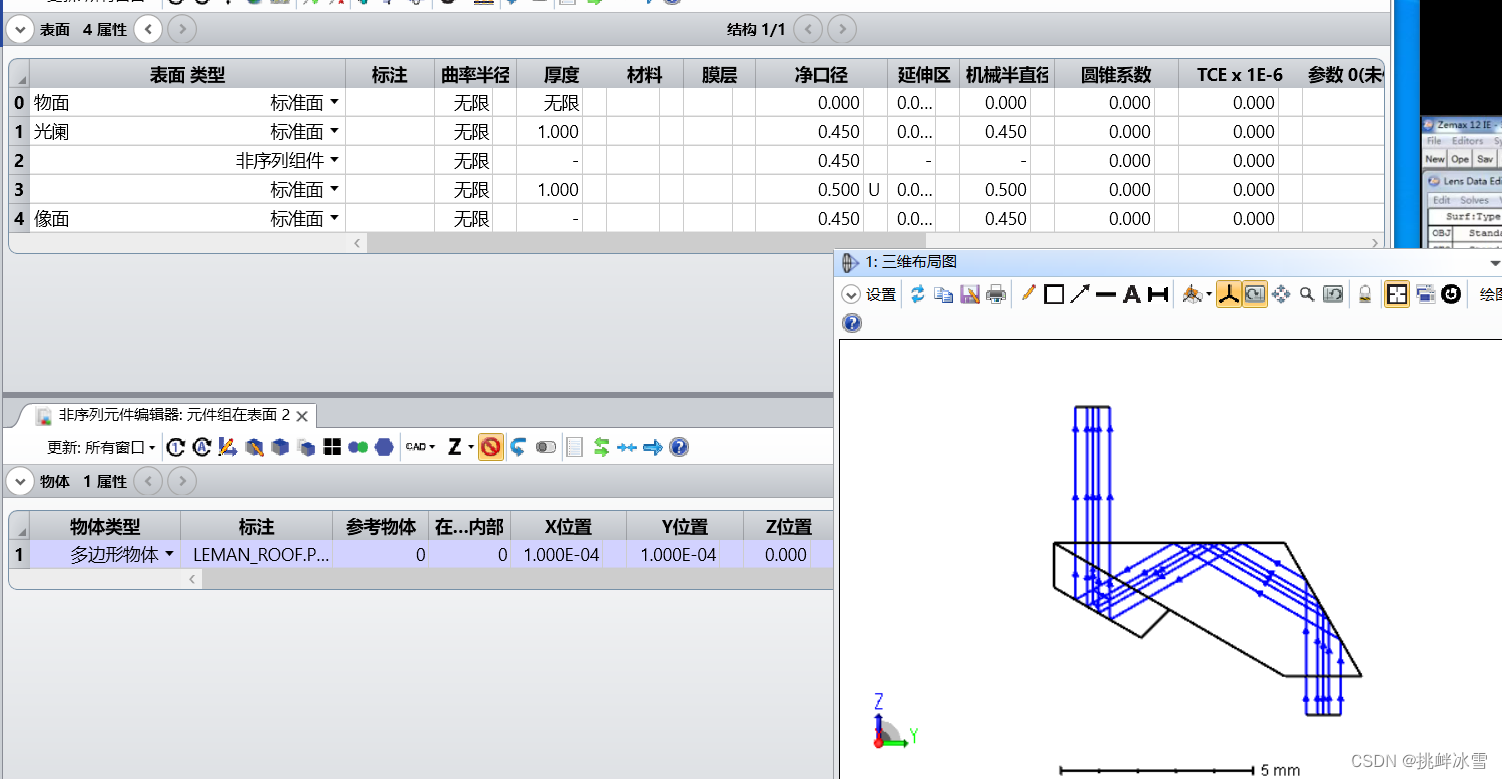

 在像面前插一个坐标间断面

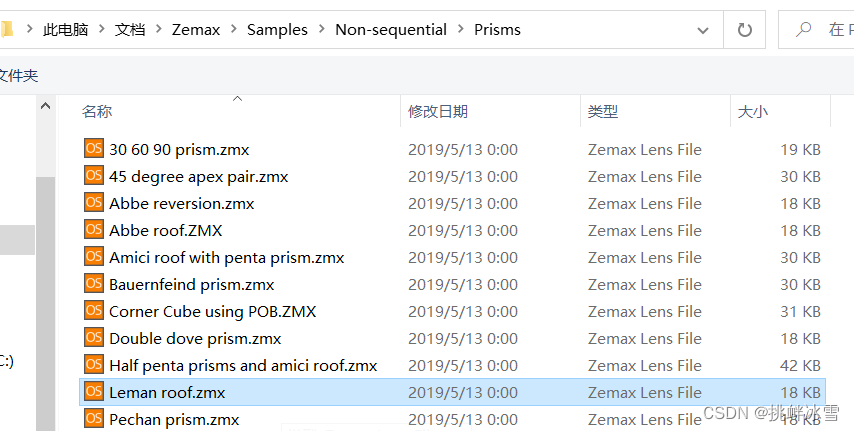

案例

该案例为混合序列的多边形物体

zemax的所有多边形物体都在下面这个文件夹，后缀为pod

C:\Users\13591\Documents\Zemax\Objects\Polygon Objects

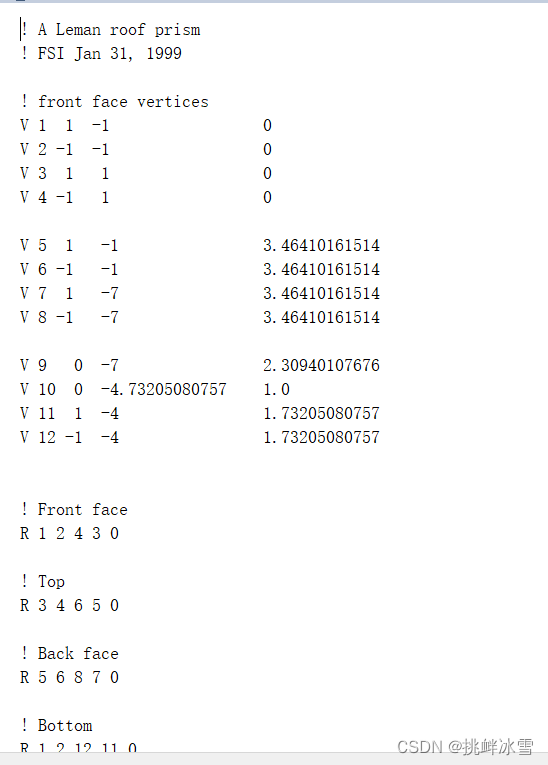

使用记事本打开刚才的文件



“！”表示注释

V表示顶点，后面依次为x,y,z的坐标

R表示矩形，T表示三角形，最后的数字-1表示吸收面，1表示反射面，0表示折射面

零件设计

我们可以利用zemax自带的零件编辑器

在这里我们随便打开一个零件案例

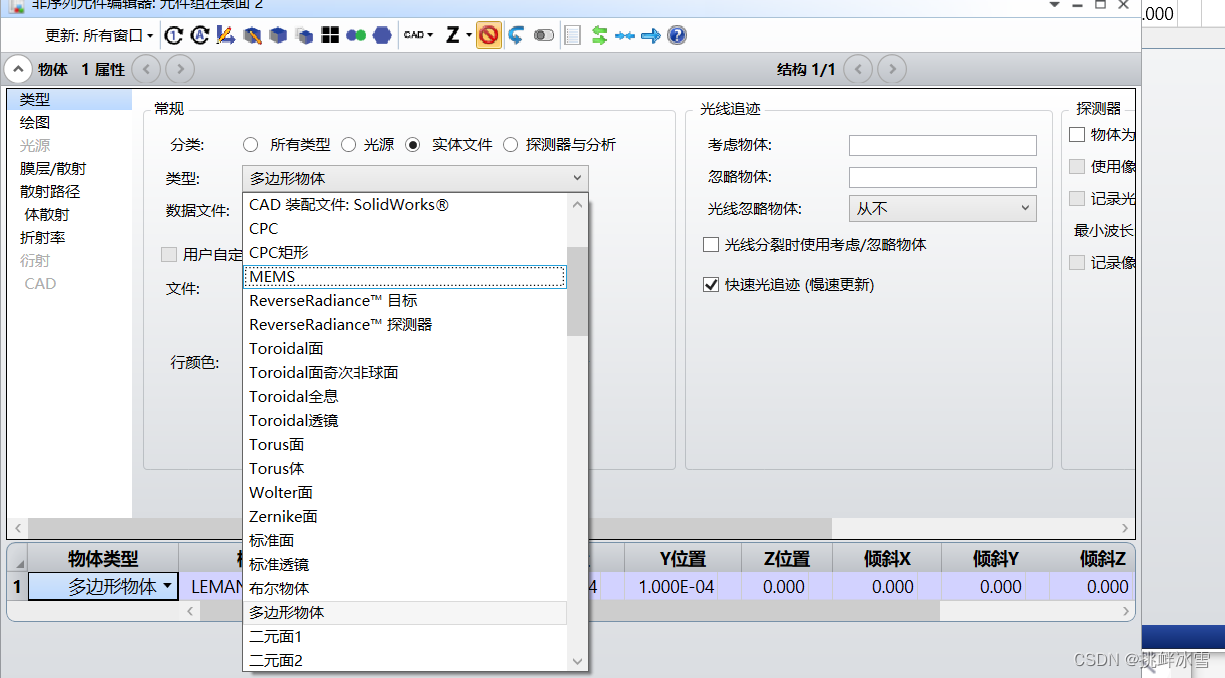

双击非序列模式物体类型，可以选择自己编辑的物体
