文章详细描述了一种基于45°倾斜的光学系统设计，其中利用X正切和Y正切参数来定义平板的倾斜状态。系统包含两个光路，前表面材料设定为镜面（Mirror），确保反射发生。反射光路经过90°转折，不穿过平板材料，通过在前表面后设置坐标断点面实现这一转折。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >





        将平板倾斜45°，使用倾斜面型，该面型有两个旋转参数：X正切、Y正切，可以用来表示倾斜状态.

        因为需要两个光路，所以应该有两个结构状态，反射光路在平板的前表面发生反射，所以告诉软件这个表面材料为Mirror.

        反射后的光路被转折了90°，而且透镜不存在（反射光线不经过平板玻璃材料），加入反射镜后光路传播的厚度也要乘 -1 .

        为让反射后光路转折90°，在玻璃板前表面后加入一个坐标断点面。

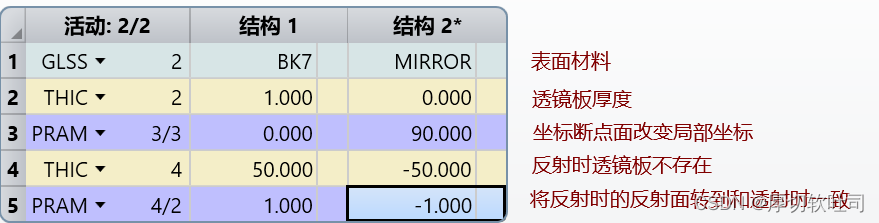

        多重结构操作数：
