与使用radiation成像不同,在对比度成像中,对比度取决于所成像结构的不同衰减,而MR图像中的对比度取决于所成像区域中的磁性和氢核数
。通过以不同的权重运行不同的序列,可以选择要成像区域中的不同对比度。主要的三个序列是:
- T1加权(显示最大
T1对比度
) - T2加权(显示最大
T2对比度
) - 质子密度(PD)权重(显示的
氢质子密度
)
还有其他更复杂的序列(例如,流体衰减反演恢复(FLAIR)
和短tau反演恢复(STIR)),我们将在后面介绍。
T1加权成像

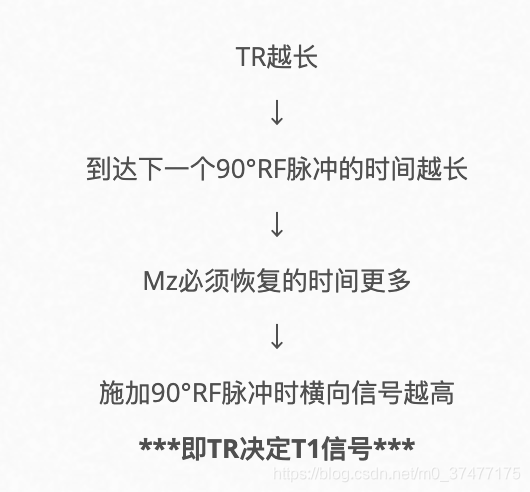

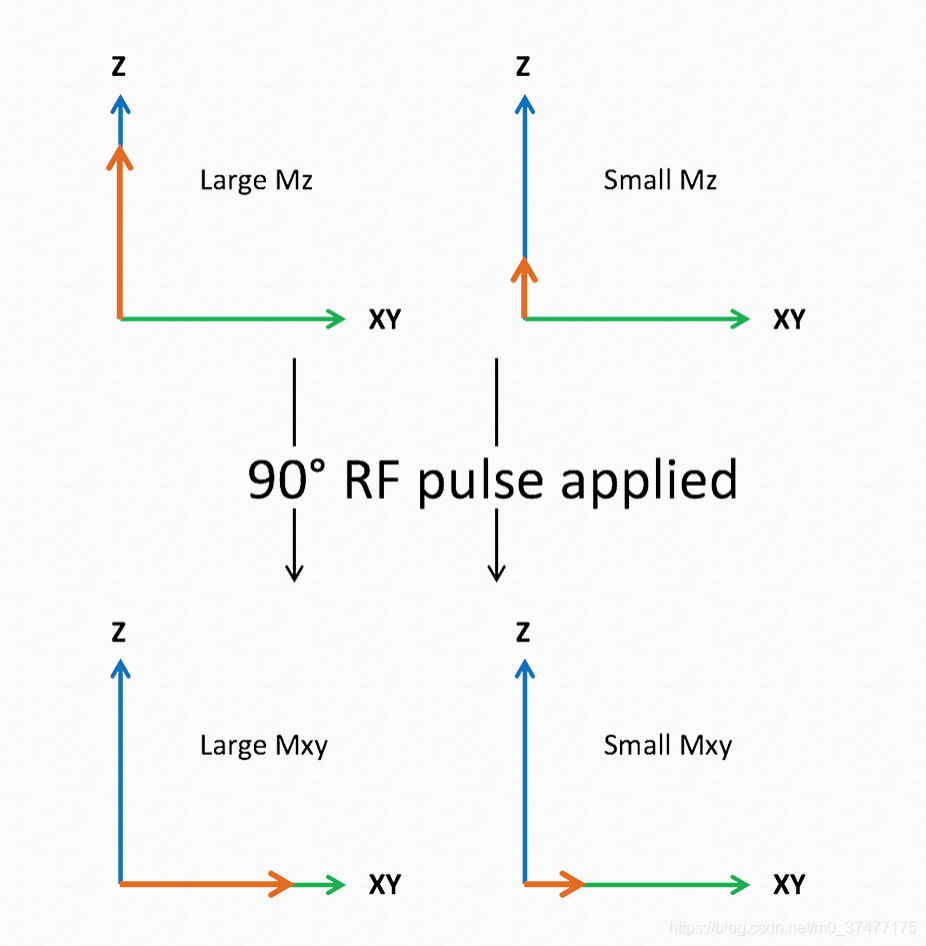

概括地说,T1松弛是纵向磁化强度(M z)的恢复。施加90°RF脉冲时的M z越高,横向信号(M xy)越大。TR(重复时间)决定了90°RF脉冲之间的时间长度:
时间常数T1是衡量原子核达到其原始
M
z
M_z
Mz的 63%所需时间的量度。不同分子中的氢核具有不同的T1。T1短的人比T1长的人恢复
M
z
M_z
Mz更快。

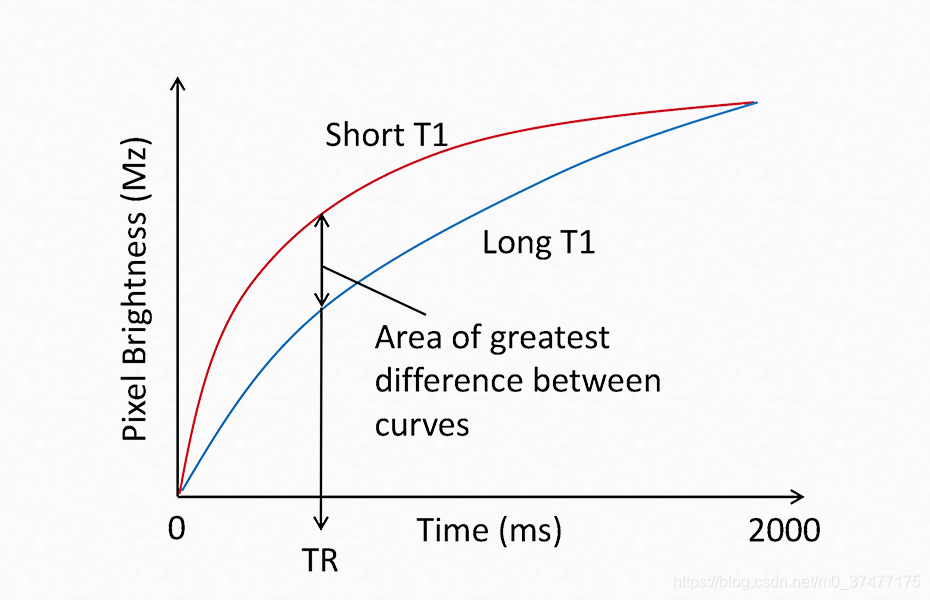

为了使要成像的样本中组织的T1特性之间的对比度最大化,我们需要将TR设置为使其出现在曲线上差异最大的点上。从上面的曲线可以看出,这是在很短的TR处。
关于T2加权成像的注意事项
为了最大化T2加权成像,我们希望最小化T1对比度的贡献。从上图可以看出,最小的T1对比度是长TR或短TR。TR短时,信号太小而无法使用,因此使用了较长的TR。
T2加权成像
概括地说,T2衰减是施加90°RF脉冲后横向磁化强度(
M
x
y
M_{xy}
Mxy)的衰减。

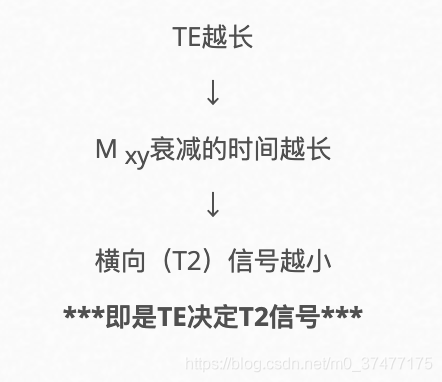

90°RF脉冲后的时间越长,
M
x
y
M_{xy}

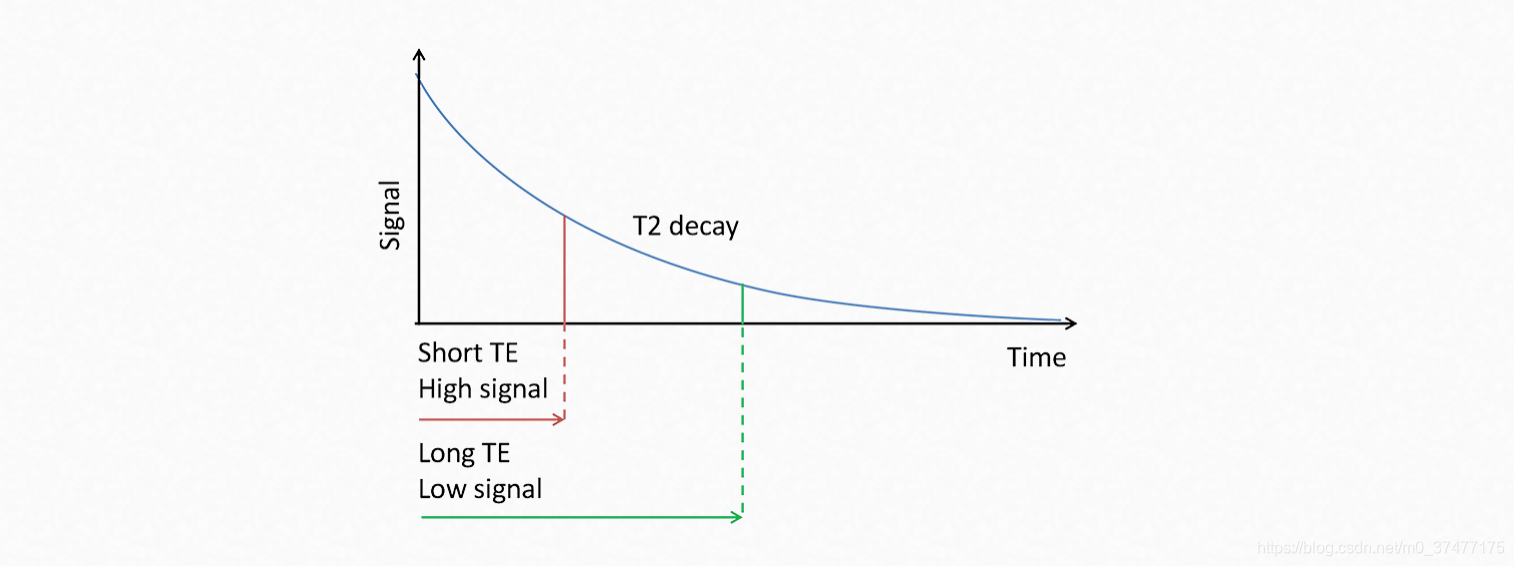

Mxy衰减越大,横向信号越小。正如我们在自旋回波序列中所见,TE是“回波时间”。如果我们留一个较长的TE,我们会给
M
x
y
M_{xy}
Mxy(T2信号)衰减更多的时间,而得到的信号会更小。
时间常数T2是氢核衰减到其激发 M x y M_{xy} Mxy的 37%所需的时间。不同分子中的氢核具有不同的T2。T2短的那些要比T2长的那些要花费更短的时间。
为了最大化T2对比度,使用了很长的TE,尽管信号忽略不了太长。
关于T1加权成像的注意事项
为了在T1加权成像中最大化T1信号,我们希望最小化T2信号的贡献。从曲线到左侧,最小对比度出现在一个小的TE或一个非常长的TE处。但是,在TE太长的情况下,信号太小,因此在T1加权成像中使用了较短的TE。
质子密度成像
与T1和T2加权图像不同,质子密度(PD)不会显示氢核的磁性,但是会显示成像区域中的核数。为了获得PD加权图像,我们希望最小化T1和T2对比度的贡献。
- 长TR可使T1最小化:信号大且T1对比度小
- 用短TE最小化T2:大信号和小T2对比度
