推挽电路介绍、设计与分析

推挽电路（push-pull）就是两个不同极性晶体管间连接的输出电路。推挽电路采用两个参数相同的功率BJT管或MOSFET管，以推挽方式存在于电路中，各负责正负半周的波形放大任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小效率高。推挽输出既可以向负载灌电流，也可以从负载抽取电流。

在电路设计中，推挽输出是一种很常用的输出模式。推挽输出有很多优点，比如更低的损耗，更安全的输出等。

“推挽”之意，即为当一个管子推出去时，另一个管子拉回来。输入不同，交替导通。

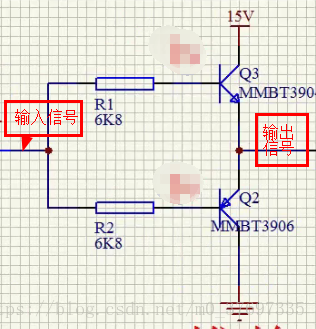

举个例子，如下图，

1、当输入信号为高电平的时候，上面的管子导通，下面的管子截止，输出信号为高电平。

2、当输入信号为低电平的时候，上面的管子截止，下面的管子导通，输出信号为低电平。

而你如果只使用一个管子来进行控制的话，你必须串联一个电阻，这就增加了更多的损耗，还有当输出端存在容性器件时，会增加导通和关断的效率，推挽电路就是为了解决这些问题而设计的。
