Jlink（JTAG）总结记录

一，引脚图

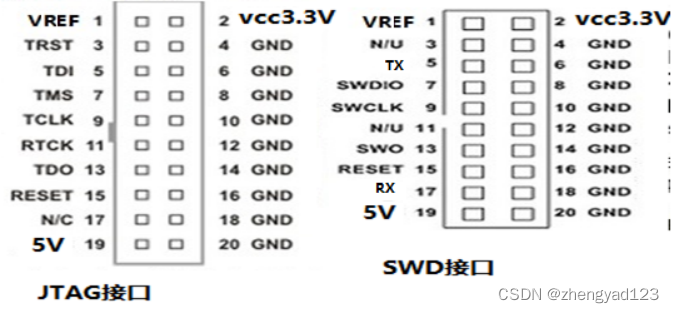

Jlink引脚定义

1、SWD模式第15脚可接可不接（有问题再接）

2、SWD模式第1脚VCC由目标板提供参考电压，若目标板MCU电压与SWD第2脚电压相同，则可以将1脚与2脚短接，实现3线式SWD

二，注意事项

1 Vref为外部cpu电压检测，为输入端口。调试非3.3v cpu，则必须接此脚。比如nrf52833，这个脚请接1.8v

2脚为3.3v电源输出接口。

对于有转接板的用户，如要仿真器对外输出电压，则请将转接板1-2脚短路。这时候转接板有3.3v输出，但是只能调试3.3v的cpu。

如果要调试非3.3vcpu且用转接板，则1-2脚不能短路，1脚接入cpu电压，cpu板要自己供电，仿真器不能对外供电3.3v。

调试3.3v cpu，最简SWD接口接法只需要 7 9 10三根线，有些cpu还需要15复位线。

请注意：用杜邦线连接的话请不要用套件中的20P排线，直接用杜邦线连接被调试板和仿真器。

开发板或者被调试设备应尽量用jlink输出的3.3v电源，如果jlink输出电流不够而需要开发板自供电，也请要在仿真器上电后开发板再上电。如果开发板带电情况下拔掉仿真器的usb线，则个别情况下仿真器会丢固件。



三，固件修复

JLINK V8烧固件方法见

(5条消息) J-link固件修复记录_zhengyad123的博客-CSDN博客

JLINK V9烧固件方法

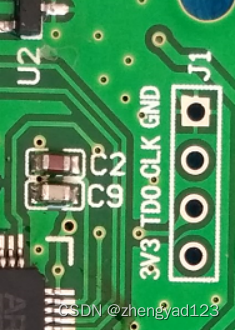

1. 代开外壳，看下图电路板上J1位置：

这个是固件芯片STM32F205芯片的烧写SWD口，固件是通过这个口烧进去的。

2.找个好的JLINK烧写器对应线序连接这个SWD烧写口；

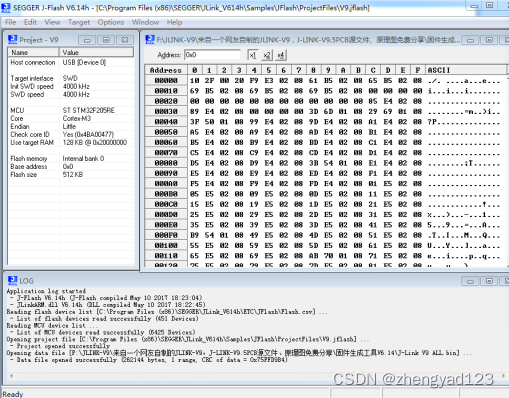

3.打开JFLASH烧写软件：

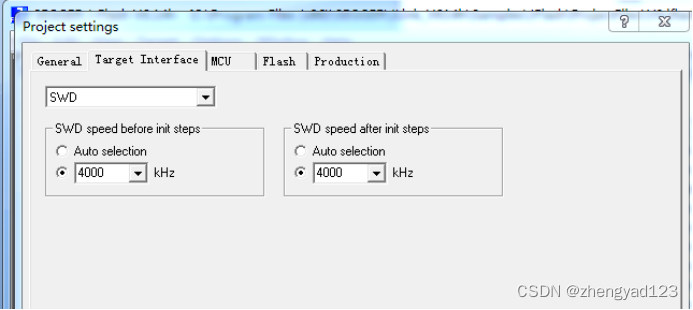

4.对软件进行相应设置：

设置模式

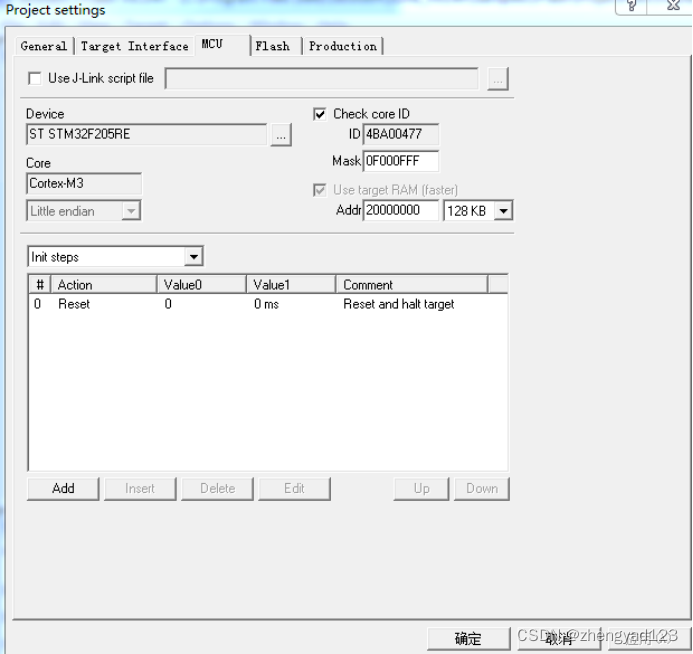

设置CPU型号

设置完成了。然后打开烧写的J-Link V9 ALL.bin这个文件，按电脑快捷键F9就可以烧写了

四，驱动安装

1、把JLINK用USB线连接到PC端电脑上，此时观察jlink设备上的LED灯的状态（一般情况下下载好j-flash安装之后驱动会自动安装好）

2、若LED灯显示绿色不闪烁则表示驱动已经安装成功了。

若驱动安装成功请跳过下面步骤，直接看到下面的第二步测试设备

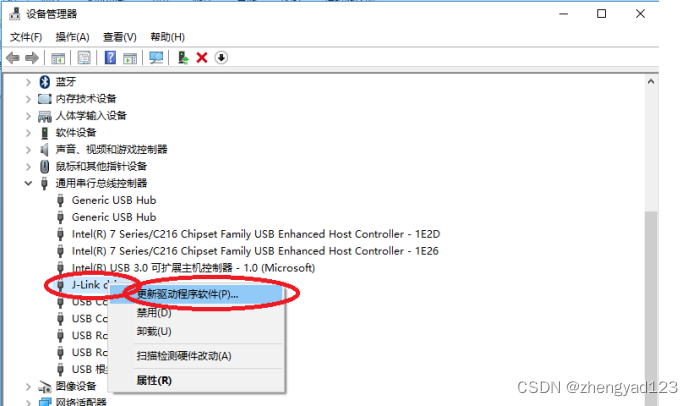

3、若LED灯状态为绿色闪烁状态则表示驱动没有安装好，此时在桌面上用鼠标右击我的电脑（此电脑）图标选择属性，然后点击设备管理器,在设备管理器中鼠标右键点击显示未知设备J-Link（打感叹号），选择更新驱动程序软件（P）…,如下图所示：

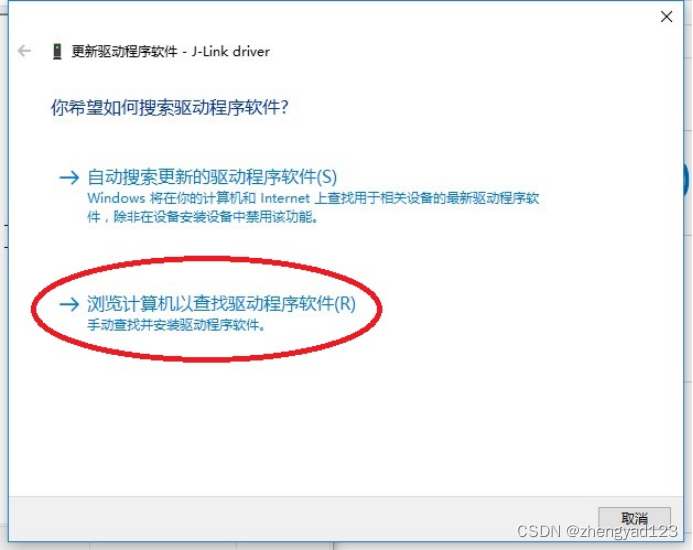

4、进入如下页面，选择浏览计算机以查找驱动程序软件

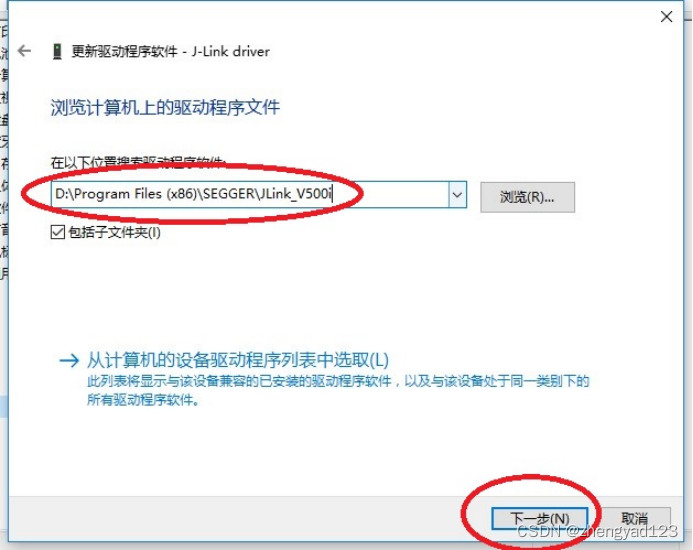

5、复制你的j-flash所在的路径（如何复制这个路径请看下文的第二步测试设备）到下面界面的红色圈内点击下一步即可安装成功。

6、安装完成后请重新拔掉和插上jlink到电脑usb接口

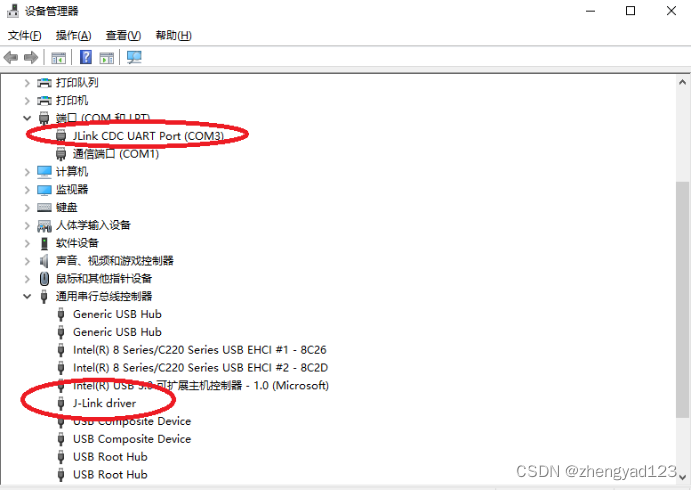

这时候打开windows设备管理器，如显示如下红色的驱动程序，表示设备驱动程序安装正确

7、在上述步骤完成驱动安装之后下面我们开始测试jlink的使用。首先用USB线连接好jlink和电脑并通过JTAG接口连接到你的开发板上。若绿灯亮且不闪烁说明连接成功，接下来打开在我们网盘上下载的j-flash软件。

五，jlink版本

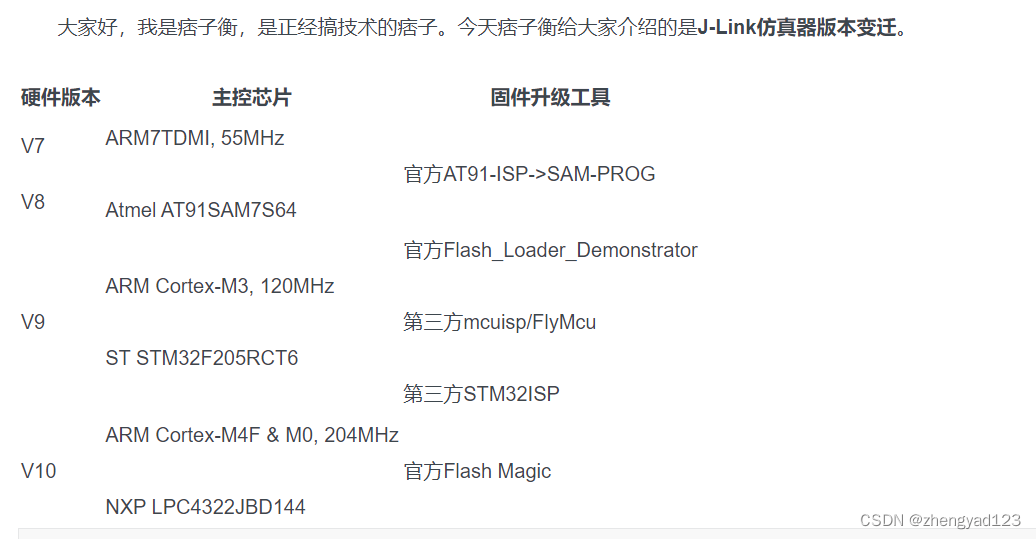

痞子衡嵌入式：SEGGER J-Link仿真器硬件版本变迁 (bbsmax.com)

JLINK固件，JLINK驱动和JLINK硬件版本之间的关系，以及固件升级方法 (360doc.com)

初学者容易在这几个问题上面犯迷糊，这里简单的说说。
1. JLINK硬件版本

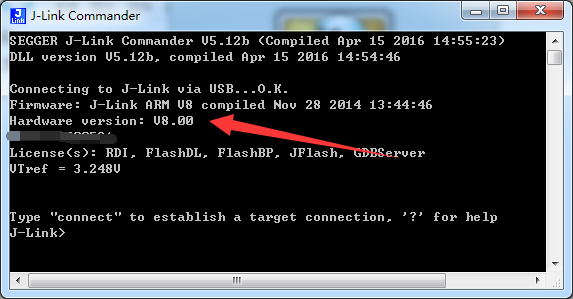

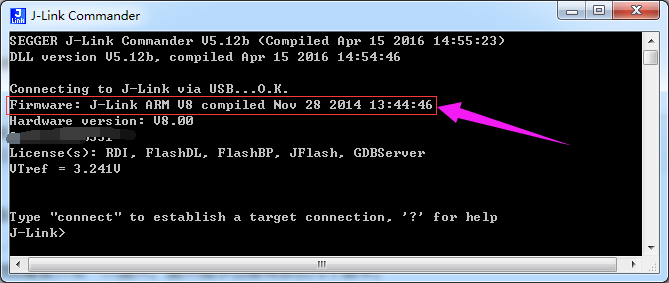

首先说JLINK的硬件版本有V7，V8和V9，相信这一点大家应该都没问题，那怎么看自己手头的JLINK是哪个硬件版本呢，可以使用J-Link Commander，我这里的是V8版本：

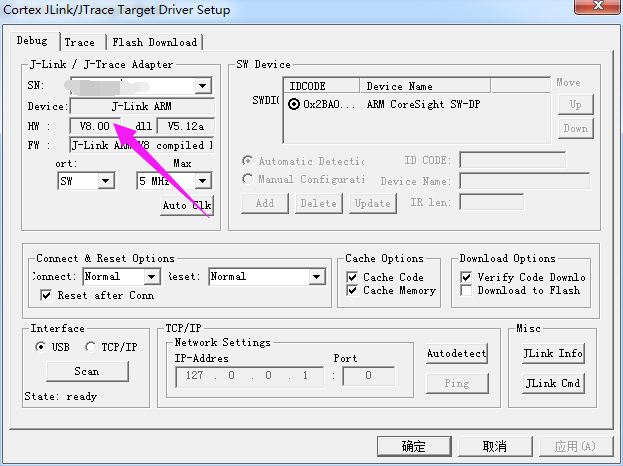

 或者使用MDK里面的option选项也可以查看：

 2. JLINK固件

每个硬件版本V7，V8和V9都有自己的固件代码，固件代码就是JLINK内部的程序代码。

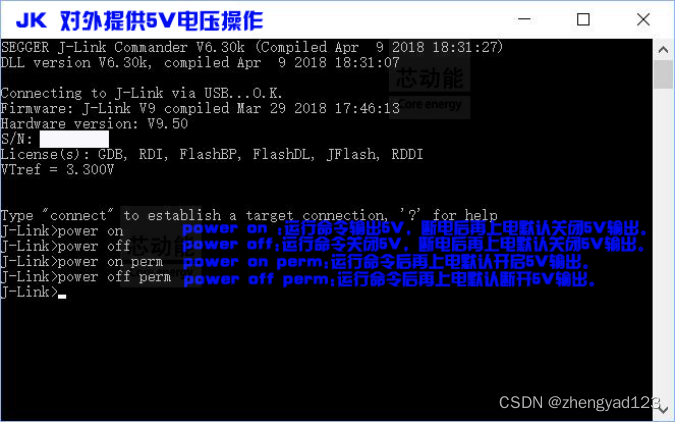

关于固件代码，官方也会进行升级的，但初学者要把固件升级跟JLINK驱动升级区分开，不是每升级一次JLINK电脑端驱动就需要升级一次固件。固件程序也是有那么几个版本。那我们怎么查看自己手头JLINK的固件版本并进行升级呢。可以使用J-Link Commander

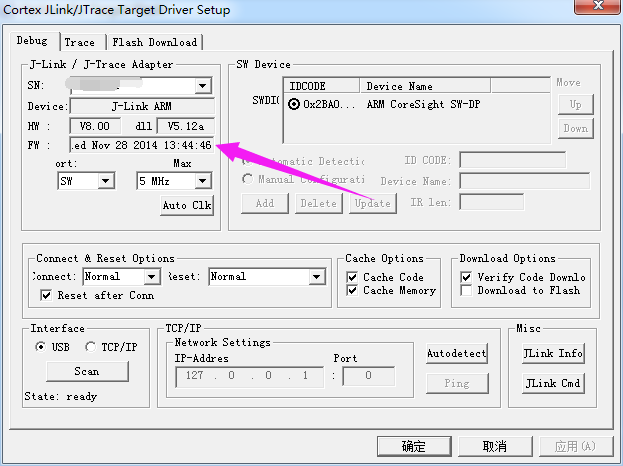

 或者使用MDK里面的option选项也可以查看：

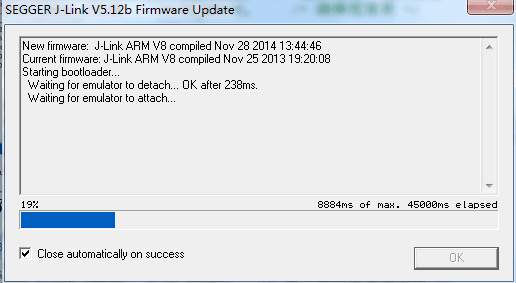

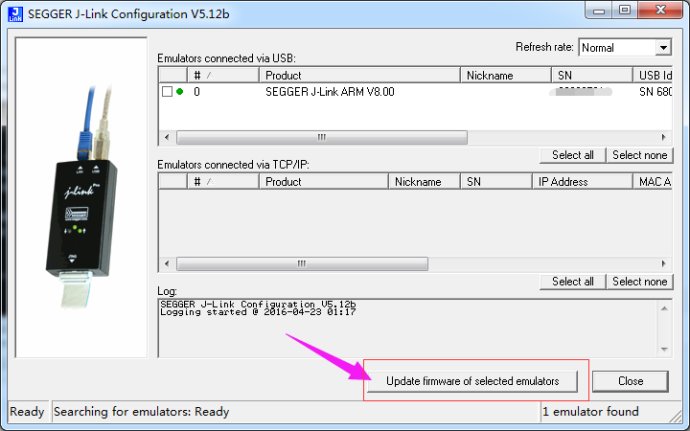

 升级固件可以使用JLINK驱动里面自带的小软件J-Link Configurator

 3. JLINK驱动

JLINK驱动就是指的这里的驱动代码：SEGGER - The Embedded Experts - Downloads - J-Link / J-Trace

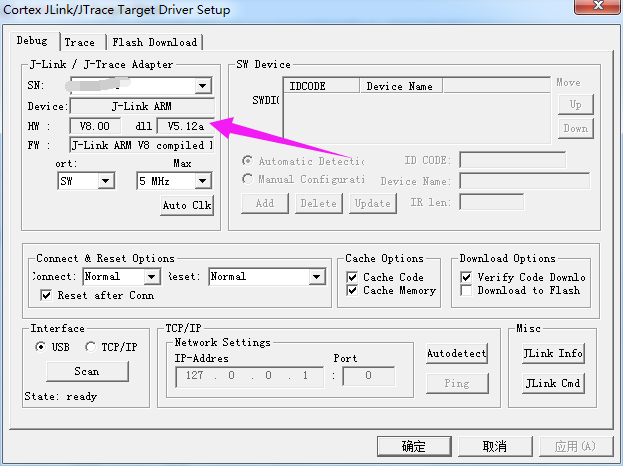

不同的驱动对应不同的DLL，用户可以在MDK的option选项里面查看，这个是跟驱动版本对应的。MDK这里显示的DLL版本是MDK安装包里面自带的JLINK驱动版本：

 并不是说你安装了最新版本的JLINK驱动，MDK安装包里面的驱动也会跟着更新，用户要调用这个小软件，或者在安装JLINK驱动末尾的时候也会弹出这个小软件J-Link DLL Updater：

 ===================================================

如果用户的JLINK固件版本低于MDK安装包里面的固件版本的话，在使用MDK下载或者调试程序时会提示升级固件，这种方式升级固件也是没问题的。

原文链接：JLINK固件，JLINK驱动和JLINK硬件版本之间的关系，以及固件升级方法
