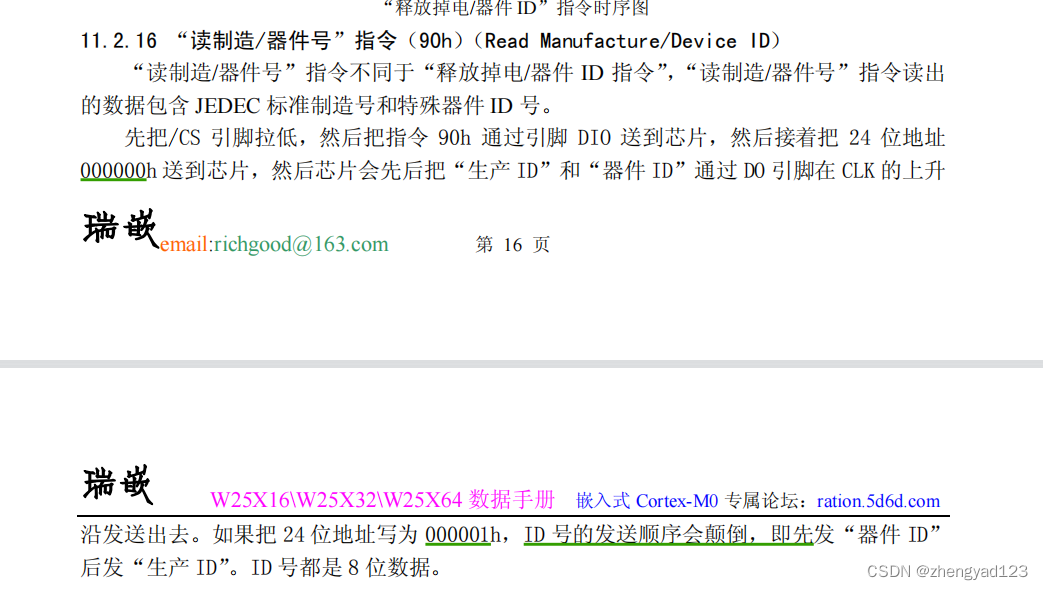

W２５Q６４的ID

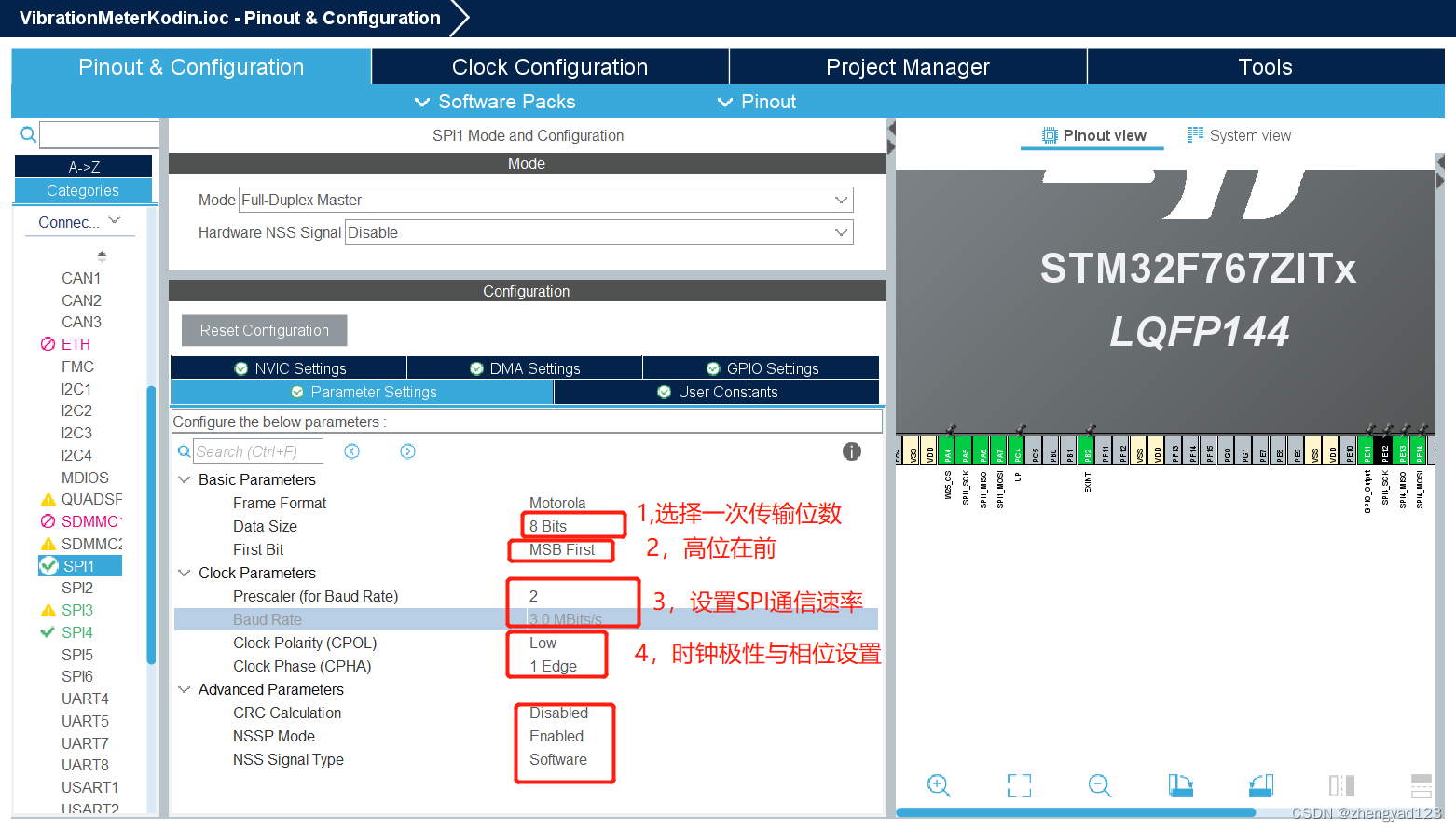

STM３２设置如下

时钟频率３M

读函数

uint16_t W25_Read_ID(void)
{
	uint16_t temp = 0;
	uint8_t id[2] = {0,0};
	uint8_t cmd[4] = {READ_ID_CMD,0x00,0x00,0x00};

	W25Qx_Enable();
	/* Send the read ID command */
	HAL_SPI_Transmit(&hspi1, cmd, 4, W25Qx_TIMEOUT_VALUE);
	/* Reception of the data */
	HAL_SPI_Receive(&hspi1,id, 2, W25Qx_TIMEOUT_VALUE);
	W25Qx_Disable();
	temp = ((id[0]<<8)|id[1]);
	return temp;
}

分析：８位字节传输，下发指令用了４个字节，读ｉｄ用了２个字节。

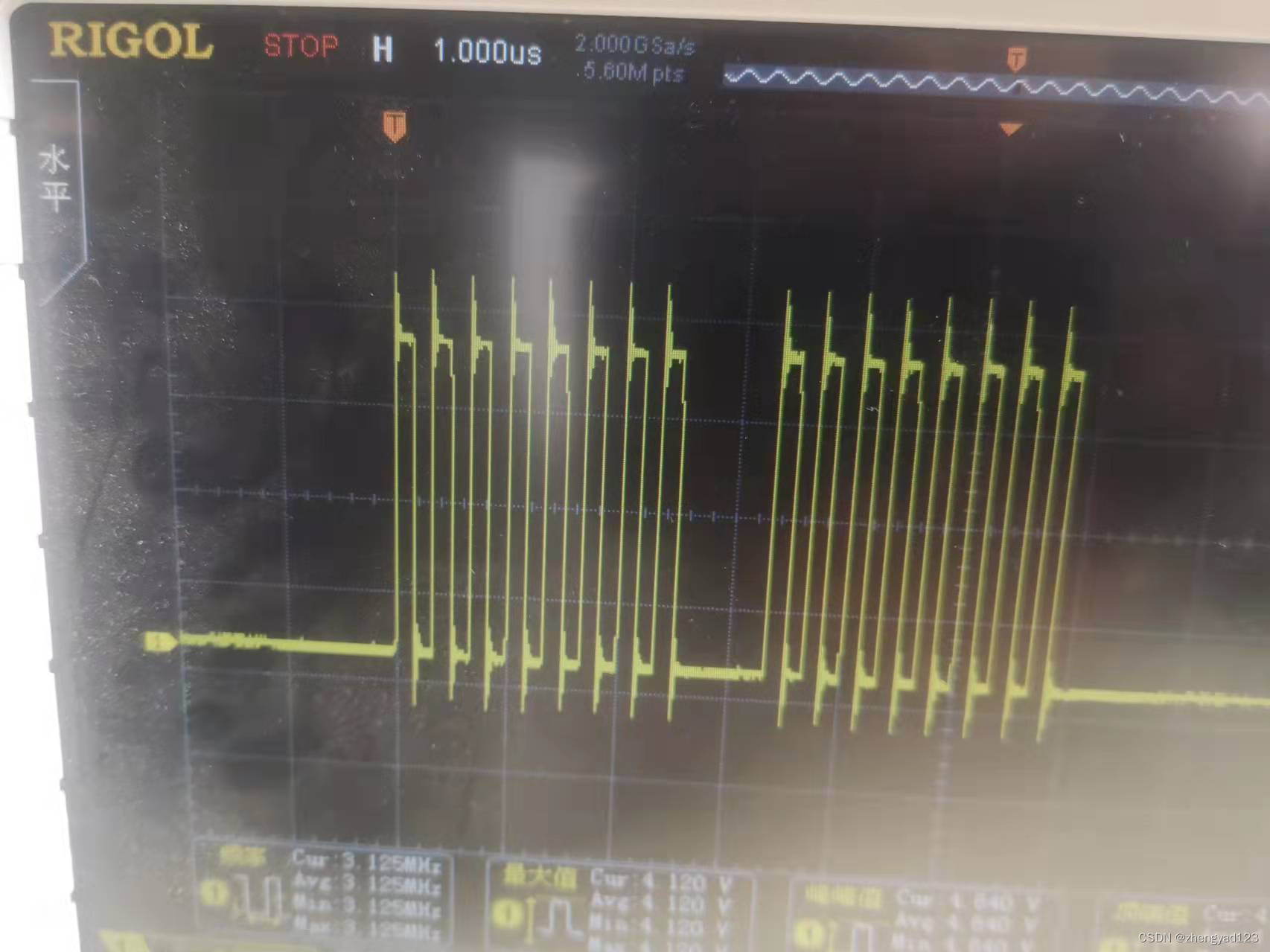

１，时钟３M，１ｕｓ里面有３个时钟，两个直接连续发送，中间间隔约１ｕｓ。

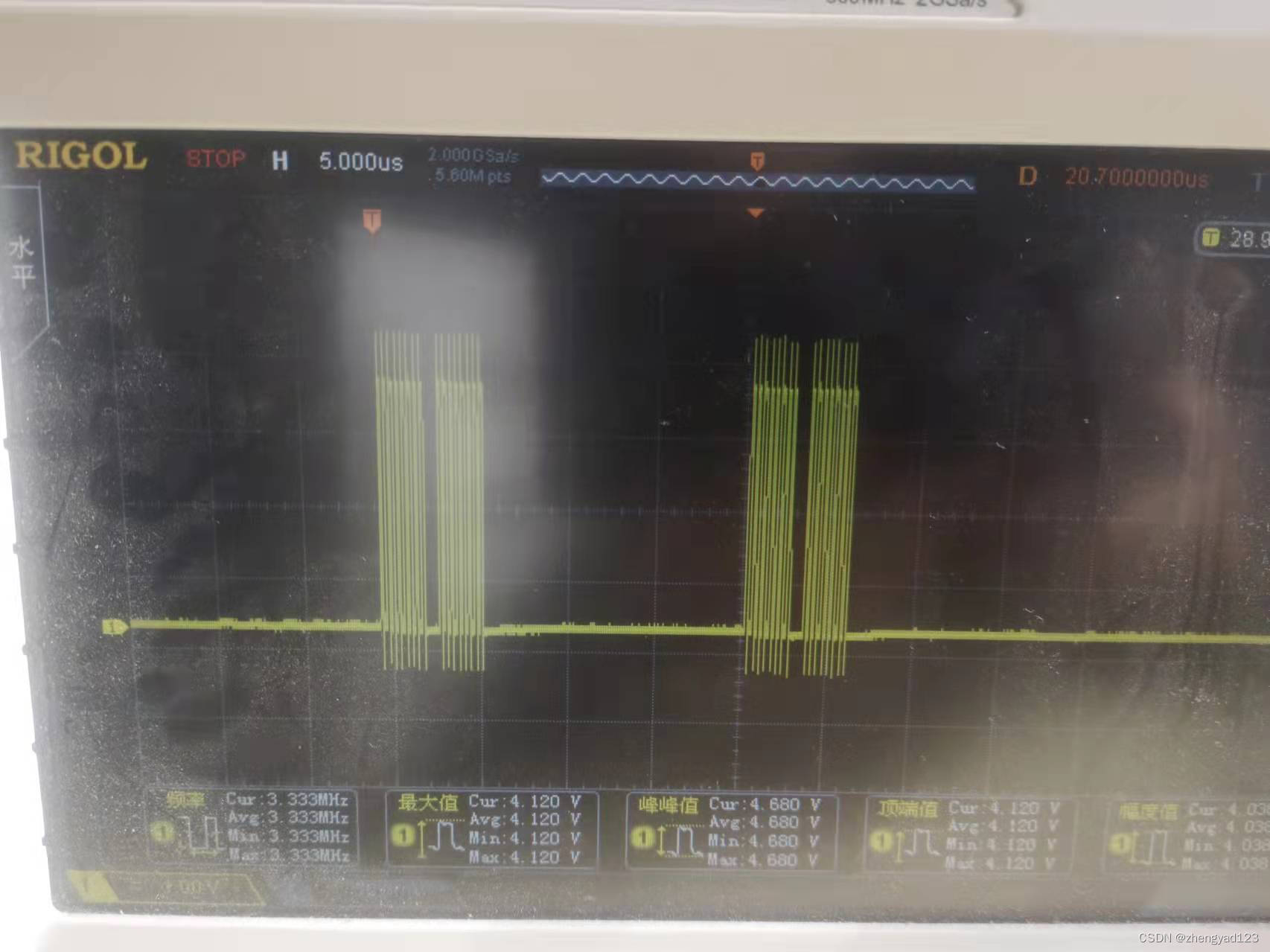

２，四个指令下发时钟图如下，前两个字节相隔约１ｕｓ，与后两个字节相隔约１５ｕｓ。

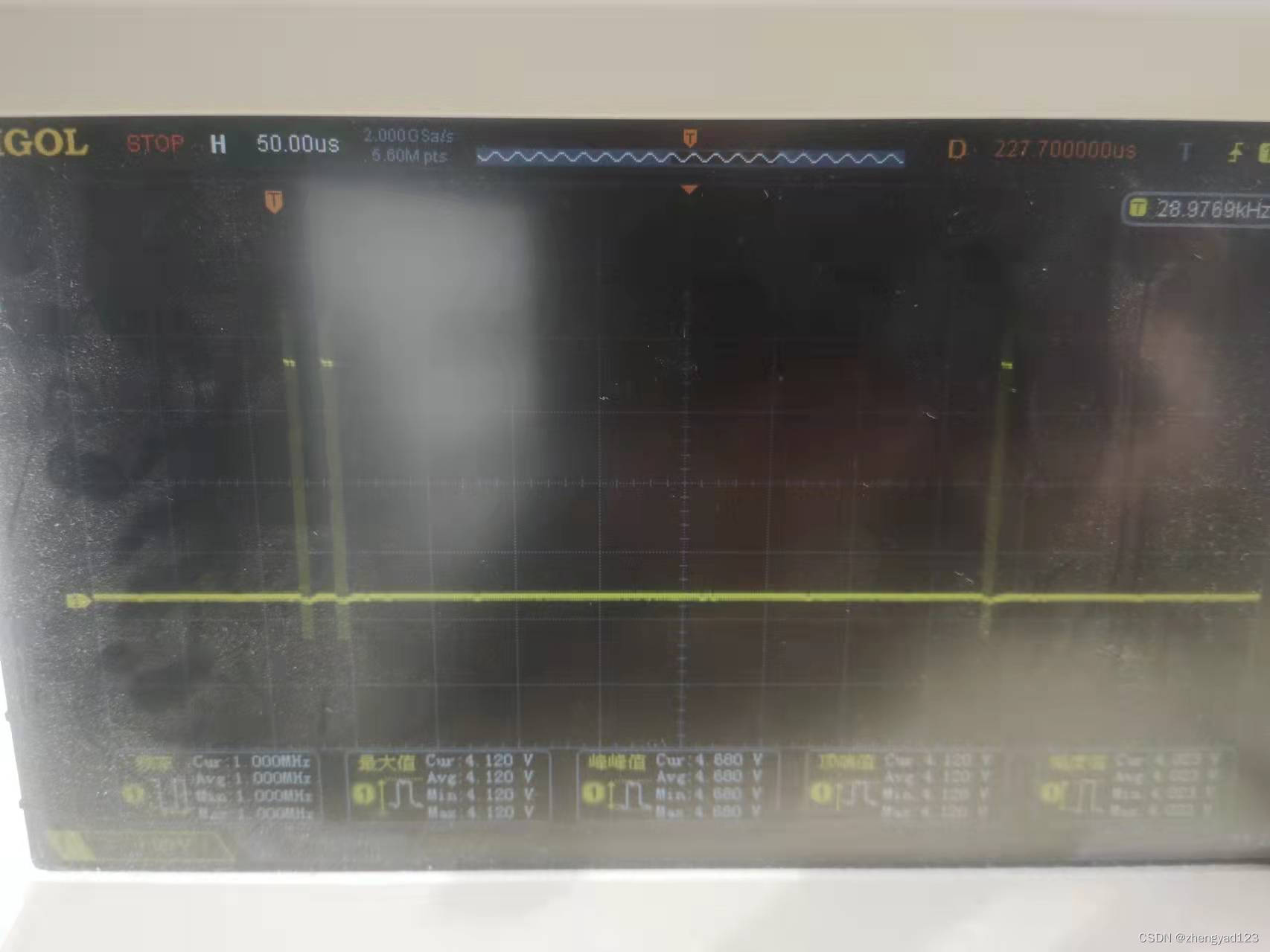

３，周期拉长之后，前面是４个下发指令，后面是两个读id时钟，下面一个脉冲其实是两个字节的时钟。

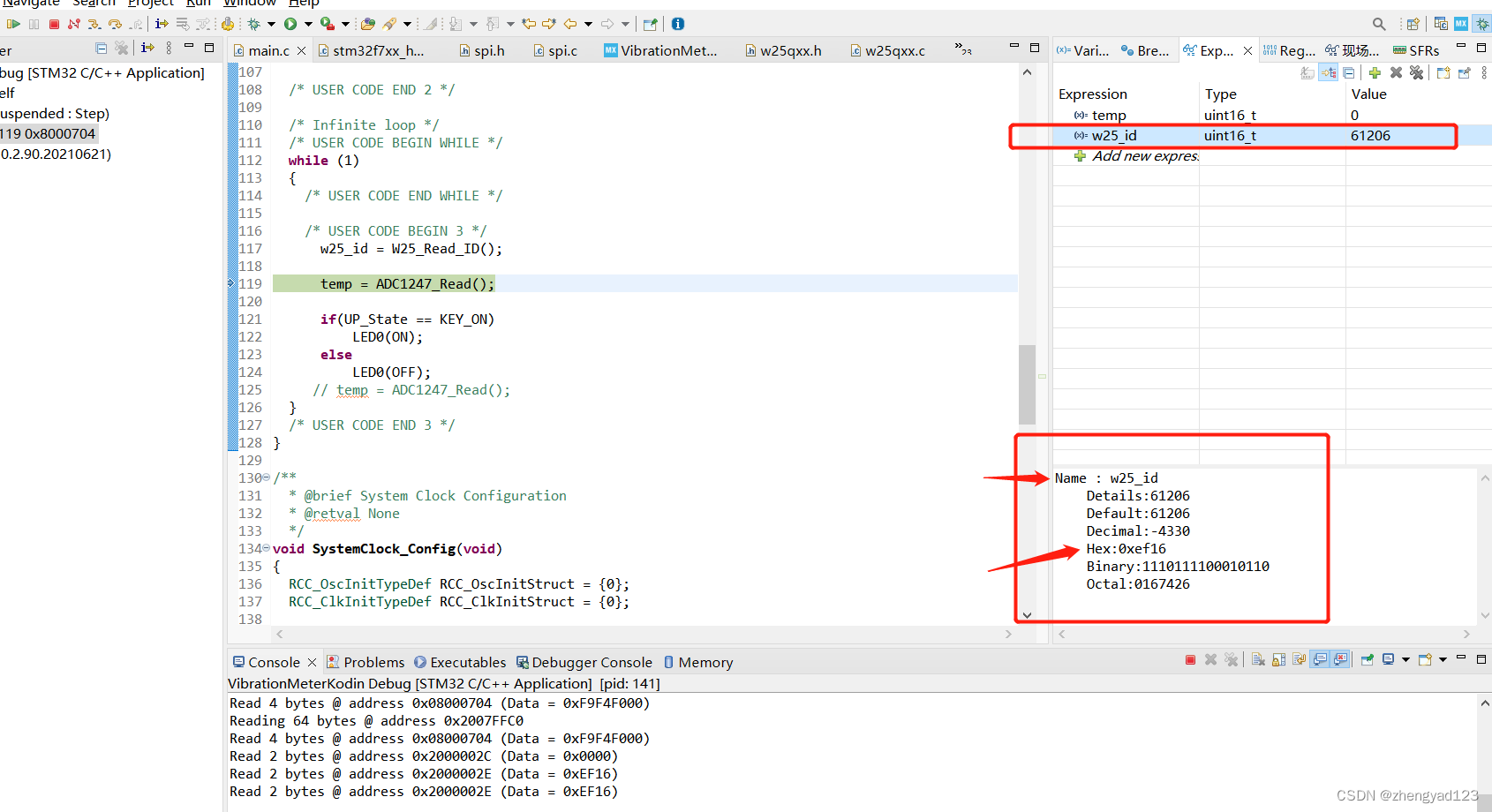

调试模式查看寄存器的值（ID） 0xEF16

总结：

/* Send the read ID command */
   HAL_SPI_Transmit(&hspi1, cmd, 4, W25Qx_TIMEOUT_VALUE);
   /* Reception of the data */
   HAL_SPI_Receive(&hspi1,id, 2, W25Qx_TIMEOUT_VALUE);

HAL_SPI_Transmit（）和HAL_SPI_Receive（）函数可以连续发送和接受多个字节，由第三个参数确定。第二个参数可以是变量也可以是数组，使用数组来发送和接受多个字节。

用示波器看（SPI时钟3M），连续俩个字节之间时间间隔比较小，两两字节之间时间间隔拉大。实测发现，在现主频一定的情况下，两个字节占用时间20us（应该和SPI模块的Fpclk有关，Fpclk提高之后，这个值变小），发送两个字节之后，时钟停止，到20us之后，发送下一个两个字节。

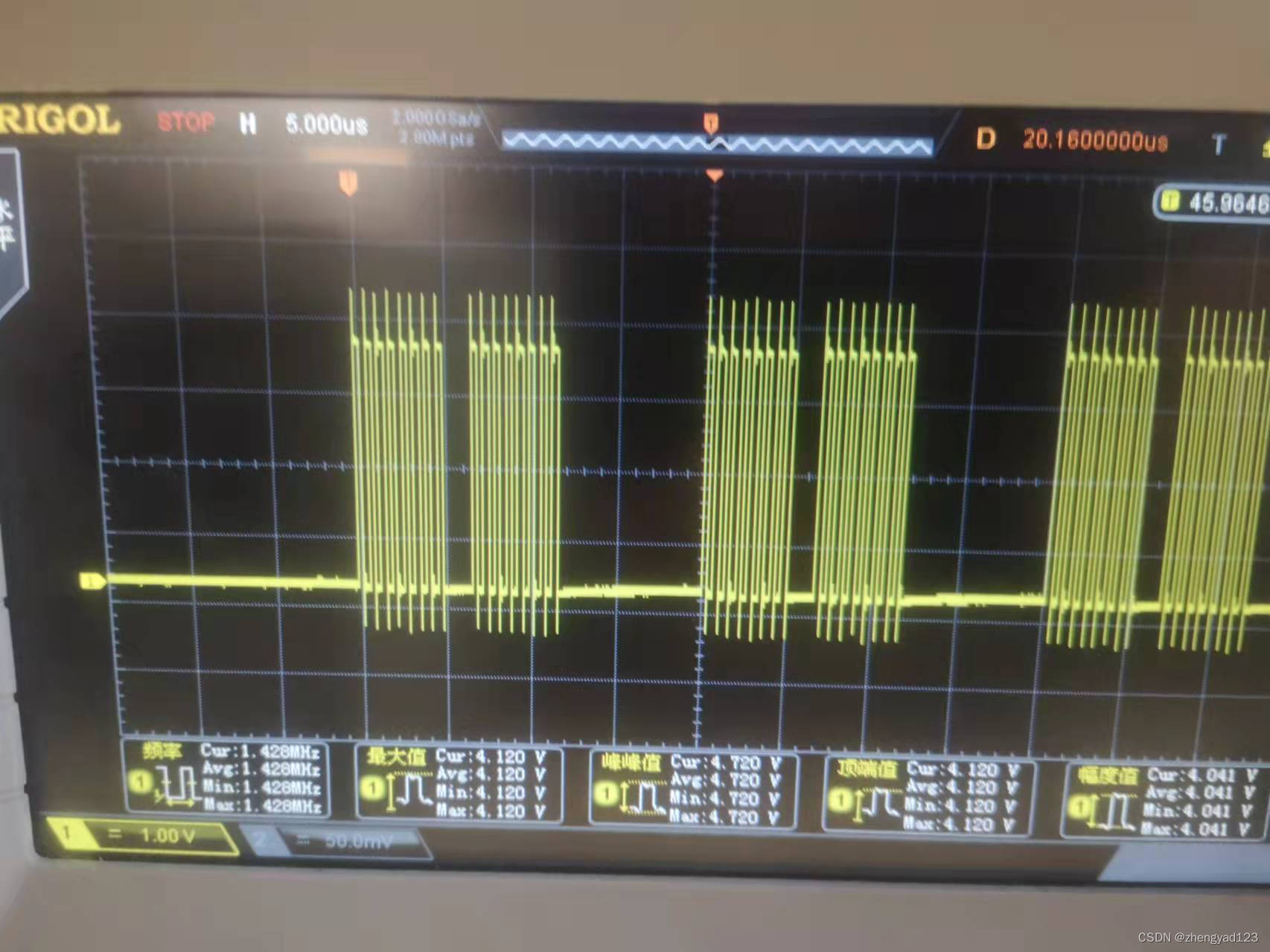

下图是SPI时钟1.5M情况下的波形
