stm32学习-8.spi读取W25Q64的ID信息

前提知识

1.stm32学习记录-7.iic驱动0.96寸oled：https://blog.csdn.net/qq_45417579/article/details/135832938?spm=1001.2014.3001.5501

1.背景知识

1.1spi通信介绍

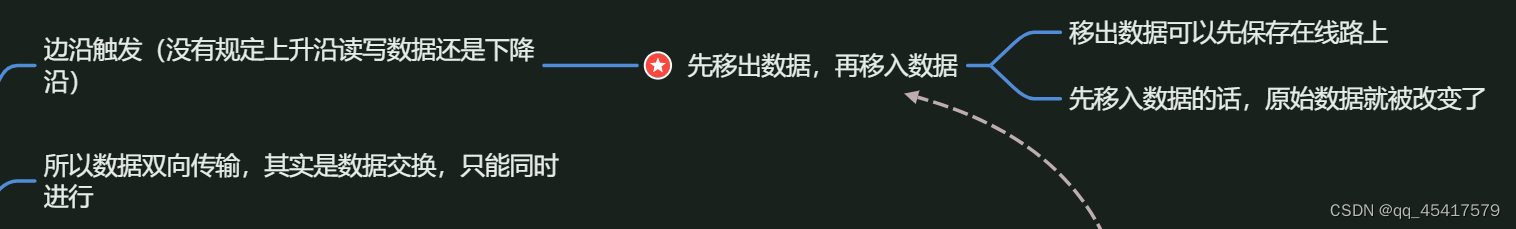

SPI的数据通信其实是数据交换，两个输入输出线和主从设备的数据寄存器构成一个回路，每一次数据位移出和移入通过边缘触发（移入移出分开进行的，完成一位数据交换需要两个边沿）。

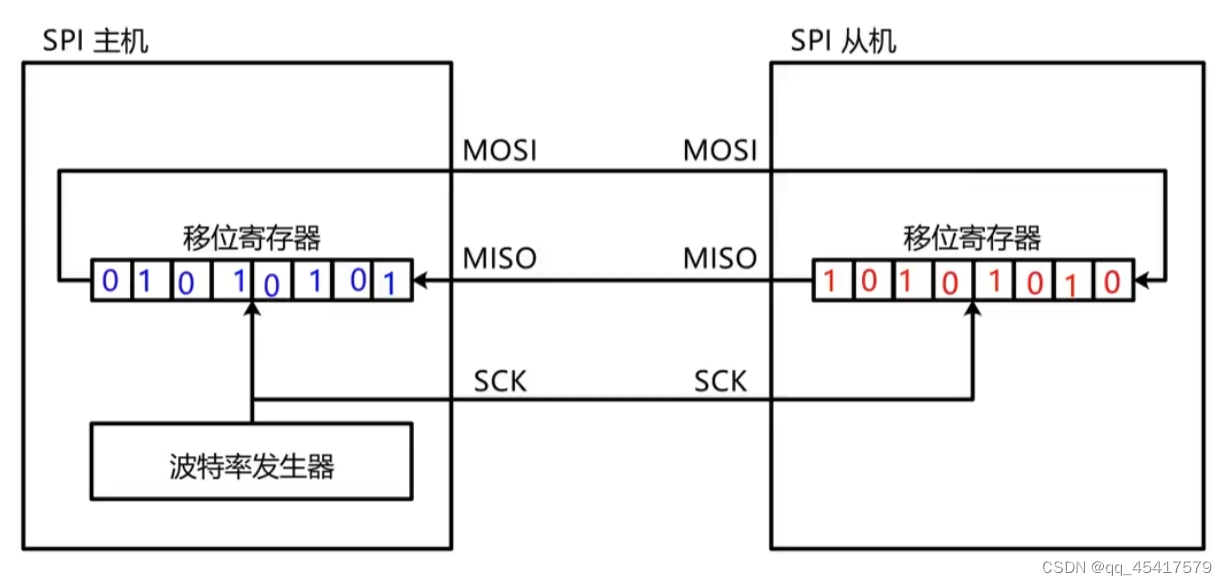

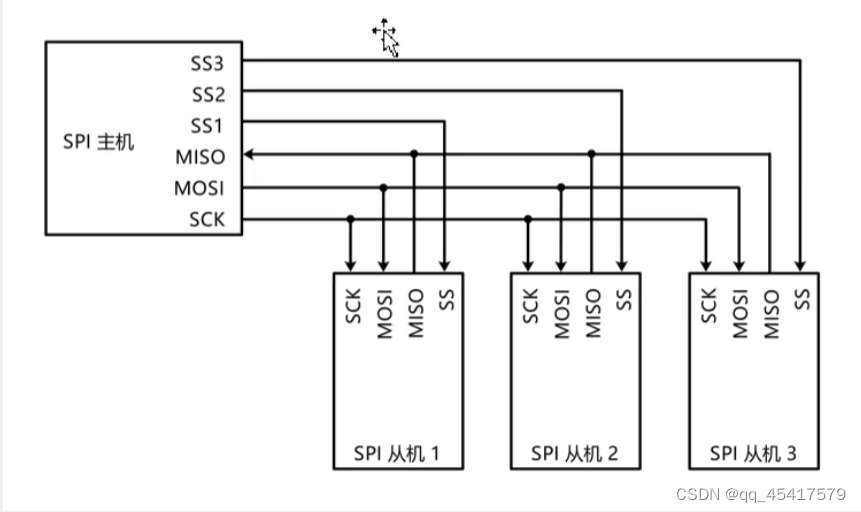

 1.1.1硬件电路

1.1.2关键参数说明

1.移位寄存器（spi通信中设备输入输出共用一个寄存器）

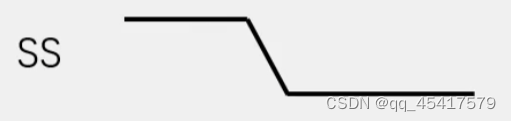

2.起始条件：ss从高电平变为低电平

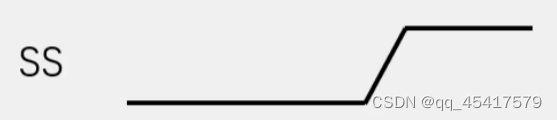

3.终止条件：ss从低电平变为高电平

4.交换一个字节

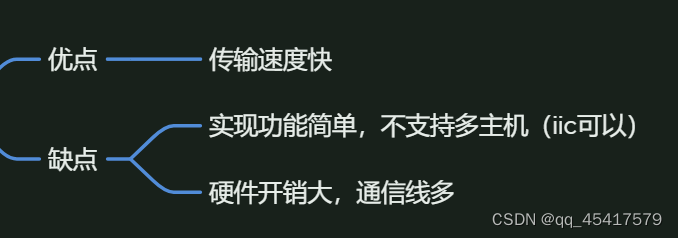

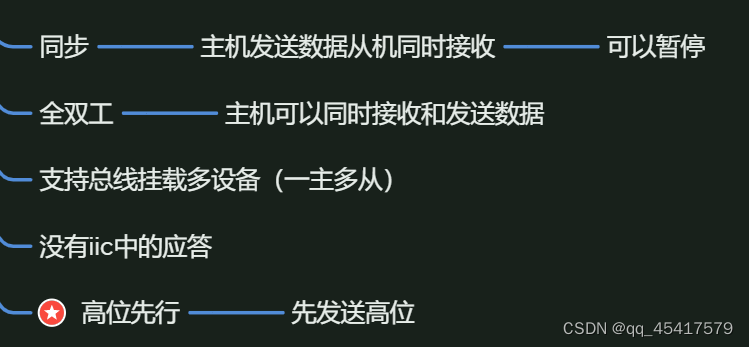

1.1.3spi基本特点

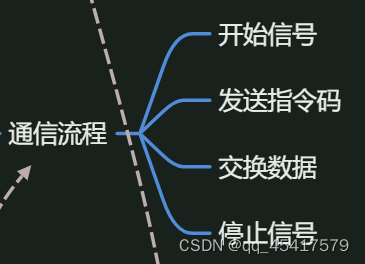

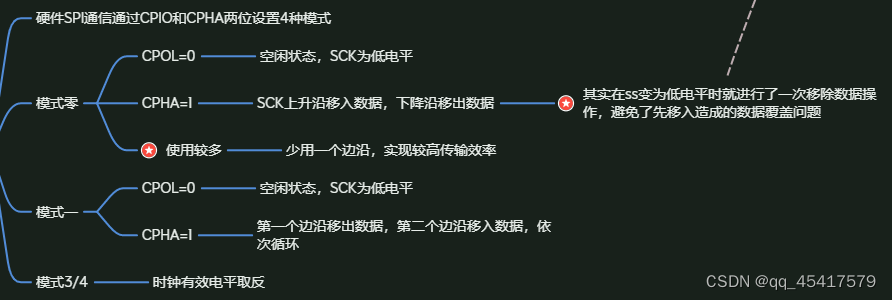

1.1.4通信流程

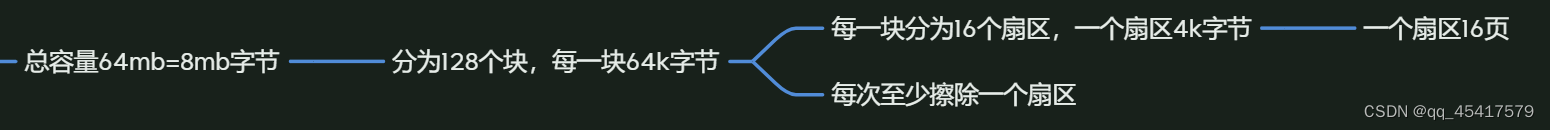

1.2 w25q4

一种低成本、小型化、使用简单的易失性存储器。掉电数据不丢失。

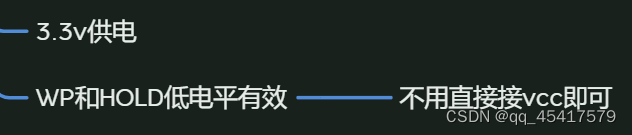

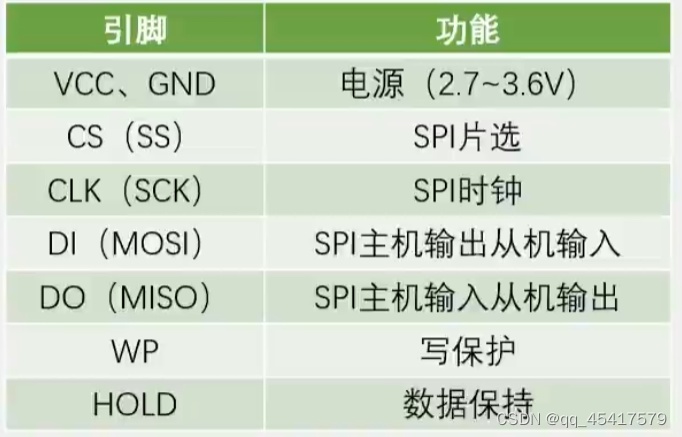

引脚说明

2.配置流程

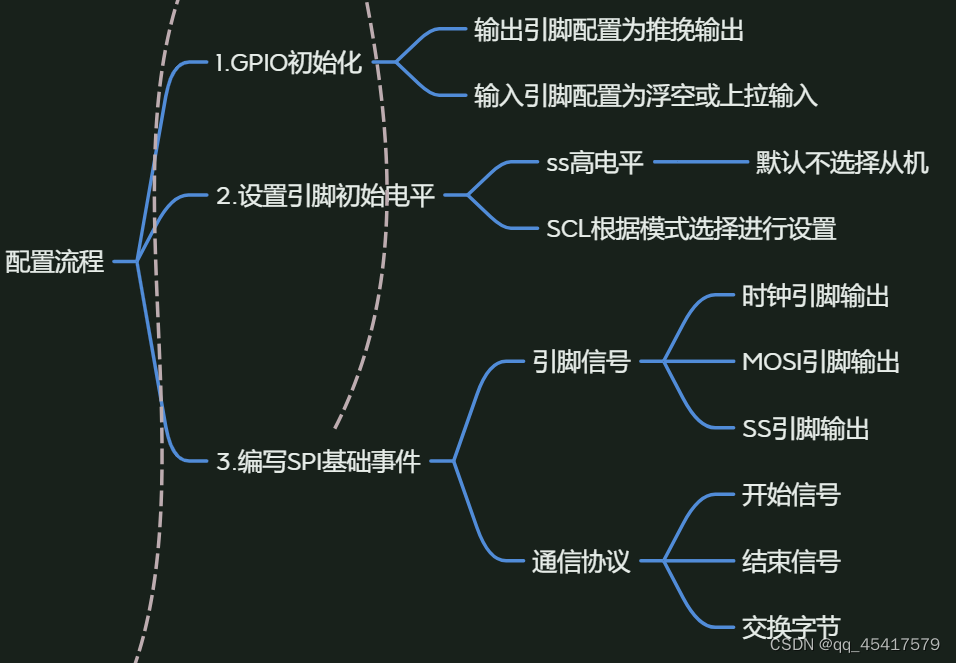

2.1 spi配置流程

3.使用流程

硬件连接

w25q64-CS->PA2;

w25q64-SCK->PA5;

w25q64-SO->PA6;

w25q64-SI->PA7;

oled-SCL->PB8
oled-SDA->PB9
oled-3V3->3V3
oled-GND->GND

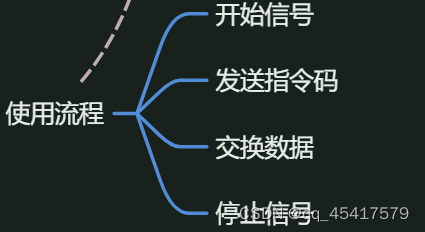

3.1spi使用流程

就是通信流程，根据不同从机发送对应指令码，然后读取（交换）数据。

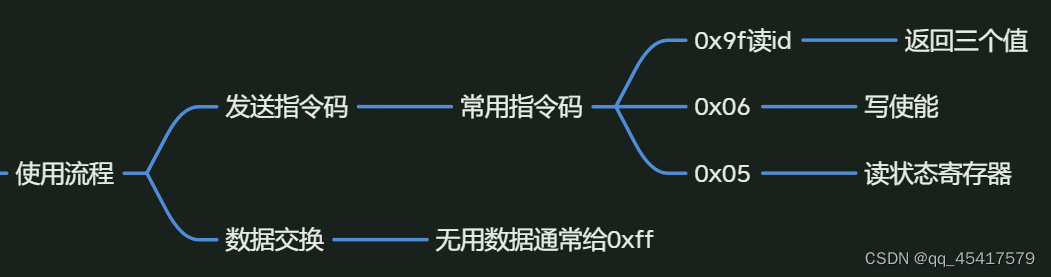

3.2.w25q64使用流程

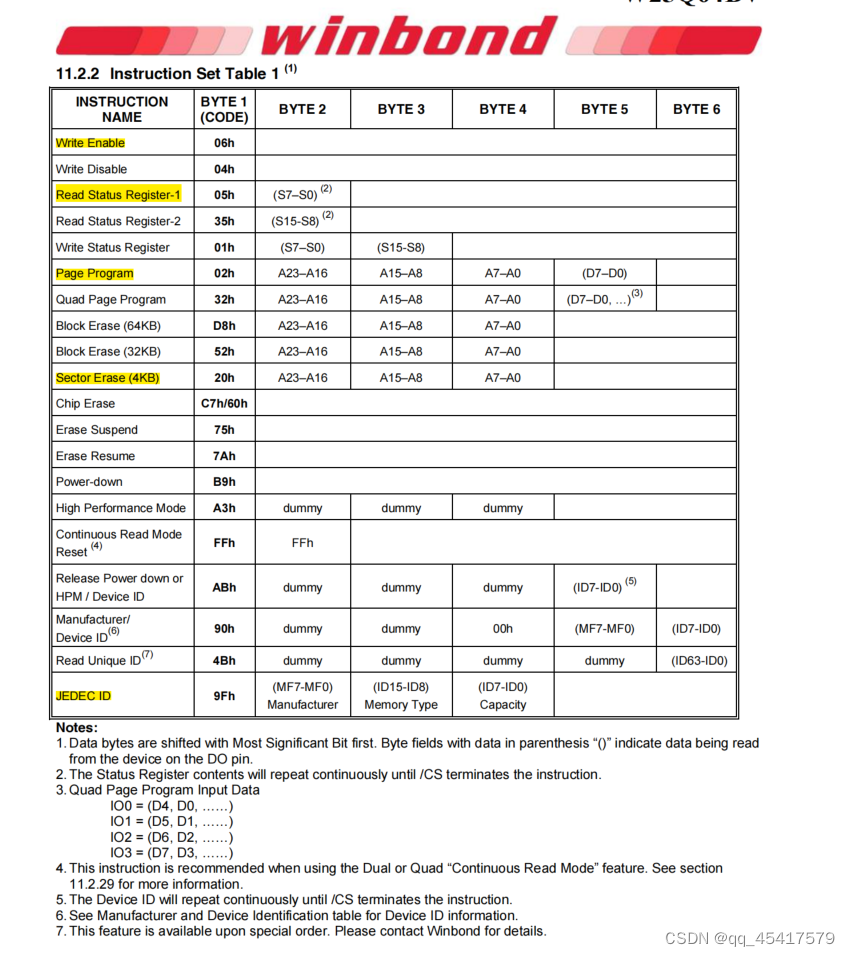

指令具体说明查看手册

4.代码

spi.c

#include "spi.h"

//SPI引脚初始化
void spiInit()
{
	GPIO_InitTypeDef GPIO_InitStructure;//创建GPIO初始化结构体
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);//使能引脚对应时钟

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;//输出引脚配置为推挽输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_2|GPIO_Pin_5|GPIO_Pin_7;//PA2-ss，PA5-SCL，PA7-MOSI
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//频率50mhz
	GPIO_Init(GPIOA,&GPIO_InitStructure);//初始化端口

	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;//输入引脚配置为浮空输入
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6;//PA6-MISO
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;//频率50mhz
	GPIO_Init(GPIOA,&GPIO_InitStructure);//初始化端口

	GPIO_SetBits(GPIOA,GPIO_Pin_2);//初始时SS引脚为高，不使能
	GPIO_ResetBits(GPIOA,GPIO_Pin_5);//模式0，初始时SCL为低电平
}

/**
  * 函    数：SPI写SS引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SS的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SS为低电平，当BitValue为1时，需要置SS为高电平
  */
void SPI_W_SS(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_2,BitValue);//写BitValue给PA2
}


/**
  * 函    数：SPI写SCK引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入SCK的电平，范围0~1
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置SCK为低电平，当BitValue为1时，需要置SCK为高电平
  */
void SPI_W_SCL(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_5,BitValue);//写BitValue给PA5
}

/**
  * 函    数：SPI写MOSI引脚电平
  * 参    数：BitValue 协议层传入的当前需要写入MOSI的电平，范围0~0xFF
  * 返 回 值：无
  * 注意事项：此函数需要用户实现内容，当BitValue为0时，需要置MOSI为低电平，当BitValue非0时，需要置MOSI为高电平
  */
void SPI_W_MOSI(uint8_t BitValue)
{
	GPIO_WriteBit(GPIOA,GPIO_Pin_7,BitValue);//写BitValue给PA7
}

/**
  * 函    数：I2C读MISO引脚电平
  * 参    数：无
  * 返 回 值：协议层需要得到的当前MISO的电平，范围0~1
  * 注意事项：此函数需要用户实现内容，当前MISO为低电平时，返回0，当前MISO为高电平时，返回1
  */
u8 SPI_R_MISO(void)
{
	return GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_6);//读PA6数据
}

/**
  * 函    数：SPI起始
  * 参    数：无
  * 返 回 值：无
  */
void SPI_Start()
{
	SPI_W_SS(0);//SS低位有效
}

/**
  * 函    数：SPI终止
  * 参    数：无
  * 返 回 值：无
  */
void SPI_End()
{
	SPI_W_SS(1);//SS高位失效，结束通信
}

/**
  * 函    数：SPI交换传输一个字节，使用SPI模式0，把接收数据通过移位直接存入ByteSend变量中，提高效率
  * 参    数：ByteSend 要发送的一个字节
  * 返 回 值：接收的一个字节
  */
u8 SPI_SwapByte(u8 ByteSend)
{
	u8 i=0;

	for(;i<8;i++)
	{
		SPI_W_MOSI(ByteSend&0x80);//将发送数据放在线路上
		ByteSend<<=1;//腾出位置接收数据
		SPI_W_SCL(1);//开启一个时钟，边沿自动触发从机接收一位数据
		ByteSend|=SPI_R_MISO();//接收一位数据
		SPI_W_SCL(0);//结束一个时钟，边沿触发从机自动将下一位数据放到线路上
	}

	return ByteSend;//返回交换得到的值
}

spi.h

#ifndef __SPI_H
#define __SPI_H
#include "sys.h"

void SPI_Start();
void SPI_End();
u8 SPI_SwapByte(u8 ByteSend);
void spiInit();

#endif

main.c

#include "stm32f10x.h"
#include "led.h"
#include "oled.h"
#include "delay.h"
#include "spi.h"
#include "usart.h"


 int main(void)
 {
	 u8 MID;
	 u16 DID=0;
	 delay_init();//延时初始化，iic使用了延时函数
	 spiInit();//spi初始化端口
	 oledInit();//oled初始化化端口，及基本配置

	 //读取W25q64设备id信息
	 SPI_Start();//开始spi
	 SPI_SwapByte(0x9f);//发送指令0x9f获取id信息，一共发送3个数据，1.制造商id-2.地址id高八位-3.地址id低八位

	 MID=SPI_SwapByte(0xff);//交换获得制造商id，发送什么无意义，一般给0xff就行
	 DID=SPI_SwapByte(0xff);//交换获得地址信息高八位
	 DID<<=8;//移动到高八位
	 DID|=SPI_SwapByte(0xff);//获得地址信息第八位
	 SPI_End();//spi结束

	 while(1)
	 {
		 //显示id信息
		 oledShowString(0,0,"MID:",8);
		 oledShowNum(32,0,MID,8);
		 oledShowString(0,16,"DID",8);
		 oledShowNum(32,16,DID,8);
		 oledUpdate();
	 }
 }

5.问题总结

1.寻址不是还是要ss发送完整地址信息吗

主机有多个ss线，用哪个从设备就控制对应ss口置低位

2.没有从机应答，那从机数据没准备好就开始读，不是就冲突了吗

有个状态标志位，可以先读这个数据再判断是否进行数据交换

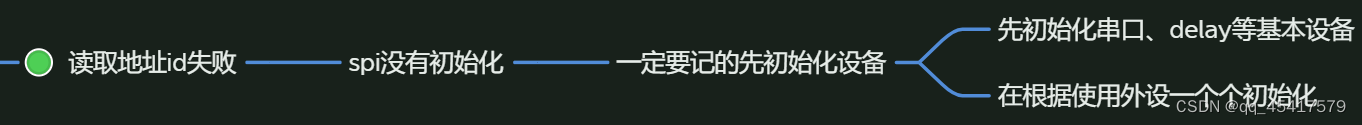

3.读取w25q64设备id失败

4.oled屏无法正常显示

iic初始化使用了delay函数，必须先初始化delay_init函数

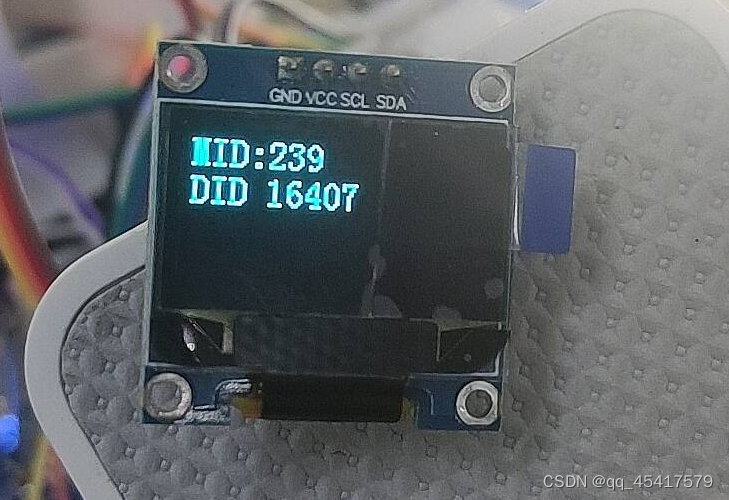

结果，十进制显示id信息，可以自行试试修改为16进制显示。
