STK中设置卫星的多波束模型

问题描述

• [ 1 ] 模拟卫星的多波束，只是模拟多波束的样子，具体的频率设置不考虑

• [ 2 ] 既然是多波束，那么主要需要考虑以下三个因素：

• 波束的张开角度

• 波束的形状

• 波束的指向
  下面主要围绕这三点来演示如何创建

第一步：创建卫星（以同步卫星为例）

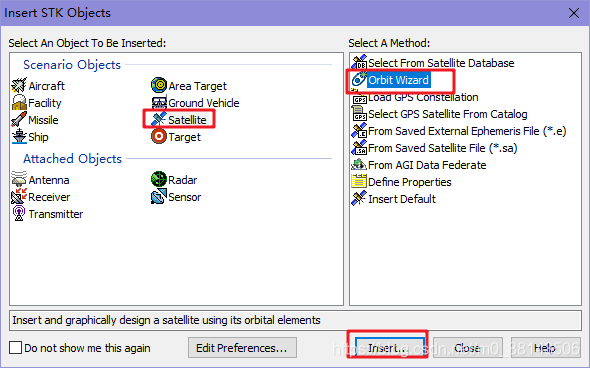

Insert——new——Satellite——Orbit Wizard——insert

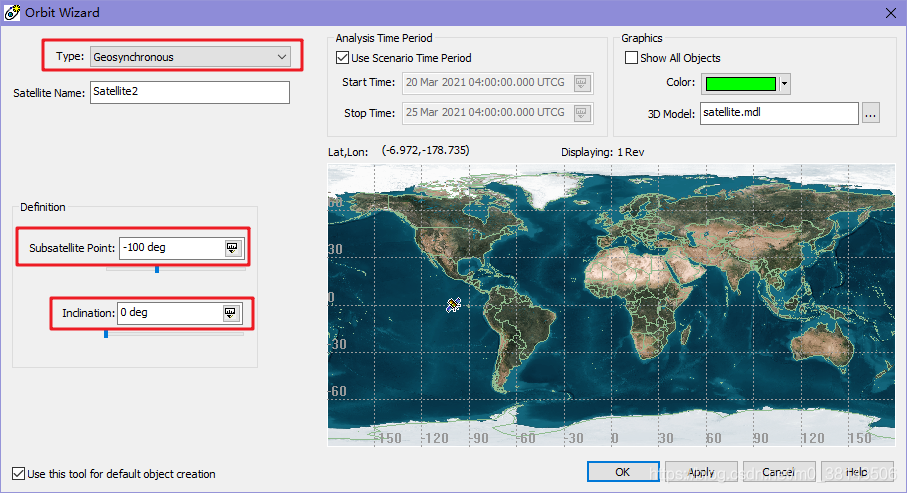

卫星类型Type：Geosynchronous
卫星定点：这个可以自己决定选择某个经度值
轨道倾角Inclination：0deg

第二步：创建一个地面设备（以Facility为例）

• 创建目的：让卫星的传感器波束指向该设备所在的位置

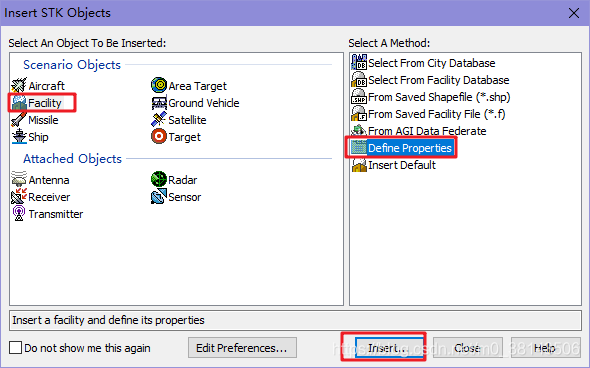

  Insert——new——Facility——Define Properties

  主要设置三个参数：经度、纬度、高度，自己决定


步骤三：给卫星添加传感器

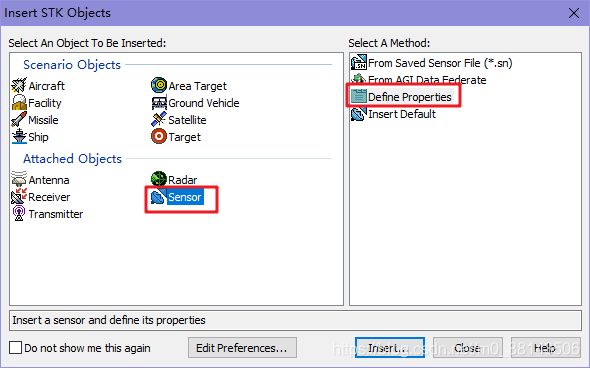

Insert——new——Sensor——Define Properties——Insert

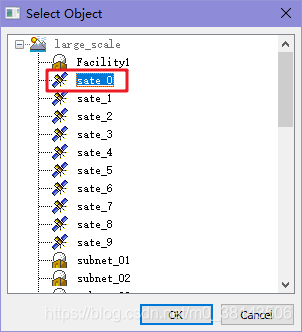

选择在步骤一创建的卫星

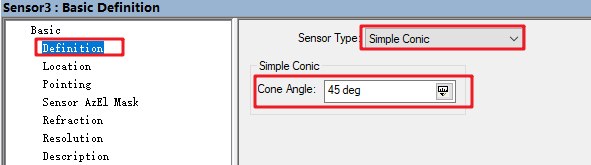

• 波束形状Sensor Type：选择Simple Conic，也可以选择其他类型
• 扩张角度：选择Cone Angle定义一个合适的角度，如果不合适之后也可以再调整

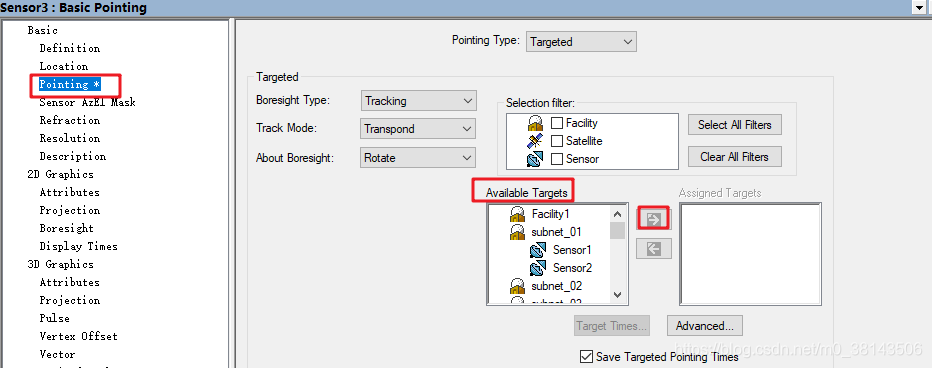

• 波束指向：Pointing——从Available Targets中选中在第二步创建的地面节点，点击向右的箭头添加到右侧栏中——点击最下面的Apply——Ok

  这样就看到从卫星发射指向地面站的一束波束，还可以更改波束颜色，在上图中2D Graphics下的Attributes更改
  添加第二个波束的方法同第一种一样，只是需要更改波束的指向
