SCL文件结构（一）

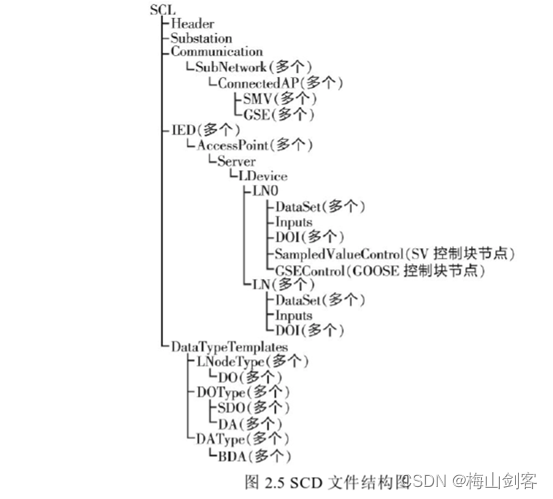

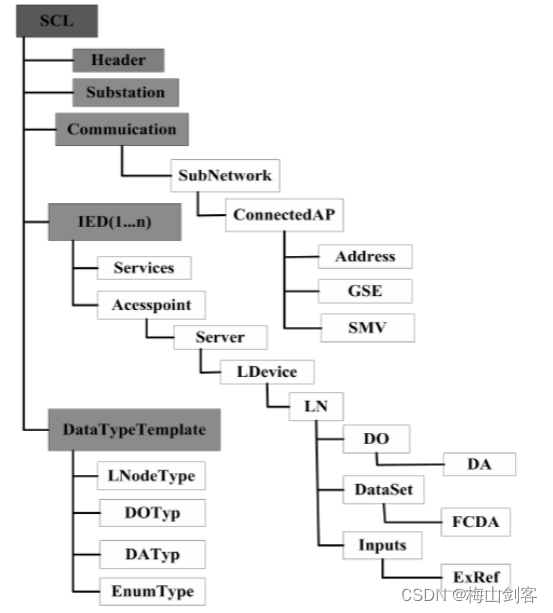

SCL配置文件是实现互操作的基础，在配置文件中包含了全站设备的通信配置，站内每个GOOSE报文发布者所发送报文的数据集内容、通信参数在文件中都有详细配置说明。GOOSE信息是SCL配置文件中的重要一部分，它主要包含在配置文件的IED和Communication节点中。具体结构图如下所示：
在这里插入图片描述

(1)GOOSE: 该节点表示 IED 是否具有 GOOSE 服务功能。其属性 max 表示IED下GOOSE 控制块 GoCB 的最大数目。

(2)ConmectedAP: 该节点是与 ED 关联的在网络配置中的访问点。其主要配置信息有:IED名称edName，与IED定义中的名称相一致;IED中的访问点apName,与IED定义下的Access Point的name 相一致。

(3)GSE: 定义与GSEControl相关联的地址信息。主要包括逻辑设备实例名idInst.GOOSE 控制块名cbName 及 Address 信息。Address 信息中包括了 MAC组播地址、虚拟局域网 VLAN-ID、VLAN优先级和APPID等。另外还包括被用来设置报文重发的频率和时间间隔的元素MinTime和MaxTime。

(4)DataSet: 传输的数据集定义。主要的配置属性为:数据集名称name、描述信息desc。其中GSEControl 中的 dataSet 属性值就是此处的 name 值。DataSet 下定义了发送数据FCDA(具有特定功能约束值的 DATA)FCDA需要配置的属性有:ldInst、prefix、lnClass、InInst、doName、daName，这些属性值共同组成了发送数据的引用路径。

(5)GSEControl: 该节点是 GOOSE 控制块的定义，主要定义GOOSE 发送时的配置信息。其需要配置的属性有:控制块名字 name、描述 desc、所关联的被传输的数据集 dataSet、配置版本号 confRef、控制块类型 type、应用标识 appID。
